| SMT Dip-soldeer-PCB-machine - Professionele soldeer-PCB-machine
ICT W-serie SMT dompelsoldeer-PCB-machine is een kosteneffectieve prijsoplossing voor dompelsoldeermachines voor THT- en DIP-lijnen. Deze soldeer-PCB-machine is voorzien van een Japans Kuroda-precisiemondstuk voor nauwkeurige fluxplaatsing, onafhankelijke horizontale verwarmingszones voor stabiele temperatuurcurves en een slim energiebesparend ontwerp dat de normale werking op slechts 7 kW houdt. Optionele stikstofbescherming voldoet perfect aan de loodvrije normen. Deze SMT-dip-soldeer-PCB-machine wordt veel gebruikt in auto-elektronica, slimme meters en industriële borden en biedt de beste prijs-prestatieverhouding voor dip-soldeermachines op de markt.
| Functie
Japans Kuroda-mondstuk met verstelbaar vernevelingsgebied en piramidefilter creëren een dunne, gelijkmatige fluxlaag op elke plaat. Digitale flowmeter en stabiele druktank verminderen het fluxverbruik met de helft en houden de kamer schoon – een echte dagelijkse besparing voor soldeer-PCB-machines bij THT-productie met grote volumes.
Oververhittingsbeveiliging van derden en PLC+PID-regeling met gesloten lus zorgen voor solide veiligheidsbarrières. Realtime monitoring en onmiddellijke uitschakeling beschermen operators en de hele SMT Dip Soldering PCB-machine tijdens een hele dag gebruik.
Onafhankelijke horizontale verwarmingszones met gesloten heteluchtpad en gelijkrichterplaten zorgen voor een perfect uitgebalanceerde temperatuur over de hele printplaat. Het opwarmen duurt slechts ongeveer 15 minuten en het normale vermogen blijft op 7 kW – de slimste verwarming onder vergelijkbare prijsopties voor dompelsoldeermachines.
| DIP-lijnapparatuurlijst
| Model | W4 | W3 | W2 |
| Afmeting: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ongeveer 1500kg | Ongeveer 1200 kg | Ongeveer 790 kg |
| Stroomvoorziening | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Opstartvermogen | 32 kW | 24 kW | 16 kW |
| Operatie kracht | 12 kW | 9 kW | 7 kW |
| Besturingssysteem | PLC | ||
| Spuitsysteem | |||
| Transmissiemethode | Stappenmotor | ||
| Spuitdruk | 0,25 MPa--0,4 MPa | ||
| luxe stroom | 10--100 ml/min | ||
| Uitlaatdiameter | Φ200 mm | ||
| Uitlaatcapaciteit | 25m3/min | ||
| Voorverwarmende systeem | |||
| Voorverwarmingsmodus | Hete lucht | ||
| Controlemodus | PID + SSR | ||
| Voorverwarmingszone | 4 | 3 | 2 |
| Lengte voorverwarmen | 1800 mm | 1600 mm | 1200 mm |
| Voorverwarmtemp. | (Kamertemperatuur) -250°C | ||
| Opwarmtijd (min) | Ongeveer 15min (instelling 150°C) | ||
| Transportsysteem | |||
| PCB-grootte: LxB (mm) | Min: 80x60mm; Maximaal: 400x300 mm | ||
| Transportsnelheid | 0-2000 (mm/min) | ||
| Transporthoogte | 750+/-20 (mm) | ||
| Vinger | Dubbele haakklauw (standaard) | ||
| Controle van de transportbandbreedte | Handmatig | ||
| Transportband hoek | 4~7 graden | ||
| Soldeersysteem | |||
| Soldeerpot-stijl | Mechanische motoraandrijving | ||
| Materiaal soldeerpot | Volledig titanium (standaard FT) | ||
| Temperatuur soldeerpot | 300 ° C | ||
| Capaciteit soldeerpot | Loodvrij 350kg | Loodvrij 300kg | Loodvrij 250kg |
| Ander | |||
| Vingerreinigingssysteem | Borstel | ||
| DIP-lijnapparatuurlijst

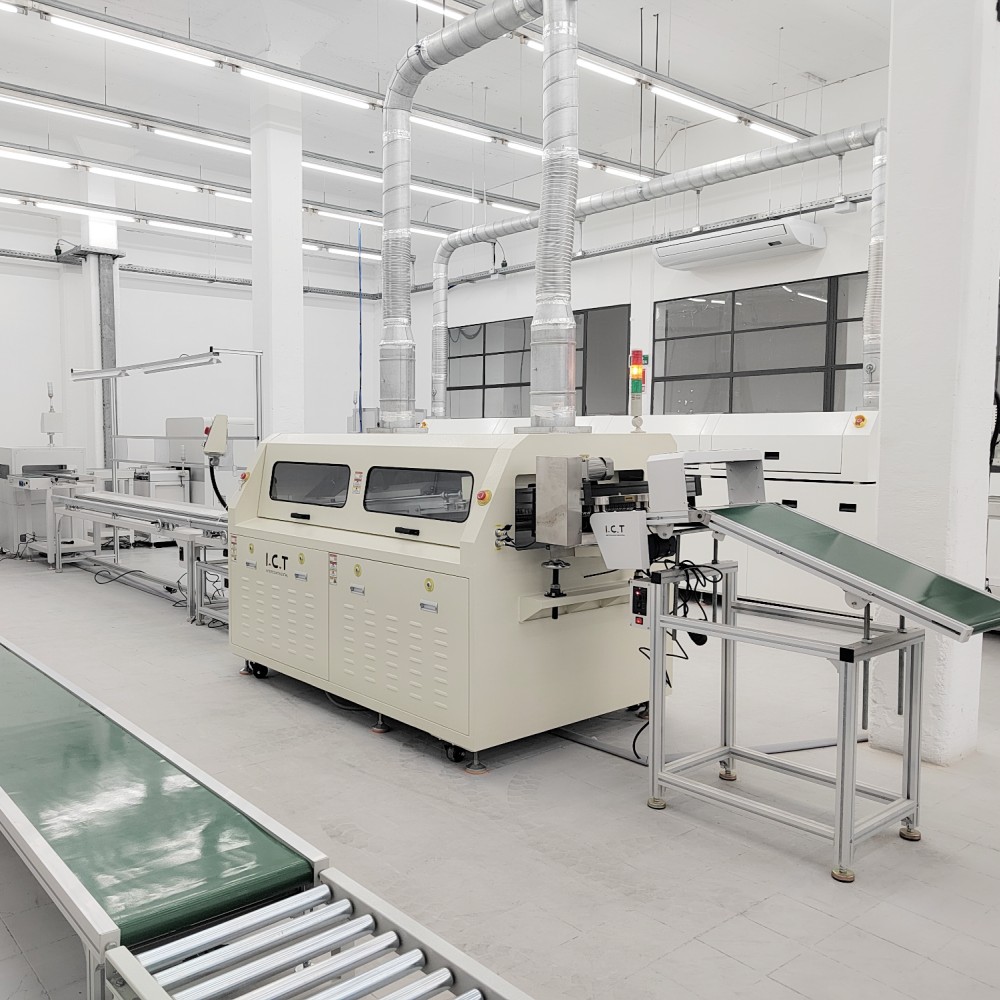

Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo
Een slimme meterfabriek in Uruguay koos voor onze SMT Dip Soldering PCB Machine om hun DIP-lijn te upgraden. De klant had behoefte aan stabiel loodvrij solderen voor complexe printplaten met grote componenten. Onze technici kwamen ter plaatse, voltooiden de installatie en training in één week, en de machine startte de volledige productie met slechts 7 kW vermogen en nul defecten. De fabrieksmanager nam een korte video op waarin te zien is hoe de soldeer-PCB-machine perfect werkt, wat het lage energieverbruik en het snelle rendement op de investering benadrukt. Dit project is een maatstaf geworden voor veel Zuid-Amerikaanse elektronicafabrikanten.
| Deskundige diensten en training
Vanaf het eerste fabrieksonderzoek tot de levering van reserveonderdelen op lange termijn, biedt ICT een compleet partnerschap. Onze technici kunnen elk land binnen 48 uur bereiken en lijnoptimalisatie ter plaatse, gratis software-upgrades en op maat gemaakte trainingsprogramma's bieden - zodat uw SMT Dip Soldering PCB Machine vanaf de eerste dag maximale output behaalt.
| Klant lof
Fabrieken prijzen onze SMT-dompelsoldeer-PCB-machine vanwege de onverslaanbare prijs van de dompelsoldeermachine, de ultralage elektriciteitsrekening en de solide dagelijkse prestaties. Ze noemen vooral de sterke houten exportverpakking die lange zeetransporten doorstaat, de snelle probleemoplossing via videogesprekken en hoe gemakkelijk de machine verbinding maakt met bestaande SMT-lijnen.
| Kwaliteitscertificeringen
Alle ICT-soldeer-PCB-machinemodellen zijn voorzien van CE-, CCC-, UL-, RoHS- en ISO9001-certificeringen, plus meerdere uitvindingsoctrooien op energiebesparende verwarmings- en fluxsystemen – waardoor klanten volledig vertrouwen hebben in kwaliteit en naleving.
| Over ICT-bedrijf en fabriek
ICT, opgericht in 2012 en met het hoofdkantoor in Dongguan, China, bezit een modern industriepark van 12.000 m² en 8 overzeese magazijnen. Met 89 toegewijde medewerkers (waaronder 20 senior ingenieurs) en een maatschappelijk kapitaal van $ 30 miljoen, ontwikkelen, produceren en testen we onafhankelijk elke SMT Dip Soldering PCB-machine, van plaatwerk tot de uiteindelijke inbedrijfstelling.
We bedienen meer dan 1600 actieve klanten in 72 landen en hebben complete gelokaliseerde serviceteams samengesteld – technici kunnen de meeste locaties wereldwijd binnen 48 uur bereiken. Van SMT-reflow-ovens tot DIP-golfsoldeerlijnen, van enkele machines tot kant-en-klare projecten, ICT levert de meest concurrerende SMT-dompelsoldeer-PCB-machineprijs met levenslange technische ondersteuning en risicovrije after-sales garantie.
