I.C.T Off-line geautomatiseerde optische inspectie AOI-machine I.C.T-V8

AOI-machine & Pick and Place-machines.Koop het bij uw vertrouwde partner!I.C.T brengt 26 jaar ervaring in de SMT-industrie met zich mee.Hoogtepunten: Installatie en training op locatie beschikbaar, 24/7 klantenservice.Hoogopgeleide deskundigen.
Off-line geautomatiseerde optische inspectiemachine met hoge kwaliteit, ontvang nu een aanvraag!
1.Industriële camera
2. Telecentrische lens
3.Granietplatform en frame
4. Volledige FOV-assistentiepositie
  • I.C.T-V8

  • I.C.T

  • aoi inspection

Beschikbaarheid Status:
Hoeveelheid:

I.C.T Off-line geautomatiseerde optische inspectie AOI-machine I.C.T-V8


Overzicht

offline aoi-machine

Offline AOI V8

Invoering:

Voor SMT pre-reflow, post-reflow inline-inspectie.

Granieten platform, verbetert de precisie en stabiliteit van de machine aanzienlijk.

Programmeerbare RGB+W LED-lichtbron.

Telecentrische lens met constante vergroting en lage vervormingsrespons op hoge compone.



Functies:

1. LOG automatische verzamel- en opslagfunctie, NG-waarschuwings- / alarmfunctie, programmeren en debuggen op afstand.

2. Inspectievermogen: onvoldoende, kort, glijdend gat, soldeerbedekkende pin, vervuiling, verkeerde uitlijning, ontbrekend onderdeel, scheef, reclamebord, montage

aan de zijkant, omvallen, verkeerd onderdeel, beschadigd, vlotter, polariteit, pseudo-solderen, leeg soldeer, overmatige lijm enz.

3. Perfect SPC verzamelt NG-informatie offline en genereert automatisch allerlei soorten productietabellen.

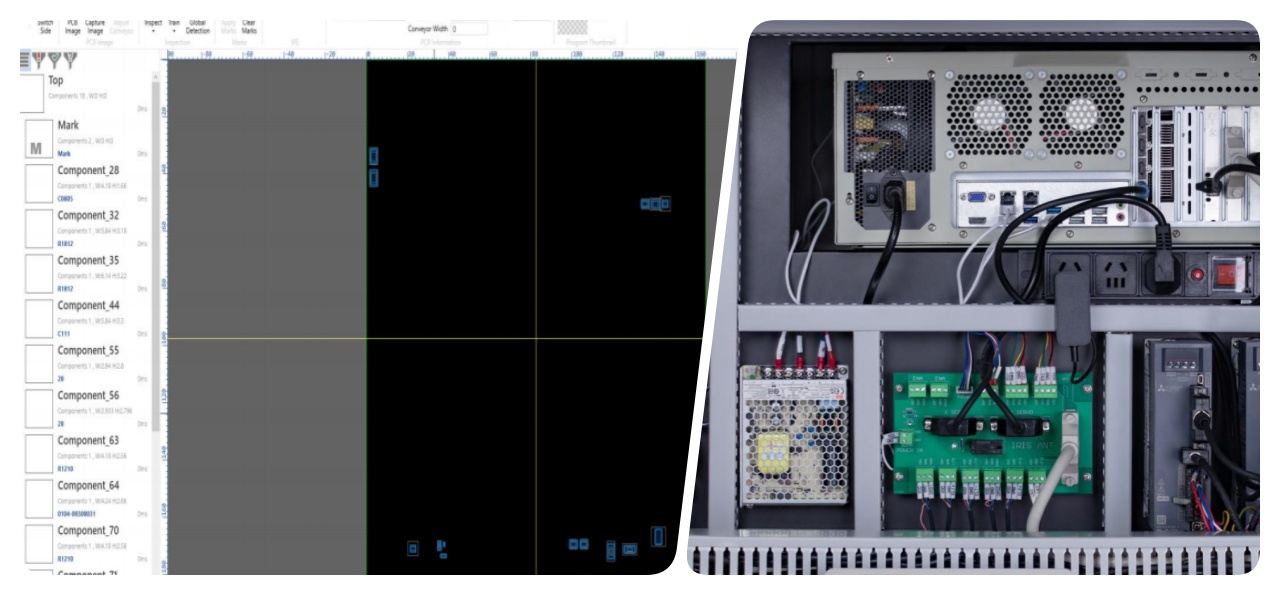

4. Volwassen controlecentrumfunctie, duidelijke software-interface.

5. Goede stabiliteit (GR&R <10% <6 Sigma, CPK> 1,33 (testafwijkingsnauwkeurigheid minder dan ± 0,25 mm.

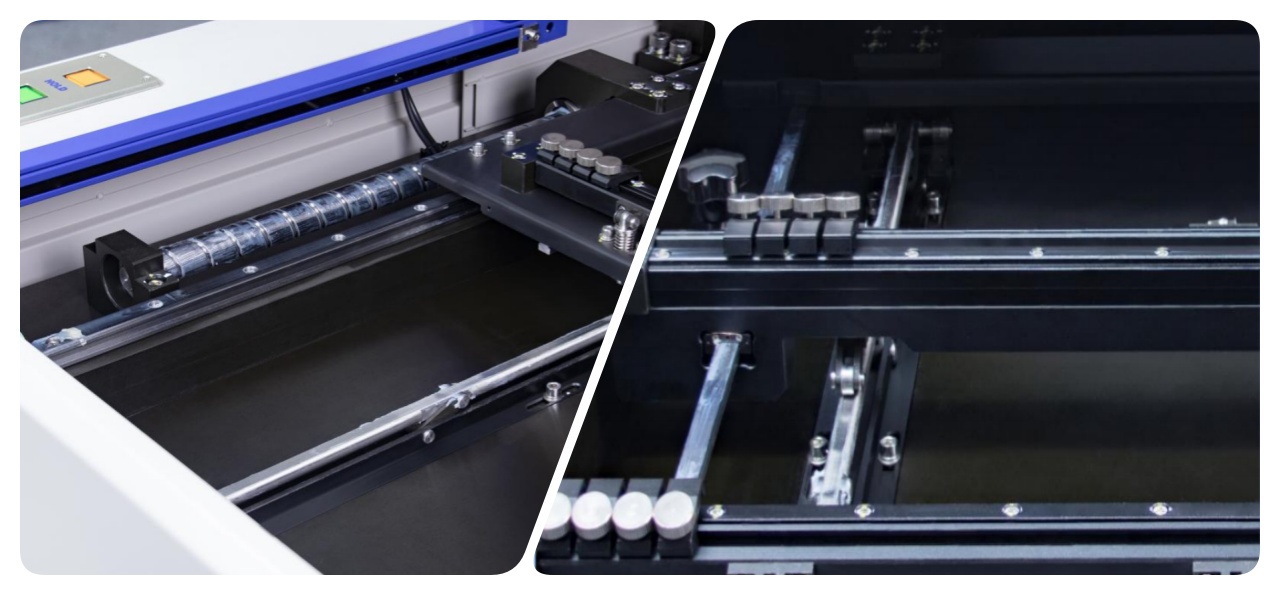

6. Camerabeweging, transportband vast tijdens test.

7. PCB-warpage-compensatie: totale Mark-compensatiekalibratie, componentpositieframe-compensatie.



aoi Granieten platform en frame



Granieten platform en frame

Zorg voor de stabiliteit van de apparatuur en de consistentie van het delen van programma's tussen machines



aoi Granieten platform en frame

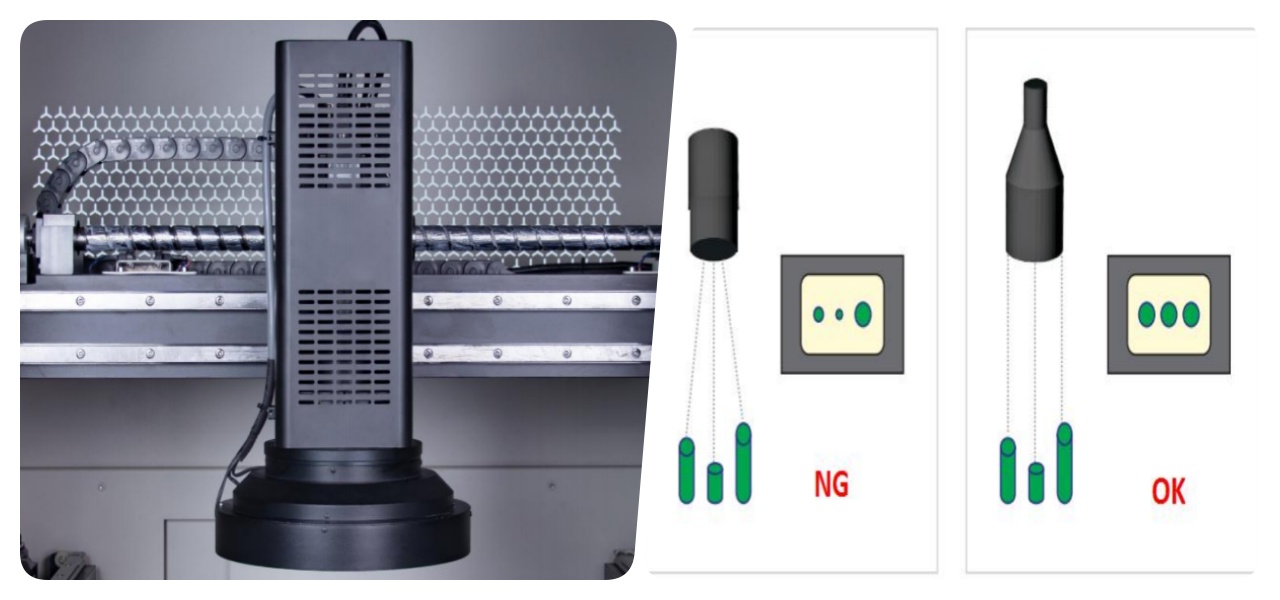

Industriële camera+telecentrische lens

De inspectie van soldeerverbindingen met hoge componenten wordt niet beïnvloed, omdat er geen schaduweffect in het gehele gezichtsveld is.


aoi Volledige FOV-assistentiepositie


Volledige FOV Assist-positie

Hoog detectievermogen op geen blootliggende padcomponenten (BGA, enz.) of gedeeltelijk afgeschermde componenten

aoi-details

Model I.C.T-V8 I.C.T-V8XL
FOV 15u(38,4*28,8mm)
Camera 5M pixel intelligente digitale industriële camera
Lens Telecentrische lens
Licht LED-licht met 4 kleurenringen, RGB+W
Inspectie-item Componententest, soldeertest
Mini-component 03015chip, 0,3pitch IC en speciaal gevormd
Besturingssysteem Windows 7
PCB-grootte 50*50~430*330mm 50*50~650*510mm
PCB-dikte 0,3 ~ 6,0 mm
PCB-vervorming ±3,0 mm
PCB-gewicht Maximaal: 10 kg
PCB-hoogte Bovenkant: 25-60 mm, onderkant: 25-80 mm verstelbaar
X/Y-chauffeur AC-servodriver, herhaalnauwkeurigheid 0,01 mm
Platform Graniet
Stroom AC220 50/60 Hz, 2,5 A
Mededeling SMEMA
Gewicht 500 kg 600 kg
Dimensie 880*1170*1350mm (exclusief het licht) 1080*1470*1370mm (exclusief het licht)

* I.C.T blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
