Geavanceerde elektronica PCB -assemblage SMT -oplossingen voor computers en telefoons

Aantal Bladeren:0     Auteur:Site Editor     Publicatie tijd: 2023-03-27      Oorsprong:aangedreven

Inquiry

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button


elektronische apparaten

Computers en telefoons


Computers en mobiele telefoons zijn de meest voorkomende elektronische producten in ons dagelijks leven. Ze hanteren allemaal moderne elektronische technologie- en communicatietechnologie en bieden veel gemak en entertainment voor mensen.

Computers zijn samengesteld uit centrale verwerkingseenheden, geheugen, harde schijf, grafische kaart, moederbord, voeding, etc., gebruikt voor computing, opslag, verwerking en weergave van verschillende informatie.

De mobiele telefoon is een draagbare communicatieterminal, samengesteld uit processor, geheugen, scherm, camera, batterij enzovoort.


SMT -technologie is een van de meest gebruikte productietechnologieën in de elektronische productie -industrie, veel gebruikt bij de productie van mobiele telefoon- en computer -PCB -boards.

Voor PCB-boards kan SMT-technologie een zeer nauwkeurige automatische montage van elektronische componenten en snelle reflowlassen realiseren, waardoor de productie-efficiëntie en kwaliteit effectief worden verbeterd. Tegelijkertijd kan SMT -technologie ook miniaturisatie- en lichtgewicht circuitboards bereiken, waardoor mobiele telefoons en computers draagbaarder en gemakkelijker te gebruiken zijn.


De productie en productie van deze producten zijn onafscheidelijk van SMT- en DIP -productieprocessen.

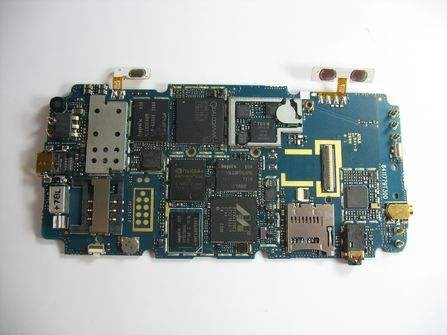

PCB Board of Mobile Phone

PCBA van mobiel

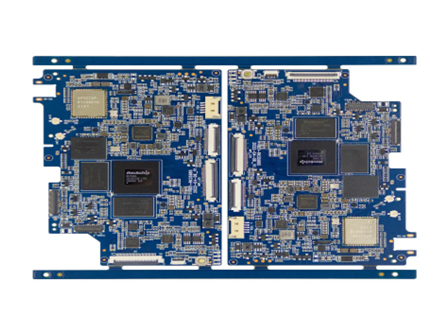

PCB -kaart van een tabletcomputer

PCBA van tablet -pc

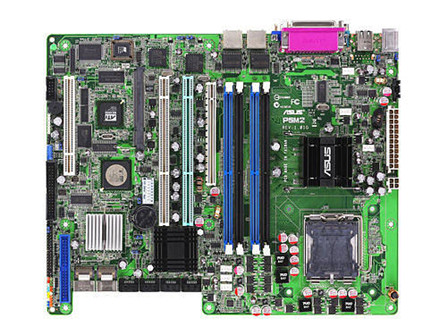

Computer is PCBA

PCBA van computer


SMT ( Surface Mount Technology ) en DIP ( dubbel in-line pakket ) zijn twee verschillende processen die worden gebruikt in PCB-assemblage van computers en mobiele telefoons.


Het SMT-proces wordt voornamelijk gebruikt om op het oppervlak gemonteerde componenten op te monteren, zoals microchips, condensatoren, weerstanden en inductoren, direct op het oppervlak van de printplaat. Deze methode is zeer geautomatiseerde, met behulp van precisiechipverminderingen om componenten met uitzonderlijke nauwkeurigheid te plaatsen, vaak binnen ± 30 μm. SMT is ideaal voor compacte PCB-ontwerpen met hoge dichtheid, die gebruikelijk zijn in smartphones en laptops, waar ruimteoptimalisatie van cruciaal belang is. Het proces ondersteunt de integratie van geavanceerde componenten zoals System-on-Chip (SoC) -modules en geminiaturiseerde sensoren, waardoor apparaten hoge prestaties kunnen leveren in slanke vormfactoren. Bovendien verbetert SMT de signaalintegriteit en vermindert de parasitaire capaciteit, wat cruciaal is voor hogesnelheidsprocessors en geheugenmodules in computers en 5G-compatibele mobiele apparaten.


Het DIP-proces is daarentegen gericht op doorloopcomponenten, zoals sockets, schakelaars en connectoren, die worden ingevoegd in voorgeboord gaten op de PCB en op zijn plaats gesoldeerd. DIP wordt gewaardeerd vanwege zijn mechanische robuustheid, waardoor het geschikt is voor componenten die frequente fysieke interactie doorstaan, zoals USB -poorten of stroomschakelaars op computers. Hoewel minder geautomatiseerd dan SMT, zorgt DIP voor duurzaamheid in toepassingen waarbij componenten stress moeten weerstaan, zoals in robuuste laptops of mobiele apparaten die zijn ontworpen voor harde omgevingen. Het proces wordt ook gebruikt voor legacy-componenten of gespecialiseerde modules die veilige montage vereisen om de betrouwbaarheid op lange termijn te behouden.


Zowel SMT als DIP hebben verschillende voordelen en worden geselecteerd op basis van de specifieke behoeften van het apparaat. SMT blinkt uit in hoogwaardige productie en miniaturisatie, cruciaal voor moderne smartphones met ingewikkelde meerlagige PCB's. DIP heeft echter de voorkeur voor componenten die een sterke fysieke verankering vereisen, waardoor stabiliteit in apparaten zoals desktop -pc's met modulaire expansieslots wordt gewaarborgd. In veel gevallen wordt een hybride benadering die SMT en DIP combineert, gebruikt om de prestaties en duurzaamheid in evenwicht te brengen. De PCB van een smartphone kan bijvoorbeeld SMT gebruiken voor zijn processor en geheugenchips, terwijl DIP zijn laadpoort beveiligt. Om de prestaties van het apparaat te verbeteren, nemen fabrikanten gespecialiseerde materialen op zoals EMI -afschermingschuim in geselecteerde assemblages.

Dit materiaal, vaak discreet geplaatst in de PCB -lay -out, vermindert elektromagnetische interferentie en zorgt voor een stabiele werking van gevoelige componenten zoals antennes in mobiele telefoons. De keuze van SMT, DIP of een combinatie daarvan hangt af van factoren zoals componenttype, apparaatvormfactor en productieschaal. Door deze processen strategisch te gebruiken, bereiken fabrikanten de precisie, efficiëntie en betrouwbaarheid die wordt geëist door de computers en mobiele telefoons van vandaag, waardoor innovatie in consumentenelektronica stuurt.



Meer details over geavanceerde elektronica PCB -assemblage SMT -oplossingen voor computers en telefoons, neem dan vrij contact met ons op .


Hierna volgen de oplossing voor uw referentie.


SMT-proces: Solder Paste Printing-> SPI-inspectie-> Componenten Montage-> AOI Optische inspectie-> Reflow Soldering-> AOI Optische inspectie-> Röntgeninspectie


Advanced Electronics PCB-assemblage SMT Full-Line Solution-apparatuur als volgt :: 1 persoon om de hele lijn te bedienen, 1 persoon om te helpen, in totaal 2 personen.

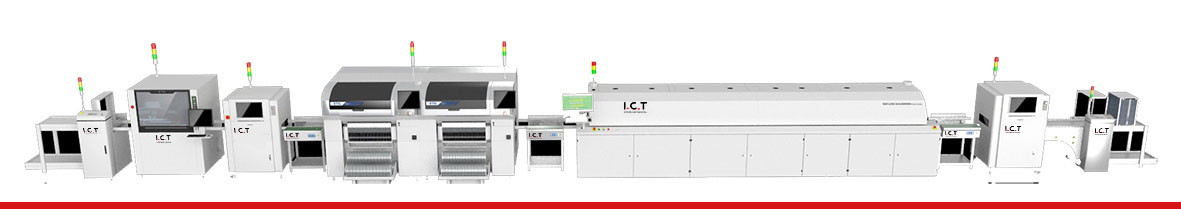

SMT -lijn


Dip-proces: plug-in-> lassen-> onderhoud-> PCB-depanelingmachine


Geavanceerde elektronica PCB-assemblage DIP Full-Line oplossingapparatuur als volgt: Personeel wordt aangepast volgens het product, 8-20 personen.

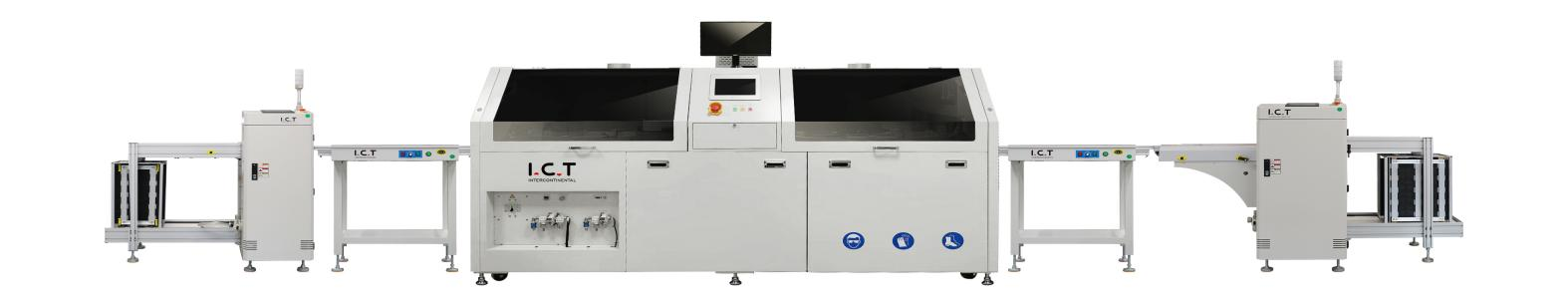

Dip Selective Wave Soldering -oplossing


- Automatische PCB -lader

- PCB -transportband

- Online selectieve golf soldeer machine

- PCB -transportband

- Automatische PCB -loader


Oplossingsgegevens :


SMT Capaciteitsevaluatie 3 Sets Pick and Place Machine; Productiecapaciteit 55.000-65.000 Chip/H
Totale kracht 85 kW Werkkracht 20 kW
Toepasselijk product SMD-componenten binnen 100 stcs, 0201-45 mm, max PCB-breedte 350 mm
Dompel Capaciteitsevaluatie Afhankelijk van het aantal plekken, 2-3 seconden per plek.
Totale kracht 70 kW (2 sets)
Werkkracht 20 kW (2 sets)
Toepasselijk product Medium- en hoogwaardige productenvereisten, max PCB-breedte 350 mm
SMT+ DIP
Workshop -maat L30M X W15M, totale oppervlakte 450 ㎡



Als u een fabriek bent om computers en telefoons te produceren, neem dan contact met ons op voor PCB SMT & DIP -oplossing.
