One-stop slim fabrieksoplossing voor smart tv-productie

One-stop slim fabrieksoplossing voor smart tv-moederbordproductie

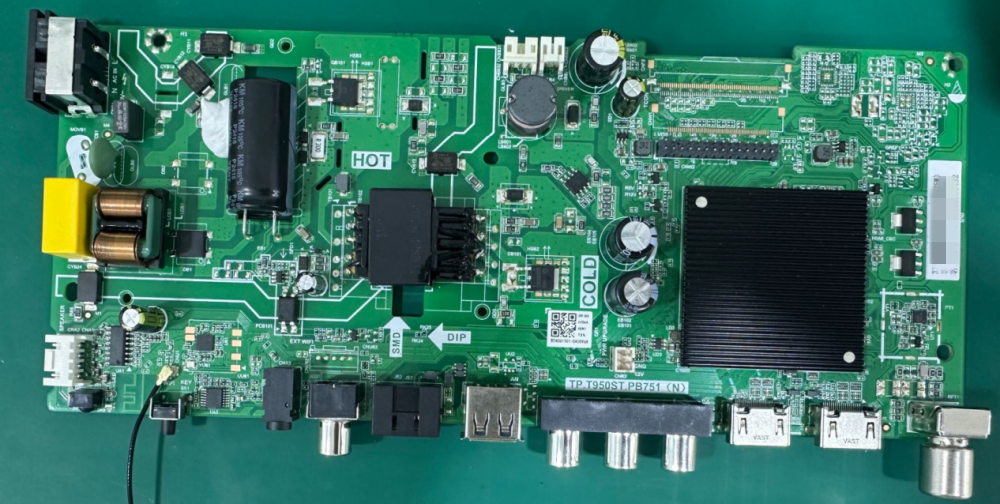

Smart TV moederbord PCBA

Voor een PCB-grootte van 230 mm × 198 mm, met ongeveer 500 componenten per bord (configuratie van 2 panelen):

Smart-tv's vereisen zeer complexe en krachtige PCB's om naadloze functionaliteit te garanderen, inclusief internetconnectiviteit, AI-aangedreven interfaces en compatibiliteit met meerdere apparaten. Terwijl de industrie overgaat op OLED, Mini LED en Micro LED-technologieën, is de vraag naar hoogcisie-PCB-productie aanzienlijk toegenomen. Een goed geoptimaliseerde SMT- en DIP-productielijn is essentieel om de efficiëntie, kwaliteit en betrouwbaarheid van tv-PCB's in grootschalige productie te waarborgen.

Case study: uitgebreide SMT & DIP -productieoplossing voor smart tv -productie

SMT -productielijn voor Smart TV -productieconfiguratie:

Om te voldoen aan de groeiende vraag naar hoogwaardige TV-PCB's, bieden we een Fully geautomatiseerde SMT-productielijn die is ontworpen voor precisie en efficiëntie.

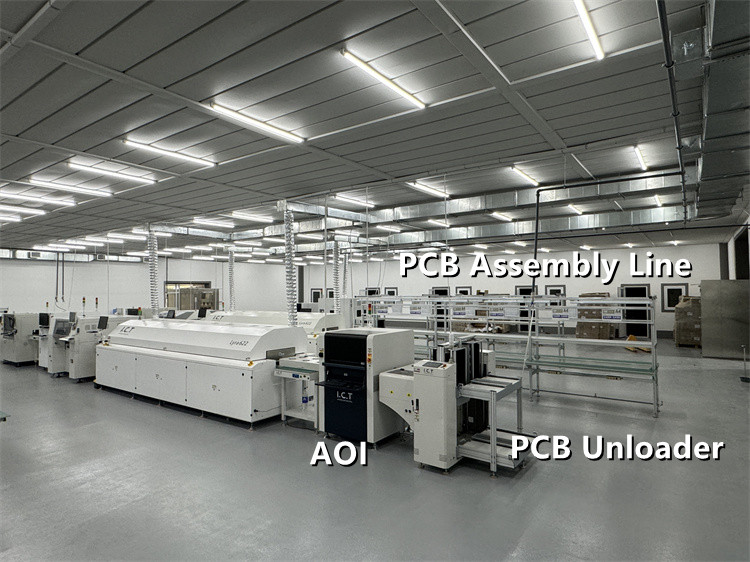

SMT -lijn voor Smart TV

SMT -assemblagelijn voor Smart TV

SMT -lijn omvat:

• Soldeerpasta Bereiding en afdrukken:

• Soldeerpasta mixer >>

• I.C.T-4034 Automatische soldeerpasta Printer >>

• PCB -behandeling en inspectie:

• Automatische PCB -lader >>

• SMT PCB & -transportbuffer bufferstations >>

• I.C.T-S400 3D SPI (Solder Paste Inspectie) >>

• Machines met hoge snelheid:

• Juki RS-1R high-speed pick and place machine (dubbele setup) >>

• Reflow Soldering & Post-Solder Inspectie:

• I.C.T Lyra622N Reflow Oven >>

• AI-5146 Inline AOI voor inspectie na de Solder >>

• Eindverwerking en kwaliteitscontrole:

• PCB NG/OK UNLADER >>

• I.C.T-5700L Routing PCB Separator >>

• BR-120 BGA-herwerkstation >>

• I.C.T-7900 röntgeninspectiemachine >>

• I.C.T-750 SMT STENCOL Cleaner >>

• SMT Nozzle Cleaner >>

• Werknemersvereisten: Totaal: 4 personeelsleden

• 1 ingenieur

• 2 Insertie -operators

• 1 kwaliteitsinspecteur

SMT productiecapaciteit en efficiëntie

• Voorbeeld: voor een PCB-grootte van 230 mm × 198 mm, met ongeveer 500 componenten per bord (configuratie van 2-panelen):

• De SMT -machinetijd per grote bord: 150 seconden

• Productiesnelheid: 24 grote planken per uur (48 PCB's)

• Energieverbruik: 25 kW/u, met fabrieksgasverbruik van 5-10 m³/h

Dip Production Line voor Smart TV -productieconfiguratie:

Voor de montage door de gatencomponent biedt onze DIP-productielijn een betrouwbare oplossing voor Smart TV PCB-productie met veel volume:

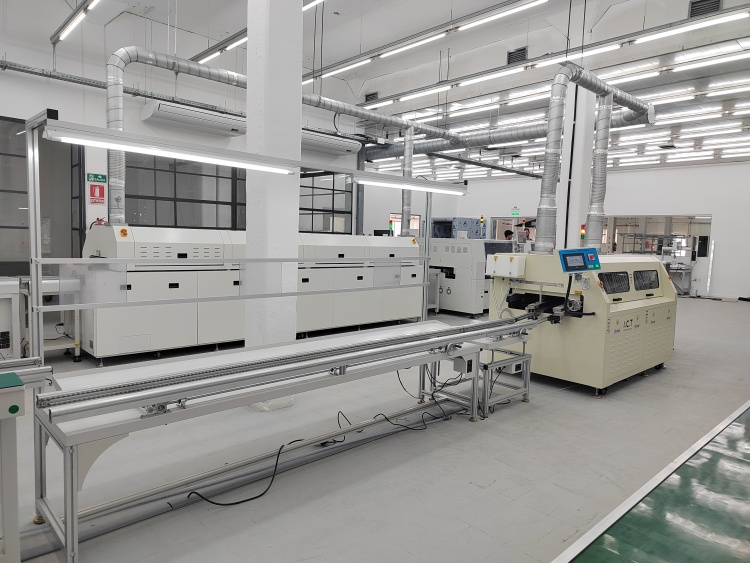

DIP -lijn voor Smart TV

Dip -assemblagelijn voor Smart TV

• Assembleerlijn en golf solderen:

• 9-meter plug-in lijn >>

• ACRAB350 WAVE SLOEDING MACHINE >>

• Pre & Post-Wave Handling Units >>

• 6-meter transportleiding

• Werknemersvereisten: Totaal: 16 personeelsleden

• 1 ingenieur

• 9 Insertie -operators

• 3 Post-golf reparatietechnici

• 3 functionele testers

• 1 kwaliteitsinspecteur

Dip productiecapaciteit en efficiëntie

• Voorbeeld: voor een PCB-grootte van 230 mm × 198 mm, met 24-gatencomponenten per bord (configuratie van 2-panelen):

• Gebruik van een armatuur met afmetingen van 340 mm x 280 mm

• Golf soldeersnelheid: 1200 mm/min

• Productiesnelheid: 320 PCB's per uur

• Energieverbruik: 7 kW/u, met gasverbruik van 3-5 m³/h

Extra processen voor tv -PCB -bord Kwaliteitsborging:

Naast SMT en DIP -assemblage zijn extra stappen essentieel om de normen van de hoogste kwaliteit te garanderen:

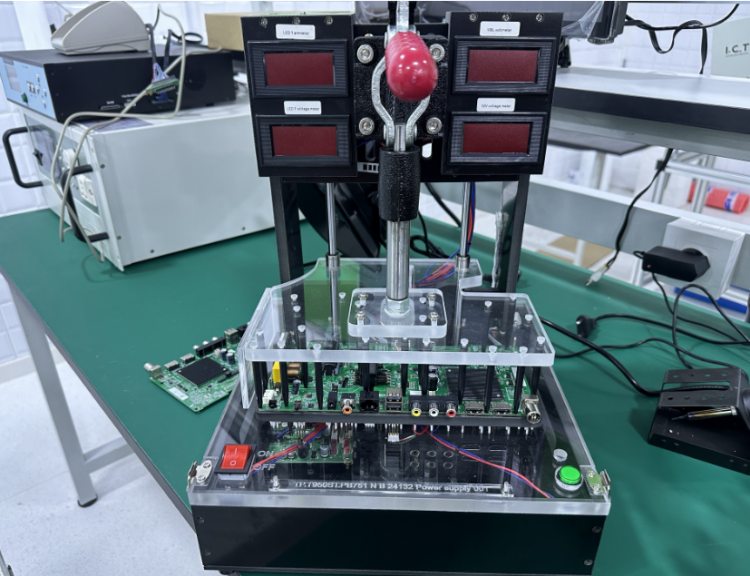

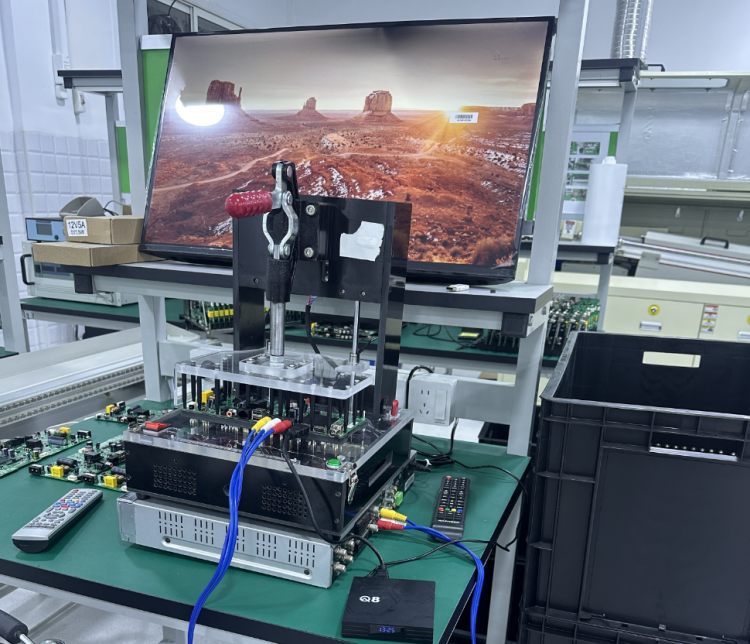

I.C.T -testen :

● Eerste inspectie van soldeerverbindingen en componentintegriteit met behulp van in-circuittesters.

● Eerste inspectie van soldeerverbindingen en componentintegriteit met behulp van in-circuittesters.

● Aangepaste testarmaturen die nodig zijn voor verschillende productmodellen.

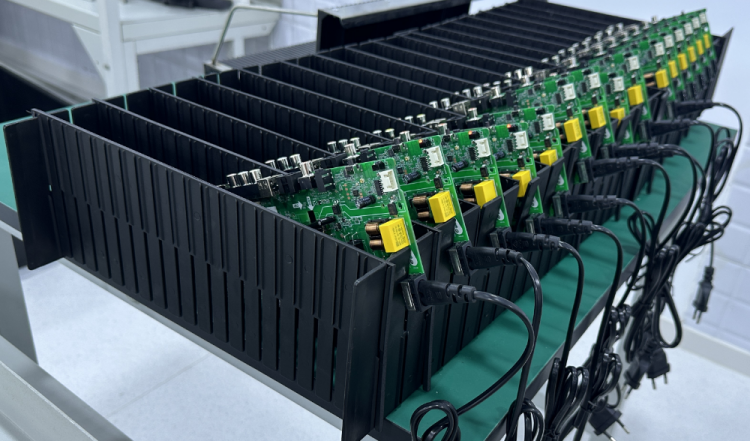

Verouderingstest:

● Zorgt voor langetermijnbetrouwbaarheid van TV PCB's.

● Standaard testduur: 72 uur.

● Kan worden uitgevoerd met verouderingsrekken of eenvoudiger testopstellingen.

Met de snelle vooruitgang in Smart TV-technologie is een geavanceerde SMT & DIP-productielijn cruciaal voor de productie van hoogwaardige TV PCB's. Onze one-stop slimme fabrieksoplossing biedt end-to-end ondersteuning , van PCB-assemblagemachine en golf solderen tot testmachine en kwaliteitsborging.

Door gebruik te maken van geavanceerde automatisering en strenge testprocedures, helpen we fabrikanten om een ​​hoge productie-efficiëntie, betrouwbaarheid en kosteneffectiviteit te bereiken in de productie van smart tv-moederbord.

Neem voor meer informatie over complete Smart Factory -oplossingen contact met ons op.
