DECAN L2 |SAMSUNG Gebruikte Pcb Smt Machine Chip Mounter van de Chinese fabrikant

SAMSUNG Gebruikte DECAN L2 PCB SMT Machinechipmontage

Invoering

SAMSUNG gebruikte PCB Smt-machine

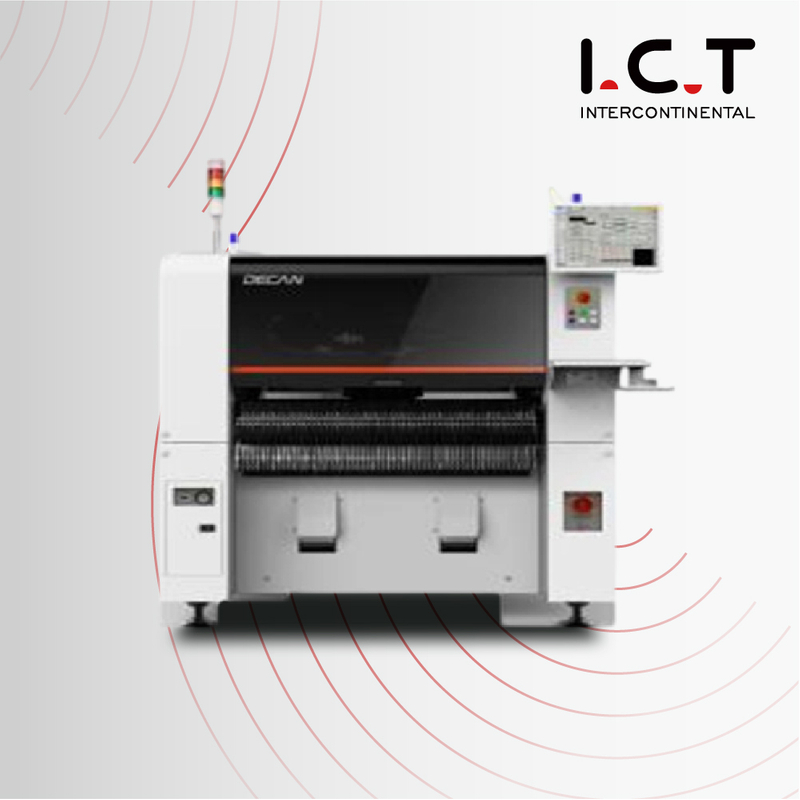

DECAN L2 SMT-machine

Geavanceerde multifunctionele placer

De Decan Line maximaliseert de productiviteit in combinatie met de T-oplossing, een geoptimaliseerde software voor geïntegreerd beheer, en introduceert stabiele kwaliteit.

DECAN L2 is geoptimaliseerd voor de plaatsing van afwijkende onderdelen, LED's en LED-lenzen

SAMSUNG Gebruikte pick-and-place-machine

Geavanceerde chipmontageer

Snelle en flexibele pick-and-place-machine

Multifunctionele SMT-plaatsing

Snelle flexibele pick & place machine

Gebruikte DECAN L2 geavanceerde multifunctionele placer

▶ Snelheid: 56.000 CPH (optimaal)
▶ Structuur: 2 portaal x 6 spindels/kop
▶ Nauwkeurigheid: ±40μm Cpk≥1,0 (0402-chip)
±30μm Cpk≥1,0 (IC)
▶ Onderdelengrootte: 0402~□55 mm, L75 (H25 mm)
▶ PCB-grootte: L510xB460mm (standaard)
L1.200xB460mm (Optie)
▶ Grote mogelijkheden voor het hanteren van onderdelen
▶ Diverse PCB-overdrachtsystemen
▶ Geverifieerde oplossing voor beheer van productiegeschiedenis
▶ Hoge snelheid plaatsing

Model	DECAN S2	DECAAN F2	DECAAN L2
Van Spindels	2 Gantryx10 Spidels/kop	2 Gantryx10 Spidels/kop	2 Gantryx6 Spidels/kop
Plaatsingssnelheid	92.000 CPH (optimaal)	80.000 CPH (optimaal)	56.000 CPH (vliegend zicht, optimaal)
Visie	Vliegende visie	Vliegende visie Podiumvisie (Optimun)
Nauwkeurigheid van plaatsing	±28μm Cpk≥1,0	±40μm Cpk≥1,0
Componentbereik	03015 ~ 12 mm (H10 mm)	0402(01005) ~ 16 mm (H10 mm)	0402(01005) ~ 21 mm (H12 mm)
PCB-grootte	50x40~510x460mm (standaard) ~610x460mm (optie), ~740x460(Optie) ~810x460mm (optie), ~1200x460 (optie)
Transportbandconfiguraties	Standaard: 1-2- 1 Optie: 1-2-2/2-2-2/2-2-1/1-1-1 Fabrieksoptie: enkele transportband (Jedec Tray 2ea)
Feedercapaciteit	120ea (8 mm)
Stroom	Spanning: 3 fasen AC200/208/220/240/380/415V ±10% Frequentie: 50/60 Hz Stroomverbruik: Max. 5,0 kVA
Luchtverbruik	50Nl/min
Gewicht	Ongeveer 1.800 kg
Externe afmetingen (mm)	1.430(L) x 1.740(D) x 1.485(H)

* Onder optimale staat zoals gespecificeerd door HANWHA TECHWIN.

Hanwha Pick-and-place-machine

FAQ:

1. Wat doet een SMT-machine?

Een Surface Mount Technology (SMT) -machine, ook wel pick-and-place-machine genoemd, wordt in de elektronicaproductie gebruikt om automatisch opbouwcomponenten (SMD's) op printplaten (PCB's) te plaatsen.Het pakt nauwkeurig componenten op en positioneert ze op de printplaat om te solderen.

2. Waar staat SMT-machine voor?

SMT staat voor 'Surface Mount Technology'. Het verwijst naar het proces waarbij elektronische componenten rechtstreeks op het oppervlak van een PCB worden gemonteerd, in tegenstelling tot through-hole-technologie (THT), waarbij componenten kabels hebben die door gaten in de PCB gaan. .

3. Wat is een SMT-proces?

Het SMT-proces is een moderne elektronica-assemblagemethode waarbij elektronische componenten rechtstreeks op het oppervlak van een PCB worden gemonteerd.Dit proces omvat het aanbrengen van soldeerpasta op de PCB, het gebruik van een pick-and-place-machine om SMD-componenten nauwkeurig te positioneren en vervolgens reflow-solderen om elektrische verbindingen te creëren.

4. Wat zijn de methoden voor SMT-kwaliteitscontrole?

SMT-kwaliteitscontrolemethoden omvatten visuele inspectie, soldeerpasta-inspectie, geautomatiseerde optische en röntgeninspectie, functionele tests en omgevingstests om betrouwbare elektronische assemblages te garanderen.
