Panasonic NPM-W2 Automatische beste pick-and-place machine Smt PCB-montage

Invoering

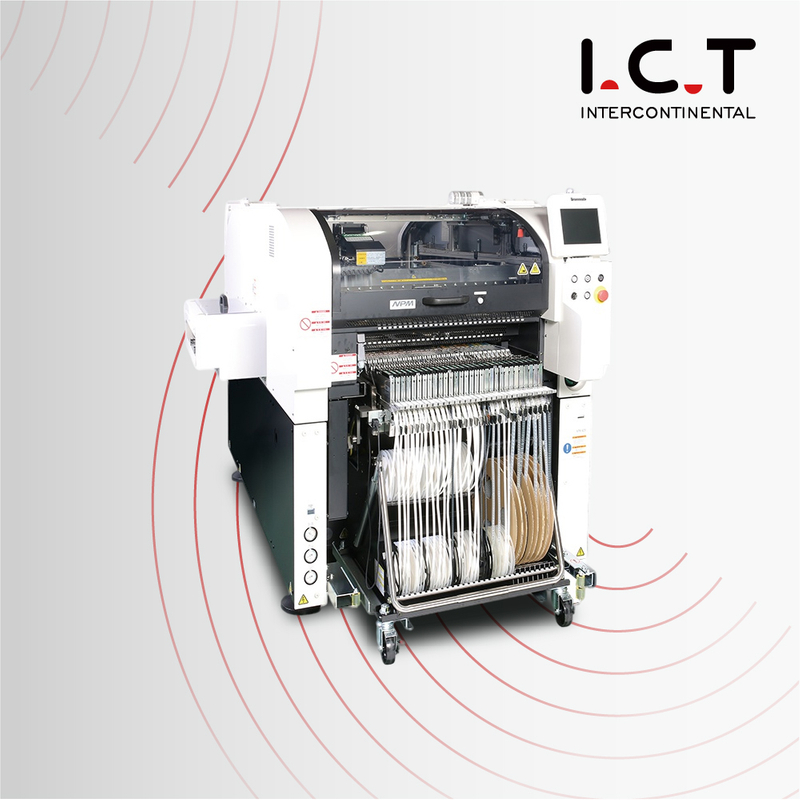

Panasonic NPM-W2

De NPM-W2 versterkt de oorspronkelijke NPM-W-mogelijkheden met een doorvoerverbetering van 10% en 25% meer nauwkeurigheid.Het integreert ook nieuwe innovaties zoals onze onvergelijkbare Multi Recognition Camera.Gecombineerd breiden deze functies het componentenbereik uit tot aan de microchip van 03015 mm, terwijl de capaciteit tot 120 x 90 mm behouden blijft, componenten tot 40 mm hoog en bijna 6' lange (150 mm) connectoren.

Met een revolutionaire multi-herkenningscamera die op unieke wijze drie afzonderlijke beeldvormingsmogelijkheden combineert in één enkel systeem: 2D-uitlijning, inspectie van de componentdikte en 3D-coplanariteitsmeting.

Panasonic SMT PCB-montage

Hogere productiviteit en kwaliteit door integratie van print-, plaatsings- en inspectieprocessen
Voor grotere printplaten en grotere printplaten tot een formaat van 750 x 550 mm met componentbereik tot L150 x B25 x T30 mm
Hogere gebiedsproductiviteit door plaatsing op twee rijstroken
Snelwisselbare voerwagens en spuitdoppenbanken
Lichtgewicht kop met 16 spuitmondjes (voor 77.000 CPH) met verhoogde plaatsingsnauwkeurigheid tot 25um (cpk ≥ 1,0)

Model-ID	NPM-D2
Modelnr.	NM-EJM7D NM-EJM7D-A NM-EJM7D-D NM-EJM7D-MA NM-EJM7D-MD *Zie specificatieblad voor configuratie van de spuitmondkop
Printplaatafmetingen (mm) *	Enkelbaans Batchmontage: L 50 x B 50 ~ L 750 x B 550 2-positie montage: L 50 x B 50 ~ L 350 x B 550 [*1]
Printplaatafmetingen (mm) *	Dual-lane Dubbele transfer (Batch): L 50 × B 50 ~ L 750 × B 260 Dubbele transfer (2-positie): L 50 × B 50 ~ L 350 × B 260 Enkele transfer (Batch): L 50 × B 50 ~ L 750 × B 510 Enkele overdracht (2-positie): L 50 × B 50 ~ L 350 × B 510 [*1]
Elektrische bron	3-fase AC 200, 220, 380, 400, 420, 480 V 2,8 kVA
Pneumatische bron *	0,5 MPa, 200 l/min (ANR) [*2]
Afmetingen (mm) *	W 1.280 [3] × D 2.332 [4] × H1 444 [5] [2]
Massa	2.470 kg (alleen voor hoofdbehuizing: dit verschilt afhankelijk van de optieconfiguratie)

*Waarden zoals de maximale snelheid kunnen variëren afhankelijk van de bedrijfsomstandigheden.*Neem contact op met I.C.T voor meer informatie.

'SMT PCB-montage' verwijst naar het proces van het monteren of bevestigen van Surface Mount Components (SMD's) op een printplaat (PCB) met behulp van Surface Mount Technology (SMT)-methoden.Bij dit proces worden elektronische componenten met platte draden of contacten rechtstreeks op het oppervlak van de PCB geplaatst, in tegenstelling tot de oudere through-hole-technologie waarbij bij componenten draadgeleiders door gaten in de PCB worden gestoken.

SMT-PCB-montage omvat doorgaans de volgende stappen:

Afdrukken met stencils: Soldeerpasta wordt met behulp van een stencil op de PCB aangebracht om de plaatsingsgebieden van de componenten te definiëren.
Pick and Place: Een pick-and-place-machine, zoals een chipmounter, wordt gebruikt om SMD's nauwkeurig op te pakken uit feeders of trays en deze op de soldeerpasta op de PCB te plaatsen.De machine zorgt voor een nauwkeurige uitlijning en plaatsing van componenten op basis van het PCB-ontwerp.
Reflow-solderen: De printplaat met de componenten wordt door een reflow-soldeeroven geleid.De soldeerpasta vloeit terug, waardoor soldeerverbindingen ontstaan die de componenten aan de printplaat bevestigen.
Inspectie: Na reflow-solderen kunnen geautomatiseerde optische inspectie (AOI) of andere kwaliteitscontrolemethoden worden gebruikt om de soldeerverbindingen en plaatsing van componenten op defecten te inspecteren.

SMT PCB-montage wordt veel gebruikt in de elektronicaproductie vanwege de voordelen ervan, zoals kleinere PCB-afmetingen, hogere componentdichtheid en de mogelijkheid om geautomatiseerde assemblageprocessen te gebruiken, die de efficiëntie en betrouwbaarheid bij het produceren van elektronische apparaten verbeteren.
