Nederlands  |
ICT-W2
I.C.T
| Hoeveelheid: | |
|---|---|
| W-serie loodvrije Dual Wave-soldeermachine
De W-serie loodvrije dual-wave-soldeermachine van ICT is een volwassen product, verfijnd door uitgebreide markttesten en vertrouwd door klanten over de hele wereld. Deze DIP Dual Wave-soldeerapparatuur blinkt uit door zijn dual-wave-technologie en biedt nauwkeurig solderen voor complexe PCB's met behoud van superieure verwarmingsprestaties en temperatuurregeling.
Met een maximale printplaatgrootte van 400 mm, een soldeerpotcapaciteit van 180 kg en een transmissiehoogte van 750 ± 20 mm is hij ideaal voor loodvrij DIP-dual-wave-solderen. Het energiebesparende ontwerp verlaagt de kosten en voldoet aan de CE-, CCC- en UL-normen. ICT verzorgt wereldwijde installatie, onderhoud en training, waardoor optimale prestaties van uw productielijn worden gegarandeerd.
| Functie
Dit loodvrije DIP Dual Wave-soldeersysteem is uitgerust met Japan Kuroda-spuitmonden en biedt instelbare verneveling voor uniforme en betrouwbare spray. PLC-besturing maakt nauwkeurig beheer van de spuittijd, snelheid en FLUX-stroom mogelijk, met digitale instellingen voor stroom en breedte die kunnen worden vastgelegd. Dit systeem minimaliseert afval en ondersteunt milieuvriendelijke activiteiten.
De Dual Wave-soldeermachine beschikt over een uniek dual-wave-systeem, waardoor nauwkeurig solderen mogelijk is voor doorlopende en opbouwmontagecomponenten. Dit ontwerp garandeert verbindingen van hoge kwaliteit op complexe PCB's, waardoor het een uitstekende keuze is voor toepassingen met dompelsoldeermachines. De verstelbare golven passen zich aan verschillende plaatformaten aan, waardoor de veelzijdigheid en efficiëntie in de productie worden vergroot.
Veiligheid krijgt prioriteit met bescherming tegen oververhitting van derden en meerdere veiligheidslagen, waardoor een veilige werking van de DIP Dual Wave-soldeerapparatuur wordt gegarandeerd. Het horizontale verwarmingsontwerp voorkomt interferentie tussen zones, waardoor een stabiele temperatuurcurve ontstaat, wat van cruciaal belang is voor gevoelige elektronische assemblages.
| DIP-lijnapparatuurlijst
| Model | W4 | W3 | W2 |
| Afmeting: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ongeveer 1500kg | Ongeveer 1200 kg | Ongeveer 790 kg |
| Stroomvoorziening | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Opstartvermogen | 32 kW | 24 kW | 16 kW |
| Operatie kracht | 12 kW | 9 kW | 7 kW |
| Besturingssysteem | PLC | ||
| Spuitsysteem | |||
| Transmissiemethode | Stappenmotor | ||
| Spuitdruk | 0,25 MPa--0,4 MPa | ||
| luxe stroom | 10--100 ml/min | ||
| Uitlaatdiameter | Φ200 mm | ||
| Uitlaatcapaciteit | 25m3/min | ||
| Voorverwarmende systeem | |||
| Voorverwarmingsmodus | Hete lucht | ||
| Controlemodus | PID + SSR | ||
| Voorverwarmingszone | 4 | 3 | 2 |
| Lengte voorverwarmen | 1800 mm | 1600 mm | 1200 mm |
| Voorverwarmtemp. | (Kamertemperatuur) -250°C | ||
| Opwarmtijd (min) | Ongeveer 15min (instelling 150°C) | ||
| Transportsysteem | |||
| PCB-grootte: LxB (mm) | Min: 80x60mm; Maximaal: 400x300 mm | ||
| Transportsnelheid | 0-2000 (mm/min) | ||
| Transporthoogte | 750+/-20 (mm) | ||
| Vinger | Dubbele haakklauw (standaard) | ||
| Controle van de transportbandbreedte | Handmatig | ||
| Transportband hoek | 4~7 graden | ||
| Soldeersysteem | |||
| Soldeerpot-stijl | Mechanische motoraandrijving | ||
| Materiaal soldeerpot | Volledig titanium (standaard FT) | ||
| Temperatuur soldeerpot | 300 ° C | ||
| Capaciteit soldeerpot | Loodvrij 350kg | Loodvrij 300kg | Loodvrij 250kg |
| Ander | |||
| Vingerreinigingssysteem | Borstel | ||

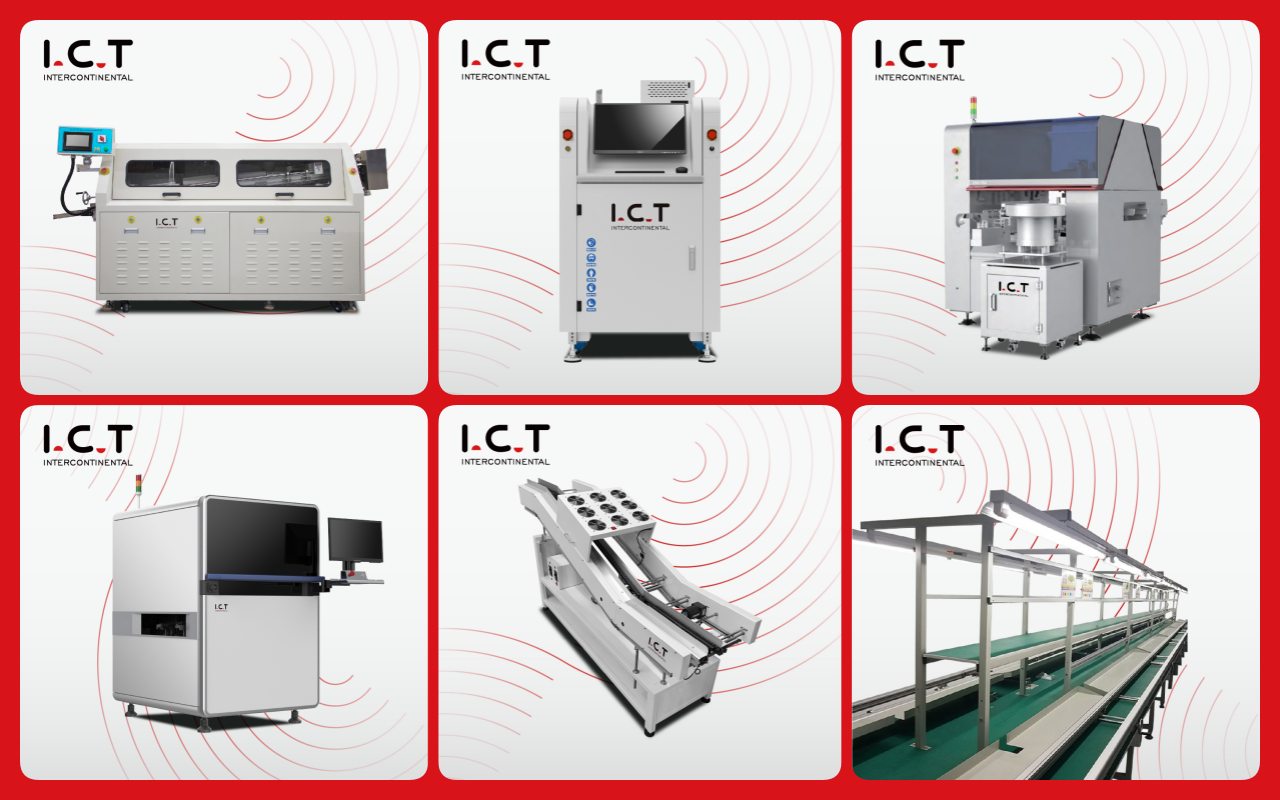

| DIP-lijnapparatuurlijst
Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo

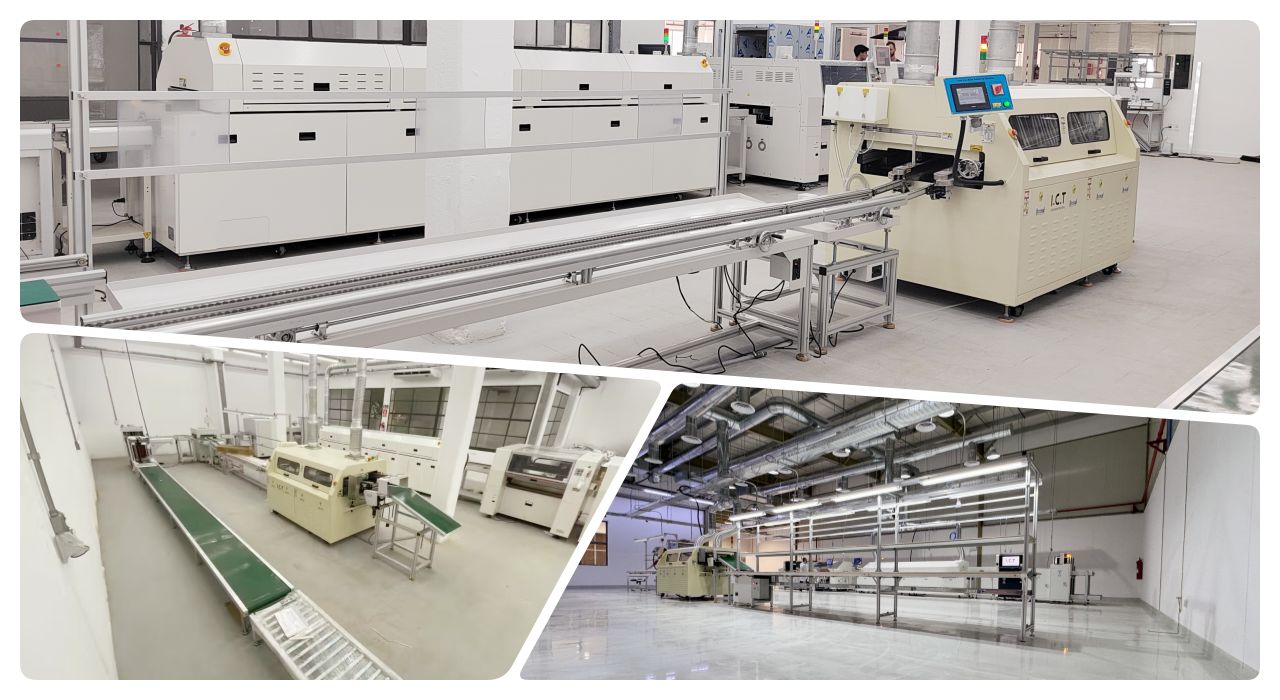

In 2024 reisden twee ICT-ingenieurs naar Uruguay om een fabrikant van slimme meters te helpen, zoals te zien is in een video met positieve feedback van klanten. De video toont apparatuur waaronder bordladers, plaatsingsmachines 471 en 481, Lyra622, AOI, hoektransportbanden, W2 Dual Wave-soldeermachine, verbindingsstations, materiaalframebandlijnen, rollijnen en bullseye-werkbanken. Klanten prezen de expertise van de ingenieurs en de betrouwbare prestaties van de machine en merkten een verbeterde productie-efficiëntie voor slimme meters op.
| Deskundige diensten en training
ICT biedt uitgebreide diensten en trainingen voor de Dual Wave Soldeermachine, inclusief installatie, onderhoud en operationele begeleiding. Ons wereldwijde netwerk van ingenieurs, verspreid over 72 landen, biedt ondersteuning op locatie en training op maat om de efficiëntie te maximaliseren. Met 25 jaar ervaring en een team van 20 engineers leveren wij technische upgrades en procesoptimalisaties. Gevestigd in onze vestiging van 12.000 m² in Dongguan, zorgen we voor tijdige hulp, waardoor ICT een betrouwbare partner wordt voor loodvrije DIP Dual Wave-soldeerbehoeften.
| Getuigenissen van klanten
Klanten waarderen ICT-ingenieurs zeer vanwege hun professionele vaardigheden en snelle reacties, vooral tijdens buitenlandse ondersteuning in Uruguay. De Dual Wave-soldeermachine wordt geprezen om zijn consistente laskwaliteit en efficiëntie, een belangrijke troef voor taken met dompelsoldeermachines. Onze stevige verpakking zorgt voor een veilige levering, terwijl onze snelle reactie op technische problemen (vaak binnen enkele uren opgelost) hoge cijfers verdient. Klanten waarderen onze innovatieve oplossingen en beschouwen ICT als een vertrouwde partner in de wereldwijde elektronicaproductie.
| Kwaliteitscertificeringen
De Dual Wave-soldeermachine van ICT is voorzien van CE, RoHS, ISO9001 en meerdere patenten, wat de naleving van de wereldwijde veiligheids- en kwaliteitsnormen weerspiegelt. Deze certificeringen, gevalideerd in onze geavanceerde fabriek van 12.000 m², garanderen de betrouwbaarheid van DIP Dual Wave-soldeerapparatuur. Onze gepatenteerde technologieën verbeteren de duurzaamheid en prestaties, waardoor klanten het vertrouwen krijgen om ICT te kiezen voor hun productiebehoeften.
| Over ICT-bedrijf en fabriek
ICT is een leider op het gebied van elektronicaproductie met eigen R&D en productie, en heeft een groot team in dienst dat de afgelopen 25 jaar snel is gegroeid. Ons industriepark van 12.000 m² in Dongguan bedient meer dan 1.600 klanten in 72 landen en beschikt over strikte kwaliteitscontrole en een robuust managementsysteem, waardoor hoogwaardige Dual Wave-soldeermachines worden geproduceerd. Met acht vestigingen en een geregistreerd fonds van $30 miljoen leveren we wereldwijd innovatieve oplossingen. Onze toewijding aan uitmuntendheid ondersteunt klanten van installatie tot optimalisatie, waardoor ICT een vertrouwde naam in de branche wordt.
