Wat kan conforme coatingmachine Doen voor PCB's?

Een kritieke stap in de productie van de printplaat (PCB) beschermen het bord tegen ongunstige omgevingscondities door het gebruik van verschillende behandelingen en coatings.
Conforme coatingmachines

Verbeter uw PCB's met geavanceerde conforme coatingoplossingen.
Uitgebreide conforme coatingmachines en oplossingen voor uw SMT -fabriek.

Volledige geautomatiseerde conforme coatingoplossingen

I.C.T biedt op maat gemaakte PCBA -coatinglijnoplossingen om te voldoen aan de specifieke behoeften van uw producten.

Expertise stelt ons in staat om aangepaste PCB -conforme coating -oplossingen te bieden, waardoor optimale bescherming en prestaties voor elke unieke applicatie worden gewaarborgd. Of u nu een gespecialiseerde coating nodig heeft voor milieubescherming, verbeterde duurzaamheid of verbeterde elektrische isolatie, ons team streeft ernaar een oplossing te bieden die precies aan uw vereisten voldoet.

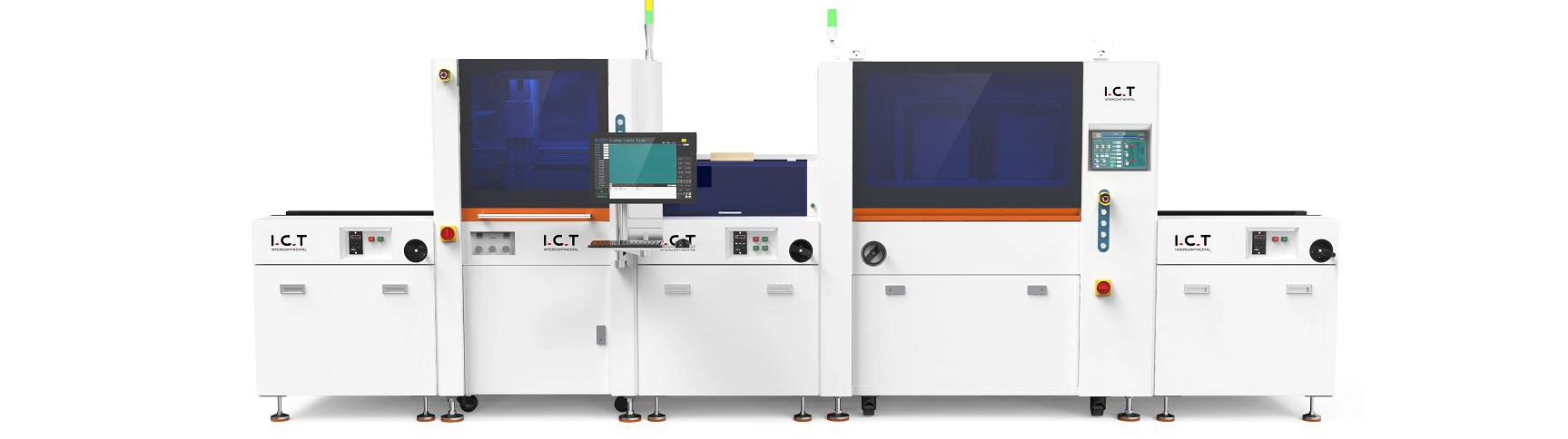

Online PCBA conforme coatinglijn met retourplaat

De PCB -coatingmachinelijn, inclusief de PCBA -coating liftcoating , transportselselectieve conforme conforme coatingmachine , , inspectietransporteur, uithardende oven en hun onderling verbondenheid via een retourtransport.

Deze conforme coatinglijn is compact en ruimte-efficiënt, uitgerust met een verticale UV-uithardende oven die geschikt is voor verschillende soorten lijmen. Met de kettingretourfunctie kunnen PCB's automatisch terugkeren naar de voorkant, waardoor operators zowel laad- als uitlaadingstaken kunnen voltooien vanuit een enkele positie. De liften aan beide uiteinden zorgen voor een soepele werking over de hele lijn. Ontworpen met precisie, gebruiksgemak en kosteneffectiviteit in gedachten, deze productielijn is een ideale keuze voor eenzijdige bordcoating.

Ondanks zijn betaalbare prijs zijn de functionaliteit en efficiëntie geenszins aangetast.

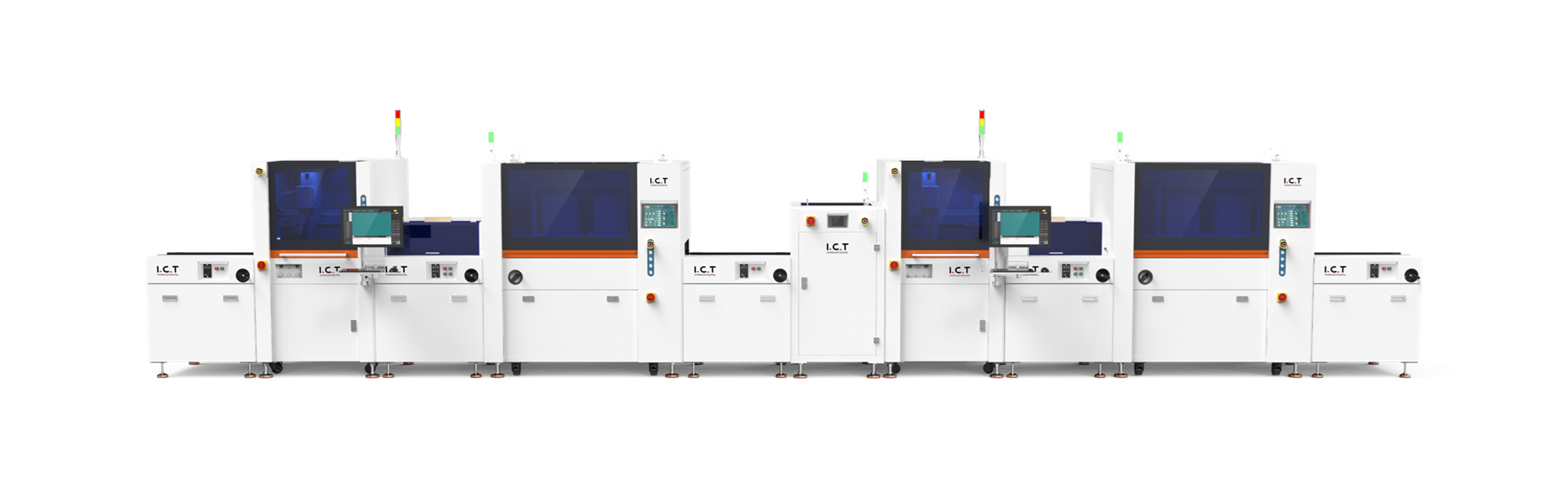

Dubbele online coatinglijn met retourplaat

Dubbele online PCBA-conforme coatinglijnoplossing

Voornamelijk apparatuur inclusief: PCBA -coatinglift, coatingtransporteur, UV -transportbeurt, PCBA -selectieve conforme coatingmachines *2, UV Curing Oven *2

Deze productielijn is specifiek ontworpen voor dubbelzijdige bordcoating, waardoor het geschikt is voor de meeste PCBA's die aan beide zijden coaten vereisen. In vergelijking met eenzijdige productielijnen is deze lijn efficiënter, met zijde A gecoat aan de voorkant en zijde B aan de achterkant. Een flip -transportband verbindt de twee processen, waardoor de productietijd aanzienlijk wordt verkort. De efficiëntie van de gehele lijn is meer dan het dubbele van die van eenzijdige lijnen. Om de handarbeid verder te verminderen, kunnen laders en loaders aan beide uiteinden worden toegevoegd. Deze productielijn is ideaal voor fabrieken met langere ruimtes, waardoor de efficiënte voltooiing van dubbelzijdige bordcoatingtaken in een kortere tijd mogelijk is.

Neem contact met ons op voor meer coatingoplossing >>

PCBA -coatinglift

Verhoogt PCBA's van het ene niveau naar het andere, meestal gebruikt om ze van het onderste retoursysteem naar het startpunt van de productielijn of het invoeruiteinde van de coatingapparatuur te tillen.

Coating Transportory

Transporteert PCBA's tijdens het coatingproces naar de coatingapparatuur en zorgt voor stabiele beweging in de coatingmachine. Coatingtransports hebben meestal antistatische kenmerken om te voorkomen dat schade aan de PCBA's statische elektriciteit.

Conforme coatingmachine

Past precies een beschermende coating toe op specifieke gebieden van de PCBA's, waardoor onnodige onderdelen worden vermeden om materialen te besparen en de productkwaliteit te verbeteren. Deze machines hebben meestal precieze spuitkoppen en programmeerbare besturingssystemen.

Uithardende oven

Verwarmt en geneest de gecoate PCBA's, zodat het coatingmateriaal de gewenste fysische en chemische eigenschappen bereikt. Soorten uithardende ovens omvatten infrarood (IR) uithardende ovens en UV -uithardende ovens.

Retour transportband

Retourneert PCBA's vanaf het einde van de productielijn terug naar het startpunt of de lift voor de volgende productiecyclus of daaropvolgende processen. De retourtransporteur fietst de PCBA's effectief terug naar het begin van de productielijn via een bodemretoursysteem, waardoor handmatige afhandeling en productie -downtime wordt verminderd, waardoor de efficiëntie wordt verhoogd.

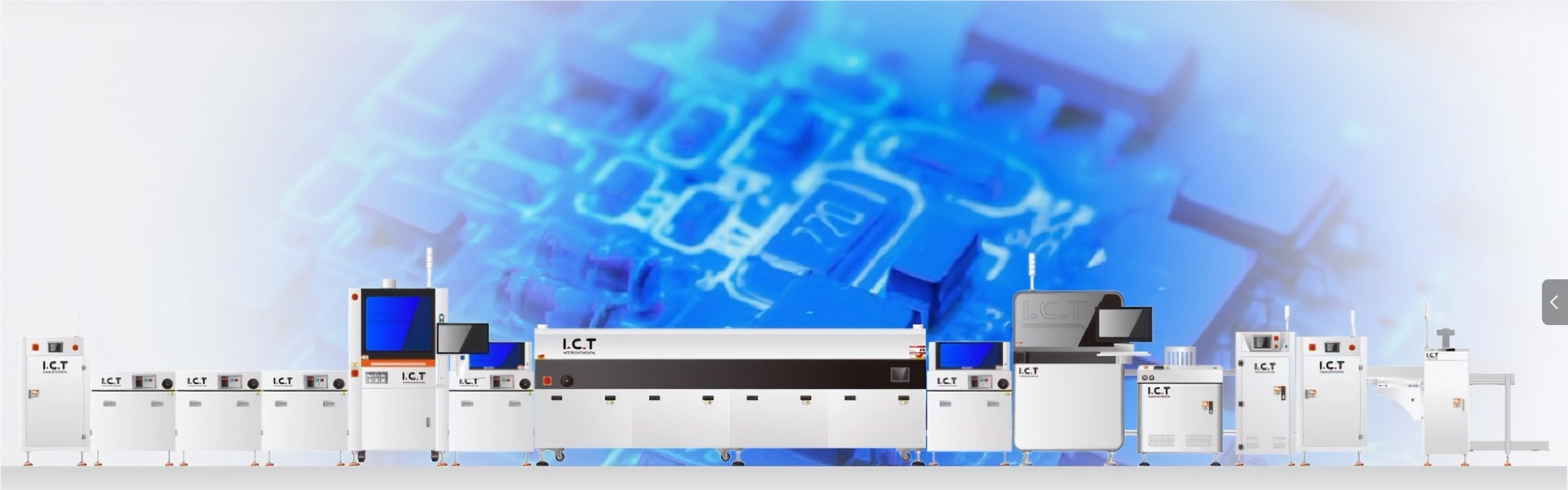

PCBA conforme coating lijnmachines

I.C.T produceert en levert hoge snelheid selectieve conforme coatingmachines voor het automatiseren van de conforme coating van PCBA's.

Selectieve conforme coatingmachine

4 Axis Conformale coatingmachine: X, Y, Z, U

Optiefunctie:

PCBA Bottom Return

CCD visueel systeem

Lijmbewakingssysteem

voedings- en reinigingssysteem

Automatische terugkeer naar een baan

Lees meer

Neem contact met ons op

PCBA conforme coatingmachines

Een PCBA -conforme coatingmachine zorgt voor uitgebreide bescherming en betrouwbaarheid voor PCB's door een precieze, geautomatiseerde en selectieve coatingtoepassing binnen het gehele conforme coatingproces te bieden.

Specificatie van PCBA conforme coatingmachine:

Model	I.C.T-T550U	I.C.T-T550U	I.C.T-T600U	I.C.T-T650
Aantal kleppen	2 (Atomisatieklep 1head, precisieklep 1 kop)	2 (Atomisatieklep 1 kop Precisieklep 1 kop	2 (Atomisatieklep 2 -kop)	4 (Atomisatieklep 2head, precisieklep 2head)
Controlemethode	IPC + Motion Control Card
Aantal spillen	X, Y, Z	X, y, z, u	X, Y, Z	X, Y, Z
Kleprotatiehoek	Nvt	± 180 °	Nvt	Nvt
Klep Schot	Nvt	0 ~ 35 °	Nvt	Nvt
PCB -maat	5050 ~ 450460 mm
Spilaandrijving	Geïmporteerde servomotor + kogelschroefmodule
Werkroute	X = 450 mm, y = 450 mm, z = 100 mm
Werkhoogte	900 ± 20 mm
Transportbaan	Speciale aluminium legeringspoor + roestvrijstalen ketting
Coatingcapaciteit	10L
Automatische reiniging van kleppen	met 5l -druktank
Dimensie	L910W1600H1700MM

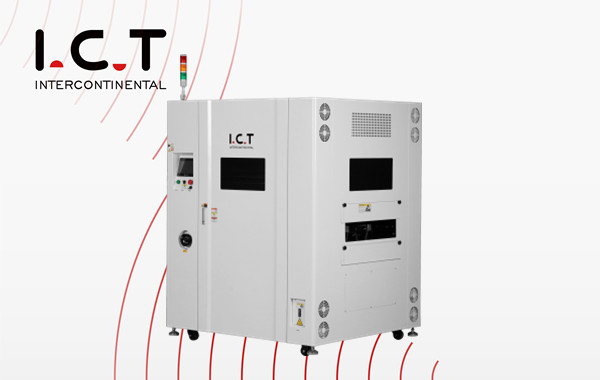

UV -uithardende oven

De UV-uithardende oven is een kosteneffectieve droogoven die wordt geproduceerd door I.C.T, die UV-lichthardingcoatings uitharden, zoals UV-verf, UV-lijm, UV-inkt of UV-vernis, enz., Vervolgens gevolgd door injectie-type of print meerdere materialen in een direct oppervlak uitgehard en gedroogd.

UV -licht: Geïmporteerde materialen, stabiele prestaties, stroom en lichtintensiteit kunnen worden aangepast om aan verschillende gebruiksbehoeften te voldoen, uvcuring wordt gebruikt en LED -lichten zijn optioneel.

Transportsysteem: Het kettingtransportsysteem met convexe as voorkomt effectief dat PCB vastloopt. De motor regelt de snelheid en de stoppositie is nauwkeurig.
Beveiligingsdeurslot: Mechanische deurslotsensor, wanneer de voor- en achterdeuren worden geopend, werkt de machine niet meer om de veiligheid van personeel in de grootste mate te waarborgen.
Elektrisch tillen UV -licht: De motor past de hoogte van de UV -lamp aan om de efficiëntie te verbeteren en zich flexibel aan te passen om aan verschillende gebruikseisen en procesvereisten te voldoen.
Breakout -cover: Verstelbare boven- en onderste metalen deurdeksels, pas de hoogte van de ingang aan en ga volgens de werkelijke behoeften, het minimaliseren van de ontsnapping van UV -uithardingslicht.

Specificatie van UV -uithardende oven:

Model	I.C.T-U1	I.C.T-U2
Vervoer	Roestvrijstalen ketting	Roestvrij stalen lange pin -ketting, 35b pin lengte 5 mm, voeg roestvrijstalen tabbladen toe.
Besturingssysteem	Instrument	PLC+touchscreen
Transportsnelheid	500 ~ 5000 mm/min	0,5 ~ 3,5 m/min
UV -lichtbron	UVA -band
Hoofdgolflengte	365 nm
Lichtintensiteitsbereik		100 ~ 260 MW/cm2
UV -lichte hoogte door het transportoppervlak te transporteren		80-150 mm elektrisch verstelbaar
PCBA -breedte	500 mm	50 ~ 500 mm, handmatige aanpassing, bestand tegen 5kg gewicht
Koelmethode	Fan	Luchtkoeling
Uitlaatvolume	35 m³/min*1 uitlaat	15m³/min*2 uitlaten
Dimensie (LWH)	18009701835mm	150011001720mm

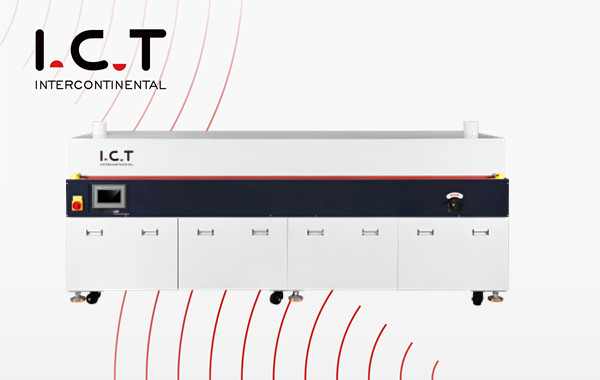

IR -uithardende oven

De IR-oven is kosteneffectief uithardende oven geproduceerd door I.C.T, voornamelijk om de toepassing van lijm toepassen aan te pakken. Anti-corrosie verf droog.

IR -systeem:Modulair ontwerp, handig voor onderhoud, geïmporteerde IR -verwarmingspijp, uniforme warmte, bodem roestvrijstalen reflectie, laag warmteverlies van afgesloten oven.

Transportsysteem:Speciale transmissiestructuur, verhardingsbehandeling, behandeling met belasting, geen vervorming van geleidrail, in staat om met producten van verschillende materialen en gewichten om te gaan.

Specificatie van IR -uithardende oven:

Model	I.C.T-IR3	I.C.T-IR4
Aantal verwarmingszones	UP3 / Bottom0	UP4/Bottom0
Lengte van verwarmingszones	2500 mm	3500 mm
Bodemverwarming	Optioneel	Optioneel
Vervoer	Rail
Besturingssysteem	Touchscreen+PLC
Verwarmingsmodus	IR (hot air optioneel)
Transport hoog	900 ± 20 mm
Max PCBA -hoogte	± 100 mm
Max breedte van PCBA	460 mm
Uitlaatvolume	10m³/min*2 uitlaten
Dimensie (LWH)	300011501200 mm	400011501200 mm

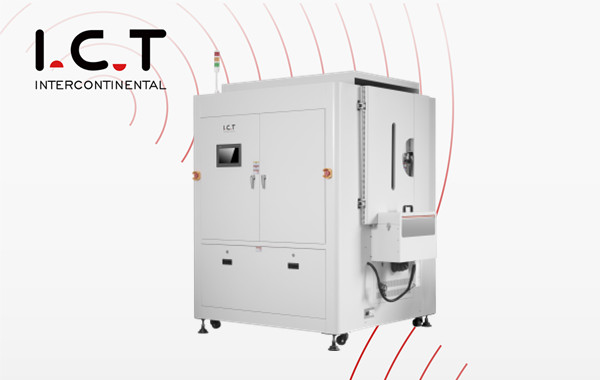

Verticale uitharding oven

Een verticale uithardende oven is een gespecialiseerde apparatuur die is ontworpen voor uithardings- en droogcoatings, lijmen of andere materialen die worden toegepast op verticale oppervlakken. In tegenstelling tot traditionele horizontale ovens, heeft het een verticale kamer die een efficiënte verwerking van componenten met verticale oriëntaties mogelijk maakt.

Boost de productiecapaciteit: Verbeter de algehele doorvoer en efficiëntie.
Verbetering van de uithardingskwaliteit: Bereik superieure en consistente uithardingsresultaten.
Operationele kosten verlagen: Lagere kosten door efficiënt gebruik en onderhoud.
Compact en ruimtebesparende ontwerp: In-line verticale reflow-oven heeft een compacte structuur, het optimaliseren van de workshopruimte en het minimaliseren van voetafdruk.

Specificatie van verticale uitharding oven:

Model	I.C.T V-320
PCB -maat	L120W160 ~ L400W350mm (lengte kan worden aangepast)
PCB -gewicht met armatuur	Max 3 kg/pc
Transporthoogte	900 ± 20 mm
Open hoogte	Top 50 mm/onderste 50 mm
Opslag	Verticale opslag
Opslagcapaciteit	60 pc's
Uithardingstijd	≥5 minuten
Verwarmingszone	4 Zone (identieke temperatuurinstelling)
Verwarmingstijd	10min (tot 150 ℃)
Controlemethode	Touchscreen+industriële controlebord
Dimensie	L2480W2100H2250mm

Conforme coatingkleppen

Kies de conforme coatingkleppen om optimale coatingresultaten en efficiëntie te garanderen op basis van coatingmaterialen, applicatiemethoden, precisievereisten, productiesnelheid, onderhoud en duurzaamheid en compatibiliteit met apparatuur.

Neem contact met ons op en vind de perfecte conforme coatingklep voor uw behoeften.

Onderzoek nu

Hoe kies ik de conforme coating -oplossing voor uw SMT -fabriek?

De conforme coatinglijnen zijn zeer flexibel, kunnen de meest geschikte oplossingen bereiken op basis van het product van de klant om maximale voordelen te bereiken.
Het kan worden toegepast in een breed scala van verschillende veld, zoals auto -elektronica, ruimtevaart, medische hulpmiddelen, enz.

Belangrijkste voordelen:
Geavanceerde conforme coatingmachine:
Volledig geautomatiseerd systeem kan automatisch de initiële afstand en coatingbreedte detecteren, de nieuwe verbeterde versterkingsklep kan een nauwkeurigere coating bereiken en aanpassing ondersteunen.

PCBA -coating transportband:

UV -licht binnenin kan het coatinggebied nauwkeurig detecteren.

High-performance uithardende oven:
geschikte uithardende ovens kunnen worden aangepast volgens functies van de producten van de klant.

Succesvolle gevallen en after-sales services

One-stop slimme fabrieksoplossing voor LED-verlichtingsproductie in Tadzjikistan

I.C.T levert een conforme coatinglijn met retourfunctie in Mexico

I.C.T Global Technical Support voor Automotive Electronics - Europe Station

Stuur nu onderzoek

Waarom kiezen voor ons

7*24 uur service

Om ervoor te zorgen dat de eerste keer om klant na de verkoopproblemen op te lossen.
Professioneel techincal team

Aangepaste oplossing volgens klantvereisten voor slimme fabrieken
Lokalisatiedienst

Lokale partnerservice of I.C.T -ingenieur gaan naar Customer Factory.
Assistentie op afstand

Verbind met uw apparatuur via beveiligde kanalen, lost problemen op zonder een on-site bezoek.

Gerelateerde conforme coatinglijnapparatuur

Automatiseer uw PCB -conforme coatinglijn met selectieve conforme coatingmachine, IR & UV -uithardende oven, coatingtransporteurs en meer.
I.C.T heeft al uw PCB -coatinglijnoplossingsbehoeften behandeld.

PCBA-coatingmachine

Veelgestelde vragen over conforme coatingmachines

Wat is conforme coating?

Conformale coating is een beschermende film die wordt toegepast op printplaten om een barrière te creëren tussen verontreinigingen en het bord. Het fungeert als een isolerende laag terwijl het PCB -oppervlak wordt beschermd.
Wat zijn de voordelen van geautomatiseerde selectieve conforme coating?

Consistentie van toepassingen: Geautomatiseerde selectieve conforme coatingmachines uitgerust met gespecialiseerde sproeiers zorgen voor de toepassing van conforme coatings met uitzonderlijke nauwkeurigheid en consistentie.
Verminderde fabrieksfouten: Het gebruik van robotsystemen om conforme coatings toe te passen, vermindert het risico op fabrieksfouten aanzienlijk, wat resulteert in producten van hogere kwaliteit met minder fouten.
Verminderde arbeid: Handmatige processen zoals taping, maskering en handspuiten, borstelen of dompelende PCBA's zijn arbeidsintensief en inefficiënt voor middelgrote tot hoog-volume elektronica-productie. Automatisering stroomlijnt deze processen.
Kostenbesparingen: Hoewel de initiële investering in geautomatiseerde conforme coatingsystemen hoger is dan handmatige methoden, leiden de besparingen van verminderde arbeid, het minimaliseerde materiaalafval en verhoogde productie -output tot een snel rendement op investering.
Wat doet een conforme coatingmachine?

Een conforme coatingmachine is een systeem dat de toepassing van beschermende coatings op de oppervlakken van gedrukte printplaat -assemblages (PCBA's) automatiseert. Deze machines zijn ontworpen voor een hoge precisie en zijn ideaal voor het herhaaldelijk aanbrengen van coatings, waardoor consistente kwaliteit en betrouwbaarheid wordt gewaarborgd. Deze automatisering is essentieel voor het handhaven van de duurzaamheid en levensduur van PCBA's door uniforme dekking te bieden en te beveiligen tegen omgevingsfactoren.
Hoe spuit je conforme coating?

Conformale coating wordt aangebracht op het oppervlak van geprinte printplaat -assemblages (PCBA's) handmatig met een conforme coating spuitpistool of, idealiter, met behulp van een gespecialiseerd geautomatiseerd robotsysteem. Dit systeem maakt gebruik van een combinatie van spuitkleppen om de coatings met hoge precisie en kwaliteit aan te brengen, met behulp van verschillende spuitpatronen om het gewenste coatingeffect te bereiken.
Wat doet conforme coating?

Conformale coating beschermt de elektrische componenten op een PCB of PCBA en helpt falen in de beoogde omgeving te voorkomen. Het werkt als een barrière tegen factoren zoals stof, vocht, temperatuurschommelingen en fysieke schok. Verschillende soorten conforme coatings zijn geformuleerd om specifieke milieu -uitdagingen aan te pakken, waardoor de duurzaamheid en betrouwbaarheid van de elektronische assemblage wordt gewaarborgd.

Hier zijn enkele van uw zorgen:

Bij I.C.T begrijpen we dat inkoopcoatingapparatuur met veel vragen komt. Ons team is klaar met deskundige oplossingen om al uw zorgen aan te pakken en ervoor te zorgen dat u de beste beslissing voor uw behoeften neemt.

Vraag: Is er een gekanteld mondstuk? Wat is de kanteling?

Antwoord: Ja, 0-35 graden.
Vraag:Is de pijp automatisch schoon?

Antwoord:Ja, dit is een standaardfunctie.
Vraag: Is er een filter of scherm in de coatingmachine om te voorkomen dat de uitgeharde coating in de buis wordt gezogen?

Antwoord: Ja, er is een filter in het drukvat.
Vraag: Is de klep op de selectieve conforme coatingmachine die 180 graden pneumatisch of servo-aangedreven roteert?

Antwoord: Het is servo drive. Geïmporteerde servomotor+kogelschroefmodule
Vraag: Over lijm, siliconen, acryl, polyurethaan, UV, welke klep moet ik gebruiken?

Antwoord: Polyurethaan, acryl en UV kunnen allemaal de H-905-klep gebruiken, maar siliconen vereist de PD's van de lijm (specificatieblad) om de viscositeit van de lijm te bevestigen. Bevestig voordat u aanbevelen welke klep te gebruiken.
Vraag: Kan het worden gespoten met spray, stippen, lijnen, cirkels en gebiedsvullingen?

Antwoord: Ja, het kan.
Vraag: Kun je sproeiers leveren met een viscositeit van 3500cps?

Antwoord: Ja, onze standaard D0100 -klep wordt aangedreven door perslucht en heeft een speciale vloeistofafdichtingsstructuur. Toepasselijk viscositeitsbereik: 30-6500cps
Vraag: Wat is de U-as van Xyzu?

Antwoord: U-as is voor complexe boards. Het wordt gebruikt om de multi-hoektilt van de dispenseerklep aan te passen en de zijposities van het middelste kaart en hoge componenten te bedekken.
Vraag: Is er een CCD -camera in de coatingmachine?

Antwoord: Het is optioneel. CCD wordt gebruikt voor positionering van het productmarkering.

Onze geautomatiseerde conforme coatingmachines zijn specifiek ontworpen voor PCB's en PCBA's en bieden selectieve conforme coatingoplossingen met een zeer nauwkeurige.
Of u nu een 4-assige conforme coatingmachine, een tafel van het tafelblad conforme coatingmachine of apparatuur nodig hebt die geschikt is voor UV-uitharding, we hebben de perfecte pasvorm voor uw behoeften.
I.C.T biedt een breed scala aan conforme coatingmachines, waaronder die te koop, groothandel en aangepaste opties, allemaal gericht op het leveren van de beste conforme coatingmachineprijs aan onze wereldwijde klanten.

Als toonaangevende conforme fabrikanten van coatingmachines bieden I.C.T verschillende modellen, waaronder selectieve conforme coatingmachines, conforme coatingspraymachines en meer, waardoor uw productielijn een hogere efficiëntie en kwaliteit kan bereiken.

Verken onze conforme coatingmachines en PCB -aanbiedingen voor conforme coatingmachine en neem contact met ons op voor de nieuwste prijzen en beschikbaarheid.
