I.C.T-Q518D
I.C.T

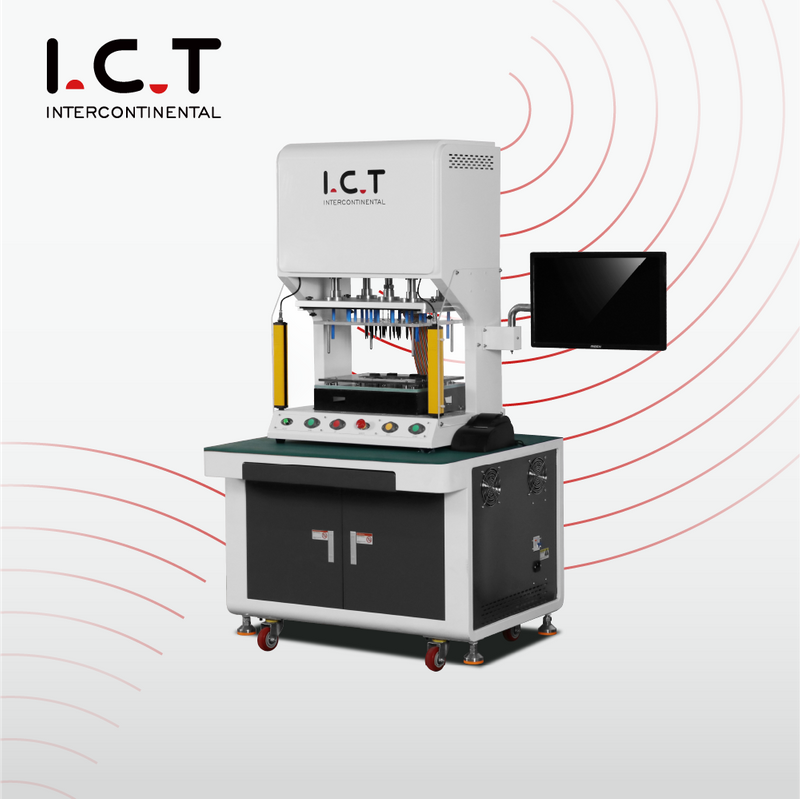

In-Circuit Test I.C.T Equipment
| Hoeveelheid: | |
|---|---|
Uitgerust met EC-jettesttechnologie
Ontwerp van CMOS + replay-switchkaart
Echte breedbandtesttechnologie
Gehumaniseerde win7-interface, eenvoudige bediening en gemakkelijk te gebruiken
Krachtige bordweergave
Vijfdraadstesttechnologie, maximaal vier terminalcomponenten kunnen worden getest
ATPD automatisch debuggen van testprogramma's
Verbeter statistische analyserapporten en controleer de productiekwaliteit effectief
| Model | I.C.T-Q518D |
| PCB-grootte | 500 mm x 380 mm (STANDAARD) |
| Testpunten | 256punten Standaard (1024punten is optioneel) |
| Wissel van kaart | 128/pot |
| Geïsoleerde punten | 10/kar |
| De testsnelheid | 0,5 sec/1024 punten (open/kort) 2 ms ~ 40 ms/stap (component) |
| Testbereik | Weerstand 0,1 Ω ~ 40M Ω De nauwkeurigheid is 0,05 Ω~ 100M Ω (2-draads) ± 1% - 5% (vier draden) 0,05 Ω. Capaciteit 1pf ~ 40MF precisie ± 2%-5%. Inductantie 1uh ~ 50h, nauwkeurigheid 2% - 5%. Diodes 0,1 ~ 6V nauwkeurigheid ± 1%-3%. Gestabiliseerde spanningsdiode 0,1 ~ 15V precisie ± 1%-3%. Meting van de VCE-verzadigingsspanning op drie aansluitingen van de β-waarde van de transistor. Test met drie aansluitingen van veldeffecttransistor VDS, CD's, RD (aan). Optische koppeling en relais, met vier aansluitingen om de geleidingsspanning of weerstand te testen. |
| Stroomvoorziening | Wisselstroom: 100 ~ 240,50/60 Hz, 3 kW |
| Afmeting (mm) | 830*830*1600 |
| Gewicht | Ongeveer: 170 kg |
* De gegevens worden verkregen bij een omgevingstemperatuur van 25℃ en een vochtigheid van 60%
* I.C.T blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
