Toepassing van de PCBA-coatinglijn met bodem retourfunctie in NEV-drie-elektrische systemen
Aantal Bladeren:0 Auteur:Site Editor Publicatie tijd: 2024-06-07 Oorsprong:aangedreven
De snelle ontwikkeling van nieuwe energievoertuigen (NEV's) heeft het drie-elektrische systeem (motorsysteem, batterijsysteem en elektrisch besturingssysteem) tot een belangrijk gebied van technologische innovatie gemaakt. In deze context biedt de toepassing van gecoate draden met bodemfeedbackfunctie een nieuwe oplossing om de prestaties en betrouwbaarheid van NEV's te verbeteren. Dit artikel onderzoekt de toepassing van deze technologie in het drie-elektrische systeem van nieuwe energievoertuigen in detail.
Casestudy: PCBA-coatinglijn met bodem retourfunctie in NEV-drie-elektrische systemen
Door Taiwan gefinancierd bedrijf met fabrieken over de hele wereld, voornamelijk OEM-productie van verschillende elektronische producten moederborden. De fabriek in Mexico, de verstrekte apparatuur is volledig automatische bodemcycluscycluscoatinglijn , de klant wordt voornamelijk gebruikt om BYD -serie energieauto drie elektrische producten te produceren, waarbij PCBA drie anti -coating, warmtedissipatie siliconen en afdichtingssiliconentoepassing betrokken zijn.
PCBA Coating Lift → PCBA Coating Conveyor transfer → Coating by PCBA coating machine → Coating inspection at inspection conveyor → Curing in IR oven → Coating inspection at inspection conveyor → Coating AOI inspection coating effect → Transfer with reject conveyor → Flipping by flipper machine → PCBA Coating Lift code scanning and judgment → Store PCBA with unloader machine

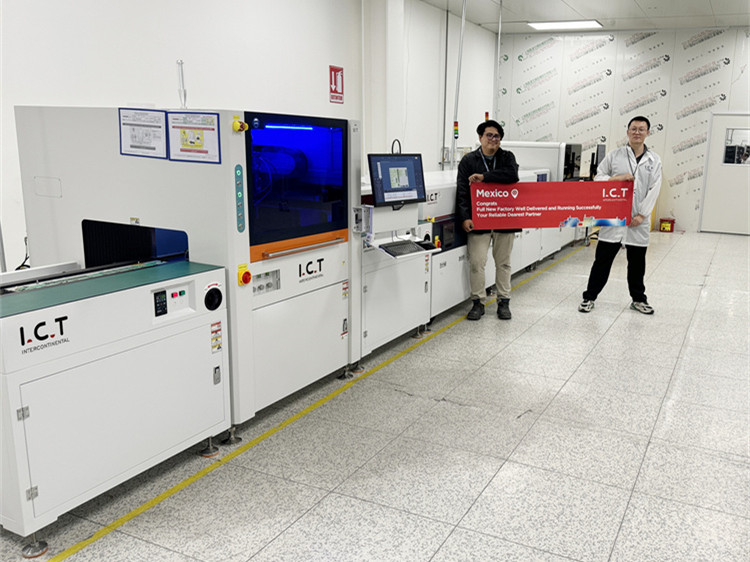

PCBA -coatinglijn met de onderste retourfunctie

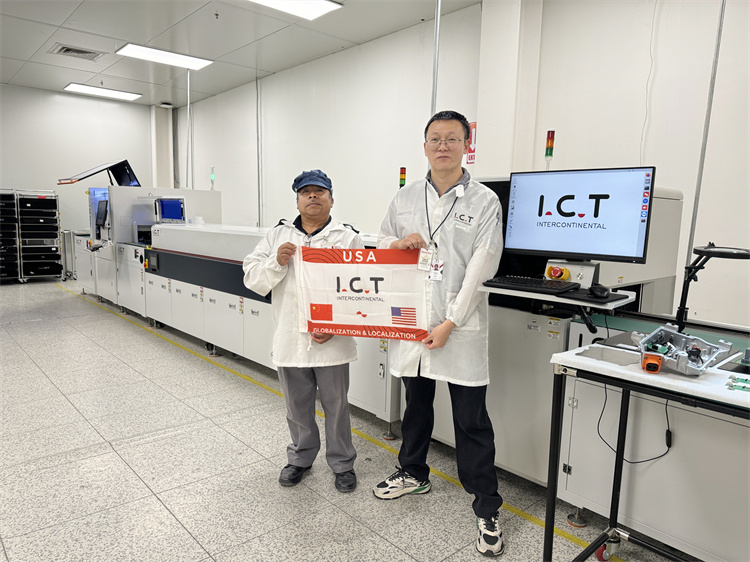

PCBA -coatinglijn met de onderste retourfunctie
Meer informatie, zie de video:
PCBA -coatingmachine -opties :
Lange bordmodus 710 mm*500 mm, UPS, lijmstroombewaking, automatische lijm roerenfunctie, automatische afsluiting alarmherinneringsfunctie wegens gebrek aan lijm, automatische programmaproepfunctie door QR -codescanning, plaatklemsysteem, onderste retourfunctie.
Coating AOI -opties :
Lange bordmodus, 710 mm*500 mm verdeeld in twee secties voor detectie, automatische programma -oproepfunctie door QR -codescanning, onderste retourfunctie.
2. Personeel van de PCBA -coatinglijn:
Volgens de configuratie van de productielijn en productaanpassing worden 1 operator en 1 ingenieur verwacht.
3. Gegevens van PCBA -coatinglijnoplossing:
PCBA -coatinglijnconfiguratie
Capaciteitsevaluatie

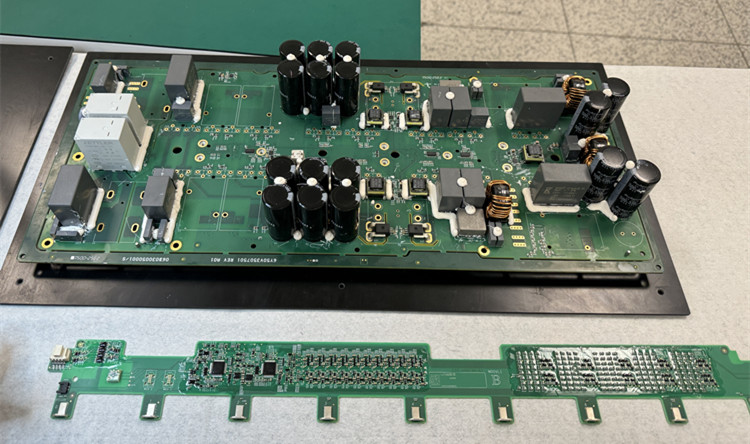

NEV drie-elektrisch systeem
Berekend op basis van de vereisten van de PCBA -grootte en coatingproces
Stroom
Max Power
Ongeveer 36 kW
Werkkracht
Ongeveer 18 kW
Ander
Berekend op basis van werkelijke apparatuur
Toepasselijke producten
Midden- en high-end producten kunnen voldoen aan de vereisten, maximale PCB-breedte: 500 mm
Lijngrootte
L19.5M*W4M, totale oppervlakte 78 vierkante meter
4. Vereisten voor PCBA -coatingproces:
1. Bovendien heeft de dikte van de primer, tussenlf en toplaag ook overeenkomstige vereisten om de redelijke verdeling van de dikte tussen elke laag te waarborgen.
2. Coatinguniformiteit: de drie-proof verflaag moet vlak, helder en uniform in dikte zijn en het oppervlak van het kussen, patchcomponenten of geleiders beschermen. Vermijd verfstroom, druipende en defecten zoals bubbels, pinholes, rimpelingen, krimpgaten en stof.
3. Coating Kwaliteit: het verfoppervlak en de componenten mogen geen defecten hebben en vreemde voorwerpen zoals bubbels, pinholes, rimpelingen, krimpgaten en stof, en er mag geen poederen of pellen zijn. Vermijd tijdens het coatingproces de ongedroogde verffilm naar believen aan.
Secundaire coating: om de dikte van producten met hoge beschermingseisen te waarborgen, kan secundaire coating worden uitgevoerd nadat de verffilm is genezen, maar het is noodzakelijk om te bepalen of deze volgens de werkelijke behoeften moet worden uitgevoerd.
De toepassing van PCBA-coatinglijnen met bodem retourfunctie in NEV-drie-elektrische systemen biedt aanzienlijke verbeteringen in prestaties, veiligheid en efficiëntie. Naarmate de technologie verder gaat, wordt het potentieel voor deze oplossingen om NEV -systemen te verbeteren nog groter. Neem voor aangepaste oplossingen en verdere vragen contact met ons op.
