I.C.T-R131 | De radiale invoegmachine

I.C.T R131 Radial Insertion Machine is een geavanceerde THT -componentinvoegingsoplossing, ontworpen om de efficiëntie van PCB -assemblagelijnen te verbeteren.
Met zijn high-speed precisie-insertie, slimme automatisering en flexibele multi-feederconfiguratie, is het de perfecte keuze voor productie van elektronica met hoge volume.

Model:
I.C.T-R131
product Merk:
I.C.T

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

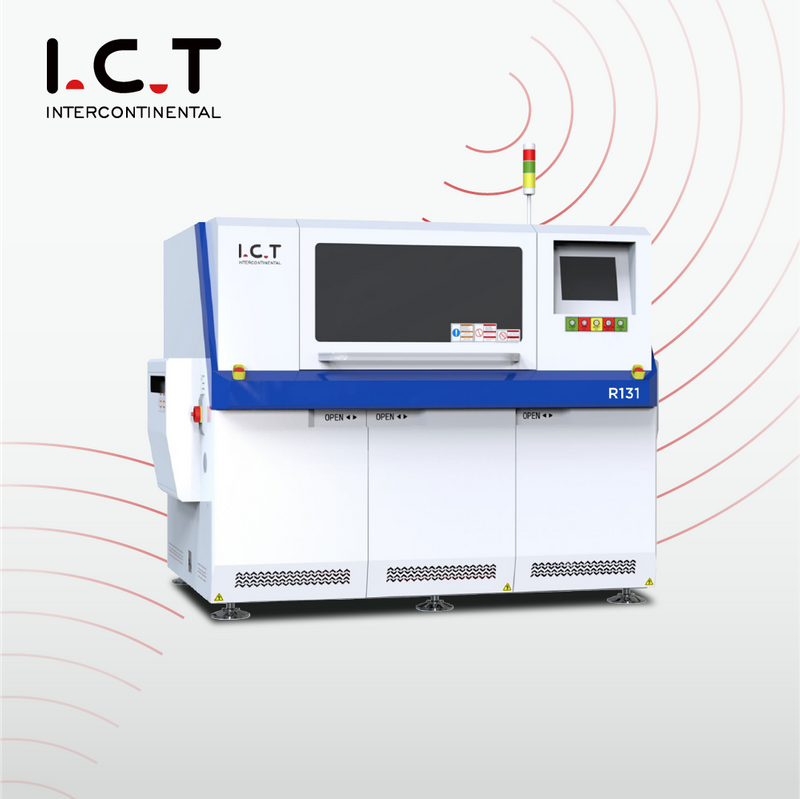

I.C.T radiale invoegmachine R131

Overzicht:

High-speed THT Component Insertion Oplossing

De I.C.T R131 Radial Insertion Machine is een snelle, geautomatiseerde THT Radial Lead Component Insertion-machine, ontworpen om PCB door gat te optimaliseren. Met een indrukwekkende insertiesnelheid van 25.000 cph, een compacte voetafdruk en geavanceerde functies zoals auto-herstel en componentdetectie, zorgt de R131 voor maximale efficiëntie en betrouwbaarheid bij de productie van elektronica.

Belangrijkste kenmerken van de radiale invoegmachine:

Snelle componentinvoeging: bereikt tot 25.000 cph (0,14s/component), waardoor de productie-efficiëntie wordt verhoogd.
Flexibele toonhoogtebereik: ondersteunt 2,5 mm, 5,0 mm, 7,5 mm en 10 mm toonhoogte, die verschillende componenten maten herbergt.
Geavanceerde automatisering: beschikt over automatische herstel- en out-of-component detectie, waardoor naadloze werking wordt gewaarborgd.
Precisie-invoegtechnologie: herkent gatposities, het aanpassen van invoeghoeken van automatisch aangepast (0 ° tot 359 °) en optimaliseert plaatsing.
Multi-feeder-ingangen: configureerbaar met 20 of 40 feeder-ingangen, aanpasbaar voor productie van componenten met een hoge mix.
Duurzaam en betrouwbaar: gebouwd met hoogwaardige componenten van toonaangevende merken zoals Delta, THK, Omron en SMC.
Gebruikersvriendelijke interface: uitgerust met een microcomputer en LCD-touchscreen voor eenvoudige programmering en bediening.

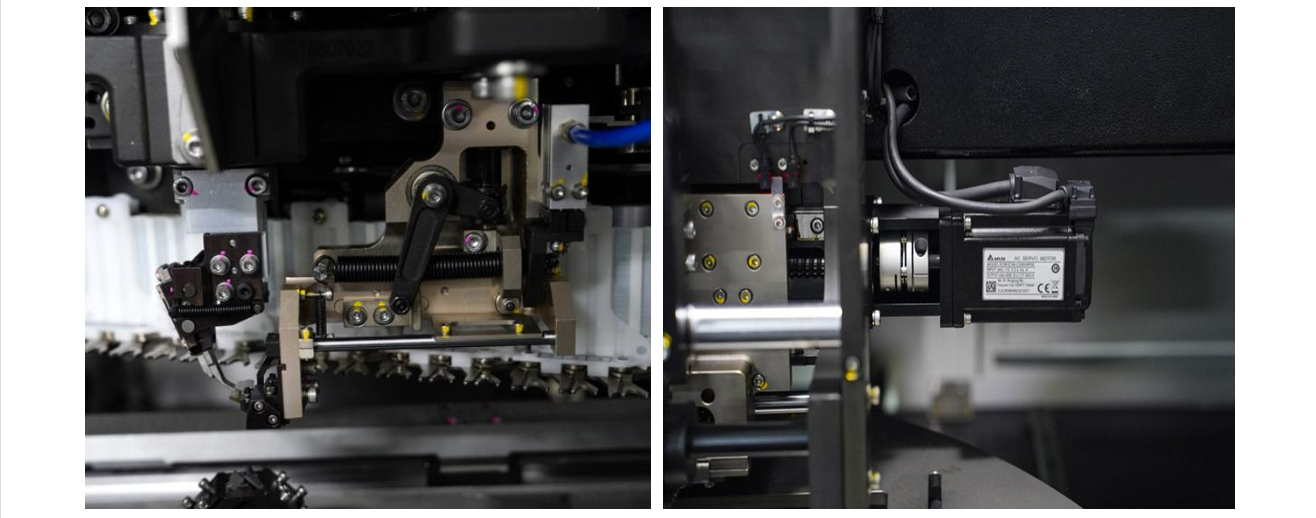

Systeem invoegen voor de radiale invoegmachine

Systeem invoegen 1

Stabiele ontwerpstructuur, geverifieerd en goedgekeurd door de klant.
Onderdelen van hoge kwaliteit gebruiken om de stabiliteit van de machine op lange termijn te garanderen.
Hoge precisiecoördinaatpositiesysteem zorgt voor een hoge precisie van insertie.
Snelle verandering van verschillende componenten zonder de productie -efficiëntie te beïnvloeden

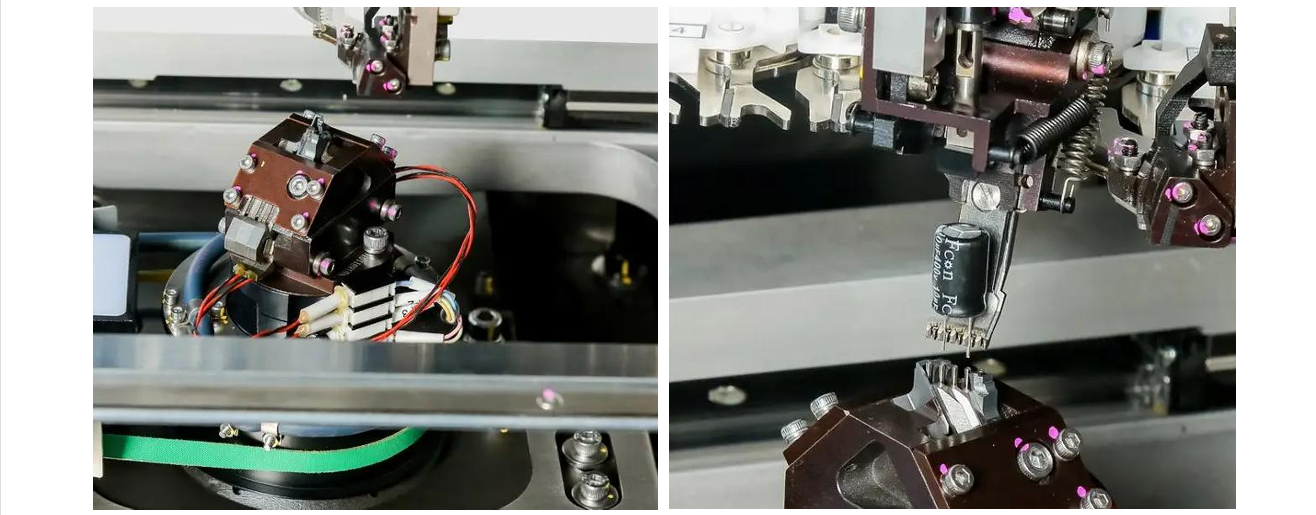

Bendsysteem voor de radiale invoegmachine

Bend System 2 1. Hoge snelheid en stabiele ontwerpstructuur.

2. Het buigproces zal de PCB niet beschadigen.

3. Eenvoudig te vervangen en te onderhouden, waardoor de productie -efficiëntie wordt verbeterd.

4. Ontwerpstructuur voor het maximaliseren van het voorverwarmingsgebied.

5. De kerncomponenten zijn gemaakt van materialen van hoge kwaliteit, terwijl de bewegende delen van geïmporteerde materialen zijn gemaakt.

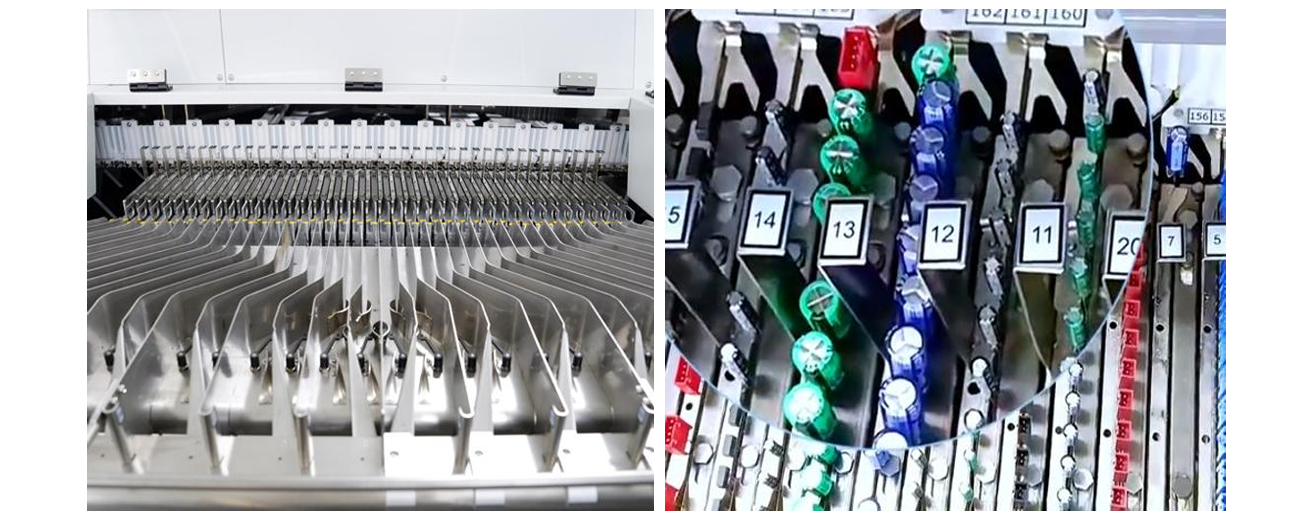

Voedingssysteem voor de radiale invoegmachine

Voedingssysteem 3

Hoog aanpassingsvermogen, gemakkelijk te bereiken automatisch opnieuw-run-voeding.
Non-stop-referenties om de productie-efficiëntie te verbeteren.
20 of 40 feeder -ingangen, meer ingangen zijn optioneel.
Gemakkelijk omgaan met componenten met hoge dichtheid, hoge mix.
Hoge snelheid snijpapiersysteem, snelle snelheid, laag geluid.

Toepassing van de radiale invoegmachine:

De I.C.T R131 is ideaal voor fabrikanten in auto -elektronica, consumentenelektronica, productie van voeding en LED -verlichtingsindustrie. Het behandelt efficiënt verschillende radiale geplakte componenten, waaronder condensatoren, weerstanden, LED's, transistors en mini -schakelaars.

Specificaties:

Model	R131M	R131H
Component feederinvoer	20 -stcs	40 -stks
Invoegsnelheid	25000 cph, (0,14s, 0,20s, 0,25s, 0,30s/pointchangable
Inbrengen	2p : 2,5 mm/5,0 mm; 3.5p : 2,5 mm/5,0 mm/3,5 mm; 3p : 2,5 mm/5,0 mm/7,5 mm; 4p/t4p : 2,5 mm/5,0 mm/7,5 mm/10,0 mm, bevestigspanbycomponenten
Invoegherstel	Auto herstel
Invoegingsrichting	0 ~ 360 ° richting door 1 ° toenemen
Component Heigh	23 mm, (optioneel: 26 mm)
Component Type:	Condensator, transistor, ED, miniswitch, weerstand, radiaal geplakte component, veer, plug etc.,
Invoegprecisie	0,05 mm
PCB -maat	5050 ~ 508381mm
Invoeggebied	5040 ~ 500375mm
PCB opgelost	Pin+klem
Transporthoogte	900 ± 20 mm
Transporttijd	3-4s
Werken	Microcomputer, LCD -aanraakscherm
Stroomvoorziening	3P5W, 380VAC ± 10%, 50/60Hz
Stroom	3.5kva

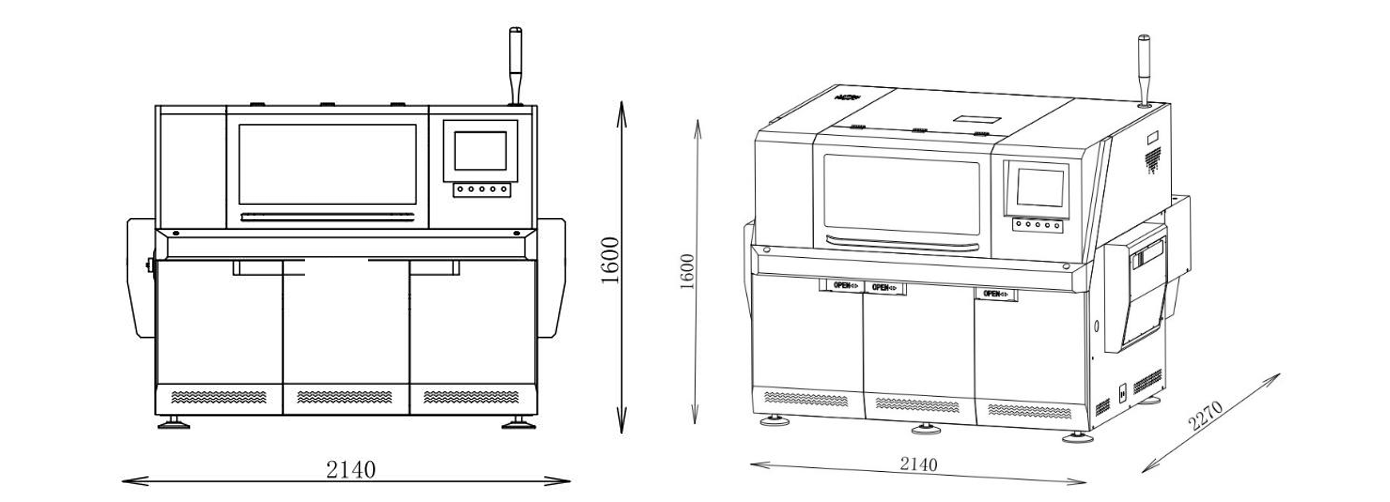

Dimensie	L1760W2140H1600MM
Gewicht	2200 kg

* I.C.T blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.

Radiale invoegmachine R131

Waarom kiezen voor I.C.T R131 Tht Radial Insertion Machine?

Industrie-toonaangevende technologie: state-of-the-art tht Insertion Machine met AI-aangedreven positioneringsnauwkeurigheid.
Kosteneffectieve productie: verlaagt de arbeidskosten en tegelijkertijd de kwaliteit van de PCB-assemblages verbeterd.
Wereldwijde ondersteuning na de verkoop: ondersteund door I.C.T Worldwide Service Network, wat zorgt voor probleemloze operatie.
