Soldeerpasta printer

Of u nu op zoek bent naar volledige automatisering, precieze herhaalbaarheid of gemakkelijke flexibiliteit
I.C.T heeft een soldeerpasta -printer die aan uw specifieke behoeften kan voldoen.
Van lage tot middelgrote tot hoog volume PCB -assemblage, I.C.T -machines biedt betrouwbare soldeerpasta afdrukken.

Soldeerpasta printers

I.C.T produceert en levert hoge precisie SMT -stencilprinters voor PCB -assemblage.


In de SMT -industrie zijn de printers van de soldeerpasta cruciaal voor het assemblageproces van gedrukte printplaten (PCB's).
De SMT -printers brengen soldeerpasta nauwkeurig toe op de PCB, waardoor de optimale plaatsing van componenten wordt gewaarborgd. Hun precisie heeft direct invloed op de kwaliteit en betrouwbaarheid van het eindproduct, het verminderen van defecten en het verbeteren van de productie -efficiëntie. Met ontwikkelingen in technologie bieden moderne soldeerpasta-printers hoge snelheid, flexibiliteit en gebruiksvriendelijke werking, waardoor ze essentieel zijn voor het voldoen aan de eisen van de snelle productieomgeving van vandaag.

Automatisch afdrukken 4034

I.C.T-4034 Volledig automatische inline SMT-stencilprinter



PCB -maat: 50*50 ~ 400*340 mm
Stencil frame maat: 470*370 ~ 737*737mm
Reiniging: droog, nat, vacuüm, reinigingsbuiskern: 410 mm*Ø20 mm; Reinigingspapier: 380 mm*10m
Standaard 2D -inspectie
Cyclustijd: <7,0 seconde

  • Toepassing in PCB -montage
    In het PCB -assemblageproces is de soldeerpasta -printer een kritieke eerste stap. De uniforme coating van soldeerpasta heeft direct invloed op het solderende effect van componenten. Via het afdrukken van soldeerpasta met een hoge nauwkeurigheid kan de soldeerpasta-printer ervoor zorgen dat er een juiste hoeveelheid soldeerpasta op elke pad is, waardoor het slagingspercentage van plaatsing wordt verbeterd.
  • Impact op productie -efficiëntie en productkwaliteit
    Het gebruik van soldeerpasta -printer kan de productie -efficiëntie aanzienlijk verbeteren. De hoge snelheid en hoge precisie van geautomatiseerde afdrukapparatuur voor soldeerpasta maken massaproductie mogelijk en verkort de productiecyclus. Bovendien vermindert een nauwkeurige toepassing van soldeerpasta de kans op defecten zoals kortsluiting en koud solderen, waardoor de algehele kwaliteit van het product wordt verbeterd. Betrouwbare soldeerverbindingen verbeteren niet alleen de prestaties van de bord, maar verlagen ook de kosten- en onderhoudskosten.
Hoge precisie

SMT -stencilprinters zijn ontworpen voor uitzonderlijke nauwkeurigheid, zodat soldeerpasta uniform over elke kussen wordt toegepast. Deze precisie is cruciaal voor effectief solderen, waardoor de kans op defecten wordt verminderd en de algehele productbetrouwbaarheid bij het afdrukken van soldeerpasta wordt verbeterd.
Snelheid en efficiëntie

De geautomatiseerde processen van soldeerpasta-printers verhogen de productiesnelheid aanzienlijk, waardoor de productie van een hoge volume mogelijk is zonder de kwaliteit in gevaar te brengen. Deze efficiëntie vermindert niet alleen de algehele productietijd, maar helpt ook bij het halen van strakke deadlines in de markt voor concurrentieelektronica.
Veelzijdigheid

Solderpasta -printers kunnen een breed scala aan PCB -maten en -typen herbergen, waardoor ze zeer aanpasbaar zijn aan diverse productiebehoeften. Of het nu gaat om kleine batches of grootschalige bewerkingen, deze printers zijn essentieel voor veelzijdige soldeerpasta-printtoepassingen.
Verminderd afval

Door te zorgen voor een precieze toepassing van soldeerpasta, minimaliseren SMT -stencilprinters overtollig materiaalgebruik. Deze vermindering van afval leidt tot lagere operationele kosten en draagt ​​bij aan de duurzaamheid van het milieu, waardoor het een slimme keuze is voor fabrikanten die zich richten op efficiëntie.
Integratie met andere apparatuur

Soldeerpasta-printers integreren eenvoudig met andere SMT-apparatuur, zoals pick-and-place machines en soldeersystemen. Deze naadloze integratie creëert een gestroomlijnde productielijn, het verbeteren van de workflow en het maximaliseren van de productiviteit gedurende het hele afdrukproces van de soldeerpasta.

SMT stencilprinter in SMT -assemblagelijn

I.C.T biedt een verscheidenheid aan automatische SMT-soldeerpasta-printers, waaronder volledig automatische inline en semi-automatische modellen met visiehulp.



Of u nu op zoek bent naar volledige automatisering, precieze herhaalbaarheid of gemakkelijke flexibiliteit, I.C.T heeft een SMT -stencilprinter die kan voldoen aan de specifieke behoeften van uw bedrijf.
Van lage tot middelgrote tot hoog volume PCB -assemblage, I.C.T -machines biedt betrouwbare soldeerpasta afdrukken.


Vertel ons de maximale PCB -kaartgrootte van uw product en we zullen een geschikte SMT -stencilprinter voor u configureren.

  • Volledig Auto SMT stencilprinters

    Zorg voor snelle, precisieafdrukken met minimale menselijke tussenkomst, het maximaliseren van efficiëntie en consistentie voor grootschalige productie.

    Volledig automatische stencilprinters


    Functies: Deze SMT -printers werken met minimale menselijke interventie, met behulp van geavanceerde automatisering voor taken zoals stenciluitlijning, plakafwijking en inspectie. Ze zijn uitgerust met functies zoals vision -systemen voor precieze uitlijning en automatische reinigingscycli.
    Toepassingen: Ideaal voor productieomgevingen met een groot volume, zijn volledig automatische SMT-stencilprinters perfect voor fabrikanten die de efficiëntie en consistentie willen optimaliseren. Ze zijn goed geschikt voor grootschalige productie van elektronica waar snelheid en precisie van cruciaal belang zijn.





    Klik op de afbeelding om een ​​video van de LED -productielijn te bekijken.
    Specificatie van volledig automatische SMT -stencilprinters:

    Model I.C.T-4034 I.C.T-5134 I.C.T-5151 I.C.T-6534
    Framegrootte 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm
    Framedikte 25 ~ 40 mm
    PCB -maat 50*50 ~ 400*340 mm 50*50 ~ 510*340 mm 50*50 ~ 510*510 mm 50*50 ~ 650*340 mm
    PCB -dikte -aanpassing 0,4 ~ 6 mm (optie: 10 ~ 15 mm); Warpage <1%
    PCB -dikte Handmatige aanpassing
    Transporthoogte 900 ± 20 mm
    Transportrichting Links-rechts; Rechts-links; Links-links; Rechtstreeks
    Transportsnelheid Max 1500 mm/s
    Ondersteuningssysteem Magnetische pin/up-down tabel aangepast/ondersteuningsblok
    Schoonmaaksysteem Droog, nat, vacuüm
    Afdruknauwkeurigheid ± 0,025 mm
    Stroomvoorziening AC 220 ± 10%, 50/60Hz, 3KW
    Dimensie (mm) 1220*1355*1500 1220*1550*1500 1220*1355*1500 1330*1370*1500

  • Semi-Auto SMT Stencil Printers



    Bied een evenwichtige aanpak met geautomatiseerde functies en handmatige besturing, waardoor ze veelzijdig zijn voor middelgrote productie en flexibele batchgroottes.

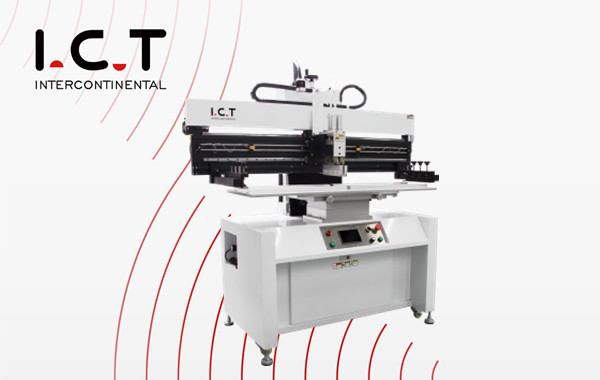

    Semi-automatische stencilprinters

    Functies: Deze SMT -printers vereisen een handmatige werking, zoals het laden van de PCB en het aanpassen van instellingen, terwijl ze nog steeds geautomatiseerde functies bieden, zoals pneumatische pasta -aflevering en verstelbare afdruksnelheden. Ze bieden een balans tussen gemak en controle.
    Toepassingen: Het beste voor middelgrote productie, semi-automatische SMT-stencilprinters zijn geschikt voor bedrijven die flexibiliteit nodig hebben in batchgroottes. Ze richten zich op fabrikanten die arbeid willen verminderen met behoud van een bepaald niveau van handmatig toezicht.









    Klik op de afbeelding om een ​​video van de productielijn van Smart Meter te bekijken.

    Specificatie van semi-automatische stencilprinters:

    Model I.C.T-P3 I.C.T-P6 I.C.T-P12 I.C.T-P15
    Nauwkeurigheid ± 0,05 mm ± 0,05 mm ± 0,05 mm ± 0,05 mm
    PCB -maat 300*350 mm 600*350 mm 1200*350 mm 1500*350 mm
    Platformgrootte 500*400 mm 700*400 mm 1250*400 mm 1650*400 mm
    Stencilgrootte (mm) 370*470-550*650 370*470-1000*650 370*470-1500*650 370*470-1750*650
    PCB -dikte 0,2-6 mm
    Stencil positionering Handmatig
    Fietstijd <10 sec.
    Stroomverbruik 200W
    Stroomvoorziening 1-pH, 220VAC 50/60Hz
    Platformhoogte 950 mm
    Dimensie (L*W*H) 850*750*1650 mm 1050*750*1650 mm 1660*750*1650mm 2100*750*1650 mm
    Optie: speciale maat kan worden aangepast


  • Lange bord SMT STENCOL -printers



    Specifiek ontworpen voor uitgebreide PCB's, waardoor de toepassing van uniforme soldeerpasta op lange oppervlakken zorgt, ideaal voor industrieën die precisie vereisen in langwerpige printplaten.

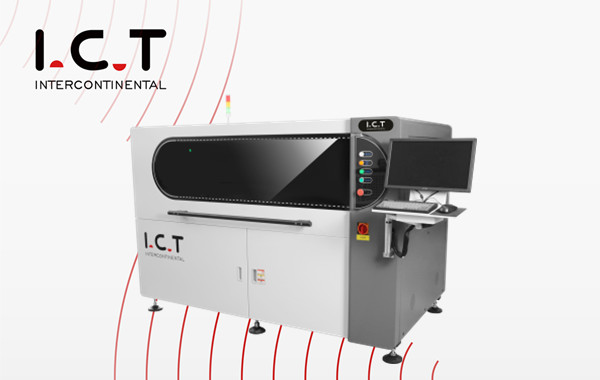

    Lange bord stencilprinters

    Functies: Specifiek ontworpen voor langere gedrukte printplaten, deze lange bord SMT -printers hebben uitgebreide printgebieden en gespecialiseerde uitlijningssystemen voor de unieke afmetingen van lange planken. Ze zorgen voor een uniforme pasta -toepassing over de gehele lengte van het bord.
    Toepassingen: Ideaal voor industrieën zoals telecommunicatie en industriële apparatuur, zijn Long Board SMT -stencilprinters essentieel voor applicaties die een nauwkeurige aanvraag voor soldeerpasta vereisen op langwerpige PCB's, waardoor betrouwbare prestaties worden gewaarborgd.




    Klik op de afbeelding om een ​​video van de SMT/DIP -productielijn te bekijken.
    Specificatie van Long Board SMT Stencil -printers:

    Model I.C.T-1200 I.C.T-1500
    Framegrootte (mm) 737*300 ~ 1500*750 1100*300 ~ 1800*750
    Framedikte 25 ~ 40 mm
    PCB -maat (mm) 80*50 ~ 1200*350 80*50 ~ 1500*450
    PCB -dikte 0,4 ~ 6 mm (programma -instellingen, automatische aanpassing)
    Transporthoogte 900 ± 20 mm
    Verwarmingsmodus IR (hot air optioneel)
    Transport hoog 900 ± 20 mm
    Transportrichting Links-rechts; Rechts-links; Links-links; Rechtstreeks
    Ondersteuningssysteem Magnetische pin/up-down tabel aangepast/ondersteuningsblok
    Schoonmaaksysteem Droog, nat (vacuüm is optie)
    Dimensie (L*W*H) L2200*W1200*H1500MM L2500*W1200*H1500MM

  • Precisiehandleiding SMT stencilprinter

    Dit is een handmatige printmachine voor PCB -soldeerpasta, geschikt voor Kleinschalige productie- en aangepaste projecten waar flexibiliteit essentieel is.

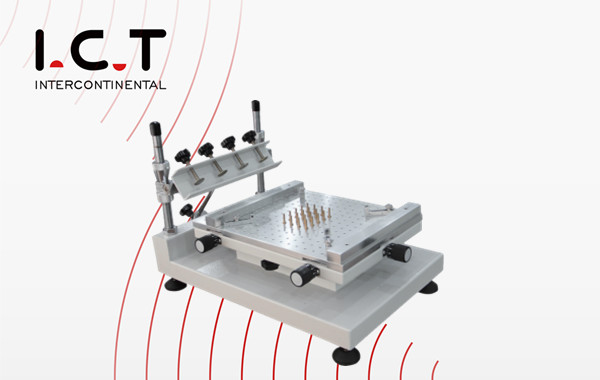

    Precisiehandleiding stencilprinter
    Functies: Deze SMT -printers vertrouwen op handmatige werking, waardoor de operator het hele afdrukproces kan regelen. Ze bieden eenvoud en veelzijdigheid, vaak met verstelbare printsnelheden en eenvoudige stencilbelasting.
    Toepassingen: Het meest geschikt voor kleinschalige productie en gespecialiseerde projecten, precisiehandleiding SMT-stencilprinters zijn ideaal voor fabrikanten die flexibiliteit en controle over het afdrukproces nodig hebben. Ze zijn perfect voor onderzoeks- en ontwikkelingsinstellingen of runs met een laag volume waar aanpassing nodig is.




    Specificatie van handmatige SMT -stencilprinter ：

    Model I.C.T SMT handmatige printer
    Werkplatformgrootte 300*400 mm
    Max PCB -maat 300*300 mm
    Max stencil maat 370*470 mm
    Snelheid Met de hand controle
    Dikte 0-80 mm
    Hoogte 190 mm
    Nauwkeurigheid ± 0,01 mm
    X, y -asaanpassingsgrootte 10 mm
    Dimensie 540*380*390mm
    Gewicht 30 kg

Hoe kies je de juiste SMT -soldeerpasta -printer?

PCB -ontwerpcomplexiteit:

Overweeg de complexiteit van uw PCB -ontwerpen. Als uw PCB -boards fijne pitch -componenten of ingewikkelde lay -outs hebben, hebt u een soldeerpasta -printer nodig die een hoge precisie en verstelbare instellingen biedt om deze complexiteiten tegemoet te komen.


Productieschaal:

Beoordeel uw productievolumevereisten. Voor productie met een groot volume is een volledig automatische soldeerpasta-printer ideaal voor het maximaliseren van de efficiëntie. Omgekeerd, voor lagere volumes of prototypes, kan een semi-automatische of handmatige soldeerpasta-printer voldoende zijn.


Kostenefficiëntie-analyse:

Overweeg de totale kosten van de machine, inclusief de aankoop-, onderhouds- en operationele kosten. Hoewel volledig automatische SMT-printers een hogere kosten vooraf hebben, bieden ze langetermijnbesparingen in arbeid en verbeterde productie-efficiëntie. Voor kleinere bedrijven kunnen semi-automatische of precisiehandleiding SMT-printers een budgetvriendelijkere optie bieden
.

Volgens de maximale PCB -grootte van uw producten om de meest geschikte en economische SMT -printmachine te kiezen.

ICT-4034 |Volautomatische SMT-stencilprinter
Volautomatische SMT-stencilprinter
I.C.T-4034 |Volautomatische SMT-stencilprinter
Inquiry
Voeg toe aan mandje
ICT-5134 |Online volautomatische soldeerpastaprinter SMT-machine voor LED
Volautomatische SMT-stencilprinter
I.C.T-5134 |Online volautomatische soldeerpastaprinter SMT-machine voor LED
Inquiry
Voeg toe aan mandje
ICT-6534 |SMT-soldeerpasta-drukmachine voor PCB-assemblage
Volautomatische SMT-stencilprinter
I.C.T-6534 |SMT-soldeerpasta-drukmachine voor PCB-assemblage
Inquiry
Voeg toe aan mandje
ICT-6561 |Volautomatische PCB-printer soldeerpasta afdrukken SMT-machine
Volautomatische SMT-stencilprinter
I.C.T-6561 |Volautomatische PCB-printer soldeerpasta afdrukken SMT-machine
Inquiry
Voeg toe aan mandje
ICT-5151 |Soldeerpasta PCB SMT Machine Schermprinter Volledig automatisch voor LED
Volautomatische SMT-stencilprinter
I.C.T-5151 |Soldeerpasta PCB SMT Machine Schermprinter Volledig automatisch voor LED
Inquiry
Voeg toe aan mandje
ICT-P3 |Semi-automatische SMT Dual Squeegee PCB-printer met hoge precisie
Semi-automatische SMT-stencilprinter
I.C.T-P3 |Semi-automatische SMT Dual Squeegee PCB-printer met hoge precisie
Inquiry
Voeg toe aan mandje
ICT-P6丨Semi-automatische SMD-soldeerpasta-drukmachine SMT-printer
Semi-automatische SMT-stencilprinter
I.C.T-P6丨Semi-automatische SMD-soldeerpasta-drukmachine SMT-printer
Inquiry
Voeg toe aan mandje
ICT-P12 |Hoge precisie semi-automatische SMT-schermstencilprinter in SMD-assemblagelijn
Semi-automatische SMT-stencilprinter
I.C.T-P12 |Hoge precisie semi-automatische SMT-schermstencilprinter in SMD-assemblagelijn
Inquiry
Voeg toe aan mandje
ICT-P15 |Hoge snelheid SMT-stencilprintermachine Semi-automatisch model
Semi-automatische SMT-stencilprinter
I.C.T-P15 |Hoge snelheid SMT-stencilprintermachine Semi-automatisch model
Inquiry
Voeg toe aan mandje
ICT-1200 |1,2 meter SMT volautomatische LED-stencilprinter
Volautomatische SMT-stencilprinter
I.C.T-1200 |1,2 meter SMT volautomatische LED-stencilprinter
Inquiry
Voeg toe aan mandje
ICT-1500 |Volautomatische LED-PCB-stencilprinters met lang bord
Volautomatische SMT-stencilprinter
I.C.T-1500 |Volautomatische LED-PCB-stencilprinters met lang bord
Inquiry
Voeg toe aan mandje

Waarom kiezen voor ons

Algemene 0-1 SMT-machine-oplossing voor hele fabriek

9
w
Productiebases
12000
㎡
Fabrieksgebied
20
+
Technisch ingenieur
1600
+
Klanten wereldwijd

Succesvolle wereldwijde gevallen en ondersteuning na de verkoop

Waar je ook bent, we zullen er zijn .
I.C.T heeft klanten over de hele wereld, of u nu in Europa, Amerika, Afrika, Azië of Oceanië bent, wij zijn aanwezig in uw fabriek wanneer u ons nodig hebt om lokale technische ondersteuning te bieden.
  • Customized SMT Solution for Automotive Electronics Manufacturing in Europe.jpg
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T New MALAYSIA SEMICON.jpg
  • I.C.T-New-MALAYSIA.jpg
  • I.C.T Global Technical Support for Customized Refolw oven in Malaysia.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.T-New-EUROPE.jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-global support-in europe.jpg

Wat onze klanten zeggen over I.C.T

Bij I.C.T is klanttevredenheid onze topprioriteit. Ontdek waarom marktleiders I.C.T vertrouwen op hun SMT -productiebehoeften.

Gerelateerde technologieën in het afdrukken van soldeerpasta

Soldeerpasta -inspectie (SPI)

Solderpasta -inspectie (SPI) is een stap voor kritieke kwaliteit die het volume, de uitlijning en de consistentie van soldeerpasta -afzettingen op de PCB evalueert na het afdrukken. Het werkt samen met soldeerpasta -printers om ervoor te zorgen dat elk kussen de juiste hoeveelheid pasta ontvangt. SPI -systemen gebruiken 3D -meettechnologie om defecten zoals onvoldoende of buitensporige pasta te detecteren, zodat de prestaties van de soldeerpasta -printer voldoen aan de vereiste normen. Het integreren van SPI in de productielijn helpt om afdrukproblemen vroegtijdig te vangen, waardoor de opbrengst wordt verbeterd en herwerken wordt verminderd.
Contact voor details

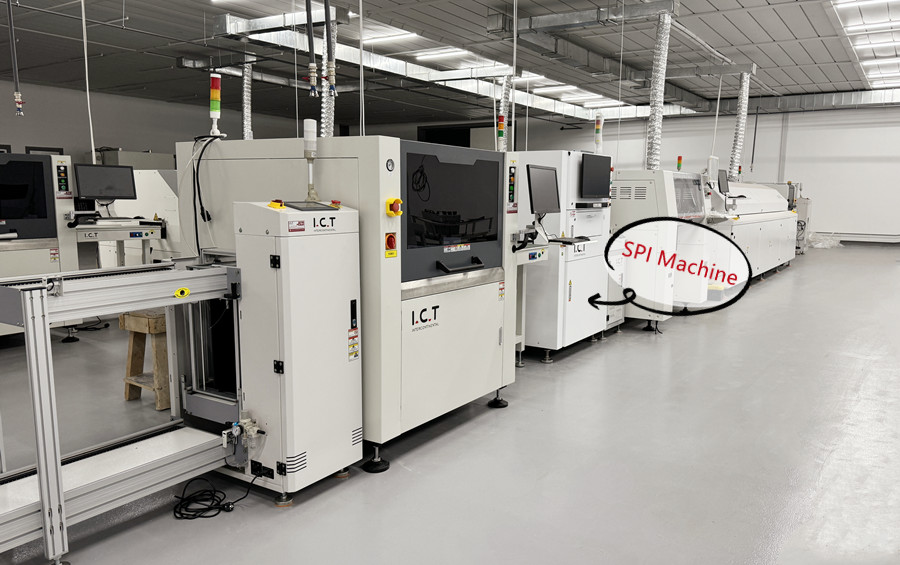

Volledig SMT -productielijn met SPI
Volledig SMT -productielijn met SPI
Nu inquriy

Veelgestelde vragen over soldeerpasta -printers

  • Wat is een SMT -soldeerpasta -printer?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT Soldeer Paste Printer is een apparaat dat wordt gebruikt om soldeerpasta gelijkmatig aan te brengen op de printplaat (PCB's). Het maakt gebruik van precieze afdruktechnologie om soldeerpasta op het ontworpen circuitpatroon aan te brengen om betrouwbare verbindingspunten te bieden voor de volgende plaatsing van componenten. De SMT-printer werkt meestal volledig of semi-automatisch en biedt plaats aan verschillende maten en soorten PCB's.
  • Wat is het werkende principe van een SMT -soldeerpasta -printer?
    加 Created with Sketch.
    形状 Created with Sketch.
    De SMT -printer gebruikt een stencil of scherm om soldeerpasta gelijkmatig te verdelen op de pads van de PCB, met behulp van mechanische of handmatige methoden voor toepassing.
  • Hoe kies ik de juiste SMT -soldeerpasta -printer?
    加 Created with Sketch.
    形状 Created with Sketch.
    Overweeg bij het selecteren van een soldeerpasta -printer de complexiteit van uw PCB -ontwerp, productieschaal en budget. Ontwerpen met hoge complexiteit zijn geschikt voor volledig automatische printers, terwijl kleinere productie kan profiteren van semi-automatische of handmatige modellen.
  • Wat zijn de belangrijkste onderhoudspunten voor een SMT -soldeerpasta -printer?
    加 Created with Sketch.
    形状 Created with Sketch.
    Reinig regelmatig het afdrukgebied en het stencil, controleer op slijtage op mechanische componenten en voer de benodigde kalibraties en professioneel onderhoud uit om een ​​efficiënte werking te garanderen.
  • Wat zijn veel voorkomende problemen met SMT -soldeerpasta -printers en hun oplossingen?
    加 Created with Sketch.
    形状 Created with Sketch.
    Gemeenschappelijke problemen omvatten ongelijke toepassing voor soldeerpasta en verkeerde uitlijning. Oplossingen omvatten het aanpassen van printerinstellingen, het controleren van stencil- en plakkwaliteit en het uitvoeren van noodzakelijk onderhoud.
  • Hoe kan ik de productie -efficiëntie van mijn SMT -soldeerpasta -printer verbeteren?
    加 Created with Sketch.
    形状 Created with Sketch.
    Het optimaliseren van afdrukparameters, het uitvoeren van regelmatig onderhoud en trainingsoperators kunnen de productie -efficiëntie aanzienlijk verbeteren.
  • Biedt u ondersteuning after-sales?
    加 Created with Sketch.
    形状 Created with Sketch.
    Ja, we bieden uitgebreide after-sales-ondersteuning, 7*24 uur service, inclusief installatie-, training- en onderhoudsdiensten om ervoor te zorgen dat uw apparatuur in optimale staat blijft.
  • Schermafdrukken versus stencil afdrukken
    加 Created with Sketch.
    形状 Created with Sketch.
    Hoewel beide methoden soldeerpasta toepassen op de PCB, wordt stencilafdrukken vaker gebruikt in SMT -productie voor hogere precisie en herhaalbaarheid. Schermafdrukken werd historisch gebruikt, maar mist de fijne controle die nodig is voor moderne elektronica. Stencil-afdrukken daarentegen gebruikt een metalen stencil om soldeerpasta precies op elk bord aan te brengen, wat cruciaal is voor PCB-ontwerpen met hoge dichtheid. Solderpasta printers vertrouwen op stencilafdrukken om nauwkeurige, herhaalbare resultaten te leveren, vooral voor complexe lay -outs en kleine componenten. De keuze tussen deze methoden hangt af van de specifieke vereisten van het PCB -ontwerp, waarbij stencilafdruk de voorkeursmethode is voor de meeste SMT -toepassingen vanwege de precisie.
