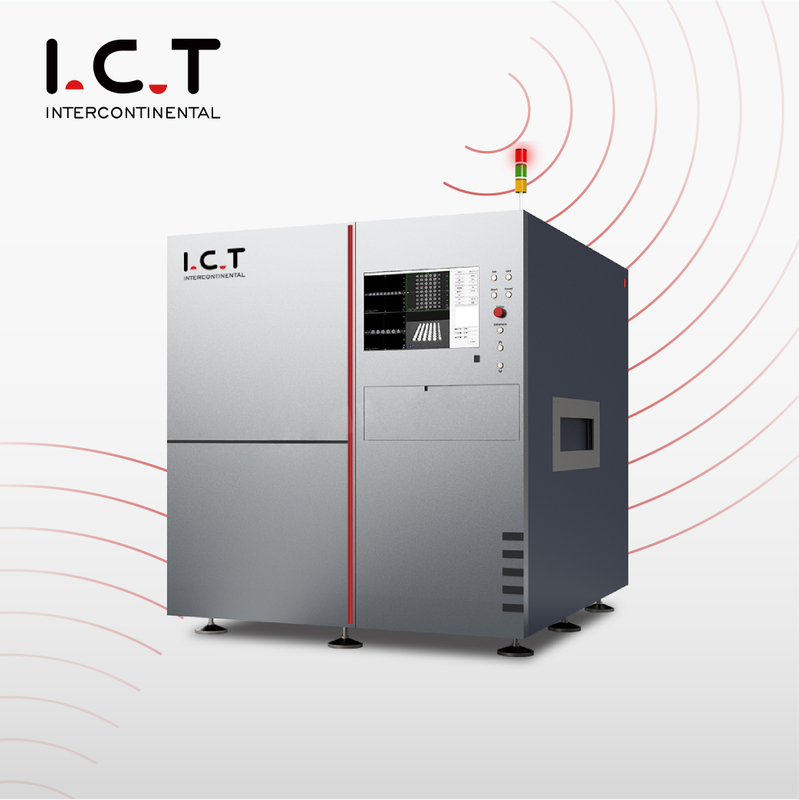

I.C.T-9200 |Online geautomatiseerde PCB SMT röntgeninspectieapparatuurmachine

De I.C.T-9200 is ontworpen om röntgenbeelden met hoge resolutie te bieden voor de elektronica-industrie.Dit veelzijdige systeem is effectief voor veel toepassingen in het PCB-productieproces.Dit omvat halfgeleiders zoals BGA, CSP, LGA, POP, SIP, QFN, flipchips, COB en LED.De
I.C.T-9200 is een krachtig ondersteunend hulpmiddel voor procesontwikkeling, procesmonitoring en verfijning van herbewerkingsoperaties.
  • I.C.T-9200

  • I.C.T

  • X-RAY machine

Beschikbaarheid Status:
Hoeveelheid:

I.C.T-9200 |Online geautomatiseerde PCB SMT röntgeninspectieapparatuurmachine

Overzicht

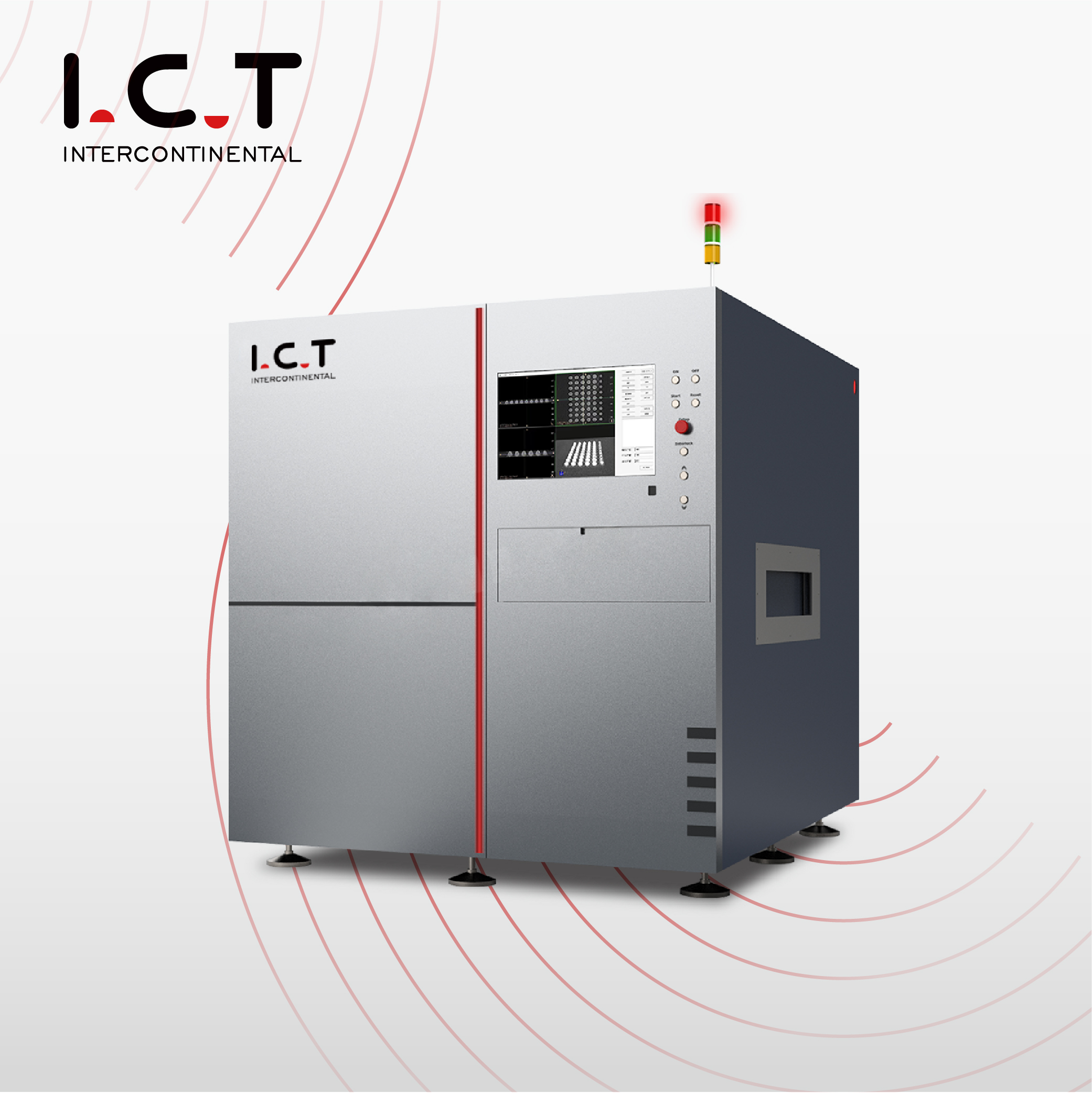

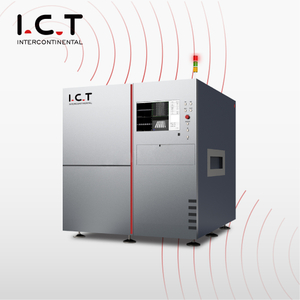

Online 3D-röntgenfoto ICT-9200-1

Röntgenstraal I.C.T-9200 Inleiding:

De I.C.T-9200 is ontworpen om röntgenbeelden met hoge resolutie te bieden voor de elektronica-industrie.Dit veelzijdige systeem is effectief voor veel toepassingen in het PCB-productieproces.Dit omvat halfgeleiders zoals BGA, CSP, LGA, POP, SIP, QFN, flipchips, COB en LED.De I.C.T-9200 is een krachtig hulpmiddel voor procesontwikkeling, procesbewaking en verfijning van herbewerkingsoperaties.

Functies:

1. 130KV gesloten röntgenbuis;

2. Hoge snelheid miljoen FPD-detector met hoge resolutie, 6-assig bewegingssysteem, om te voldoen aan verschillende veeleisende detectiebehoeften;

3. Windows-navigatie, handig volgen van doelen;

4. Automatische meting van BGA-leegtegebieden en genereren van rapporten;

5. Multifunctioneel DXI-beeldverwerkingssysteem met meerdere beeldinspectieprogramma's met XY-programmering;

6. De machine wordt geleverd met UPS om de schade aan de apparatuur veroorzaakt door een plotselinge stroomstoring te verminderen;

7. Configureer het realtime energiemonitoringsysteem;

8. 3D CT-scansysteem.(Planaire CT+Kegelbundel CT);

9. Ergonomisch ontwerp, vriendelijke mens-machine-interface;

10. Hoge veiligheid, met EU CE-certificaat, internationaal kwaliteitsmanagementsysteem ISO en AERB-certificaat voor röntgenstraling.

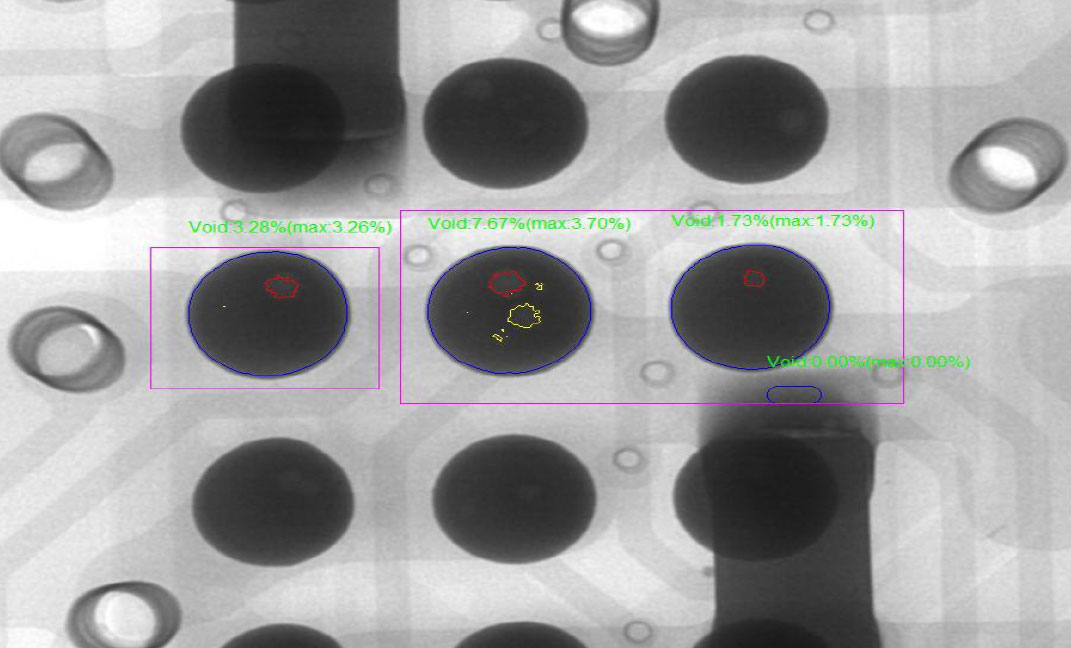

Berekening van het BGA-annuleringspercentage

Berekening van het BGA-leegtepercentage

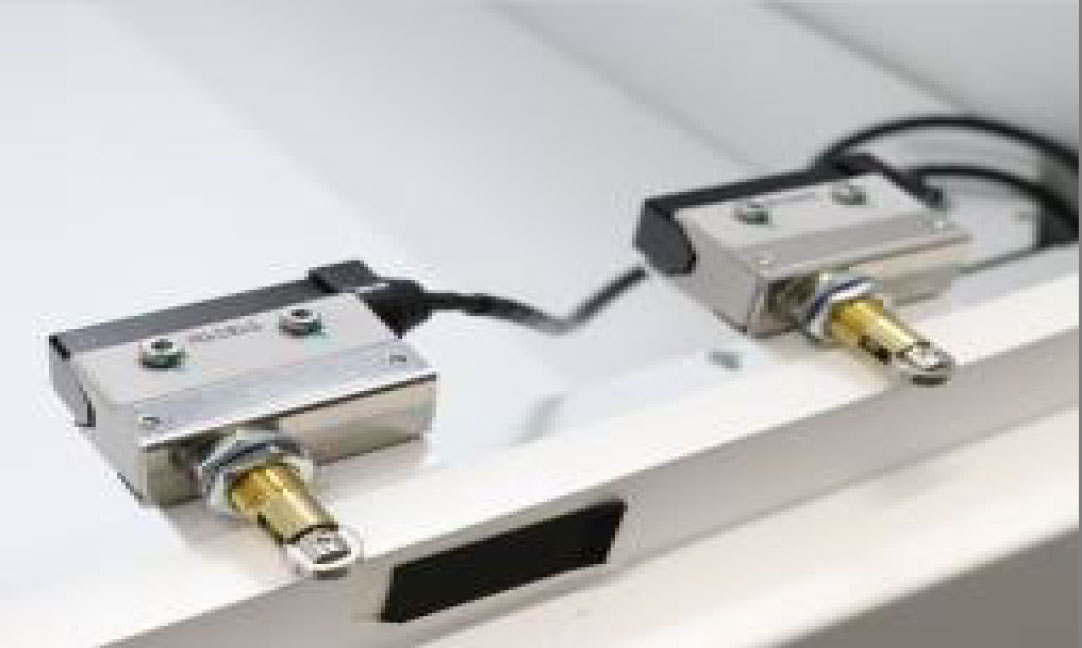

Veilige elektromagnetische interlock- en hardwarebescherming

Veilige elektromagnetische interloc- en khardware-bescherming

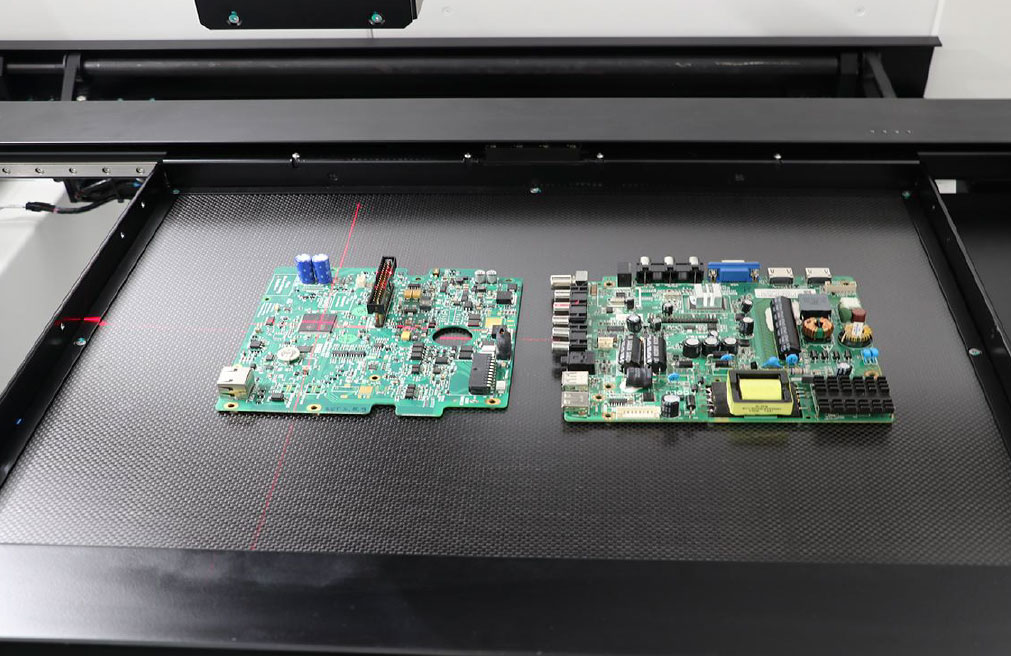

Groot formaat inspectietafel

Groot formaat inspectietafel

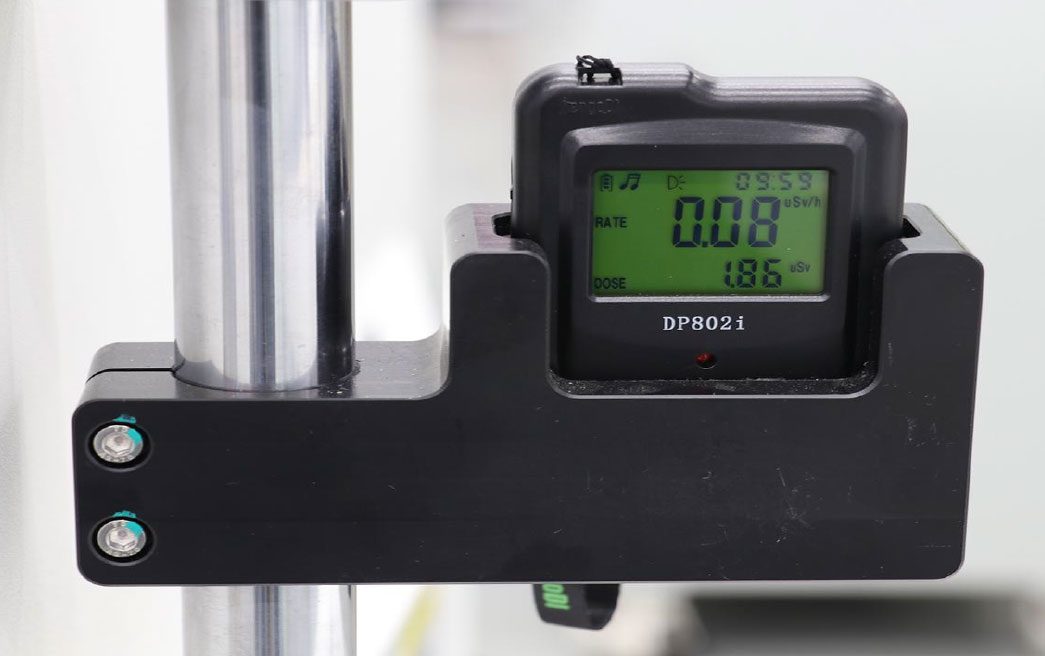

Realtime monitoring van straling

Realtime monitoring van straling

Sollicitatie:

SMT, BGA, CSP, Flip Chip, LED-detectie, halfgeleider, verpakkingscomponenten, batterij-industrie, elektronische componenten, auto-onderdelen, fotovoltaïsche energie, aluminium spuitgieten, gieten van plastic. Keramiek, andere speciale industrieën.

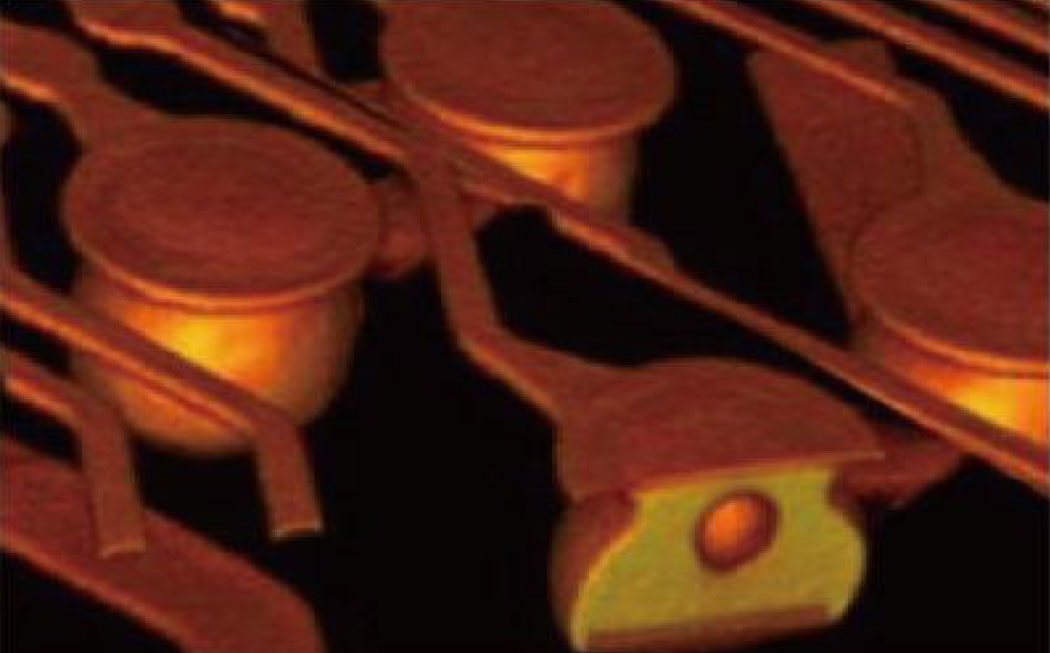

BGA 3D CT-detectie

BGA 3D CT-detectie

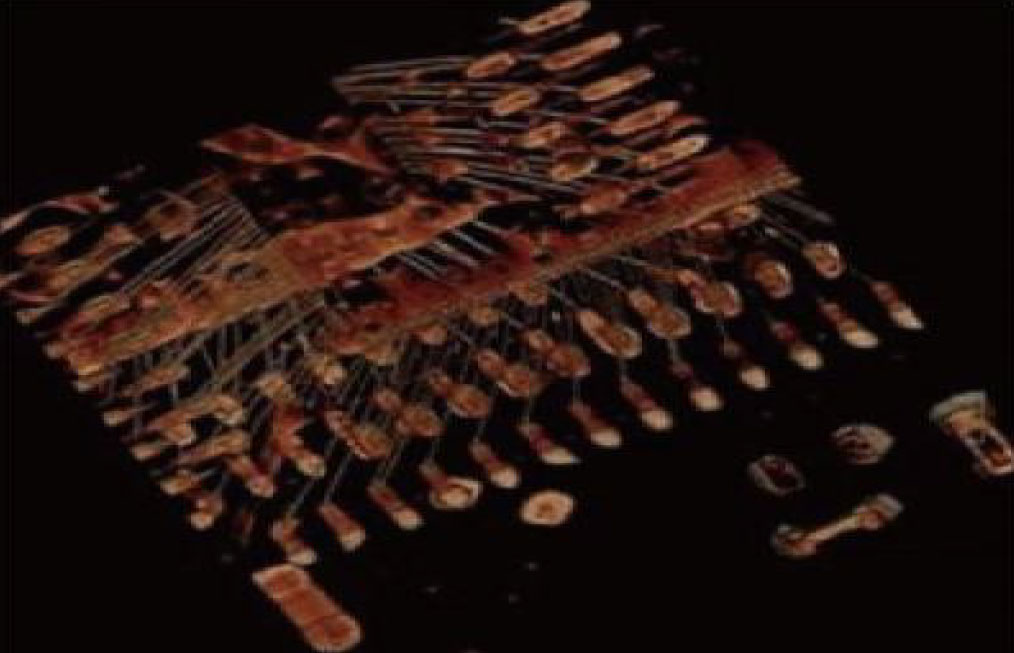

IC 3D CT-detectie

IC 3D CT-detectie

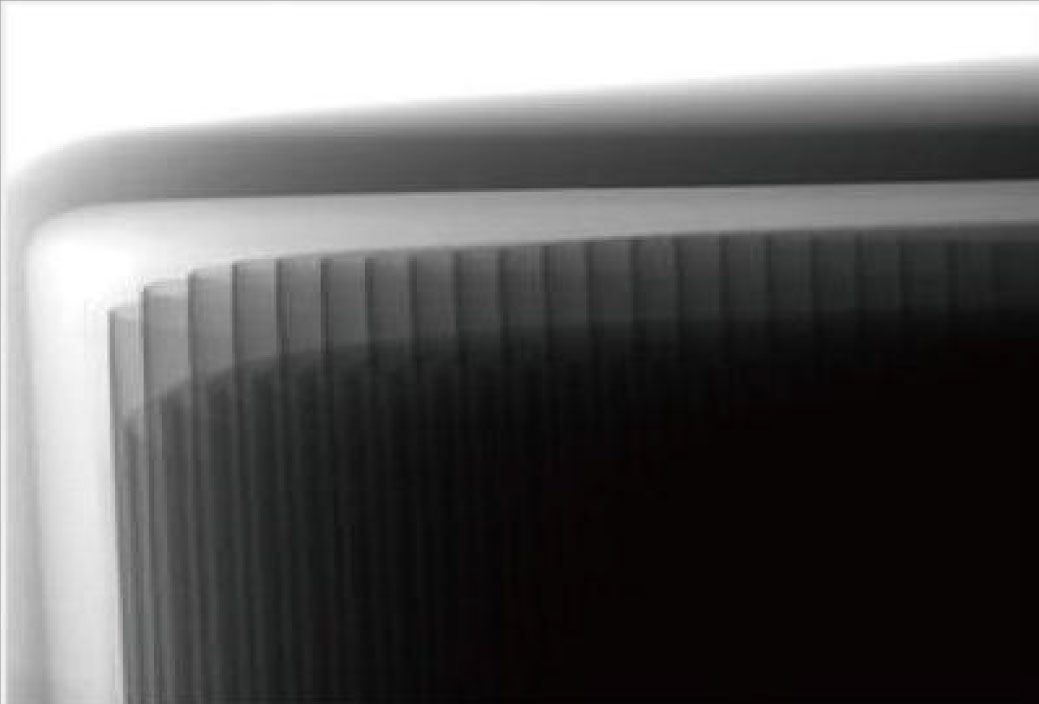

Detectie van lithiumbatterijen

Detectie van lithiumbatterijen

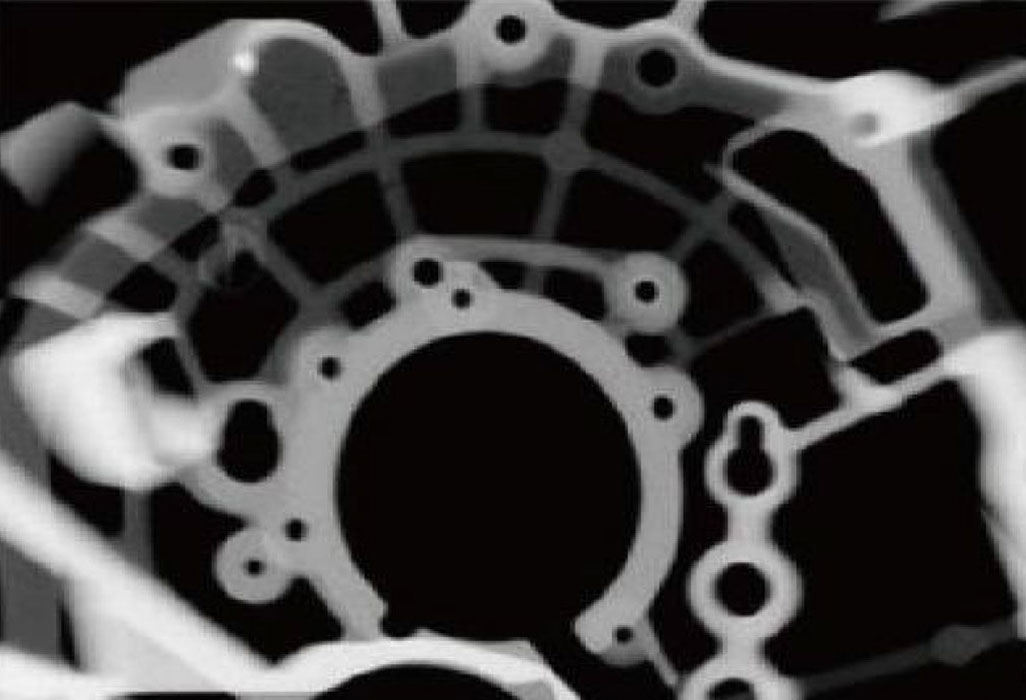

Spuitgieten-detectie

Detectie van spuitgieten

Specificatie:

Item Model I.C.T-9200
Röntgenbuis Max.Spanningen, soort 130 kV/1000 μA, gesloten röntgenbuis met microfocus
Detectortype FPD
Detector Oplossing 1 µm
Pixel 1536x1536
Detectorhoek Volledige kijkhoek van 360°, kanteling van 2*70°
Besturingssysteem Industriële pc, Win10 64-bit, i7-processor
Systeemcomputer Monitor 24' LCD-scherm
Gebruikersomgeving I.C.T Multifunctioneel DXI-beeldverwerkingssysteem
Werkplatform Max.Inspectiegebied 510 mm * 670 mm
Max.Gewicht laden 5 kg [M-maat];30 kg [L-maat]
Bewegingscontrole Joysticks, muis en toetsenborden
Bewegingsbereik (omhoog en omlaag) 250 mm
PCBA-dikte 0,5-5 mm
PCBA ambachtelijke kant 5 mm
PCBA-warpage-compensatie ±2mm
Opruiming boven en onder 70 mm en 40 mm
Navigatie Camera HD-camera, laserpunt
As Manipulator 6-assig met nok X / Y / T, platform X / Y / Z
Asbesturing X, Y
Uitrustingskenmerken Stroomvoorziening Wisselstroom 110~220V (±10%) 50Hz, 3kW
Overzichtsafmetingen 1700(B)*1660(D)*1900(H) mm
Systeemgewicht

3330 kg

UPS 1000VA, 800W
