| ICT Online AOI Inspectiemachine AI-5146
De ICT online aoi-inspectiemachine AI-5146 maakt gebruik van een uiterst nauwkeurige kleurencamera om PCB-beelden in realtime vast te leggen. Het past deep learning van CNN toe om component- en soldeerdefecten slim te detecteren. Deze smt-productielijn online aoi-machine is geschikt voor pre-reflow- en post-reflow-controles. Het biedt weinig valse alarmen, hoge snelheid en eenvoudige installatie. Gebruikers krijgen stabiele resultaten met GR&R onder de 10%. Het ondersteunt afstandsbediening en MES-datalinks voor een betere fabrieksstroom.
| Functie

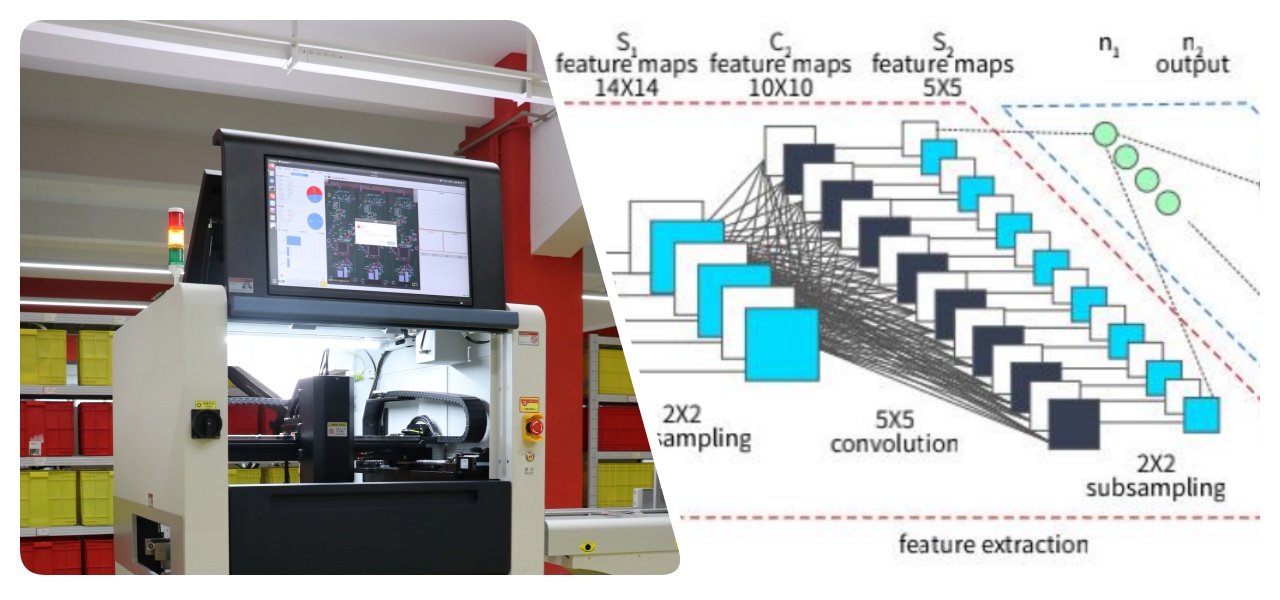

De AI-5146W automatische pcb aoi-machine maakt gebruik van deep learning via CNN om big data te optimaliseren en intelligente, minimalistische programmering mogelijk te maken. Het identificeert automatisch componenten en soldeerverbindingen met één klik, waardoor problemen met lange programmeertijden en hoge valse alarmen die vaak voorkomen bij traditionele methoden worden opgelost. Getraind op uitgebreide datasets, onderscheidt het nauwkeurig NG van OK-platen, zelfs met verschillende vormen van soldeerverbindingen. Dit vermindert het aantal foutinspecties en verbetert de generalisatie voor diverse scenario's, zoals het zonder interferentie omgaan met overhangende componenten of gaatjes in soldeer.

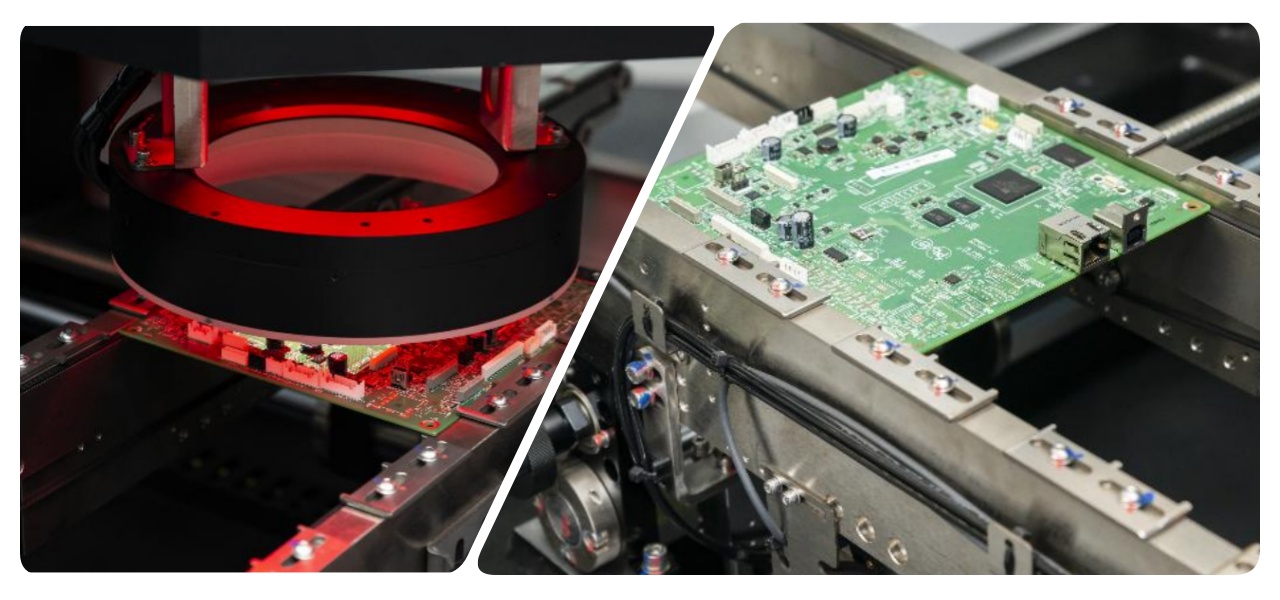

Topcamera maakt opnamen met een snelheid van 0,23 sec per gezichtsveld. Diepe uitlijning zorgt voor snelle beweging. Het berekent het volgende veld terwijl het huidige veld wordt opgenomen. Padplanning voor automatische routes voor efficiëntie. De online aoi-inspectiemachine verwerkt eenvoudig grote PCB's. Het past op lijnen met een hoog volume zonder vertraging. Gebruikers krijgen meer output per dienst.

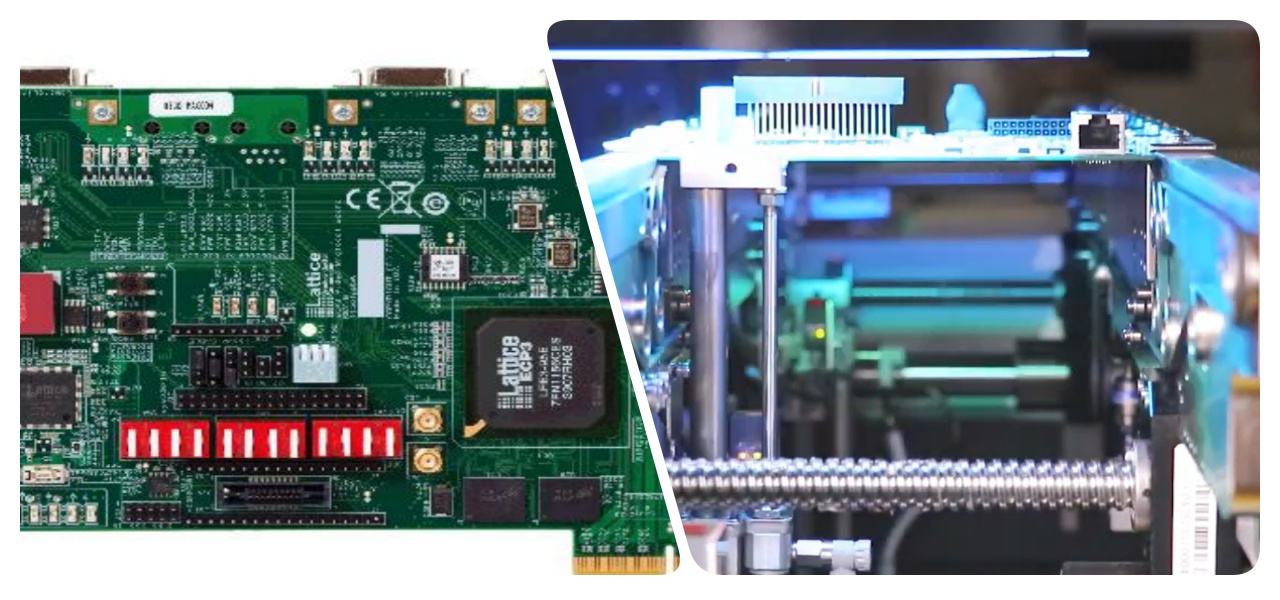

Het vindt ontbrekende, scheve, brug-, overtollige soldeer en meer. Automatische IC-pinboxen beoordelen meerdere defecten tegelijk. Het negeert bordkleur- of karakterverschuivingen. Generalisatie verwerkt overhang of kleine afwijkingen. De online aoi-inspectiemachine houdt het foutpercentage in complexe gevallen laag.
| Specificatie
| Model | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| Mini-component | 01005chip,0.3pitch IC en speciaal gevormd | |
| Resolutie@FOV | 10um@40*30mm | 15um@40*30mm |
| Camera | Intelligente digitale industriële camera met 12 megapixels | |
| Lens | Telecentrische lens | |
| Licht | RGB+W 4 kleuren integraal | |
| Inspectiesnelheid | 0,23 sec/FOV | |
| Inspectie-algoritme | CNN, Kleurcontrast, Omtrekherkenning, Offsetinspectie, Sjabloonmatching, Karaktervergelijking, OCR, enz. | |
| Inspectie-item | Component: Afwezig, Omgekeerd, Verkeerde uitlijning, Gebroken, Extra, Vreemde stoffen, Gekleurd, enz. Soldeer: onvoldoende soldeer, overmatig soldeer, overbrugging, pseudo-soldeer enz. Overige: Barcodeherkenning/QR-codeherkenning/OCR. | |
| PCB -maat | 50*50mm~510*460mm (Grote bordmodus: Van links naar rechts: maximaal 730*460 mm Van rechts naar links: maximaal 640*460 mm) | 50*50mm~510*610mm (enkele railbediening) 50 * 50 mm ~ 510 * 330 mm (dubbele railbediening) |
| Rail | Enkele rail | Dubbele rail |
| PCB-hoogte | Bovenkant: 25 mm, onderkant: 80 mm | Bovenkant: 25 mm, onderkant: 30 mm |
| PCB -dikte | 0,3 ~ 6,0 mm | |
| PCB-rand | 3,7 mm | |
| PCB-vervorming | ±3,0 mm | |
| PCB -gewicht | Maximaal: 3 kg | |
| Transporthoogte | 900 ± 20 mm | |
| Met aanpassing | Handmatig en automatisch | |
| Transportrichting | L~R of R~L | |
| Stroom | AC220 50/60 Hz, 5A | |
| Nominaal vermogen | 380W | |
| Mededeling | Smema | |
| Gewicht | 750 kg | 790 kg |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Klantsuccesvideo
Bekijk de ICT-5146 marketingvideo om de online aoi-inspectiemachine in actie te zien. Het begint met een strak uiterlijk en de belangrijkste verkoopargumenten. Binnenaanzichten tonen een uiterst nauwkeurige camera en RGB+W-lampen. De machine werkt soepel op de SMT-lijn en legt realtime beelden vast. Demo voor AI-programmeren belicht component-ID en soldeercontrole met één klik. Het geeft voorbeelden van defecten weer, zoals een brug of ontbrekende onderdelen. Snelle installatie en koppelingen op afstand verschijnen. Het einde toont een stabiele werking in de fabriek, waardoor de opbrengst en snelheid toenemen.
| Service- en trainingsondersteuning
ICT biedt volledige ondersteuning voor de online aoi-keuringsmachine. Ons team zorgt voor de installatie, debuggen en het onderhoud. Hulp op afstand lost problemen snel op. Wij bieden training op locatie of online voor eenvoudig gebruik. Gebruikers leren programmeren, defecten instellen en data-analyse. Regelmatige updates houden de software actueel. Wereldwijde servicecentra zorgen voor een snelle levering van onderdelen. Hierdoor worden de gebruikersvaardigheden en de uptime van de machine vergroot.
| Klantrecensies
Klanten zijn dol op de snelle respons en deskundige oplossingen van onze technici. Ze prijzen de online aoi-inspectiemachine voor nauwkeurige controles en lage fouten. Veilige verpakking beschermt tijdens het verzenden. Het snel oplossen van problemen verkort de wachttijd. Stabiele prestaties versterken hun lijnen.
| Certificeringen en normen
ICT hanteert CE voor veiligheid, RoHS voor groene materialen en ISO9001 voor kwaliteitscontrole. We hebben patenten op belangrijke technologie zoals AI-algoritmen. Deze bewijzen een betrouwbare constructie en innovatie.

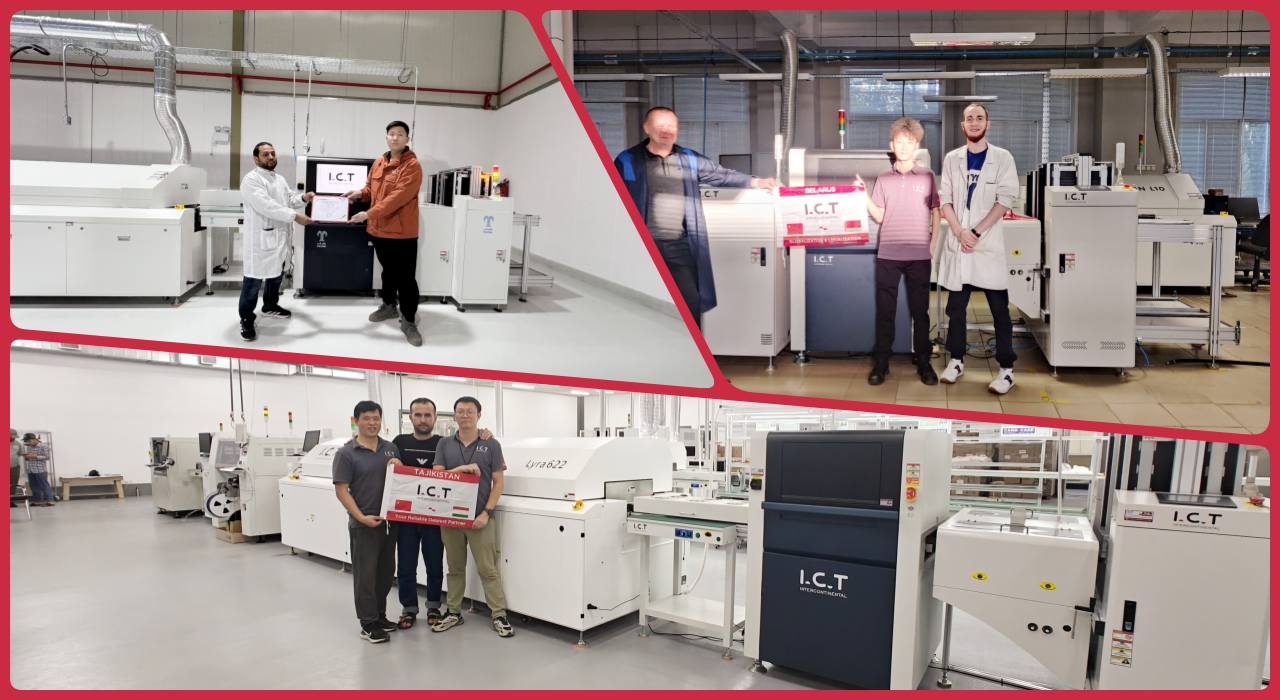

| Over ICT-bedrijf en onze SMT-fabriek
ICT beschikt over eigen R&D en productie in een fabriek van 12.000 m². Meer dan 89 medewerkers omvatten 20 ingenieurs. We groeien snel en bedienen meer dan 1600 klanten in 72 landen. Strenge tests en kwaliteitssystemen zorgen voor topproducten. Mondiale vestigingen bieden lokale hulp.
