T420
I.C.T
smt pcb metal coating machines
| Hoeveelheid: | |
|---|---|

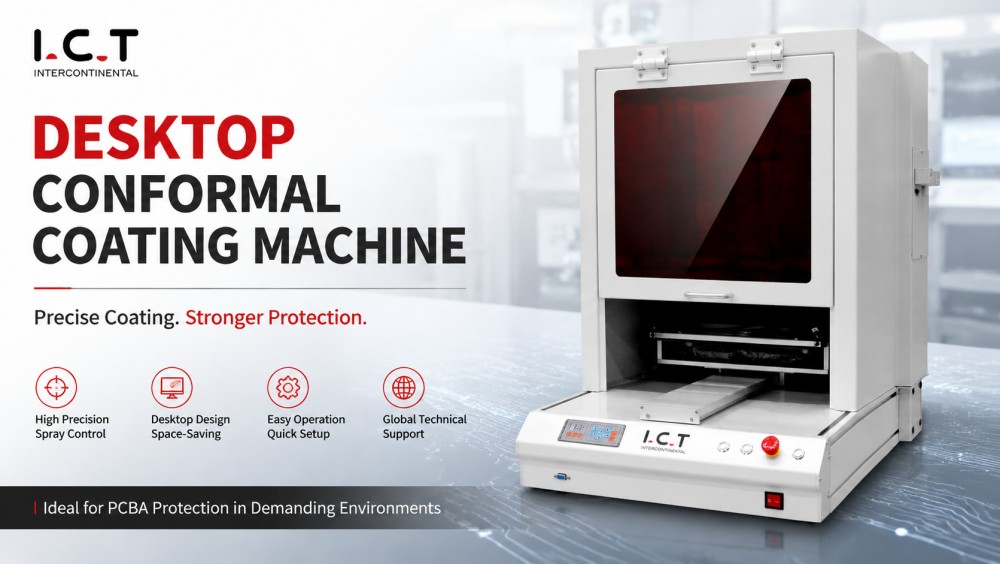

De SMT PCBA Desktop Conformal Coating Machine is ontworpen voor het coaten van kleine batches of prototypes van PCB's met hoge precisie. Drie-assige beweging maakt selectieve toepassing op enkel- of dubbelzijdige PCB's mogelijk. Het is geschikt voor plaatformaten van 50×50 tot 400×400 mm met een hoogte tot 80 mm. Het systeem omvat 10L materiaal- en 2L reinigingstanks en verstelbare sproeikleppen. Operators kunnen punten, lijnen, cirkels, bogen en curven programmeren. Snelle productwisseling en intuïtieve interface maken het ideaal voor offline productie, kleine pilotlijnen en laboratoriumomgevingen, waardoor herhaalbare en uniforme conforme coatingresultaten worden gegarandeerd.

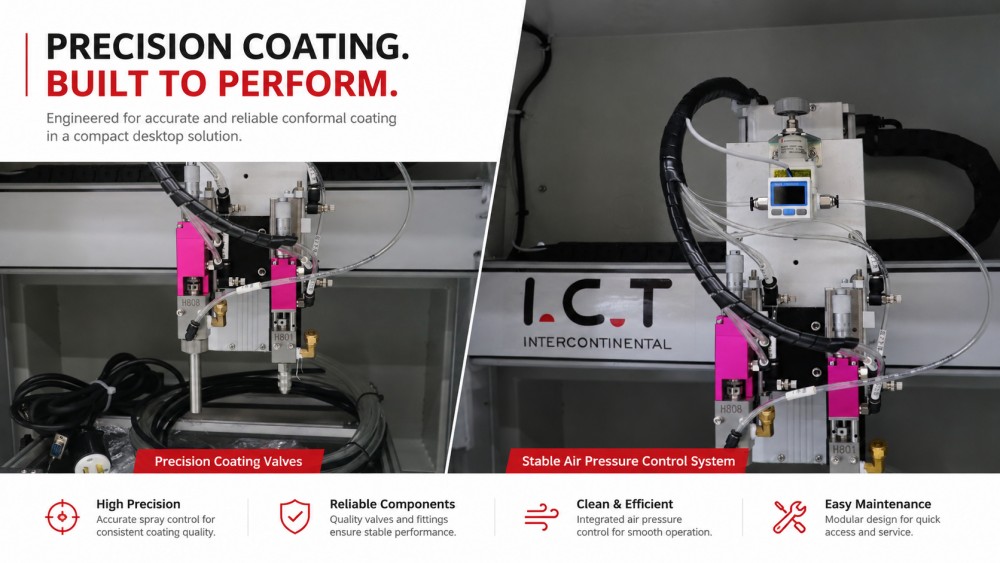

Een robot met drie assen brengt coatings aan met een hoge herhaalbaarheid op complexe PCB's. Verstelbare kleppen kunnen meerdere viscositeiten aan, inclusief UV- en epoxylijmen. Hoogtedetectie en randherkenning zorgen voor een uniforme dekking en voorkomen overspray. Ondersteunt enkel- en dubbelzijdige platen. Deze functie garandeert een consistente coatingkwaliteit voor prototype-, laboratorium- en kleine batch-SMT PCBA-productie.
Compacte tafeltransportbanden en -bevestigingen stabiliseren de platen tijdens het coaten. Stappenmotoren zorgen voor nauwkeurige beweging. Snelwisselarmaturen minimaliseren de uitvaltijd bij het wisselen van bord. De desktopindeling is ideaal voor technische laboratoria, proefproductie of kleinschalige SMT-PCB-coating. Het systeem voorkomt verkeerde uitlijning en zorgt voor een uniforme dekking op verschillende plaatformaten en -diktes, terwijl de hoge efficiëntie behouden blijft.
De materiaaltoevoer omvat een hoofdtank van 10 liter en een reinigingstank van 2 liter met geregelde luchtdruk van 4,5–6 kg/cm². Programmeren van lesboxen maakt paddefinitie en aanpassingen van het coatingvolume mogelijk. Onafhankelijke reinigingscycli verminderen vervuiling. Gecontroleerde materiaalstroom garandeert een consistente laagdikte. Flexibele programmering maakt meerdere PCB-lay-outs mogelijk, waardoor reproduceerbare resultaten worden gegarandeerd in kleine batches of offline productieomgevingen.
| Artikel | I.CT-T420 |
|---|---|
| Kleppen nummer | Verstuiverventiel 1 stuks, precisieventiel 1 stuks |
| Asnummer | 3-assig (X, Y, Z) |
| PCB -maat | 50×50 ~ 400×400 mm |
| PCB -dikte | 0,4 ~ 6 mm |
| PCB-vervorming | <1% |
| Stuurprogramma systeem | Stappenmotor |
| Materiaalvolume | 1×10L lijmemmer + 1×2L schoonmaakemmer |
| Max. Snelheid | 400 mm/sec |
| Max. Componenthoogte | 80 mm |
| Waaiervorm spuitbreedte | 5 ~ 8 mm |
| Kleinste spuitdiameter | 5 mm |
| Herhaalde nauwkeurigheid | ±0,1 mm |
| Productwisseling | <8 minuten |
| Inspecteer licht | UV-licht |
| Luchtdruk | 4,5 ~ 6 kg/cm² |
| Stroomvoorziening | AC220V±10%, 50/60Hz, 500W (Optie: 110V) |
| Controlemethode | Bedieningshendel |
| Afmeting (L×B×H) | 800×900×900mm |
| Gewicht | Ongeveer. 50 kg |
*ICT blijft werken aan kwaliteit en prestaties. Specificaties en uiterlijk kunnen zonder bijzondere kennisgeving worden bijgewerkt.
De desktopcoatingmachine kan worden geïntegreerd met volledige SMT/DIP-lijnen van ICT, inclusief pick-and-place-, selectief solderen-, AOI- en depaneling-systemen. Inline CCD vision bewaakt de coatingkwaliteit. Gecombineerd optimaliseren deze systemen de doorvoer, minimaliseren ze nabewerking en zorgen ze voor een uniforme coatingdekking voor PCBA- en LED-assemblages. Ideaal voor laboratoria, pilotlijnen en SMT-productie in kleine batches.
| Productnaam | Doel in PCBA-coatinglijn |
|---|---|
Brengt nauwkeurige beschermende coatings aan op printplaten voor stof-, waterdichte en explosieveilige bescherming. | |
Hardt coatings uit met IR- of UV-licht en zorgt voor een duurzame en sterke bescherming. | |
Transporteert printplaten soepel door de coatinglijn voor een efficiënte verwerking. | |
Levert en bewaart PCB's voor de productielijn, waardoor een soepele invoer en uitvoer wordt gegarandeerd. | |
| Conformele coating AOI | Inspecteert de coatingkwaliteit en detecteert defecten om hoge normen te garanderen. |
In december 2025 leverde ICT drie productielijnen – SMT, DIP en Coating – aan een Saoedische fabrikant van auto-elektronica. Ingenieurs verzorgden de installatie, kalibratie en training van operators. De opdrachtgever was in juni 2025 eerder bij ICT langs geweest om apparatuur en productieprocessen te inspecteren. Na de inbedrijfstelling ontvingen de ingenieurs erecertificaten ter erkenning van de professionele service en betrouwbaarheid van de complete SMT-, DIP- en coatinglijnoplossing voor een nieuwe ODM-fabriek die in staat is tot R&D, ontwerp en productie.
ICT biedt end-to-end ondersteuning voor SMT-, DIP- en coatingactiviteiten. Evaluatie vóór levering omvat PCB-typen, coatingmaterialen, capaciteit en lay-out. Na de levering verzorgen ingenieurs de installatie, inbedrijfstelling, training van operators, onderhoud en procesoptimalisatie. De desktopcoatingmachine wordt geïntegreerd in de volledige assemblageworkflow, waardoor een herhaalbare coatingkwaliteit wordt gegarandeerd. Nieuwe faciliteiten krijgen begeleiding van de lay-out tot de proefproductie, terwijl bestaande lijnen een geoptimaliseerde workflow en stabiele bedrijfsvoering krijgen.
Klanten waarderen ICT vanwege de duidelijke instructies, praktische ondersteuning en snelle reacties. Ingenieurs begeleiden operators om fouten te verminderen en de doorvoer te verbeteren. Verpakking zorgt voor een veilige levering. Technische vragen tijdens installatie en productie worden snel beantwoord. Klanten vertrouwen op ICT bij het lanceren van nieuwe SMT-, DIP- en coatinglijnen en bereiken tegelijkertijd uniforme, herhaalbare PCBA-coatingresultaten in offline of kleine batchproductie.
De Desktop Conformal Coating Machine is CE- en ISO9001-gecertificeerd. Kwaliteitsbeheer omvat componentinspectie, assemblageverificatie, functionele tests, verpakkingsbeoordeling, tracking van zendingen, installatie en service na verkoop. Deze normen garanderen reproduceerbare, hoogwaardige conforme coatings voor PCBA-productie in kleine batches en prototypes, inclusief selectieve coating van LED- en elektronische modules.
ICT levert kant-en-klare oplossingen voor SMT, DIP, coating, dispensing, assemblage, robotica en slimme fabrieken. Interne R&D-, productie-, engineering-, verkoop- en serviceteams begeleiden klanten van planning tot stabiele productie. Wereldwijde projecten omvatten de levering van apparatuur, installatie, training en procesoptimalisatie. ICT bouwt nieuwe faciliteiten van 0 naar 1 en upgradet bestaande lijnen van 1 naar 10, waardoor schaalbare, nauwkeurige en betrouwbare PCBA-conforme coatingoplossingen worden geboden.
