YSM20R |Yamaha Modulaire Smt Line Chip Mounter Machine van de Chinese fabrikant

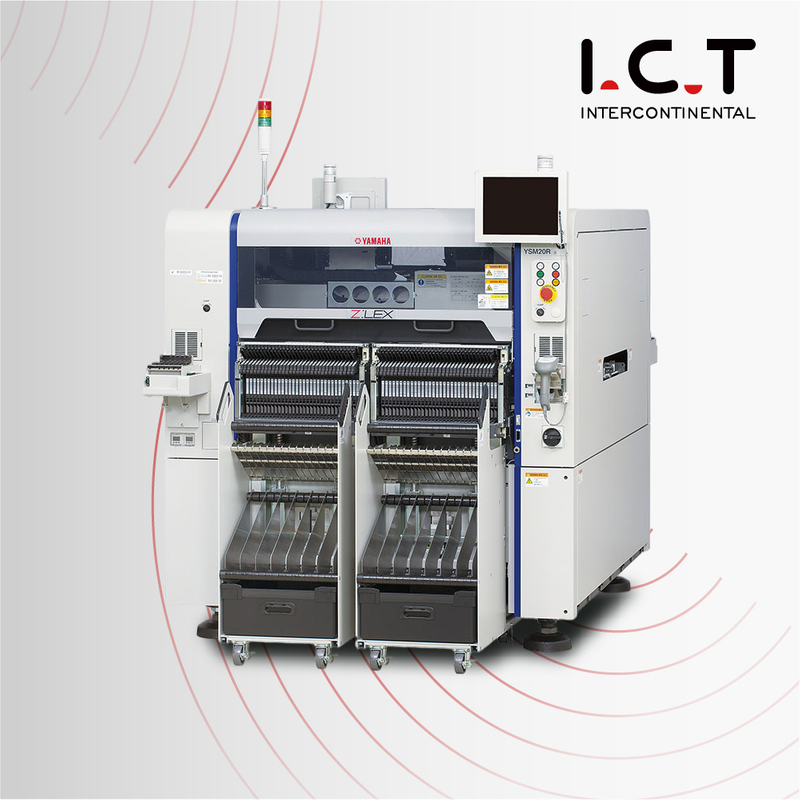

Yamaha YSM20R modulaire Smt Line chipmontagemachine

Invoering

Yamaha-YRM20-Modulair-SMT-plaatsing

Yamaha SMT-chipmontagemachine

Universele opbouwmontagemachine met de hoogste snelheid in zijn klasse brengt de evolutie van 1head-oplossingen naar een geheel nieuw niveau!

's Werelds hoogste montagesnelheid in zijn klasse;5% sneller dan de YSM20.

Met een nieuwe breedbeeldcamera met verbeterde aanpassingsmogelijkheden van componenten.

Optionele functies verbeteren de bedrijfssnelheid van de lijn zonder de machine te stoppen

Yamaha SMT-chipmontagemachine

Geavanceerde chipmontageer

Snelle en flexibele pick-and-place-machine

Multifunctionele SMT-plaatsing

Snelle flexibele pick & place machine

Model	YSM20R TypePV	YSM20R TypeSV	YSM20WR
Toepasselijke printplaat	Enkele rijstrook L810 x B490 tot L50 x B50 Dubbele fase Opmerking: Voor X-as met 2 stralen keuze alleen 1PCB transport: L810 x B490 tot L50 x B50 2PCB transport: L380 x B490 tot L50 x B50		Dubbele rijstrook Opmerking 1 Printplaten van hetzelfde type: L810 x W356 tot L50 x W50 Verschillende type printplaten: tot L810 x W662 Opmerking 2 Hetzelfde type printplaat: L810 x W280 tot L50 x W500 Verschillende type printplaten: tot L810 x W510
Kop / Toepasselijke componenten	High-Speed Multi (HM)-kop Opmerking 3: 0201 tot B55 x L100 mm, Hoogte 15 mm of minder Componenten met afwijkende vorm (FM: Flexibel Multi) kop: 03015 tot B55 x L100 mm, hoogte 28 mm of minder	Hoge snelheid multikop (HM): 03015 tot B55 x L100 mm, hoogte 15 mm of minder Componenten met afwijkende vorm (FM: Flexibel Multi) kop: 03015 tot B55 x L100 mm, hoogte 28 mm of minder	High-Speed Multi (HM)-kop Opmerking 3: 0201 tot B55 x L100 mm, hoogte 15 mm of minder Componenten met afwijkende vorm (FM: Flexibel Multi) kop: 03015 tot B55 x L100 mm, hoogte 28 mm of minder
Montagemogelijkheid (onder optimale omstandigheden zoals gedefinieerd door Yamaha Motor)	X-as 2-straals: multifunctioneel met hoge snelheid (HM: High-speed Multi) kop x 2 95.000 CPH	X-as 2-straals: multifunctioneel met hoge snelheid (HM: High-speed Multi) kop x 2 90.000 CPH	X-as 2-straals Opmerking 1: Multifunctioneel met hoge snelheid (HM: High-speed Multi) kop x 2
Nauwkeurigheid van montage	±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (onder optimale omstandigheden zoals gedefinieerd door Yamaha Motor bij standaardevaluatie materials worden gebruikt)
Aantal componenttypen	Vaste plaat: Max.140 soorten (conversie voor 8 mm tape-invoer) Inruil voerwagen: Max.128 typen (conversie voor 8 mm tape-invoer) Trays voor 30 soorten (vast type: max., indien uitgerust met sATS30) en 10 typen (wagentype: max., indien uitgerust met cATS10)
Stroomvoorziening	3-fase wisselstroom 200/208/220/240/380/400/416V +/-10% 50/60Hz
Bron van luchttoevoer	0,45 MPa of meer in schone, droge staat
Externe dimensie (exclusief projecties)	L 1.374 x B 1.857 x H1.445 mm (alleen hoofdeenheid)		L 1.374 x B 2.110 x H1.445 mm (alleen hoofdunit)
Gewicht	Ongeveer.2.050 kg (hoofd alleen eenheid)		Ongeveer.2.500 kg (alleen hoofdunit)

* Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.

* Neem contact op met I.C.T voor meer details.

FAQ:

Q: Wat is een pick-and-place-machine in SMT?

A: Een pick-and-place-machine in SMT (Surface Mount Technology) is een geautomatiseerd apparaat dat wordt gebruikt in de elektronicaproductie.Het is ontworpen om elektronische componenten (surface mount devices of SMD's) op te pakken en deze tijdens het assemblageproces nauwkeurig op printplaten (PCB's) te plaatsen.

Vraag: Wat doet een SMT-machine?

A: Een SMT-machine (Surface Mount Technology) wordt gebruikt in de elektronicaproductie om elektronische schakelingen te assembleren.Het plaatst opbouwcomponenten (SMD's), zoals weerstanden, condensatoren en geïntegreerde schakelingen, op PCB's.Deze automatisering zorgt voor een efficiënte en nauwkeurige plaatsing van componenten.

Vraag: Wat is de naam van een pick-and-place-machine?

A: Een pick-and-place-machine wordt doorgaans een 'pick-and-place-systeem' genoemd of eenvoudigweg een 'plaatsingsmachine' in de context van SMT (Surface Mount Technology) en elektronica-assemblage.

Vraag: Kunt u een voorbeeld geven van een SMT-machine?

A: Zeker!Een voorbeeld van een hoogwaardige SMT-machine is de Yamaha YSM20R.Deze geavanceerde pick-and-place-machine staat bekend om zijn uitzonderlijke prestaties en veelzijdigheid.
