De SMT-zeefprinter verbetert de efficiëntie bij de PCB-assemblage met snel en nauwkeurig afdrukken.
A. Garandeert een hoge herhaalnauwkeurigheid voor consistente afdrukken.
B. Ondersteunt lijmprinten om de productieflexibiliteit te vergroten.
C. Past de zuigmonddruk automatisch aan voor een optimaal resultaat.
D. Reinigt stencils met droge, natte en vacuümmodi.
e. Biedt snelle PCB-positionering met multifunctioneel systeem.
F. Zorgt voor deskundige installatie en training door ICT engineers.
G. Levert realtime drukfeedback voor betere controle.
ICT-5151
I.C.T
| Hoeveelheid: | |
|---|---|
| ICT-5151 SMT-schermprinter
De ICT-5151 SMT-zeefprinter is een topkeuze voor efficiënt SMT-printen, waarbij PCB-formaten van 50x50 mm tot 510x510 mm en stencilframes tot 737x737 mm kunnen worden verwerkt. Met een cyclustijd van minder dan 7 seconden biedt het een snelle productie en hoge herhaalbaarheid, ideaal voor elektronica zoals LED's en LCD-TV's. Kenmerken omvatten automatische PCB-kalibratie, instelbare rakeldruk en stencilscheiding op meerdere manieren voor schone, nauwkeurige afdrukken. De machine kan eenvoudig worden geïntegreerd met SMEMA-standaarden en omvat opties zoals 2D-inspectie en vacuümsystemen. ICT ondersteunt klanten met volledige installatie en training, waardoor een soepele werking wordt gegarandeerd. Deze SMT-zeefprinter verbetert de productiviteit en voldoet aan diverse behoeften in de moderne productie.
| Functie
De ICT-5151 SMT-zeefprinter beschikt over een herhaalpositioneringsnauwkeurigheid van ±0,01 mm en een afdruknauwkeurigheid van ±0,0125 mm, waardoor keer op keer consistente resultaten worden gegarandeerd. Deze precisie is essentieel voor hoogwaardige PCB-assemblage, vooral voor complexe elektronica zoals LED's en voertuigcomponenten. De machine maakt gebruik van geavanceerde motorbedieningen en stabiele schuifrails om de nauwkeurigheid tijdens het gebruik te behouden. Deze functie vermindert fouten en bespaart tijd en kosten voor fabrikanten. Of het nu gaat om kleine of grote batches, de printer levert betrouwbare prestaties, waardoor het een vertrouwd hulpmiddel is in SMT-lijnen.
Deze SMT-zeefprinter is voorzien van een automatisch rakeldrukaanpassingssysteem voor perfecte afdrukken. De onafhankelijk ontwikkelde hangende printkop balanceert de druk in realtime en past zich aan verschillende PCB-types en soldeerpastabehoeften aan. Dit zorgt voor een gelijkmatige verwerking en voorkomt schade aan kwetsbare platen. Het feedbackmechanisme van het systeem maakt snelle aanpassingen mogelijk, waardoor de efficiëntie wordt verbeterd. Deze functie is ideaal voor productielijnen die uiteenlopende producten verwerken, zoals lcd-tv's en STB's. De uitvoerkwaliteit wordt verbeterd en de handmatige inspanning wordt verminderd.
De ICT-5151 biedt een veelzijdig reinigingssysteem met droge, natte en vacuümmodi voor stencils. Afzonderlijke reinigingsonderdelen en een sterke afzuigmotor zorgen voor een effectieve verwijdering van resten, waardoor de printkwaliteit behouden blijft. Het unieke spuitsysteem brengt de reinigingsoplossing gelijkmatig van boven naar beneden aan, terwijl software het alcohol- en papierverbruik regelt om materiaal te besparen. Deze functie ondersteunt continue werking, wat cruciaal is voor de productie van grote volumes, zoals elektronica voor familiebioscopen. Het houdt de printer in topconditie met minimale downtime.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur

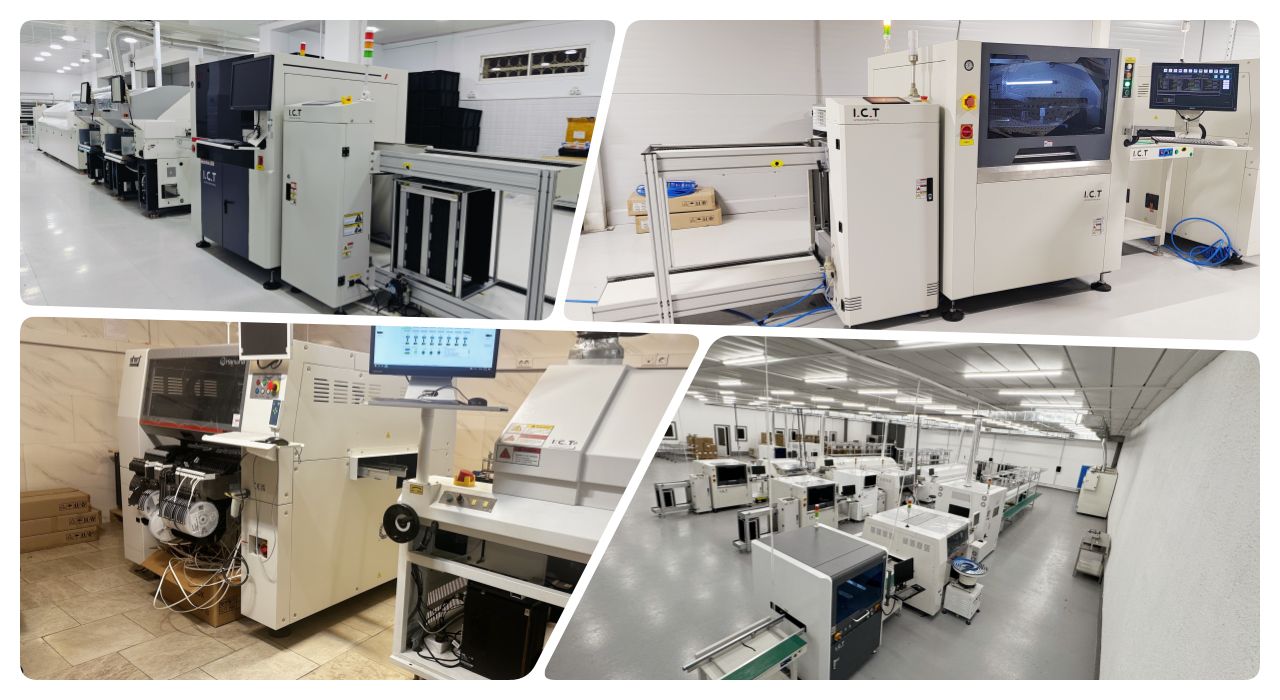

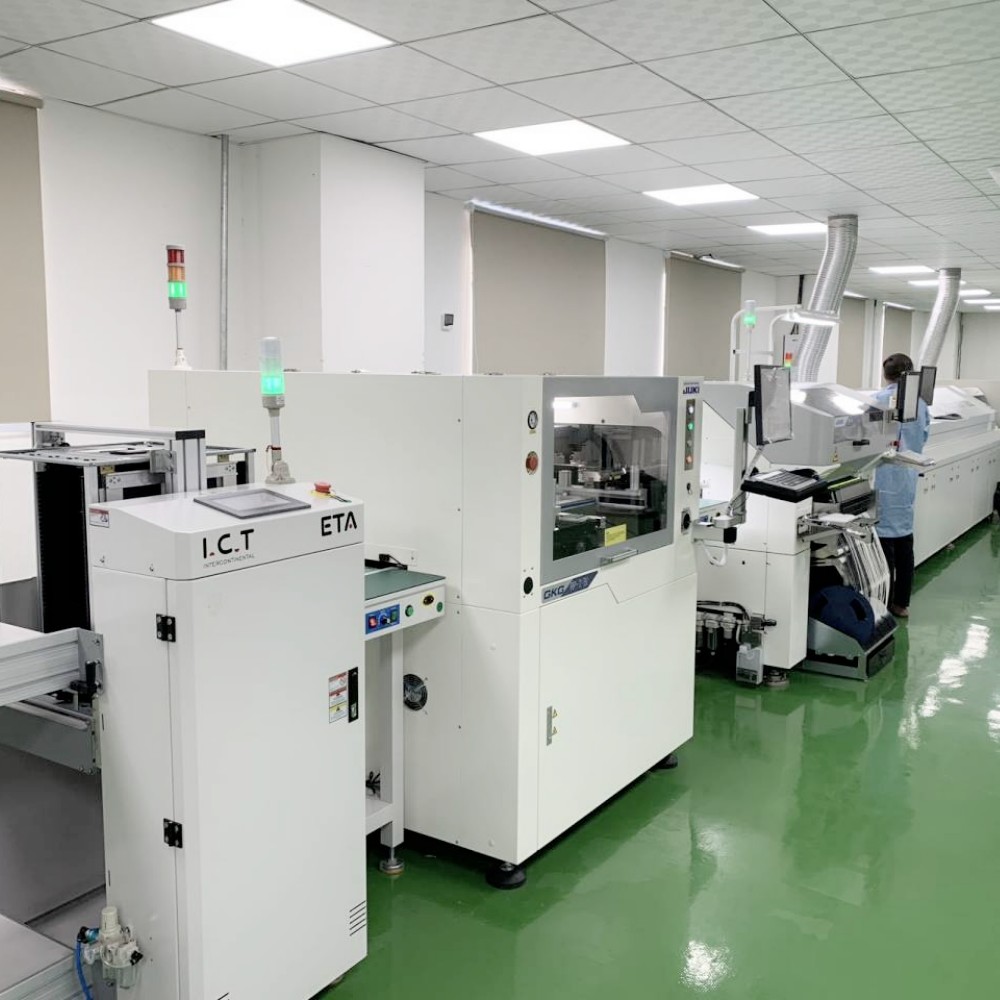

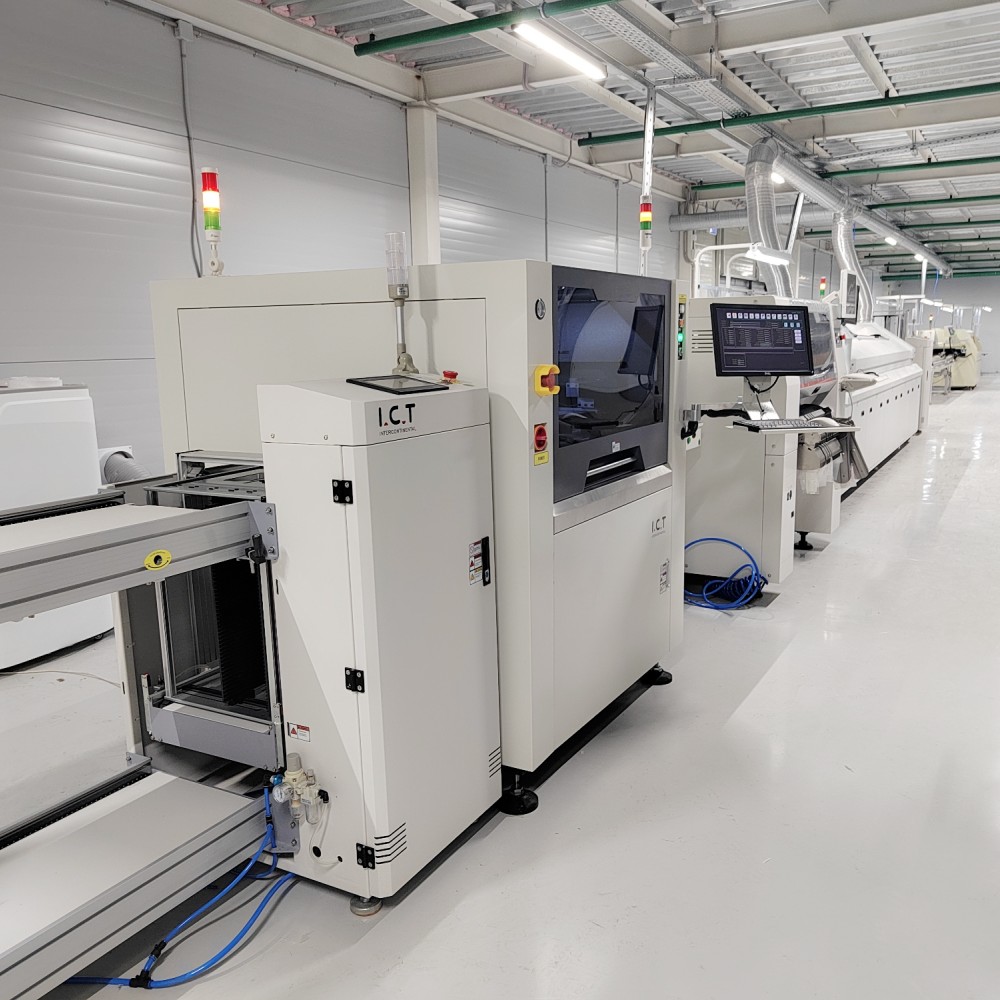

Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/ inkjetprinter |
| Klantsuccesvideo

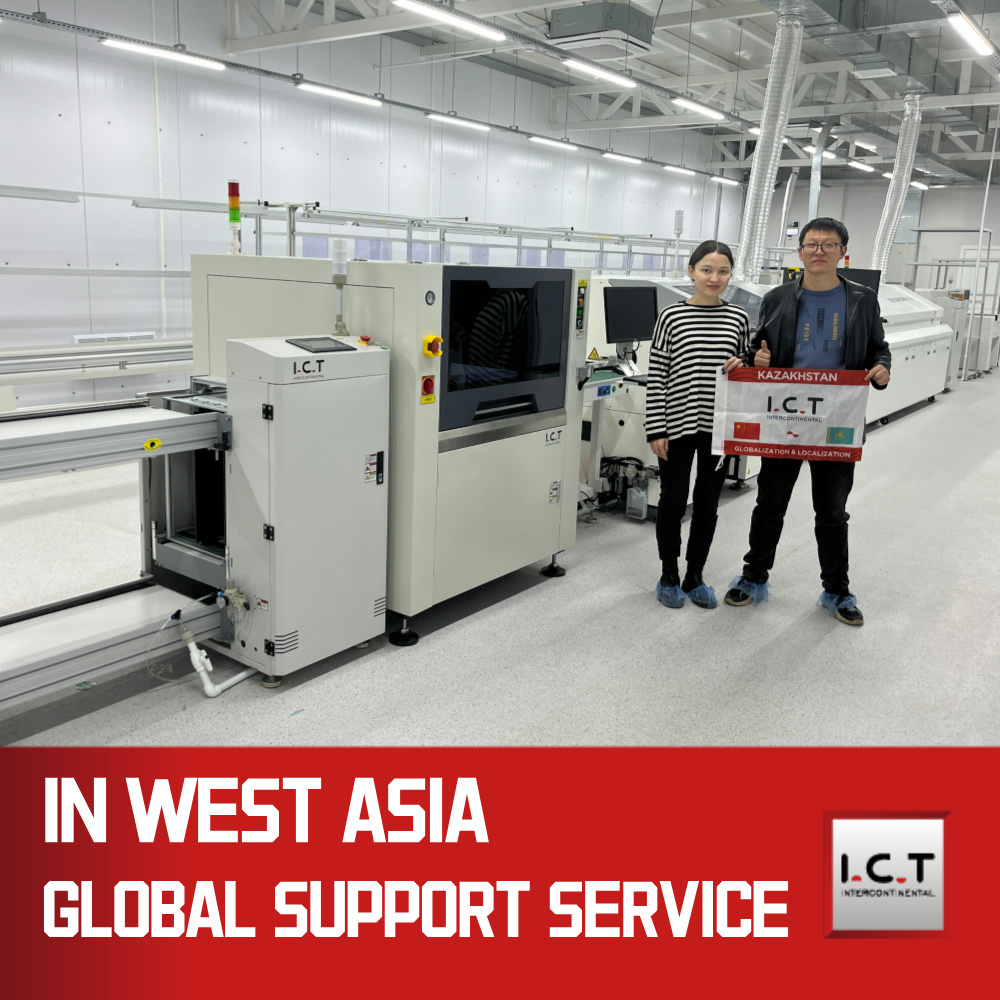

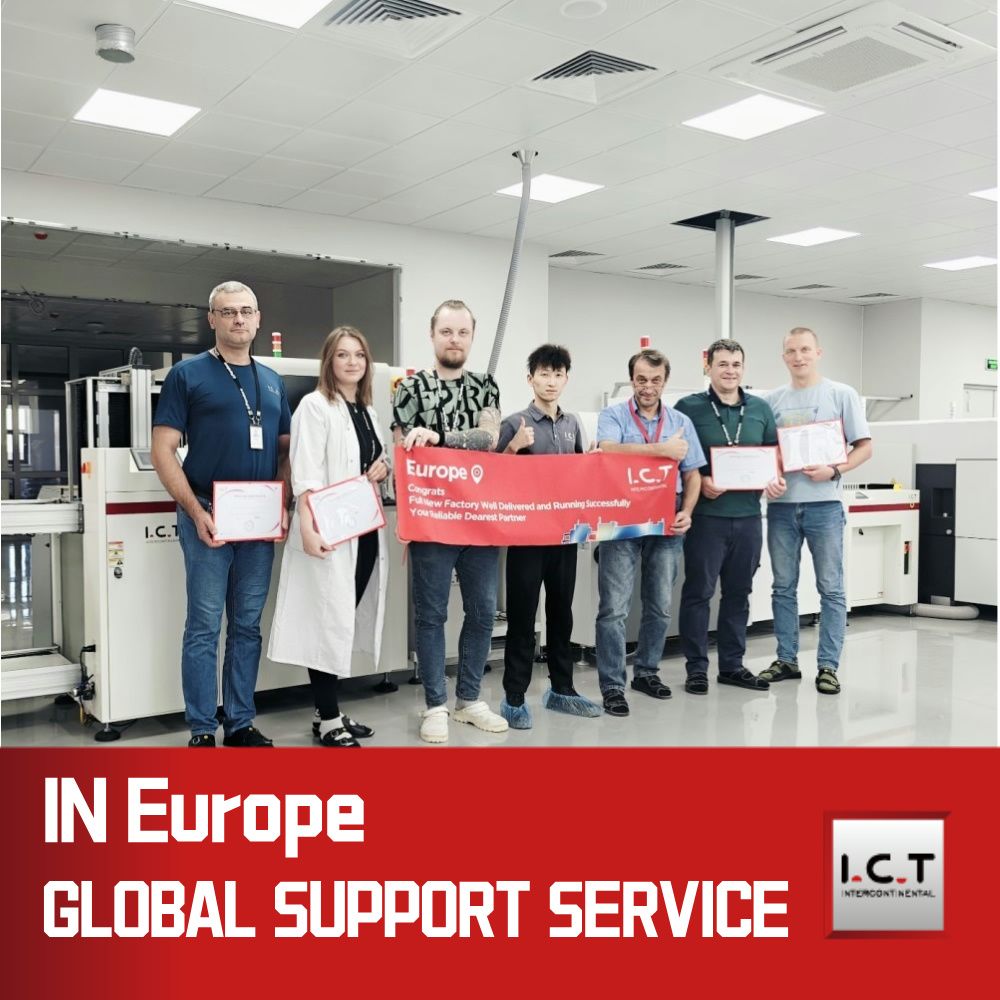

In 2025 reisden ICT-ingenieurs naar de fabriek van een klant, een toonaangevende fabrikant van LED-verlichting voor thuisgebruik, om installatie- en trainingsdiensten te verlenen. De klant had behoefte aan een volautomatische SMT-lijn met 13 machines met een lengte van 29 meter, maar de ruimte was beperkt tot 21 meter lang en 5 meter breed. ICT ontwierp een U-vormige lay-out, waarbij de lijn 16 meter lang en 2,7 meter breed werd, passend bij de wensen van de klant. Na twee dagen installeren en debuggen, gevolgd door zes dagen apparatuurtraining en technische ondersteuning, werd het project met succes opgeleverd. Deze oplossing demonstreerde het vermogen van ICT om productielijnen aan te passen en te optimaliseren, waardoor de LED-productie van de klant soepel verliep onder deskundige begeleiding.
| Service- en trainingsondersteuning
ICT biedt uitgebreide diensten en trainingen om ervoor te zorgen dat uw SMT-zeefdrukker optimaal functioneert. Ons deskundige team biedt installatie, onderhoud en technische ondersteuning op locatie, afgestemd op uw behoeften. We verzorgen gedetailleerde trainingssessies waarin we uw personeel leren de machine effectief te gebruiken en te onderhouden, waarbij de installatie, bediening en probleemoplossing aan bod komen. Met ruim 25 jaar ervaring optimaliseren wij uw productieproces en passen wij ons aan uw specifieke doelstellingen aan. Ons wereldwijde netwerk van 8 vestigingen zorgt voor snelle responstijden en voortdurende hulp. Vertrouw erop dat ICT uw lijn soepel laat draaien met professionele zorg en voortdurende ondersteuning.
| Klant lof
Klanten waarderen de expertise en toewijding van onze ingenieurs en prijzen hun duidelijke begeleiding tijdens de installatie. Ze bewonderen de precisie en betrouwbaarheid van de SMT-schermprinter en noemen het een game-changer voor de productie. Onze veilige, goed verpakte verzending verdient hoge cijfers voor het beschermen van apparatuur tijdens transport. Klanten waarderen ook onze snelle reacties op problemen, waardoor problemen snel worden opgelost en de downtime wordt geminimaliseerd. Dit vertrouwen weerspiegelt de inzet van ICT voor kwaliteitsvolle dienstverlening en ondersteuning.
| Certificeringen en normen
ICT beschikt over prestigieuze certificeringen, waaronder CE, RoHS, ISO9001 en meerdere patenten, waardoor topnormen worden gegarandeerd. Deze referenties weerspiegelen onze toewijding aan veiligheid, milieuzorg en kwaliteitsmanagement in de productie. De CE-markering garandeert naleving van de Europese veiligheidsregels, terwijl RoHS een milieuvriendelijke productie garandeert. De ISO9001-certificering benadrukt onze strenge kwaliteitscontrole, en patenten tonen onze innovatieve ontwerpen. Vertrouw op de gecertificeerde uitmuntendheid van ICT voor betrouwbare SMT-oplossingen.
| Over ICT-bedrijf en fabriek
ICT is een toonaangevende leverancier van elektronische apparatuuroplossingen met intern onderzoek, ontwikkeling en productie. We zijn opgericht in 2012 en zijn snel gegroeid. We hebben 89 medewerkers in dienst op 12.000 m², met 20 ingenieurs en 8 vestigingen wereldwijd. We bedienen meer dan 1600 klanten in 72 landen en bieden op maat gemaakte SMT-oplossingen. Onze fabriek beschikt over strikte testprocessen en een robuust kwaliteitsmanagementsysteem, waardoor elke SMT-zeefprinter aan hoge normen voldoet. Met een geregistreerd fonds van $30 miljoen blijven we innoveren en uitbreiden, waarbij we wereldwijd betrouwbare producten leveren met behoud van uitstekende kwaliteitscontrole.
