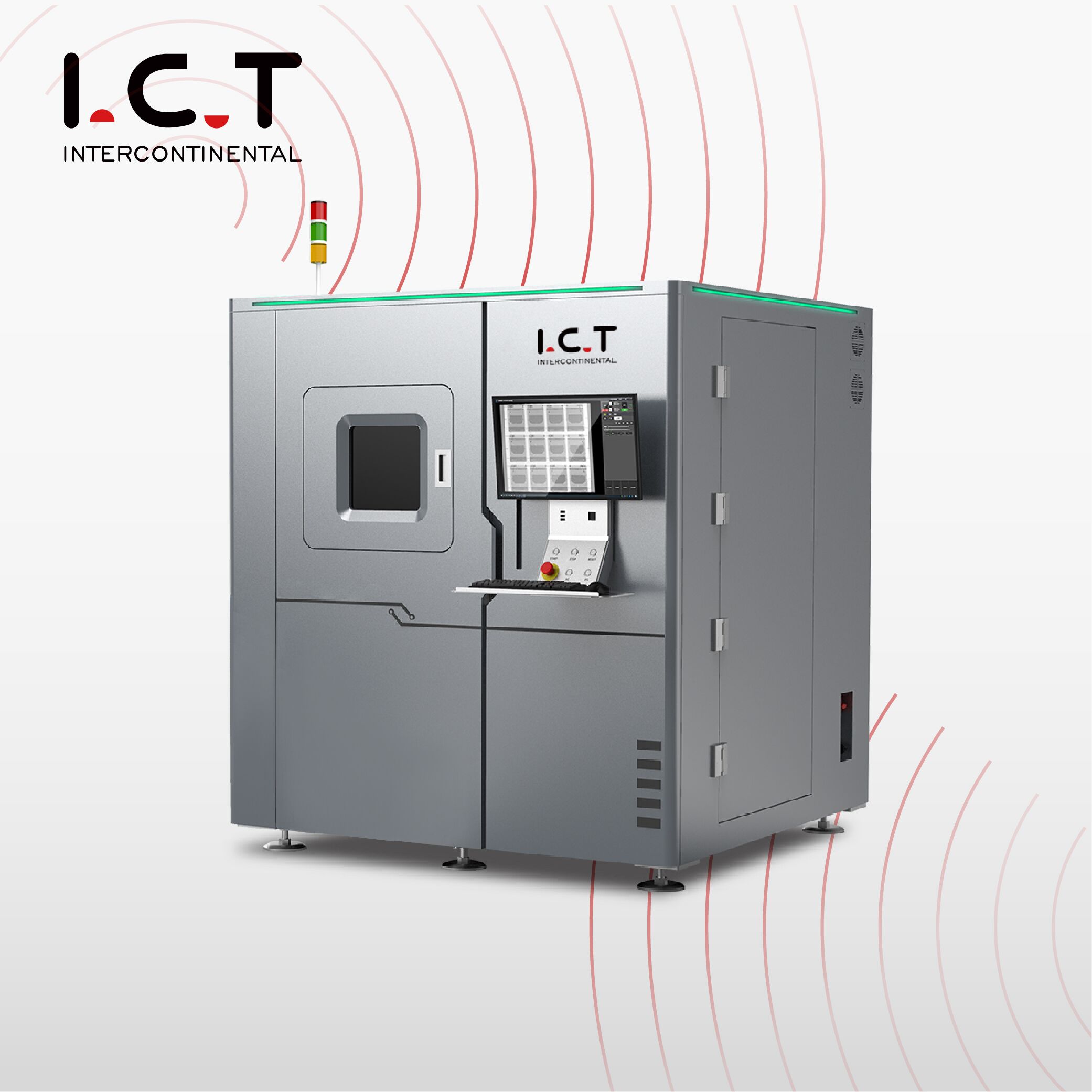

Snelle röntgenmachine Elektronische SMT-inspectieapparatuur

De I.C.T-8200-machine is ontworpen om röntgenbeelden met hoge resolutie te leveren, voornamelijk voor de elektronica-industrie.Dit veelzijdige systeem is effectief voor veel toepassingen binnen het PCB-productieproces.Denk hierbij aan BGA, CSP, QFN, Flip Chip, COB en het brede scala aan SMT-componenten.

Model:
I.C.T-9500
product Merk:
I.C.T
product Code:
X-RAY machine

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Snelle röntgenmachine Elektronische SMT-inspectieapparatuur

Overzicht

SMT-röntgenfoto ICT-9500-2

Röntgenstraal I.C.T-9500 Inleiding:

Functies:

1. 160KV 1 µm open röntgenbuis;

2. Hoge snelheid miljoen FPD-detector met hoge resolutie, 6-assig bewegingssysteem, om te voldoen aan verschillende veeleisende detectiebehoeften;

3. Windows-navigatie, handig volgen van doelen;

4. Automatische meting van BGA-leegtegebieden en genereren van rapporten;

5. Multifunctioneel DXI-beeldverwerkingssysteem met meerdere beeldinspectieprogramma's met XY-programmering;

6. De machine wordt geleverd met UPS om de schade aan de apparatuur veroorzaakt door een plotselinge stroomstoring te verminderen;

Sollicitatie:

SMT, BGA, CSP, Flip Chip, LED-detectie, halfgeleider, verpakkingscomponenten, batterij-industrie, elektronische componenten, auto-onderdelen, fotovoltaïsche energie, aluminium spuitgieten, gieten van plastic. Keramiek, andere speciale industrieën.

BGA 3D CT-detectie

IC 3D CT-detectie

Detectie van lithiumbatterijen

Detectie van spuitgieten

Specificatie:

Item	Model	I.C.T-9500
Röntgenbuis	Max.Spanningen, type	160 kV/1000 μA, open microfocus-röntgenbuis
	Energieverbruik	64W
	Brandpuntsgrootte	1 μm (Optie 0,5 μm)
	Vergroting	600X
	Detectortype	FPD
Detector	Oplossing	1 µm
	Pixel	1536x1536
	Detectorhoek	Volledige kijkhoek van 360°, kanteling van 2*70°
	Besturingssysteem	Industriële pc, Win10 64-bit, i7-processor
Systeemcomputer	Monitor	24' LCD-scherm
Systeemcomputer	Gebruikersomgeving	I.C.T Multifunctioneel DXI-beeldverwerkingssysteem
Software	Max.Laadgebied	600 mm * 545 mm
Werkplatform	Max.Inspectiegebied	530 mm * 470 mm
	Max.Gewicht laden	10 kg
	Bewegingscontrole	Joysticks, muis en toetsenborden
	Bewegingsbereik (omhoog en omlaag)	250 mm
Navigatie	Camera	HD-camera, laserpunt
Uitrustingseigenschappen	Stroomvoorziening	Wisselstroom 110~220V (±10%) 50Hz, 3kW
	Overzichtsafmetingen	1700(B)1660(D)1900(H) mm
	Systeemgewicht	2700 kg
