ICT-W4
I.C.T
| Hoeveelheid: | |
|---|---|

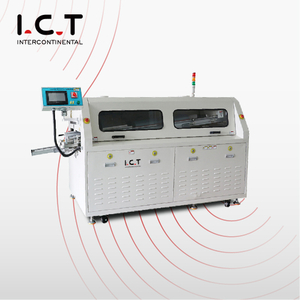

| DIP-golfsoldeermachine voor het solderen van PCB's
De ICT W-serie DIP Wave-soldeermachine is een praktische semi-automatische dompelsoldeermachine voor THT- en DIP-assemblagelijnen. Deze DIP-golfsoldeermachine maakt gebruik van een Japans Kuroda-sproeimondstuk, onafhankelijke horizontale verwarming en een energiebesparende structuur voor een sterke bevochtiging bij het solderen van PCB's met zeer weinig schuim. Het normale vermogen bedraagt slechts 7 kW en de optionele stikstofbescherming voldoet aan hoge kwaliteitseisen. Na vele jaren te hebben gewerkt in auto-, slimme meter- en consumentenelektronicafabrieken, is deze dompelsoldeermachine de slimme keuze geworden voor klanten die behoefte hebben aan stabiel en betaalbaar Through-hold PCB-solderen.
| Functie
Japans Kuroda-mondstuk met verstelbaar spuitoppervlak en piramidefilter zorgen voor een schone en goedkope fluxcoating op elke plaat. Digitale bediening en stabiele druk verminderen afval en houden de binnenkant schoon – perfect voor semi-automatische dompelsoldeermachines in de dagelijkse DIP-productie.
Oververhittingsbeveiliging van derden en PLC+PID-regeling zorgen voor volledige veiligheidsback-up. Realtime controle en snelle stop beschermen mensen en machine tijdens het uitvoeren van 24 uur lang PCB-solderen.
Onafhankelijke horizontale verwarmingszones met gesloten heteluchtpad en gelijkrichterplaat zorgen ervoor dat de temperatuur over het hele bord hetzelfde is. Opwarmen duurt slechts 15 minuten en het normale vermogen blijft op 7 kW – de beste energiebesparing voor DIP-golfsoldeermachines.
| DIP-lijnapparatuurlijst
| Model | W4 | W3 | W2 |
| Afmeting: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ongeveer 1500kg | Ongeveer 1200 kg | Ongeveer 790 kg |
| Stroomvoorziening | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Opstartvermogen | 32 kW | 24 kW | 16 kW |
| Operatie kracht | 12 kW | 9 kW | 7 kW |
| Besturingssysteem | PLC | ||
| Spuitsysteem | |||
| Transmissiemethode | Stappenmotor | ||
| Spuitdruk | 0,25 MPa--0,4 MPa | ||
| luxe stroom | 10--100 ml/min | ||
| Uitlaatdiameter | Φ200 mm | ||
| Uitlaatcapaciteit | 25m3/min | ||
| Voorverwarmende systeem | |||
| Voorverwarmingsmodus | Hete lucht | ||
| Controlemodus | PID + SSR | ||
| Voorverwarmingszone | 4 | 3 | 2 |
| Lengte voorverwarmen | 1800 mm | 1600 mm | 1200 mm |
| Voorverwarmtemp. | (Kamertemperatuur) -250°C | ||
| Opwarmtijd (min) | Ongeveer 15min (instelling 150°C) | ||
| Transportsysteem | |||
| PCB-grootte: LxB (mm) | Min: 80x60mm; Maximaal: 400x300 mm | ||
| Transportsnelheid | 0-2000 (mm/min) | ||
| Transporthoogte | 750+/-20 (mm) | ||
| Vinger | Dubbele haakklauw (standaard) | ||
| Controle van de transportbandbreedte | Handmatig | ||
| Transportband hoek | 4~7 graden | ||
| Soldeersysteem | |||
| Soldeerpot-stijl | Mechanische motoraandrijving | ||
| Materiaal soldeerpot | Volledig titanium (standaard FT) | ||
| Temperatuur soldeerpot | 300 ° C | ||
| Capaciteit soldeerpot | Loodvrij 350kg | Loodvrij 300kg | Loodvrij 250kg |
| Ander | |||
| Vingerreinigingssysteem | Borstel | ||
| DIP-lijnapparatuurlijst
Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo
ICT-ingenieurs gingen naar Uruguay om de DIP Wave-soldeermachine uit de W-serie te installeren en in bedrijf te stellen voor een fabrikant van slimme meters. De klant beheert een DIP-productielijn met grote volumes en had behoefte aan stabiel loodvrij solderen voor complexe PCB's met grote onderdelen. Nadat ons team de installatie en de operatortraining had voltooid, bereikte de machine de volle snelheid met slechts 7 kW bedrijfsvermogen en een perfecte verbindingskwaliteit. De klant deelde een video waarin te zien is hoe de DIP Wave-soldeermachine soepel draait in hun THT-assemblagelijn, waarbij hij de lage energiekosten, het eenvoudige onderhoud en de uitstekende after-salesondersteuning prees. Dit slimme meterproject in Uruguay is een succesvolle referentie geworden voor veel Latijns-Amerikaanse DIP-lijnen.
| Deskundige diensten en training
ICT biedt volledige ondersteuning voor elke DIP Wave-soldeermachine – van lijnontwerp en installatie tot training van operators en 7×24 wereldwijde technische hulp. Ons team zorgt er elke dag voor dat uw dipsoldeermachine en de hele THT-lijn soepel draaien.
| Klant lof
Klanten over de hele wereld waarderen onze DIP Wave-soldeermachine vanwege de sterke stabiliteit, zeer lage energiekosten en schoon solderen op grote platen. Zij danken vooral de snelle wereldwijde service, de goede verpakking voor de export en het gemakkelijke dagelijkse gebruik van deze semi-automatische dompelsoldeermachine.
| Kwaliteitscertificeringen
Elke ICT DIP-golfsoldeermachine heeft CE-, CCC-, UL-, RoHS- en ISO9001-certificaten plus verschillende patenten, die volledig voldoen aan de internationale veiligheids- en groene normen voor moderne THT-lijnen.
| Over ICT-bedrijf en fabriek
ICT is een totaalleverancier van oplossingen voor SMT- en DIP-productielijnen met meer dan 25 jaar ervaring. Onze 12.000 m² grote fabriek in Dongguan heeft 89 medewerkers, waaronder 20 ingenieurs. We ontwerpen en bouwen alle apparatuur in eigen huis en bedienen meer dan 1600 klanten in 72 landen. Strenge kwaliteitscontrole en snelle innovatie maken ons de beste partner voor betrouwbaar Through-hold PCB-solderen wereldwijd.
