| Smt loodvrije golfsoldeermachine - Professionele soldeergolfmachine
ICT W-serie Smt loodvrije golfsoldeermachine is de kernsoldeermachine voor SMT DIP-productielijnen. Deze smt-soldeermachine maakt gebruik van het Japanse Kuroda-precisiemondstuk voor nauwkeurige fluxcoating, volledig onafhankelijke horizontale verwarmingszones voor stabiele temperatuurregeling en een energiebesparend ontwerp dat het normale vermogen op slechts 7 kW houdt. Optionele stikstofbescherming voldoet aan hoogwaardige loodvrije normen. Deze Smt loodvrije golfsoldeermachine wordt op grote schaal toegepast in auto-elektronica, slimme meters en consumentenproducten en biedt uitstekende prestaties voor moderne SMT DIP-lijnen.
| Functie
Het Japanse Kuroda-mondstuk met verstelbaar vernevelingsgebied en piramidefilter levert elke cyclus een uniforme, energiezuinige fluxlaag. Digitale debietmeter en stabiele druktank verminderen het fluxverbruik met de helft en houden de kamer schoon – een groot voordeel voor de Smt loodvrije golfsoldeermachine bij continue THT-productie.
Onafhankelijke bescherming tegen oververhitting van derden plus PLC+PID-regeling met gesloten lus bieden meerdere veiligheidslagen. Realtime monitoring en onmiddellijke noodstop beschermen operators en apparatuur tijdens 24-uurs werking van de DIP Wave-soldeermachine.
Onafhankelijke horizontale verwarmingszones met gesloten heteluchtpad en gelijkrichterplaten garanderen een perfect gelijkmatige temperatuur over het hele bord. Het opwarmen duurt slechts ongeveer 15 minuten en het normale vermogen blijft op 7 kW – de meest economische verwarming onder vergelijkbare soldeergolfmachines.
| DIP-lijnapparatuurlijst
| Model | W4 | W3 | W2 |
| Afmeting: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ongeveer 1500kg | Ongeveer 1200 kg | Ongeveer 790 kg |
| Stroomvoorziening | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Opstartvermogen | 32 kW | 24 kW | 16 kW |
| Operatie kracht | 12 kW | 9 kW | 7 kW |
| Besturingssysteem | PLC | ||
| Spuitsysteem | |||
| Transmissiemethode | Stappenmotor | ||
| Spuitdruk | 0,25 MPa--0,4 MPa | ||
| luxe stroom | 10--100 ml/min | ||
| Uitlaatdiameter | Φ200 mm | ||
| Uitlaatcapaciteit | 25m3/min | ||
| Voorverwarmende systeem | |||
| Voorverwarmingsmodus | Hete lucht | ||
| Controlemodus | PID + SSR | ||
| Voorverwarmingszone | 4 | 3 | 2 |
| Lengte voorverwarmen | 1800 mm | 1600 mm | 1200 mm |
| Voorverwarmtemp. | (Kamertemperatuur) -250°C | ||
| Opwarmtijd (min) | Ongeveer 15min (instelling 150°C) | ||
| Transportsysteem | |||
| PCB-grootte: LxB (mm) | Min: 80x60mm; Maximaal: 400x300 mm | ||
| Transportsnelheid | 0-2000 (mm/min) | ||
| Transporthoogte | 750+/-20 (mm) | ||
| Vinger | Dubbele haakklauw (standaard) | ||
| Controle van de transportbandbreedte | Handmatig | ||
| Transportband hoek | 4~7 graden | ||
| Soldeersysteem | |||
| Soldeerpot-stijl | Mechanische motoraandrijving | ||
| Materiaal soldeerpot | Volledig titanium (standaard FT) | ||
| Temperatuur soldeerpot | 300 ° C | ||
| Capaciteit soldeerpot | Loodvrij 350kg | Loodvrij 300kg | Loodvrij 250kg |
| Ander | |||
| Vingerreinigingssysteem | Borstel | ||
| DIP-lijnapparatuurlijst

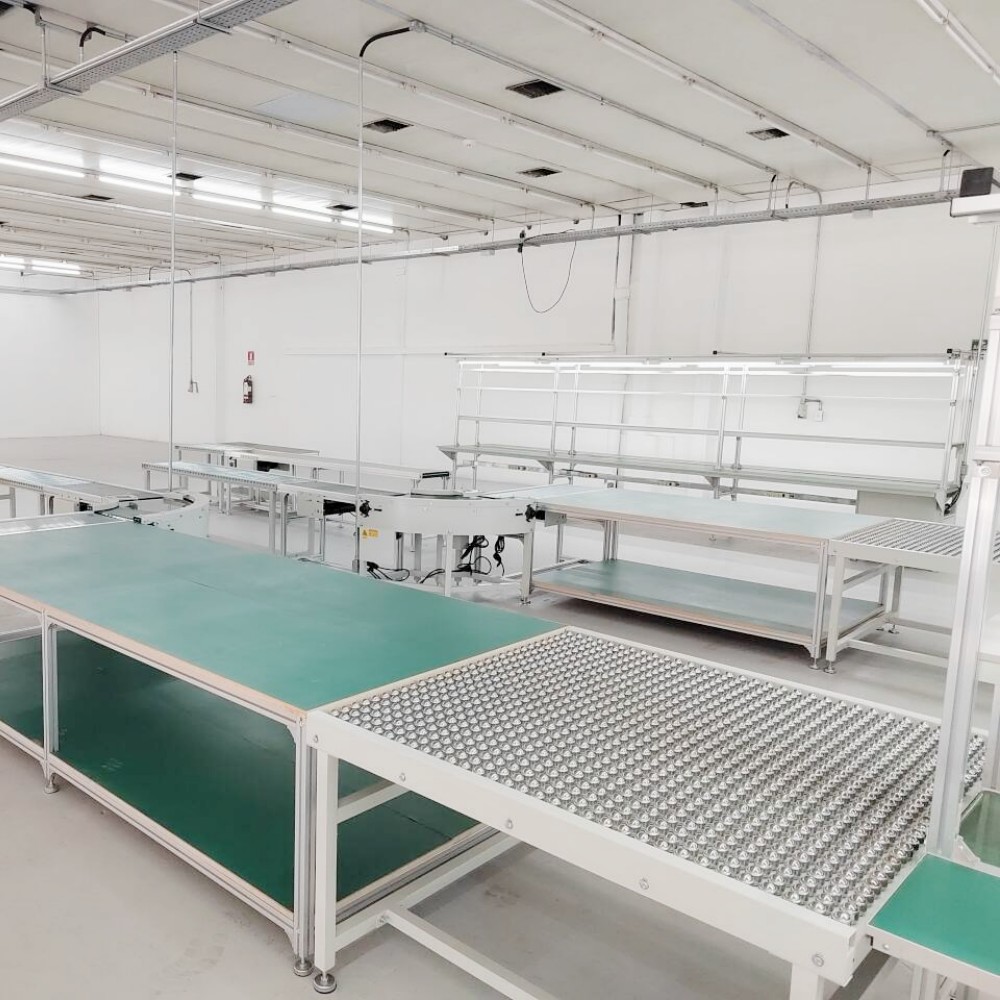

Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.
| Klantsuccesvideo

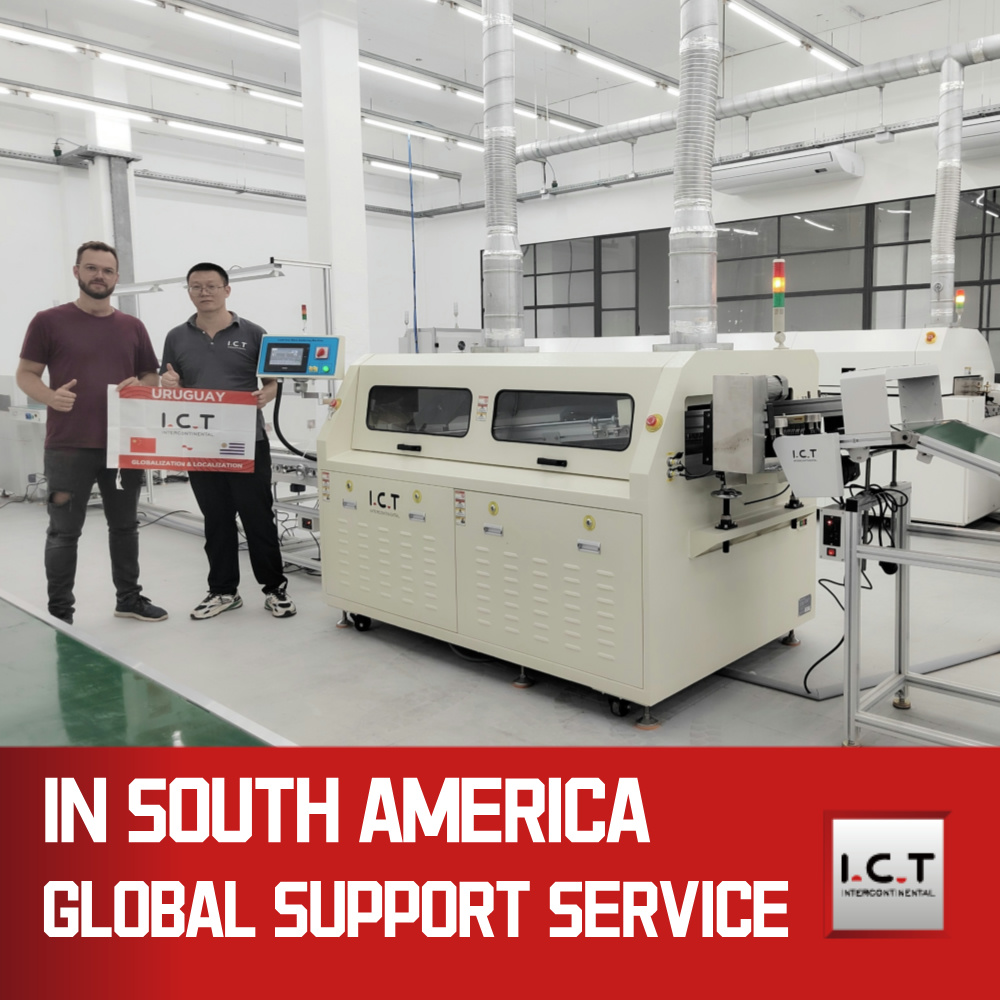

Een slimme meterfabriek in Uruguay had een betrouwbare smt-soldeermachine nodig om complexe borden met grote componenten in hun DIP-lijn te kunnen verwerken. We leverden de Smt-loodvrije golfsoldeermachine uit de W-serie en stuurden technici voor een volledige installatie en training. De machine startte de volledige productie bij slechts 7 kW, zonder defecten en met perfecte verbindingen. De klant filmde hoe de soldeerdipmachine soepel liep en deelde hoe deze hun dagelijkse output dramatisch verbeterde. Dit project is het model geworden voor veel elektronicafabrikanten in de regio.
| Deskundige diensten en training
ICT beschouwt elke Smt Loodvrije Golfsoldeermachine als het begin van een langdurige samenwerking. We bieden gratis advies over de fabrieksindeling, procesafstemming ter plaatse, trainingen in de lokale taal, levenslange software-upgrades en reserveonderdelen vanuit 8 wereldwijde magazijnen – zodat uw SMT DIP-lijn maximale efficiëntie bereikt met minimaal risico.
| Klant lof

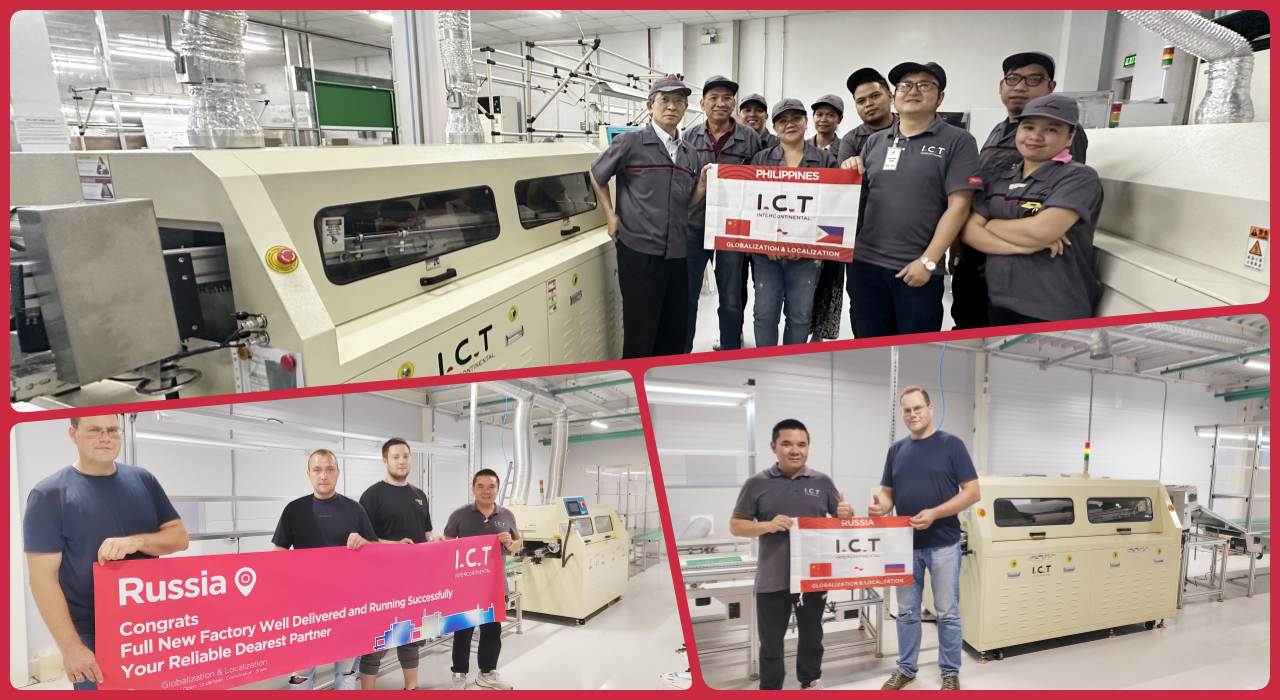

Fabrieken over de hele wereld prijzen onze Smt Loodvrije Golfsoldeermachine om zijn oerdegelijke dagelijkse werking, extreem laag elektriciteitsverbruik en perfecte soldeerresultaten op complexe printplaten. Ze vermelden vooral de houten exportkratten die na lange verzending intact aankomen, de onmiddellijke ondersteuning op afstand vanuit het hoofdkantoor en hoe gemakkelijk de machine werkt met bestaande SMT DIP-apparatuur.
| Kwaliteitscertificeringen
Elke ICT Smt loodvrije golfsoldeermachine is voorzien van CE-, CCC-, UL-, RoHS- en ISO9001-certificeringen plus verschillende patenten op energiebesparende verwarmings- en fluxsystemen, waardoor klanten volledig vertrouwen hebben in wereldwijde naleving en technische uitmuntendheid.
| Over ICT-bedrijf en fabriek
ICT – uw betrouwbare dierbare partner Sinds 2012 bouwt ICT aan een mondiaal cross-value platform voor de productie van elektronica met een industriepark van 12.000㎡ in Dongguan en 8 overzeese servicecentra. Met 89 medewerkers, waaronder 20 senior engineers en een maatschappelijk kapitaal van $30 miljoen zijn we in staat elk detail, van ontwerp tot levering, onder de knie te krijgen. Wij bedienen meer dan 1600 klanten in 72 landen met de waarden 'Integriteit, Eenvoudig, Open, Coördinatie, Deel' en leveren de meest vertrouwde Soldeer Wave Machine en complete SMT DIP-oplossingen wereldwijd.
