Nederlands
 |

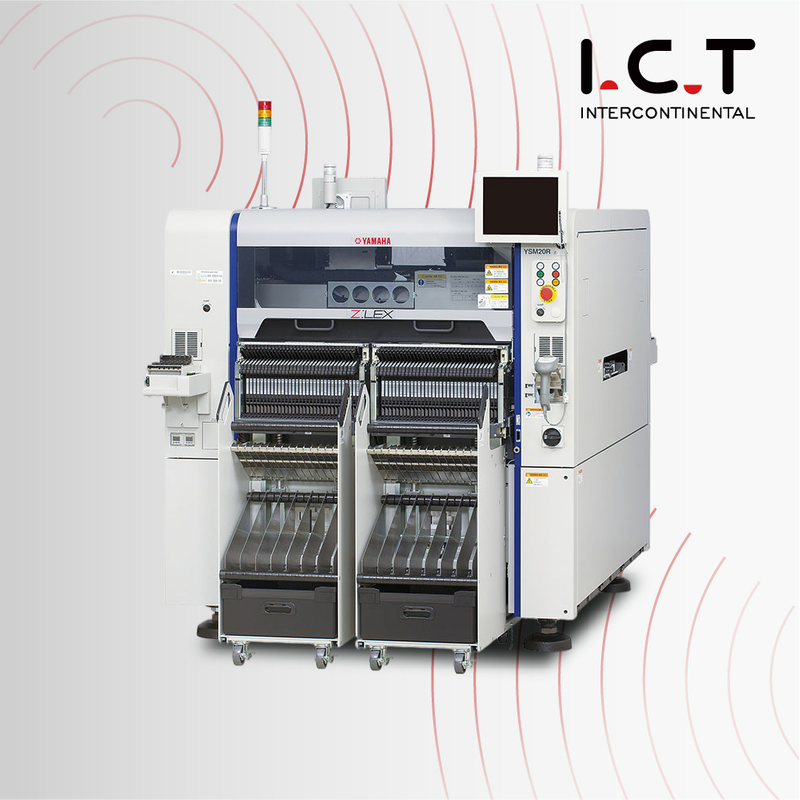

YSM20WR
Yamaha
| Hoeveelheid: | |
|---|---|
Geavanceerde chipmontageer
Snelle en flexibele pick-and-place-machine
Multifunctionele SMT-plaatsing
Snelle flexibele pick & place machine
Model | YSM20R TypePV | YSM20R TypeSV | YSM20WR |
| Toepasselijke printplaat | Enkele rijstrook L810 x B490 tot L50 x B50 Dubbele fase Opmerking: Voor X-as met 2 stralen keuze alleen 1PCB transport: L810 x B490 tot L50 x W50 2PCB transport: L380 x B490 tot L50 x B50 | Dubbele rijstrook Opmerking 1 Hetzelfde type printplaten: L810 x W356 tot L50 x W50 Verschillende typen printplaten: tot L810 x W662 Opmerking 2 Hetzelfde type printplaat: L810 x W280 tot L50 x W500 Verschillende type printplaten: tot L810 x W510 | |
| Kop / Toepasselijke componenten | High-Speed Multi (HM) kop Opmerking 3: 0201 tot W55 x L100 mm, Hoogte 15 mm of minder Vreemd gevormde componenten (FM: Flexibel Multi) kop: 03015 tot W55 x L100 mm, hoogte 28 mm of minder | High-Speed Multi (HM) kop: 03015 tot W55 x L100 mm, hoogte 15 mm of minder Vreemd gevormde componenten (FM: flexibel multi) kop: 03015 tot W55 x L100 mm, hoogte 28 mm of minder | High-Speed Multi (HM) kop Opmerking 3: 0201 tot B55 x L100 mm, hoogte 15 mm of minder Vreemd gevormde componenten (FM: flexibele multi) kop: 03015 tot B55 x L100 mm, hoogte 28 mm of minder |
| Montagemogelijkheden (onder optimale omstandigheden zoals gedefinieerd door Yamaha Motor) | X-as 2-straals: multifunctionele kop voor hoge snelheid (HM: High-speed Multi) x 2 95.000 CPH | X-as 2-straals: multifunctionele kop voor hoge snelheid (HM: High-speed Multi) x 2 90.000 CPH | X-as 2-straals Opmerking 1: Multifunctionele hogesnelheidskop (HM: High-speed Multi) x 2 |
| Nauwkeurigheid van montage | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (onder optimale omstandigheden zoals gedefinieerd door Yamaha Motor bij standaardevaluatie materials worden gebruikt) | ||
| Aantal componenttypen | Vaste plaat: Max.140 typen (conversie voor 8 mm tapefeeder) Vervanging van feederwagens: Max.128 soorten (conversie voor 8 mm tapefeeder) Laden voor 30 soorten (vast type: max., indien uitgerust met sATS30) en 10 typen (wagentype: max., indien uitgerust met cATS10) | ||
| Stroomvoorziening | 3-fase wisselstroom 200/208/220/240/380/400/416V +/-10% 50/60Hz | ||
| Bron van luchttoevoer | 0,45 MPa of meer in schone, droge staat | ||
| Externe dimensie (exclusief projecties) | L 1.374 x B 1.857 x H1.445 mm (alleen hoofdeenheid) | L 1.374 x B 2.110 x H1.445 mm (alleen hoofdunit) | |
| Gewicht | Ongeveer.2.050 kg (hoofd alleen eenheid) | Ongeveer.2.500 kg (alleen hoofdunit) | |
* Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
* Neem contact op met I.C.T voor meer details.
