S20 |Yamaha automatische Smt PCB pick-and-place-machine van de Chinese fabrikant

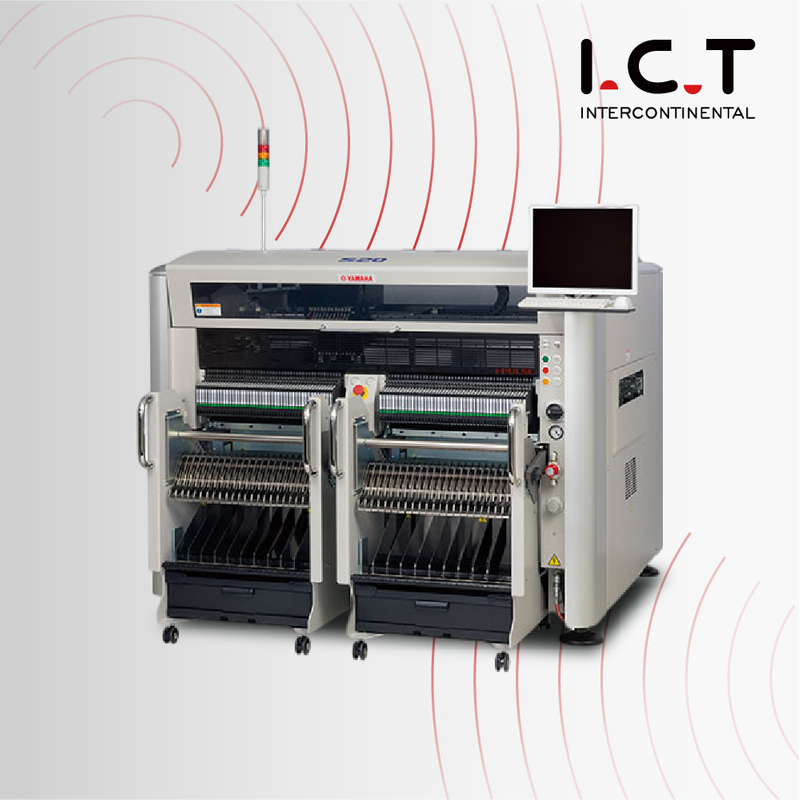

Yamaha S20 Automatische Smt PCB-pick-and-place-machine

Invoering

Yamaha S20

Ultieme flexibiliteit om 3D MID*-plaatsing te realiseren

Verbetering van 3D MID

Mogelijkheid tot groot bordbeheer

Uitgebreide capaciteit voor het hanteren van componenten en een hoge invoercapaciteit

Ultieme flexibiliteit en snelle en eenvoudige installatie

*3D MID: gegoten interconnect-apparaat

Yamaha pick-and-place-machine

Geavanceerde chipmontageer

Snelle en flexibele pick-and-place-machine

Multifunctionele SMT-plaatsing

Snelle flexibele pick & place machine

1. Verbetering van 3D MID

2. Mogelijkheid om grote borden te hanteren

3. Uitgebreide capaciteit voor het hanteren van componenten en een hoge feedercapaciteit

4. Ultieme flexibiliteit en snelle en eenvoudige installatie

	S10	S20
Bordgrootte (met ongebruikte buffer)	Min.L50 x B30 mm tot Max.L1.330 x B510 mm (standaard L955)	Min.L50 x B30 mm tot Max.L1.830 x B510mm (standaard L1.455)
Bordgrootte (met gebruikte invoer- of uitvoerbuffer)	Min.L50 x B30 mm tot Max.L420 x B510mm	-
Bordgrootte (met gebruikte invoer- en uitvoerbuffers)	Min.L50 x B30 mm tot Max.L330 x B510 mm	Min.L50 x B30 mm tot Max.L540 x B510mm
Dikte van de plaat	0,4 - 4,8 mm	0,4 - 4,8 mm
Stroomrichting van het bord	Van links naar rechts (standaard)	Van links naar rechts (standaard)
Snelheid van bordoverdracht	Maximaal 900 mm/sec	Maximaal 900 mm/sec
Plaatsingssnelheid (12 koppen + 2 theta) Opt.Cond.	0,08 sec/CHIP (45.000 CPH)	0,08 sec/CHIP (45.000 CPH)
Plaatsingsnauwkeurigheid A (μ+3σ)	SPAAND +/- 0,040 mm	SPAAND +/- 0,040 mm
Plaatsingsnauwkeurigheid B (μ+3σ)	IC +/-0,025 mm	IC +/-0,025 mm
Plaatsingshoek	+/-180 graden	+/-180 graden
Z-asbesturing / Theta-asbesturing	AC-servomotor	AC-servomotor
Componenthoogte	Maximaal 30 mm*1 (Vooraf geplaatste componenten: max. 25 mm)	Maximaal 30 mm*1 (Vooraf geplaatste componenten: max. 25 mm)
Toepasselijke componenten	0201mm – 120x90mm, BGA, CSP, connector, enz. (Standaard 01005 -)	0201mm – 120x90mm, BGA, CSP, connector, enz. (Standaard 01005 -)
Componentenpakket	8 - 56 mm tape (F1/F2 feeders), 8 - 88 mm tape (F3 elektrische feeders), stick, lade	8 - 56 mm tape (F1/F2 feeders), 8 - 88 mm tape (F3 elektrische feeders), stick, lade
Nadeelcontrole	Vacuümcontrole en zichtcontrole	Vacuümcontrole en zichtcontrole
Schermtaal	Engels, Chinees, Koreaans, Japans	Engels, Chinees, Koreaans, Japans
Positionering van het bord	Plankgreepeenheid, referentie aan de voorzijde, automatische aanpassing van de breedte van de transportband	Plankgreepeenheid, referentie aan de voorzijde, automatische aanpassing van de breedte van de transportband
Componenttypen	Max. 90 soorten (8 mm tape), 45 rijstroken x 2	Max. 180 soorten (8 mm tape), 45 rijstroken x 4
Overdrachtshoogte	900 +/- 20 mm	900 +/- 20 mm
Machineafmetingen, gewicht	L1250xD1750xH1420mm, Ca.1.200 kg	L1750xD1750xH1420mm, Ca.1.500 kg

FAQ

Vraag: Wat kunnen wij voor u doen?

A: Totale SMT-machines en -oplossingen, professionele technische ondersteuning en service.

Vraag: Bent u een handelsbedrijf of een fabrikant?

A: OEM- en ODM-service zijn beschikbaar.

Vraag: Wat is uw leverdatum?

A: De leverdatum is ongeveer 35 dagen na ontvangst van de betaling.

Vraag: Wat zijn uw betalingsvoorwaarden?

A: 30% aanbetaling vooraf en 70% saldo vóór verzending.

Vraag: Wat zijn uw belangrijkste klanten?

EEN: Huawei,Foxconn,Vtech,Sumida,Kemet,Vishay,Bosch,Canon.

Q: Waarom voor ons kiezen?

A: Toonaangevende SMT-leverancier in China;Handelsgarantie tot USD 560.000+;Professioneel after-sales serviceteam.

FAQ:

Vraag: Wat zijn de voordelen van het gebruik van SMT-pick-and-place-machines ten opzichte van handmatige montage?

A: Voordelen zijn onder meer hogere snelheid, nauwkeurigheid, consistentie en de mogelijkheid om met kleinere componenten en complexe ontwerpen om te gaan.

Vraag: Kunnen pick-and-place-machines worden geïntegreerd in geautomatiseerde assemblagelijnen?

A: Ja, ze kunnen naadloos worden geïntegreerd in geautomatiseerde productielijnen voor continue productie.

Vraag: Wat is de rol van soldeerpasta bij SMT-assemblage?

A: Soldeerpasta wordt op de PCB-pads aangebracht voordat de componenten worden geplaatst.Het smelt tijdens reflow-solderen, waardoor elektrische verbindingen ontstaan.

Vraag: Hoe inspecteer je de kwaliteit van soldeerverbindingen gemaakt door pick-and-place-machines?

A: Kwaliteitscontrolemethoden, zoals röntgeninspectie en geautomatiseerde optische inspectie (AOI), worden gebruikt om soldeerverbindingen op defecten te onderzoeken.
