YSM20R
Yamaha
| Hoeveelheid: | |
|---|---|

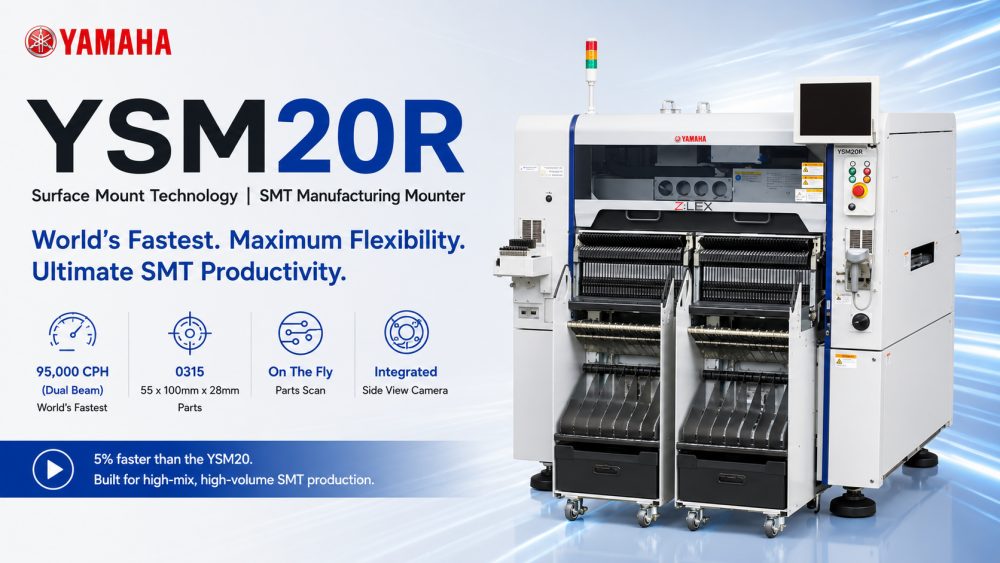

| YSM20R modulaire SMT-chipmontageer
De YSM20R is een modulaire SMT-pick-and-place-machine, ontworpen voor PCB-productie in grote volumes. Het ondersteunt operaties met één of twee rijstroken, grote borden en plaatsing met hoge dichtheid. De veelzijdige koppen en groothoekcamera's kunnen op efficiënte wijze omgaan met verschillende componenten, van kleine 0201's tot grote 0315's, terwijl de hoge nauwkeurigheid en stabiliteit behouden blijven. Het modulaire ontwerp maakt een flexibele lay-out van de productielijn mogelijk en maximaliseert de efficiëntie.
| Producteigenschappen
Dual Beam & snelle plaatsing
De YSM20R is uitgerust met een dual-beam ontwerp en maakt gelijktijdig gebruik van twee rijstroken mogelijk, waardoor de doorvoer aanzienlijk wordt verbeterd. Uiterst nauwkeurige koppen plaatsen tot 95.000 CPH, waarbij snelheid en nauwkeurigheid in balans zijn.
Brede component- en PCB-compatibiliteit
Ondersteunt grote PCB-afmetingen: L810×B742 mm (enkele baan) en L810×B356 mm (dubbele baan), geschikt voor maximaal 140 componenttypen. Brede scanvisie zorgt voor een nauwkeurige plaatsing over diverse PCB-lay-outs.
Non-stop werking en automatisch laden
Met optionele Auto Loading Feeders (ALF) en tray sequencers (ATS) draait de YSM20R continu zonder te stoppen voor tape- of traywissels, waardoor de downtime wordt verminderd en de productielijnen zeer efficiënt blijven.
| Specificatie
| Model | YSM20R - Z:LEX |
| Toepasselijke printplaat | Enkele baan L810 x W490 tot L50 x W50 Tweetraps Opmerking: Alleen voor X-as optie met 2 balken 1PCB-transport: L810 x W490 tot L50 x W50 2PCB-transport: L380 x W490 tot L50 x W50 |
| Montagemogelijkheid | X-as 2-straals: multifunctionele kop (HM: High-speed Multi) x 2 95.000 CPH (onder optimale omstandigheden zoals gedefinieerd door Yamaha Motor) |
| Nauwkeurigheid van montage | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (onder optimale omstandigheden zoals gedefinieerd door Yamaha Motor wanneer standaard evaluatiemateriaal wordt gebruikt) |
| Toepasselijke componenten | High-Speed Multi (HM) kop OPMERKING : 0201 tot W55 x L100 mm (indexeringsherkenning groter dan W45 mm), hoogte 15 mm of minder Opmerking: Componenthoogte van 6,5 mm of hoger of componentafmetingen van 12 mm in lengte/breedte of groter vereisen een optionele multicamera. Neem contact met ons op voor informatie over het monteren van 0201-componenten. Componenten met afwijkende vorm (FM: Flexibel Multi) kop: 03015 tot W55 x L100 mm (indexeringsherkenningen groter dan W45 mm), hoogte 28 mm of minder |
| Aantal componenttypen | Vaste plaat: 140 typen (conversie voor 8 mm tapefeeder) Vervanging voerwagenwagen: Max. 128 typen (conversie voor 8 mm tapefeeder) Laden voor 30 typen (vast type: maximaal, indien uitgerust met sATS30) en 10 typen (wagentype: maximaal, indien uitgerust met cATS10) |
| Stroomvoorziening | 3-fasig wisselstroom 200/208/220/240/380/400/416 V ±10 % 50/60 Hz |
| Bron van luchttoevoer | Schone droge lucht van 0,45 MPa of meer |
| Externe dimensie | L1.374 x B1.857 x H1.445 mm |
| Gewicht | Ongeveer. 2.050 kg |
* Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
* Neem contact op met ICT voor meer details.
| Lijst met SMT-lijnapparatuur
De Σ-G5SⅡ wordt gewoonlijk geïntegreerd in een complete SMT-productielijn, inclusief soldeerpastaprinter, SPI-inspectiesysteem, reflow-oven, AOI-inspectiemachine en PCB-hanteringsapparatuur. ICT biedt volledige lijnintegratie met SMT-, DIP-, coating- en slimme fabrieksautomatiseringsoplossingen om klanten te helpen bij het bouwen van efficiënte en schaalbare elektronicaproductiesystemen over de hele wereld.
ICT biedt meerdere Yamaha SMT-mounters, waaronder YSM10, YSM20, YSM40R, van kleine PCB's tot grote borden met hoge dichtheid. Alle modellen zijn voorzien van een modulaire configuratie, snelle plaatsing, brede componentcompatibiliteit en uiterst nauwkeurige werking, geschikt voor uiteenlopende productielijnvereisten.
| Klantsuccesvideo
In Kazachstan heeft ICT met succes een volautomatische SMT-productielijn voor de productie van stroomvoorzieningen opgeleverd. Ingenieurs zorgden voor de installatie en training ter plaatse, waardoor de productie soepel verliep. De lijn omvatte een SMT-lader, een volautomatische printer, een reflow-oven, een SMT-transportband en offline AOI-inspectie.
Feedback van klanten: 'Alle machines komen uit China ICT Bedankt. Goede kwaliteit en prijs. Bedankt Andy en Billy voor het bouwen van deze lijn. En het trainen van ons om deze machines te gebruiken. Hartelijk dank.'
| Service- en trainingsondersteuning
ICT biedt uitgebreide service- en trainingsoplossingen. Ingenieurs kunnen ter plaatse de inbedrijfstelling, installatiebegeleiding en operationele training uitvoeren, waardoor klanten een snelle opstart kunnen realiseren. De training omvat de bediening van de machine, de optimalisatie van de productielijn en onderhoudsroutines. Of het nu gaat om afzonderlijke machines of volledige fabrieksinstallaties, ICT levert responsieve, end-to-end technische ondersteuning.
| Klant lof
Klanten prijzen ICT-ingenieurs om hun professionaliteit, geduld en reactievermogen. YSM20R en de volledige lijn staan bekend om hun uitstekende kwaliteit, snelle levering en zorgvuldige verpakking. Klanten melden een soepele inbedrijfstelling en effectieve training, waardoor het personeel vanaf de eerste dag efficiënt kan werken.
| Onze certificering
YSM20R en de volledige ICT-productielijn zijn CE-, RoHS- en ISO9001-gecertificeerd en voldoen aan internationale kwaliteitsnormen. ICT beschikt ook over eigen patenten, waardoor innovatieve, stabiele en veilige apparatuur voor wereldwijde klanten wordt gegarandeerd.
| Over ICT en Fabriek
ICT beheert een compleet R&D- en productiesysteem, met een groot en snel groeiend team, dat meer dan 1.700 wereldwijde klanten in meer dan 80 landen bedient. Strenge kwaliteitscontrole zorgt ervoor dat alle SMT pick-and-place-machines voldoen aan hoge precisie- en betrouwbaarheidsnormen. ICT richt zich op het leveren van flexibele, schaalbare full-factor SMT-oplossingen.
