YSM10
Yamaha
| Hoeveelheid: | |
|---|---|

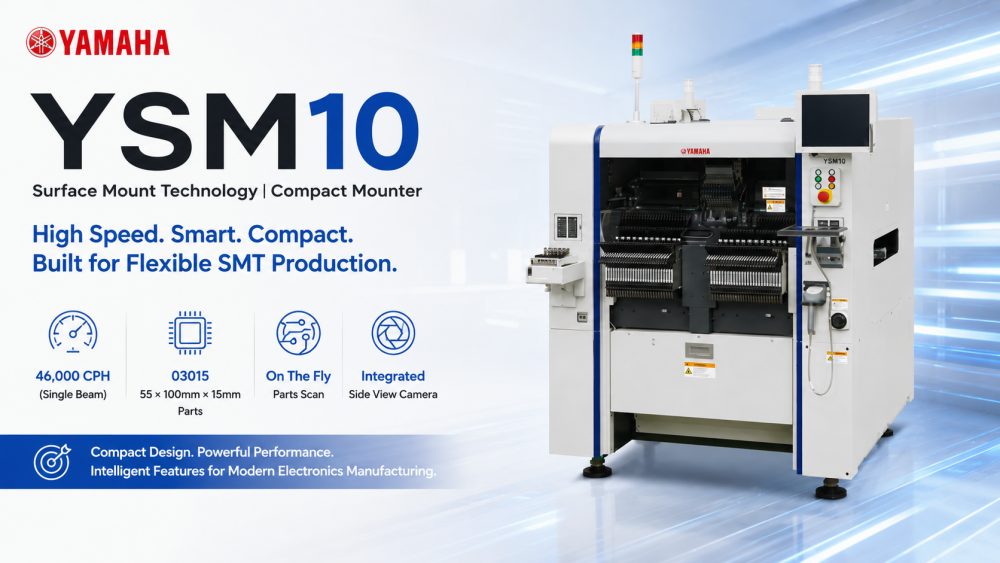

| Compacte snelle SMT-mounter
YSM10 van Yamaha combineert snelheid, nauwkeurigheid en compactheid in één SMT pick-and-place-oplossing. Ontworpen voor kleine tot middelgrote PCB-afmetingen, verwerkt het efficiënt componenten variërend van 0201-chips tot grotere onderdelen. De machine biedt flexibele configuraties met meerdere koppen en geïntegreerde vision-systemen, waardoor een hoge productiviteit met minimale insteltijd wordt gegarandeerd. YSM10 is ideaal voor fabrieken die betrouwbare SMT-assemblage nodig hebben zonder grote productieruimte in beslag te nemen.
| Producteigenschappen
Snelle één-voor-één montage
De YSM10-koppen met enkele straal pakken en plaatsen componenten met hoge snelheid, waardoor onder optimale omstandigheden tot 46.000 CPH wordt bereikt. De roterende aandrijving zorgt voor een consistente nauwkeurigheid en vermindert de uitvaltijd tijdens het vervangen van mondstukken.
Geïntegreerde zijzichtcamera
De YSM10 is uitgerust met een ingebouwde zijzichtcamera en detecteert automatisch de hoogte en positie van onderdelen, waardoor een nauwkeurige plaatsing wordt gegarandeerd. De camera ondersteunt on-the-fly componentinspectie voor hoogwaardige montage.
Super Loading Feeder
De innovatie van de Super Loading Feeder elimineert stilstand bij het aanvullen van de feeder. Operators kunnen componenten snel laden zonder de productie te onderbreken, waardoor de algehele lijnefficiëntie wordt verbeterd.
| Specificatie
| Model | YSM10 | |
| Toepasselijke printplaat | L 510 x B 460 mm - L 50 x B 50 mm * Raadpleeg ons voor plaatafmetingen groter dan de afmetingen L510 | |
| Montagemogelijkheid | HM-kop (10 spuitmondjes) Spec. | HM5 kop (5 spuitmondjes) Spec. |
| 46.000CPH (optimale omstandigheden van het bedrijf) | 31.000CPH (optimale omstandigheden van het bedrijf) | |
| Toepasselijke componenten | 03015-W 55 x L 100 mm (verdeelde herkenning voor meer dan B 45 mm), H: 15 mm of minder * Multicameravereiste (optioneel) voor componenten groter dan 6,5 mm hoog of groter dan 12 mm vierkant | |
| Nauwkeurigheid van montage | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Aantal componenttypen | Instelplaat: Max. 96 typen (conversie van tapeinvoer met breedte van 8 mm) Lade: 15 typen (sATS 15-apparatuur, Max, JEDEC) | |
| Stroomvoorziening | 3-fase AC 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Bron van luchttoevoer | 0,45 MPa of meer, schone en droge staat | |
| Externe dimensie | L 1.254 x B 1.440 x H 1.445 mm (exclusief uitstekende delen) | |
| Gewicht | 1.270 kg | |
* Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
* Neem contact op met ICT voor meer details.
