YSM20WR
Yamaha
| Hoeveelheid: | |
|---|---|
| Snelle SMT-machine met twee rijstroken

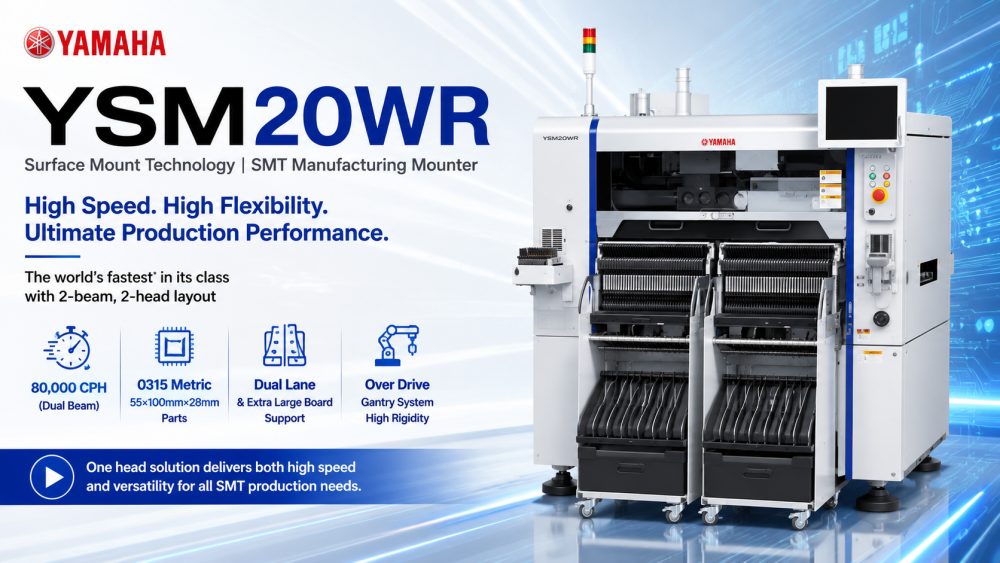

De YSM20WR is een Yamaha SMT pick-and-place-oplossing, ontworpen voor dual-lane PCB-assemblage, die grote bordformaten kan verwerken met behoud van uitzonderlijke precisie. Dankzij de hogesnelheidsmogelijkheden met meerdere koppen is deze machine geschikt voor een grote verscheidenheid aan componentgroottes. De geavanceerde scan- en camerasystemen zorgen voor een nauwkeurige plaatsing, terwijl de geïntegreerde invoertechnologie de uitvaltijd vermindert. ICT ondersteunt klanten met volledige installatie, training en technische assistentie, waardoor het een ideale oplossing is voor moderne elektronicafabrikanten die op zoek zijn naar betrouwbare, schaalbare SMT-lijnen.
| Producteigenschappen
Hogesnelheidsplaatsing in twee rijstroken
De YSM20WR is uitgerust met twee X-as-balken en haalt 80.000 CPH voor PCB's met twee rijstroken, waardoor een uiterst efficiënte productie mogelijk is.
Multifunctionele montagekop
Hoge-snelheid HM-koppen bieden plaats aan componenten van 0101 tot 55×100×28 mm, terwijl optionele multicamerasystemen de plaatsingsnauwkeurigheid en flexibiliteit verbeteren.
Geavanceerd Overdrive Gantry-systeem
Het overdrive-portaal zorgt voor een soepele PCB-overdracht, waardoor verlies tijdens snelle montage wordt geminimaliseerd en grote platen tot 742 mm breed worden ondersteund.
| Specificatie
| Model | YSM20WR |
| Toepasselijke printplaat | Enkele baan L810 x B742 mm tot L50 x B50 mm Dubbele baan (alleen voor X-as specificaties met 2 balken) L810 x B356 mm tot L50 x B50 mm |
| Montagemogelijkheid | X-as 2-straals: multifunctionele kop (HM: High-speed Multi) x 2 81.000 CPH (onder optimale omstandigheden zoals gedefinieerd door Yamaha Motor) |
| Montagenauwkeurigheid (gedefinieerd door Yamaha Motor wanneer standaard evaluatiemateriaal wordt gebruikt) | +/- 0,035 mm (+/-0,025 mm) Cpk≧1,0 (3σ) |
| Toepasselijke componenten | Snelle multifunctionele kop (HM: High-speed Multi) x 2: 0101 tot 55 x 100 mm L100 mm, hoogte 15 mm of minder Opmerking: In sommige gevallen kunnen meerdere camera's (optie) nodig zijn vanwege de hoogte en de grootte van de onderdelen. Onderdelen met afwijkende vorm (FM: Flexibel Multi) kop: 03015 tot 55 x 55 mm L100 mm, hoogte 28 mm of minder |
| Aantal componenttypen | Vaste plaat: Max.140 types (conversie voor 8 mm tape feeder) Feeder wagenwissel: Max.128 types (conversie voor 8mm tape feeder) Trays voor 30 types (vast) en 10 types (slede) |
| Stroomvoorziening | 3-fase AC 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz |
| Bron van luchttoevoer | 0,45 MPa of meer, in schone, droge toestand |
| Externe dimensie (exclusief projecties) | L1.374 x B2.110 x H1.445 mm |
| Gewicht | Ongeveer. 2.500 kg |
* Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
* Neem contact op met ICT voor meer details.
| Lijst met SMT-lijnapparatuur
De Σ-G5SⅡ wordt gewoonlijk geïntegreerd in een complete SMT-productielijn, inclusief soldeerpastaprinter, SPI-inspectiesysteem, reflow-oven, AOI-inspectiemachine en PCB-hanteringsapparatuur. ICT biedt volledige lijnintegratie met SMT-, DIP-, coating- en slimme fabrieksautomatiseringsoplossingen om klanten te helpen bij het bouwen van efficiënte en schaalbare elektronicaproductiesystemen over de hele wereld.
ICT biedt een compleet assortiment Yamaha SMT pick-and-place machines, waaronder YSM10, YSM40R en YRM20. Deze machines bieden op maat gemaakte snelheden, componentbereiken en baanconfiguraties om aan verschillende productiebehoeften in de fabriek te voldoen. Elke machine wordt ondersteund met technische training, installatiebegeleiding en onderhoudsoplossingen van ICT, waardoor een naadloze integratie in uw SMT-productielijn wordt gegarandeerd.
| Klantsuccesvideo
ICT heeft met succes een volautomatische SMT-productielijn opgeleverd in Kazachstan voor de assemblage van energieproducten. Onze technici zorgden voor de installatie, training en technische ondersteuning ter plaatse. De lijn omvat SMT-laders, een volautomatische printer, reflow-oven, SMT-transportband met twee rijstroken en offline AOI. Feedback van klanten: 'Alle machines komen uit China ICT Bedankt. Goede kwaliteit en prijs. Bedankt Andy en Billy voor het bouwen van deze lijn en het trainen van ons om deze machines te gebruiken. Hartelijk dank.'
| Service- en trainingsondersteuning
ICT zorgt ervoor dat klanten volledige ondersteuning krijgen voor hun SMT-lijnen. Ingenieurs geven training op locatie voor de bediening, het onderhoud en de procesoptimalisatie van de machine. Onze begeleiding helpt operators maximale lijnefficiëntie te bereiken en tegelijkertijd fouten en uitvaltijd te verminderen. Continue ondersteuning op afstand en snelle probleemoplossing verbeteren de fabrieksprestaties verder, waardoor klanten zich snel kunnen aanpassen aan de productie-eisen en een consistente uitvoerkwaliteit kunnen behouden.
| Klant lof
Klanten prijzen onze ICT engineers steevast om hun professionaliteit en gedegen opleiding. Ze waarderen onze hoogwaardige machines, veilige en goed georganiseerde verzending en onze snelle reactie op technische vragen. Onze dual-lane YSM20WR heeft klanten geholpen de productie-efficiëntie te verhogen en tegelijkertijd een nauwkeurige PCB-assemblage te garanderen.
| Onze certificering
Alle ICT-machines en Yamaha SMT-machines, inclusief de YSM20WR, voldoen aan de CE-, RoHS- en ISO9001-normen. Onze producten bevatten gepatenteerde technologieën en voldoen aan strikte kwaliteitscontroleprotocollen, waardoor een betrouwbare en veilige werking in elektronische productiefaciliteiten over de hele wereld wordt gegarandeerd.
