YSM40R
I.C.T
| Hoeveelheid: | |
|---|---|
| Efficiënte, snelle PCB-assemblage
De YSM40R is een krachtige Yamaha SMT pick-and-place-machine, ontworpen voor snelle, nauwkeurige montage op moderne SMT-productielijnen. Het systeem is ontworpen voor dual- of single-lane boards en ondersteunt componenten van ultrakleine 0201-chips tot grotere onderdelen. Met een compact formaat en geavanceerde invoersystemen biedt de YSM40R een ononderbroken productie, hoge plaatsingsnauwkeurigheid en uitzonderlijke flexibiliteit, waardoor het een ideale oplossing is voor elektronicafabrikanten die streven naar efficiëntie en uitvoer van hoge kwaliteit.
| Producteigenschappen
1. Ultrasnelle plaatsing

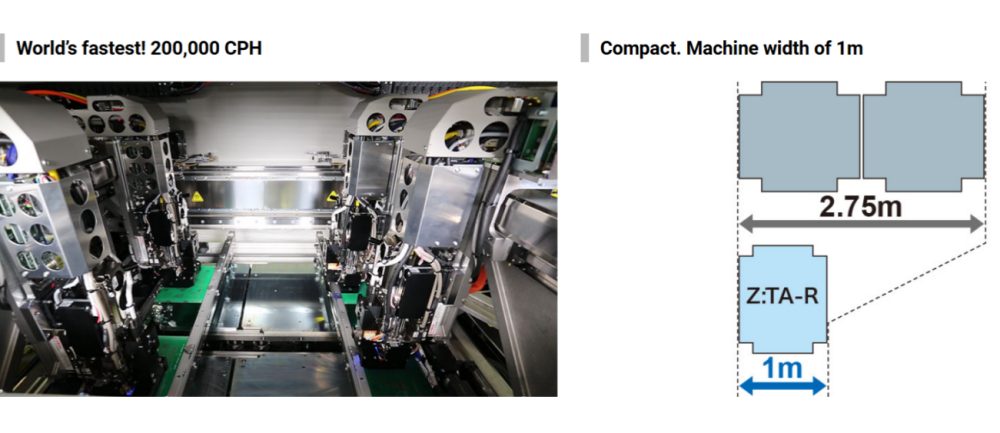

De YSM40R haalt tot 200.000 CPH met behulp van een configuratie met 4 stralen. De geavanceerde roterende kop zorgt voor een snelle opname en plaatsing van componenten, waardoor de productietijd wordt verkort en de hoge nauwkeurigheid behouden blijft. Deze snelheid is ideaal voor de productie van grote elektronica en flexibele lijnbewerkingen.
2. Flexibele verwerking van componenten
De YSM40R ondersteunt componenten van 0201 metrische chips tot grotere connectoren en is geschikt voor meerdere componentgroottes en -typen. De machine kan in één of twee banen worden gebruikt en kan worden aangepast aan een verscheidenheid aan PCB-afmetingen en productie-eisen, waardoor minimale wisselingen en een hoog rendement worden gegarandeerd.
3. Innovatief invoersysteem
De superladende invoer maakt een continue aanvoer van componenten mogelijk met minimale stilstand. Gecombineerd met modulaire invoer- en toevoerapparaatopties kunnen operators de opstellingen snel opnieuw configureren voor verschillende productieformaten, waardoor de flexibiliteit wordt gemaximaliseerd en de soepele werking behouden blijft.
| Specificatie
| Model | 4-straals, 4-koppige specificaties. (YSM40R-4) | 2-straals, 2-koppige specificaties. (YSM40R-2) |
| Toepasselijke printplaat | L700×B460mm tot L50×B50mm | |
| Snelheid | 200.000 CPH (bij gebruik van RS-kop) | 58.000CPH (bij gebruik van MU-kop) |
| Toepasselijke componenten | 0201* tot □6,5 mm (hoogte 2,0 mm of minder) *optie 03015 tot 45×60m (hoogte 15 mm of minder) | 0402 tot 45×100 mm (hoogte 15 mm of minder) 0603 tot 45×100 mm (hoogte 25,5 mm of minder) |
| Nauwkeurigheid van montage | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Aantal componenttypen * Tape-conversie van 8 mm breed | Max. 80 feeders met RS-koppen Max. 88 feeders met MU-koppen Max. 84 feeders met RS x 2 + MU x 2 koppen | 92 feeders met MU- of FL-koppen |
| Stroomvoorziening | 3-fase AC 200/208/220/240/380/400/416V +/-10% | |
| Bron van luchttoevoer | 0,45 MPa of meer, in schone, droge toestand | |
| Externe dimensie | L1.000×B2.100×H1.550mm | |
| Gewicht | Ongeveer. 2.100 kg | |
* Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
| Lijst met SMT-lijnapparatuur
De Σ-G5SⅡ wordt gewoonlijk geïntegreerd in een complete SMT-productielijn, inclusief soldeerpastaprinter, SPI-inspectiesysteem, reflow-oven, AOI-inspectiemachine en PCB-hanteringsapparatuur. ICT biedt volledige lijnintegratie met SMT-, DIP-, coating- en slimme fabrieksautomatiseringsoplossingen om klanten te helpen bij het bouwen van efficiënte en schaalbare elektronicaproductiesystemen over de hele wereld.
ICT levert ook een breed scala aan Yamaha SMT pick-and-place-machines, waaronder de Σ-F8S- en Σ-G5SⅡ-modellen. Deze systemen bieden verschillende snelheden, kopconfiguraties en opties voor het hanteren van componenten, waardoor elektronicafabrikanten de ideale oplossing kunnen selecteren voor productie van kleine, middelgrote of grote volumes. Alle machines kunnen naadloos worden geïntegreerd met volledige SMT-lijnen, waardoor een consistente kwaliteit en productie-efficiëntie voor alle modellen wordt gegarandeerd.
