JRM20
Yamaha
| Hoeveelheid: | |
|---|---|
| Geavanceerde snelle SMT Pick & Place

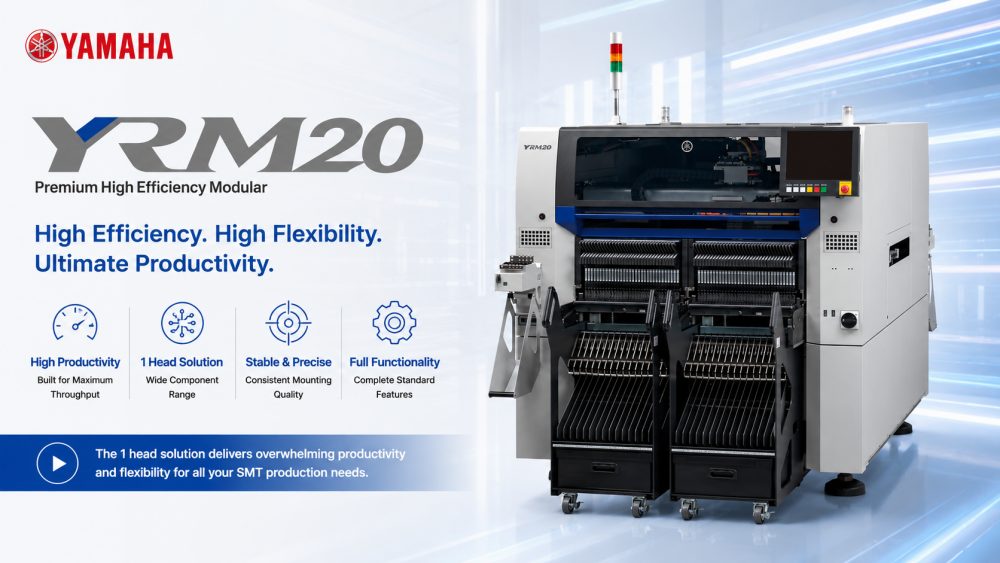

De Yamaha YRM20 is een volautomatische SMT-pick-and-place-machine, gebouwd voor moderne elektronicaproductie. Met dual-lane werking, flexibele kopopties en hogesnelheidsmogelijkheden kan hij een breed scala aan SMD-componenten verwerken, van 0201-chips tot grotere connectoren. Het modulaire ontwerp en de geïntegreerde slimme sensoren maken montage met hoge precisie mogelijk, terwijl de uitzonderlijke productie-efficiëntie behouden blijft. YRM20 is ideaal voor fabrikanten die op zoek zijn naar een betrouwbare, snelle en veelzijdige oplossing voor compacte of grootschalige PCB-assemblagelijnen.
| Producteigenschappen
Snelle werking op twee rijstroken
De YRM20 werkt met opties voor twee rijstroken, waardoor gelijktijdige plaatsing van componenten op twee kaarten mogelijk is voor optimale productiviteit. Snelle configuraties met meerdere koppen maken een doorvoer van 200.000 CPH mogelijk, waardoor een snelle voltooiing wordt gegarandeerd, zelfs voor complexe boards, terwijl de nauwkeurige plaatsingsnauwkeurigheid behouden blijft.
Veelzijdige verwerking van componenten
Uitgerust met flexibele multi-head technologie en geavanceerde oppaksystemen, biedt de machine plaats aan componenten van 0201 tot grotere connectoren. Geïntegreerde slimme camera's en zijaanzicht verifiëren de plaatsing in realtime, waardoor fouten worden verminderd en de kwaliteit van de montage wordt gegarandeerd.
Verbeterde productiviteitstools
Superloading-feeders minimaliseren de uitvaltijd tijdens het aanvullen van componenten. Verstelbare baanbreedtes en modulaire architectuur zorgen voor aanpasbaarheid aan verschillende PCB-afmetingen en productieformaten, waardoor continue werking en snelle omschakelingen worden ondersteund.
| Specificatie
| Model | YRM20 Pick-and- place -machine | |
| Roterende voor algemeen gebruik met hoge snelheid RM- kop | IN-LINE HM-kop | |
| Mondstukken (per 1 hoofdeenheid) | 18 | 10 |
| Toepasselijke componenten | 0201 tot W12 x L12 mm, hoogte 6,5 mm of minder | 0201 tot B55 x L100 mm, hoogte 15 mm of minder |
| Montagemogelijkheden (tijdens hoge productiemodus) | 115.000 CPH | 98.000 CPH |
| Montagenauwkeurigheid (tijdens hoge precisiemodus) | Tijdens gebruik onder optimale omstandigheden in huis: ±0,025 mm Cpk≧1,0 | |
| Aantal componenttypen | Wissel voerwagen: Max. 128 typen = 32 feeders x 4 (conversie voor 8 mm tapefeeder) | |
| PCB-afmetingen | Specificaties tweetraps 1PCB transport: L810 x B510mm tot L50 x B50mm 2PCB transport: L380 x B510mm tot L50 x W50mm | |
| Stroomvoorziening | 3-fase AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| Bron van luchttoevoer | 0,45 MPa of meer, in schone, droge toestand | |
| externe dimensie (exclusief projecties) | L1374 x B1948 x H1445mm | |
| Gewicht | Ongeveer. 2.250 kg (alleen hoofdunit) | |
* Specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
* Neem contact op met ICT voor meer details.
| Lijst met SMT-lijnapparatuur
De Σ-G5SⅡ wordt gewoonlijk geïntegreerd in een complete SMT-productielijn, inclusief soldeerpastaprinter, SPI-inspectiesysteem, reflow-oven, AOI-inspectiemachine en PCB-hanteringsapparatuur. ICT biedt volledige lijnintegratie met SMT-, DIP-, coating- en slimme fabrieksautomatiseringsoplossingen om klanten te helpen bij het bouwen van efficiënte en schaalbare elektronicaproductiesystemen over de hele wereld.
ICT biedt ook een reeks aanvullende SMT-machines, waaronder pick-and-place-modellen uit de YSM-, YRM- en Σ-serie. Deze machines kunnen worden geïntegreerd om complete hogesnelheidsassemblagelijnen te bouwen, waardoor een naadloze productie wordt gegarandeerd, van het laden van het bord tot de eindinspectie, en een volledige geautomatiseerde oplossing wordt geboden voor diverse PCB-toepassingen.
| Klantsuccesvideo
ICT heeft met succes een volautomatische SMT-lijn opgeleverd in Kazachstan voor een fabrikant van vermogenselektronica. Onze technici verzorgden de installatie, training en technische ondersteuning ter plaatse. De lijn omvat een volledig assortiment SMT-machines: SMT-lader, volautomatische printer, reflow-oven, SMT-transportband en offline AOI-machine. Het systeem zorgde voor een efficiënte en hoogwaardige PCB-assemblage, terwijl de klant operationele expertise opdeed.
| Service- en trainingsondersteuning
ICT biedt end-to-end ondersteuning voor de installatie en training van YRM20. Onze ingenieurs begeleiden klanten bij het instellen, bedienen en onderhouden van de machine, zodat productielijnen een optimale efficiëntie bereiken. Begeleiding op afstand en snelle reactieservices garanderen minimale downtime, waardoor fabrieken een continue, hoogwaardige bedrijfsvoering kunnen handhaven.
| Klant lof
'Alle machines komen uit China ICT. Goede kwaliteit en prijs. Bedankt Andy en Billy voor het bouwen van deze lijn en het trainen van ons in het gebruik van deze machines.' Onze klanten prijzen voortdurend onze technische expertise, efficiënte verzending en snelle respons, wat zorgt voor een soepele opstart en productievertrouwen.
| Onze certificering
YRM20 is gecertificeerd met CE, RoHS, ISO9001 en meerdere patenten. ICT zorgt voor een strikte naleving van de wereldwijde veiligheids- en kwaliteitsnormen en levert betrouwbare, veilige en volledig compatibele apparatuur voor internationale elektronicafabrikanten.
| Over ICT en Fabriek
ICT is gespecialiseerd in SMT- en THT-oplossingen, met een robuust R&D-team en uitgebreide productiefaciliteiten. Onze fabrieken bedienen duizenden klanten over de hele wereld en volgen strikte kwaliteitscontroleprocessen en uitgebreide productbeheersystemen. Met een wereldwijd bereik en professionele technische ondersteuning levert ICT complete, krachtige SMT-oplossingen die zijn afgestemd op uiteenlopende productievereisten.
