SMT 3D spi-soldeerpasta-inspectiemachine ICT-S600

Delen op:

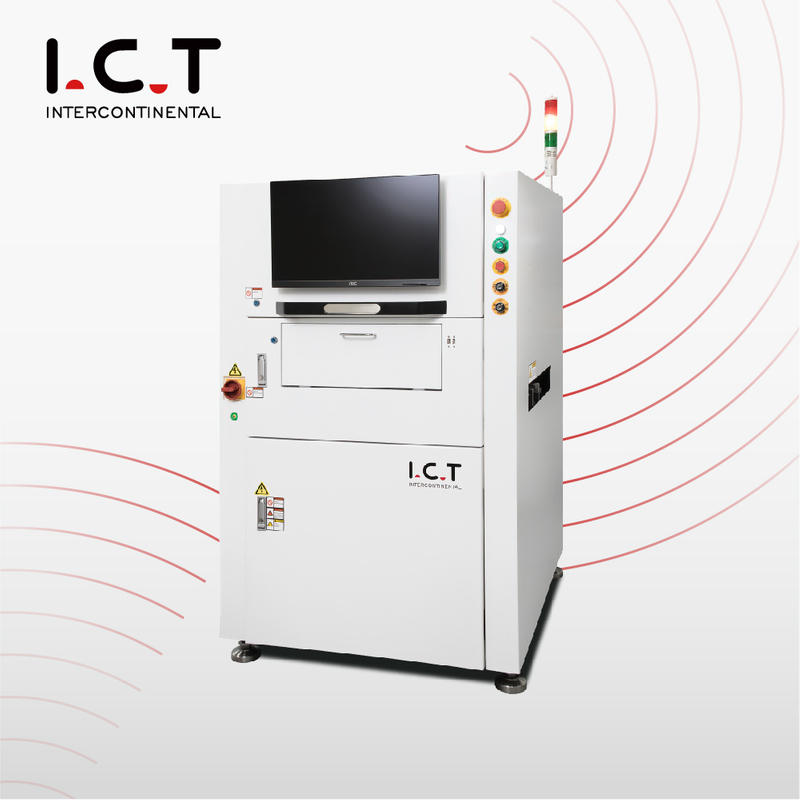

SMT 3D spi-soldeerpasta-inspectiemachine I.C.T-S600

SMT 3D spi-soldeerpasta-inspectiemachine I.C.T-S600.Koop het bij uw vertrouwde partner!I.C.T brengt 26 jaar ervaring in de SMT-industrie met zich mee.
Hoogtepunten: Installatie en training op locatie beschikbaar, 24/7 klantenservice.Hoogopgeleide experts. Nauwkeurig en zuinig.Visiegeleide doe-het-zelfkit.Eenvoudig te monteren.Open source software.

Model:
I.C.T-S600
product Merk:
I.C.T
product Code:
spi machine

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Spi-inspectie

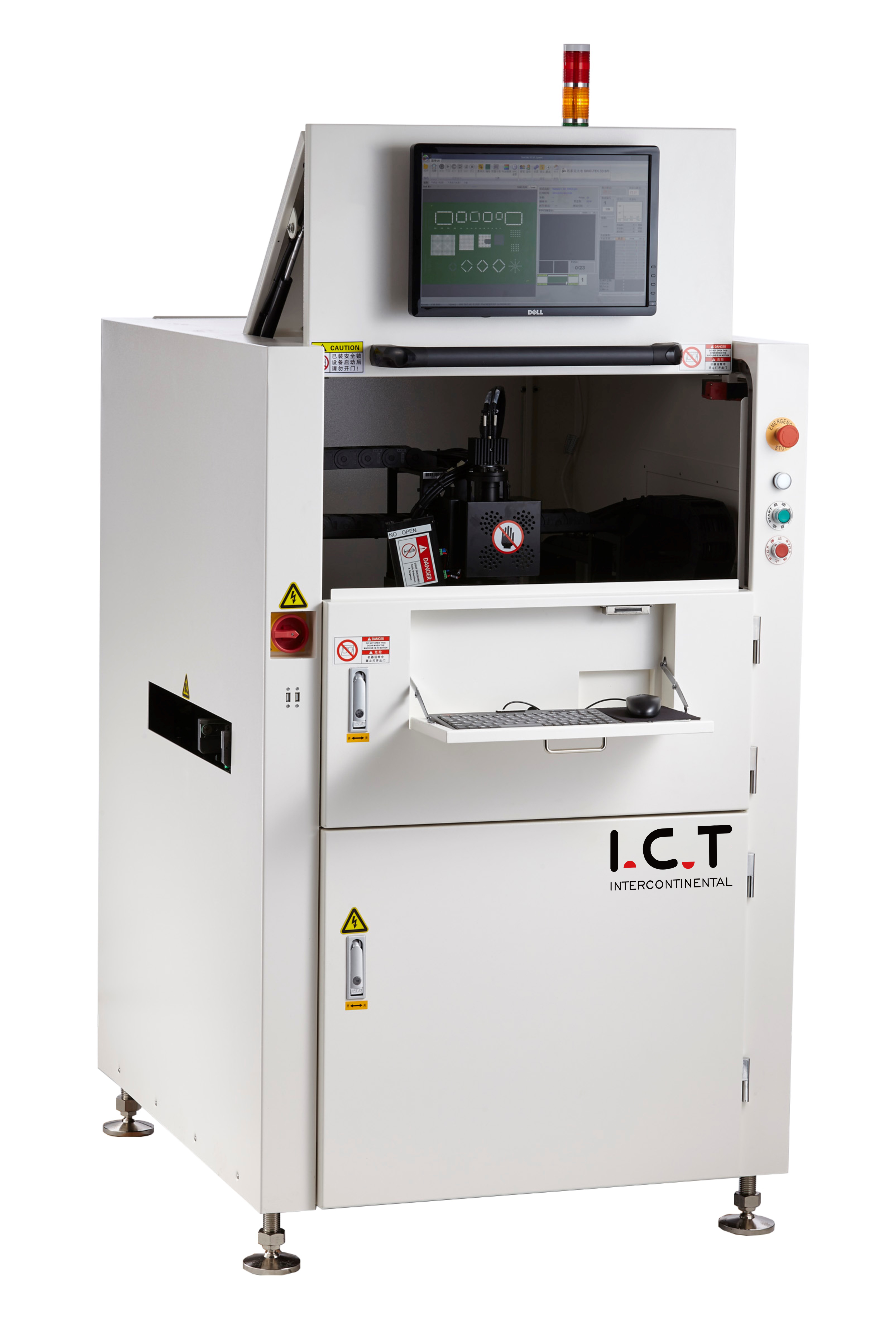

Online SPI I.C.T-S400 Introductie:

I.C.T 3D SPI kan het probleem van schaduw en willekeurige reflectie in het detectieproces volledig oplossen, zodat soldeerpasta 3D-detectie

nauwkeurigheid is hoger;uitgerust met een hogesnelheidscamera van 5M pixels, de detectiesnelheid is sneller, het beeld is delicater en rijker;het is een ideaal

keuze voor productielijnen met hoge snelheid en hoge precisie.

Functies:

1. De lens met een professioneel lensontwerp maakt het beeld uniformer en delicater en verbetert de detectiestabiliteit aanzienlijk.

2. Het kan worden geïmporteerd in het programmeren van Gerber-bestanden, of kan worden gebruikt om geld te bewerken en te debuggen vanuit de beeldbewerkingsmodus.

3. De multidirectionele 3D-projectiemethode kan de detectiefout die wordt veroorzaakt door het schaduweffect in de soldeerpasta effectief oplossen

detectie proces.

4. Het besturingssysteem verbetert de resultaatherkennings- en verwerkingsfunctie volgens de interfacestructuur op gebruikersniveau.

5. Zeer nauwkeurige programmeerbare zwart-witte moirérand, de hoogste meetnauwkeurigheid 0,67um.

6. Op basis van nauwkeurige driedimensionale meetgegevens kunnen operators het hele project in korte tijd optimaliseren.

3D-technologie

Zeer nauwkeurig programmeerbare zwart-witte moiré-rand. Hoge precisie lichtbroncontroletechnologie, meerdere meervoudige belichtingen. De hoogste meetnauwkeurigheid 0,67um.

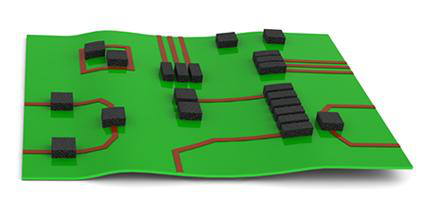

3D-compensatiefunctie

Met de diktestrookmeettechnologie van verschillende cycli, I.C.T compenseer het verschil in buiging van het bord in realtime.

Integraal gieten

Integraal gieten wordt toegepast om de nauwkeurigheid en stabiliteit van te garanderen de machine

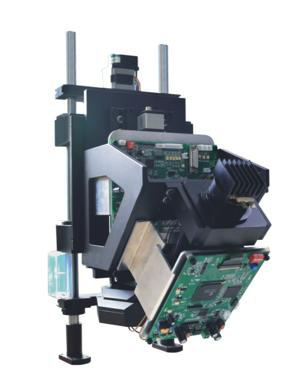

De randstralen worden geprojecteerd en verzameld, en er worden meerdere afbeeldingen tegelijk gemaakt voor uitgebreide berekeningen.

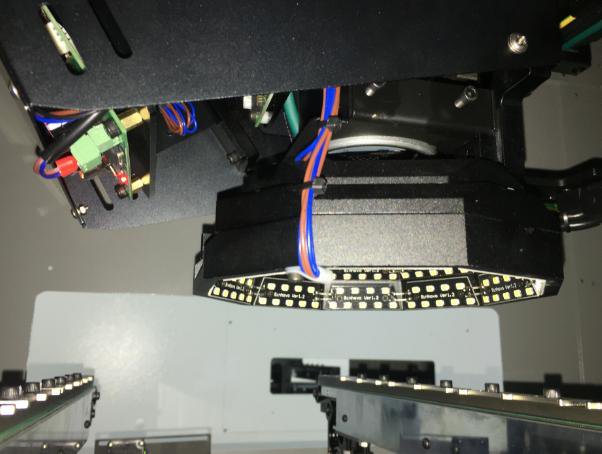

Stroboscoop, constant licht, onmiddellijke belichting, meervoudige belichting, 10 kanalen Zeer nauwkeurige lichtbronbediening.

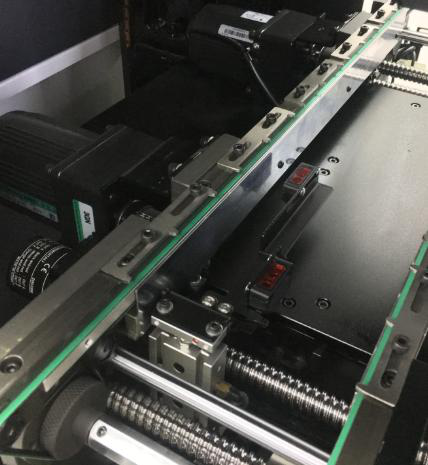

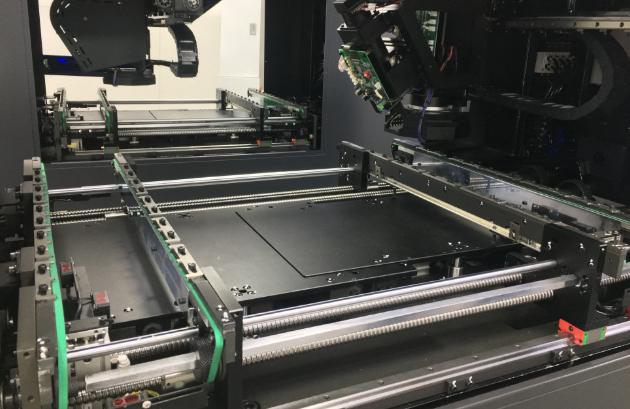

Compacte structuur, minimale footprint, dubbele monorailrail

PCB optioneel.

Integrale gietstructuur, FPC-compatibel, PCB kan maximaal 1200 * 500 mm zijn.

Model	I.C.T-S400	I.C.T-S600	I.C.T-S1200
PCB-grootte	5555 ~400300mm	5555 ~600500mm	5555 ~ 1200500mm
PCB-dikte	0,5 ~ 5,0 mm
PCB-gewicht	≤5,0 kg
Aanpassing transportband	Handmatig/automatisch
Maatregeltype	Hoogte, Oppervlakte, Volume, Offset, Brug, Vorm
Hoogte plakken	0 ~ 500um
Minimale maatgrootte	180~180um
Min Pad-afstand	≥100um
Maatregelprincipe	Meerkleurige vectorgrensmeting
Hoogte resolutie	0,67um (theoretische waarde)
Camerapixel	530M
FOV-grootte	28 mm/35 mm/37 mm/41 mm
Detectiesnelheid	0,45s/FOV
Programma tijd	5 ~ 10min
Data type	Gerber Data 274D/274X, Scanprintplaat
Streepjescode scannen	Camerascannen (Optie: Barcodepistool)
Stroom	AC220,50/60Hz,1KVA
Machineafmeting	63016201470mm	83016201470mm	170011501500mm
Gewicht	1200 kg	1300 kg	1600 kg
