ICT-510
I.C.T
PCB Laser Marking
| Hoeveelheid: | |
|---|---|

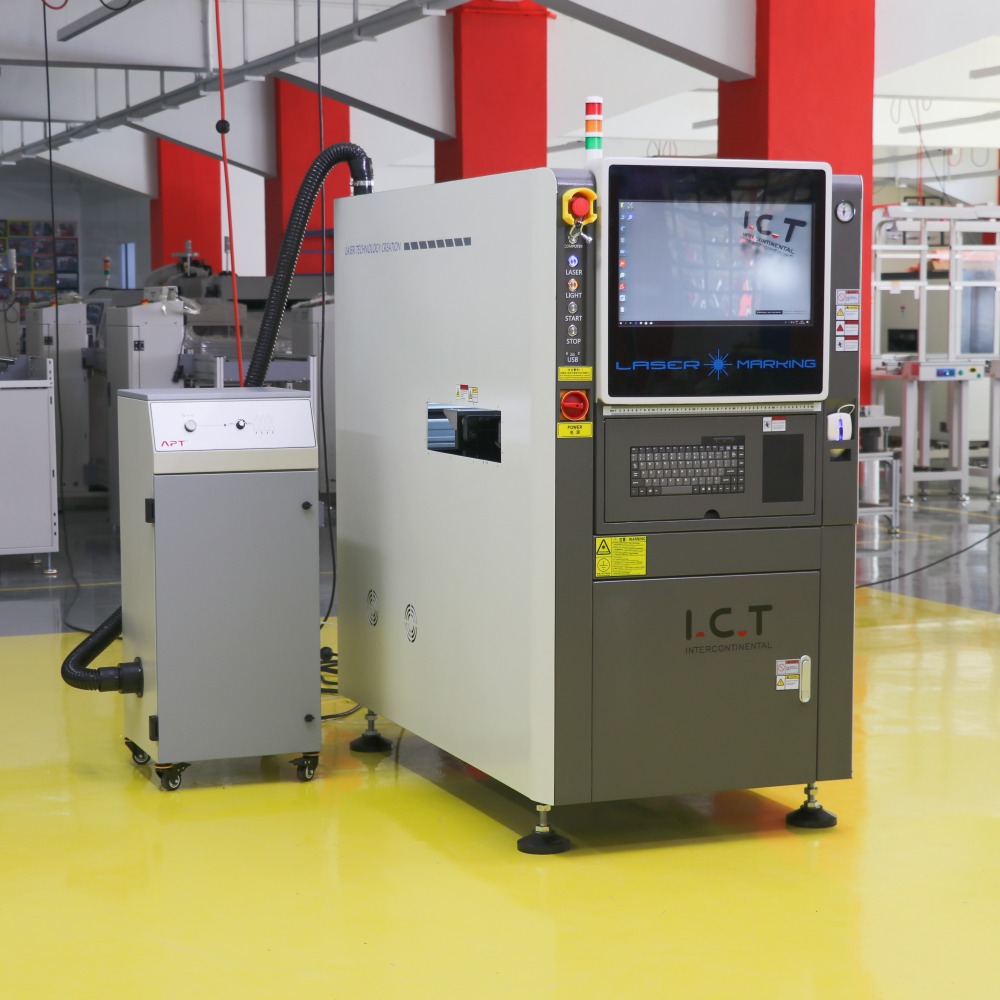

| Uiterst nauwkeurige lasermarkering voor PCB-traceerbaarheid
De Lasermarkeermachine van ICT zorgt voor permanente, contactloze markering op PCB's bij SMT-productie. Het ondersteunt tekst, barcodes, QR-codes en afbeeldingen met een nauwkeurigheid van ± 0,05 mm, geschikt voor verschillende materialen zoals FR4, inkt, koper en aluminium. Verkrijgbaar in modellen als ICT-400, 460, 510 en 510L, en kan PCB-formaten tot 510×460 mm aan. De machine kan probleemloos worden aangesloten op assemblagelijnen, ondersteunt online MES-gegevensoverdracht en biedt offline/online-modi. Met opties voor verschillende lasers (UV voor gevoelige materialen, CO₂ voor FR4, glasvezel voor metalen) zorgt het voor duidelijke, duurzame markeringen voor traceerbaarheid. Deze laserlabeldrukmachine elimineert inkt- of labelkosten, vermindert vervuiling en voorkomt herdrukfouten. Het verhoogt de efficiëntie bij de productie van grote PCB's, terwijl de hoge kwaliteit en betrouwbaarheid behouden blijven.
| Functie

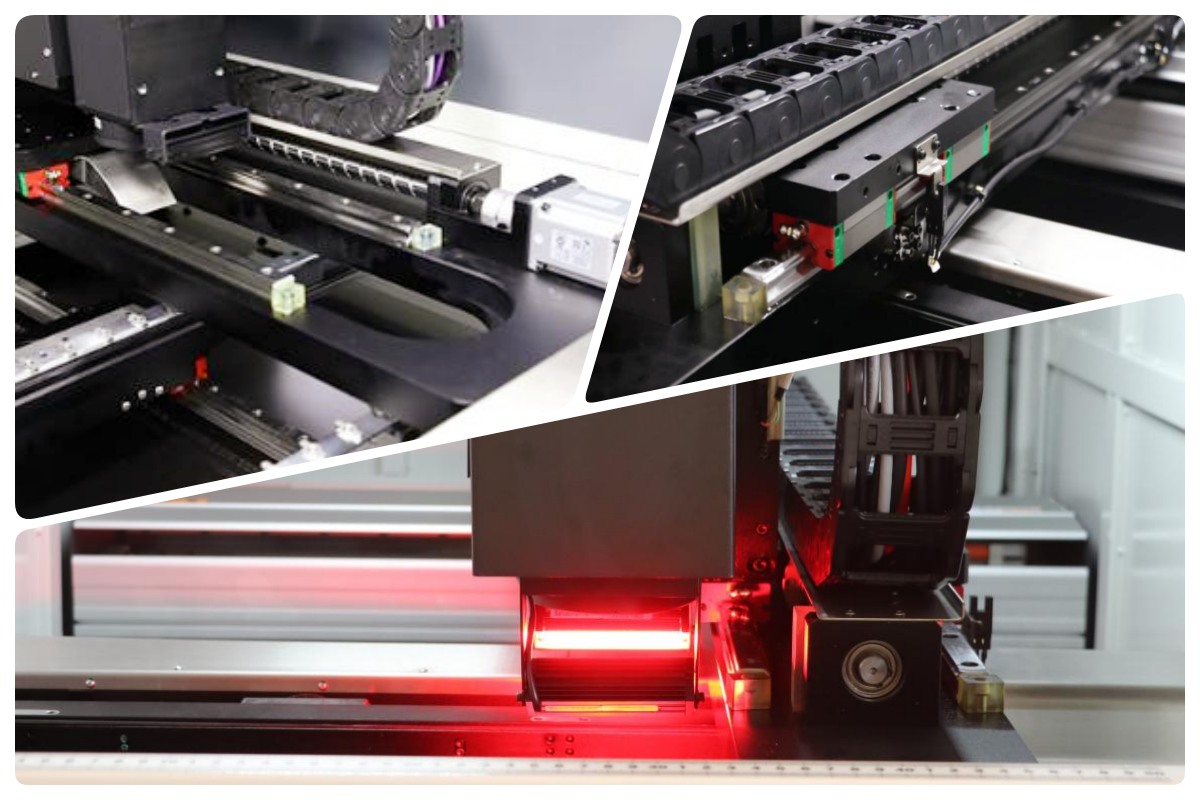

Geavanceerd aandrijfsysteem
De ophangconstructie van de boogbrug met kogelomloopspindels en uiterst nauwkeurige lineaire geleidingen van TBI en HIWIN/PMI zorgt voor een sterk draagvermogen en een soepele beweging. Twee onafhankelijke servomotoren besturen de X/Y-assen voor exacte positionering. Flexibele gesloten tankkettingen en -profielen zorgen voor een stabiele werking, terwijl een unieke stofkap de onderhoudsbehoeften en -kosten verlaagt. Dit ontwerp levert betrouwbare prestaties op lange termijn in veeleisende SMT-omgevingen.

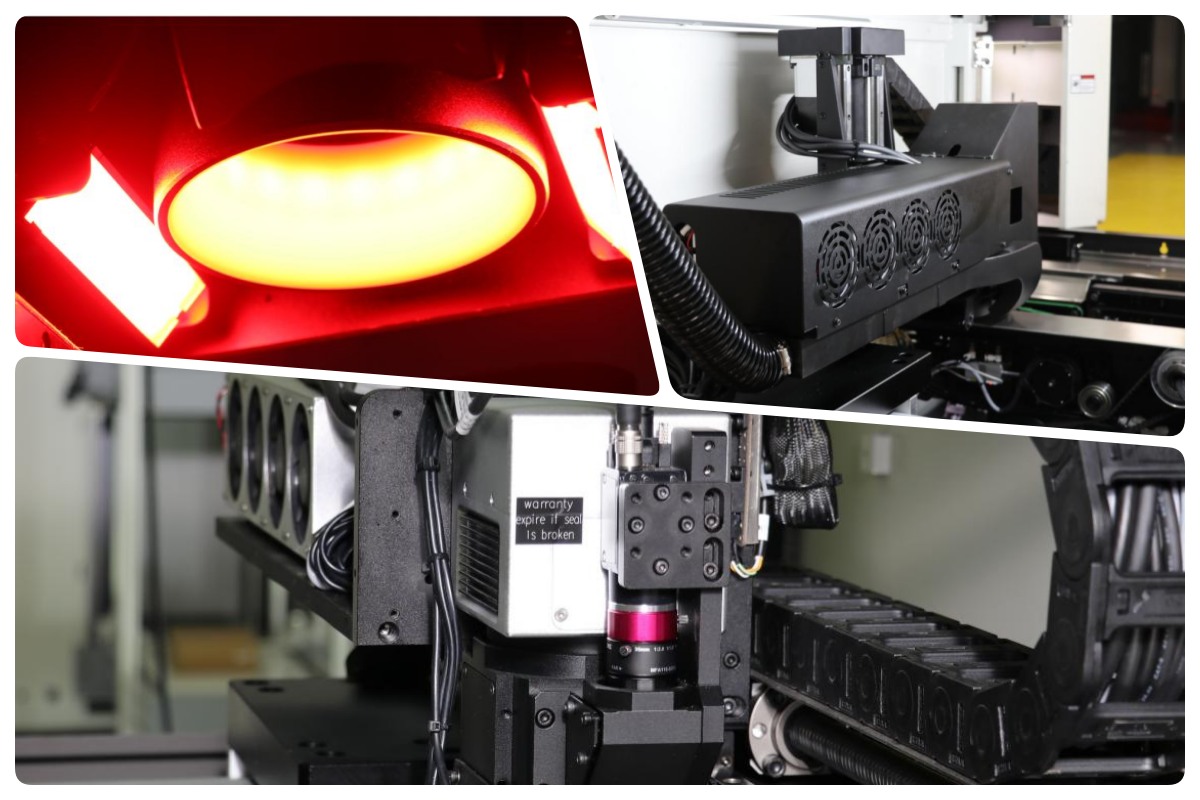

Betrouwbaar markeersysteem
Kies uit UV-, groene, glasvezel- of CO₂-lasers op basis van uw productbehoeften. Lasers bieden hoge precisie, stabiele output en een lange levensduur. De in de fabriek gekalibreerde brandpuntsafstand behoeft geen foutopsporing, met automatische aanpassing van de Z-as. Geschikte koelmethoden passen bij elk lasertype. Meerdere lichtopties kunnen complexe PCB's verwerken en zorgen voor consistente, hoogwaardige markeringen op verschillende oppervlakken.

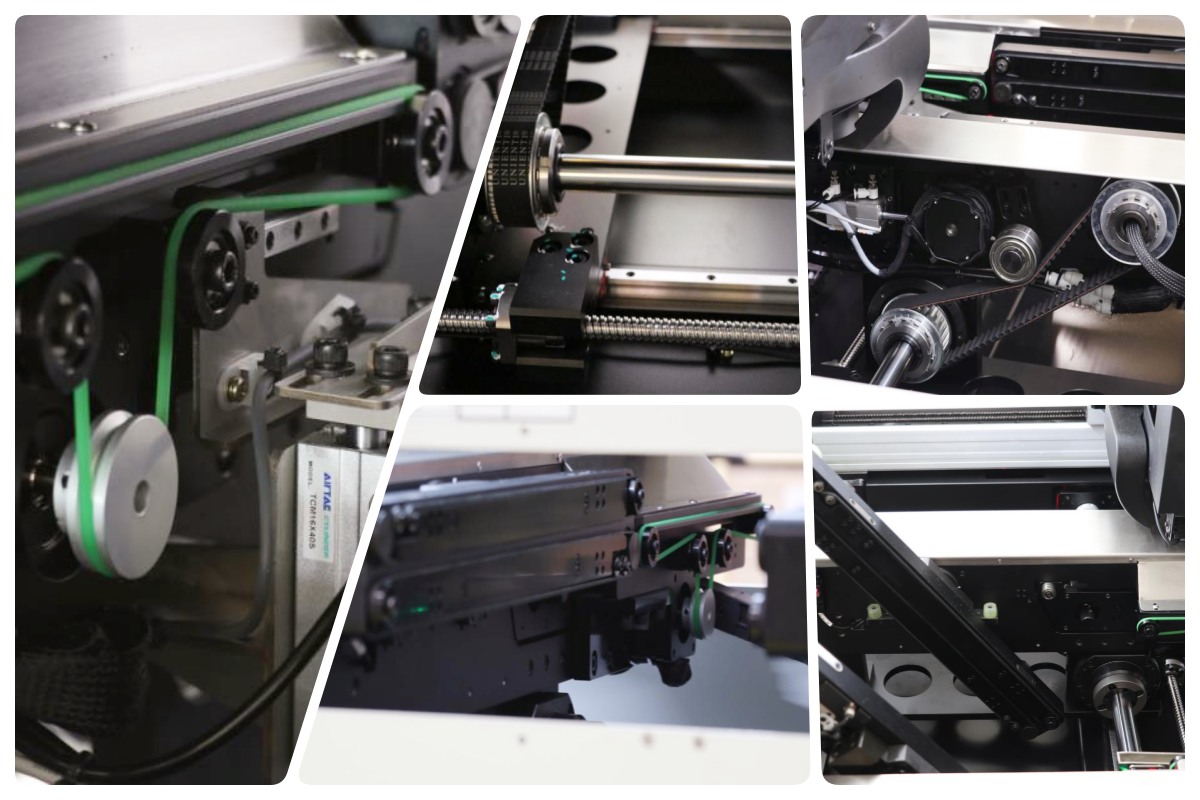

Efficiënt transportsysteem
De ingebouwde PCB-flipfunctie lost complexe dubbelzijdige vereisten in één keer op. Gesegmenteerde geleiderails met antistatische ESD-riemen beschermen de planken. Zeer sterke synchrone banden met regelbare snelheid zorgen voor een stabiele stroom. Speciale spaninrichtingen zorgen voor een optimale bandconditie. Kogelomloopspindels en stijve assen passen de breedte synchroon aan, waardoor de voor- en achterrails parallel blijven voor nauwkeurig, schadevrij transport.
Stabiel controlesysteem
Reflow is niet alleen een verwarmingsproces, maar een belangrijk punt waarbij de productiestabiliteit wordt bevestigd of verloren gaat. In de assemblagelijnmachine voor LED-lampen behandelt ICT de reflow als onderdeel van de totale stroom in plaats van als een op zichzelf staand station. Boardtransport, entrytiming, exitkoeling en stroomafwaartse verbinding worden allemaal samen beschouwd. Dit vermindert de variatie tussen de platen en zorgt voor consistente soldeerresultaten tijdens lange productieruns. Het doel is niet extreme temperatuurprofielen, maar herhaalbaarheid en controle. Met deze aanpak wordt de assemblagelijn voor LED-lampen eenvoudiger te beheren en worden procesvensters duidelijker en betrouwbaarder voor productie op de lange termijn.

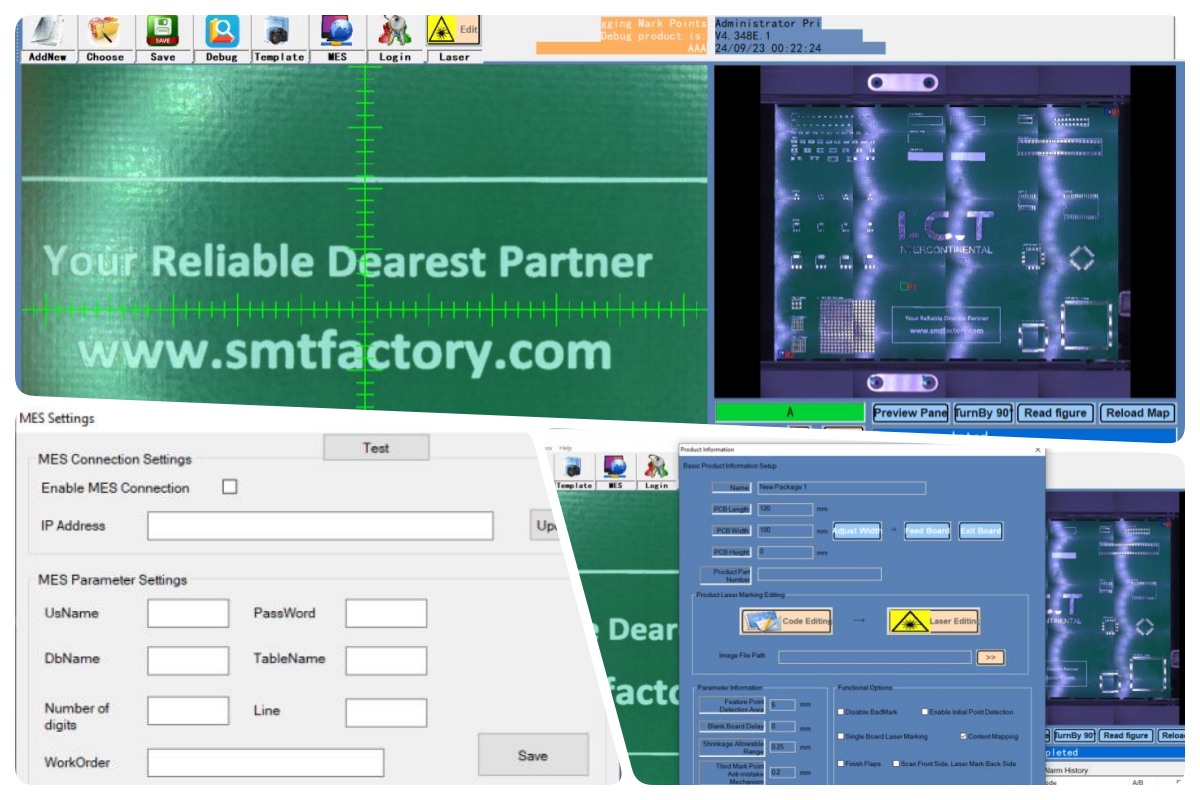

Eenvoudig te gebruiken operatorsysteem
Dankzij de eenvoudige, begeleide interface is de bediening gemakkelijk te leren. Op Windows gebaseerd systeem slaat veel productprogramma's op voor snelle omschakeling. Full-frame scannen toont puzzels direct voor snel programmeren. Het coaxiale cameraontwerp slaat extra kalibratiestappen over. Standaard MES-docking ondersteunt aangepaste protocollen voor naadloze fabrieksintegratie.
| Specificatie
| Parameter | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Max PCB -maat | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Markeringsbereik | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| PCB-flipfunctie | Ja (ingebouwde flipper) | Ja (ingebouwde flipper) | Nee | Nee |
| Machineafmeting | 835×1488×1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Machinegewicht | 700 kg | 800 kg | 750 kg | 800 kg |
| Markeringsprecisie | ±0,05 mm (hetzelfde voor iedereen) | ±0,05 mm (hetzelfde voor iedereen) | ±0,05 mm (hetzelfde voor iedereen) | ±0,05 mm (hetzelfde voor iedereen) |
| PCB -dikte | 0,5–5 mm (hetzelfde voor iedereen) | 0,5–5 mm (hetzelfde voor iedereen) | 0,5–5 mm (hetzelfde voor iedereen) | 0,5–5 mm (hetzelfde voor iedereen) |
| Snelheid markeren | <7000 mm/s (hetzelfde voor iedereen) | <7000 mm/s (hetzelfde voor iedereen) | <7000 mm/s (hetzelfde voor iedereen) | <7000 mm/s (hetzelfde voor iedereen) |
| Ondersteunde lasertypen | UV, Groen, Vezels, CO₂ (hetzelfde voor iedereen) | UV, Groen, Vezels, CO₂ (hetzelfde voor iedereen) | UV, Groen, Vezels, CO₂ (hetzelfde voor iedereen) | UV, Groen, Vezels, CO₂ (hetzelfde voor iedereen) |
| PCB-veiligheidshoogte | Bovenkant <25 mm, Onderkant <20 mm (hetzelfde voor iedereen) | Bovenkant <25 mm, Onderkant <20 mm (hetzelfde voor iedereen) | Bovenkant <25 mm, Onderkant <20 mm (hetzelfde voor iedereen) | Bovenkant <25 mm, Onderkant <20 mm (hetzelfde voor iedereen) |

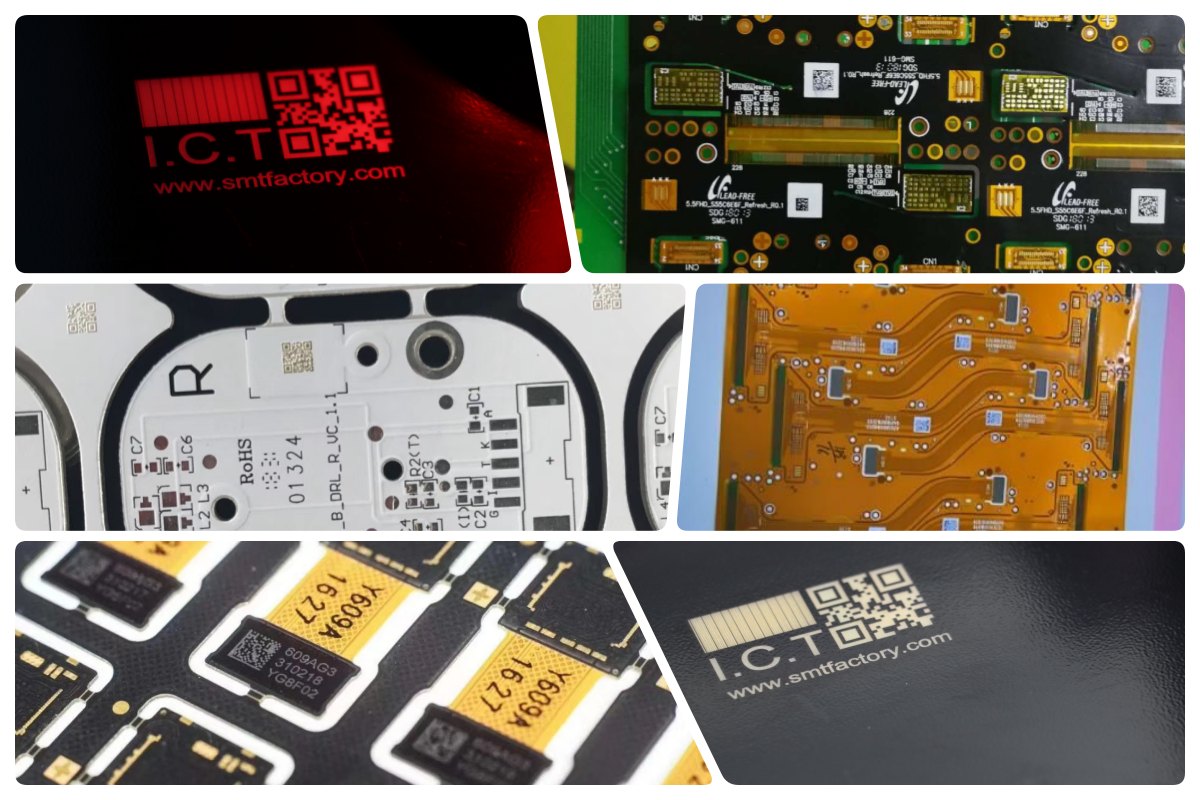

Hoe de laser te kiezen:
UV-laser (355 nm) : Beste voor warmtegevoelige PCB's, FR4-soldeermasker, flexibele circuits. Koude markering, minimale schade, hoog contrast.
Groene laser (532 nm) : Ideaal voor kunststoffen, siliciumwafels, keramiek, reflecterende coatings. Uitstekende absorptie, ultrafijne markeringen, lage hitte-impact.
Vezellaser (1064 nm) : Perfect voor metalen, koper-/aluminiumsporen, metalen PCB's. Diepe, permanente, snelle markeringen met hoog contrast.
CO₂-laser (10600 nm) : Geschikt voor standaard FR4, soldeermasker, organische coatings. Stabiel, goed contrast, kosteneffectief voor stijve platen.

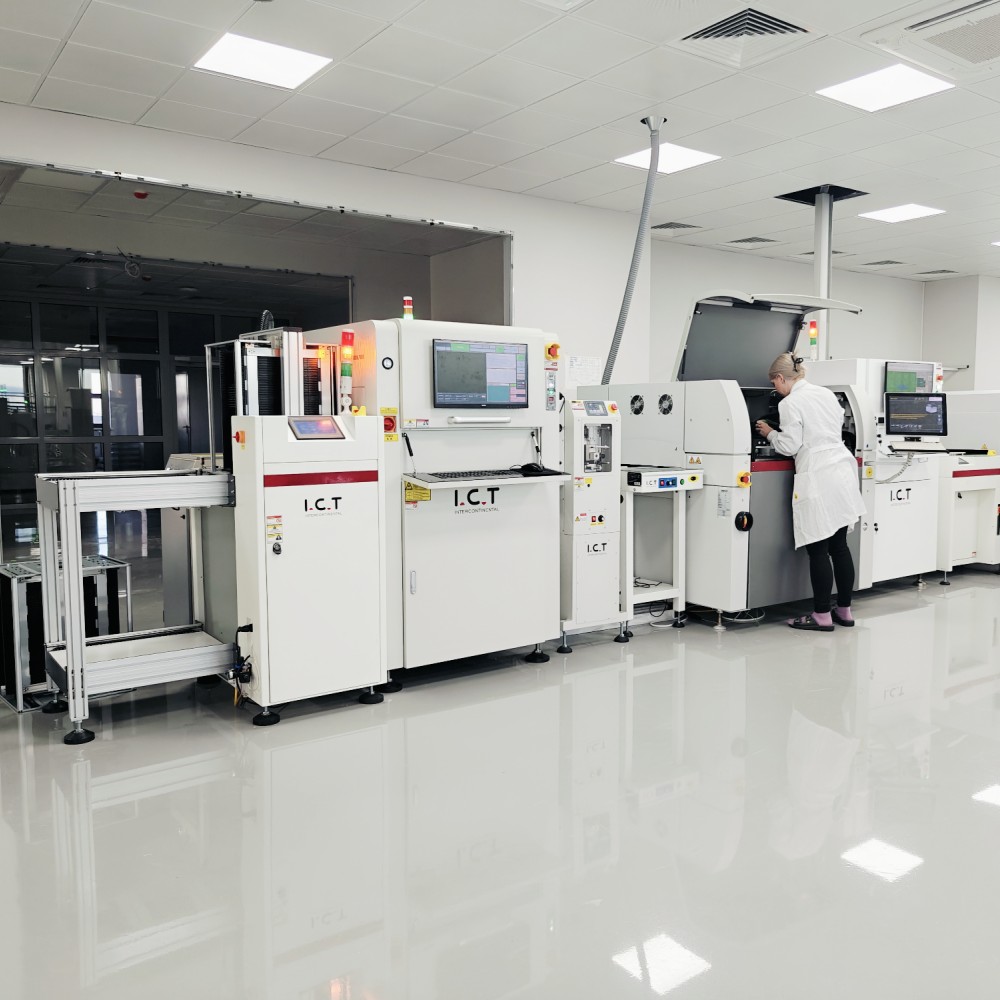

| Geïntegreerde SMT-productielijnoplossing
ICT levert complete hoogwaardige PCBA-productielijnen voor veeleisende toepassingen zoals auto-, gezondheidszorg- en verlichtingselektronica. De lijn begint met een PCB-lader voor een schone invoer van het bord, gevolgd door een soldeerpastaprinter voor nauwkeurige soldeerpasta-afzetting. SMT-mounters plaatsen componenten nauwkeurig op hoge snelheid. De reflow-ovens creëren sterke, betrouwbare soldeerverbindingen over meerdere zones. AOI-systemen detecteren defecten vroegtijdig voor een hoog rendement. PCB-transportbanden zorgen ervoor dat alles soepel beweegt en nauw met elkaar verbonden is. PCBA-reinigingsmachines verwijderen resten voor een betere betrouwbaarheid. Een volautomatische opslag- en verwarmingskast voor soldeerpasta behoudt de kwaliteit van de pasta. Deze opzet garandeert een hoog rendement, lage kosten en consistente resultaten, met volledige ICT-ondersteuning van installatie tot doorlopende service.
| Klantprojectcasus
ICT heeft met succes de overzeese installatie en Factory Acceptance Test (FAT)-ondersteuning afgerond voor twee volledige SMT-productielijnen bij een Noord-Amerikaanse fabrikant van schoonheidsinstrumenten. Het project verliep soepel door de productieacceptatie. Elke lijn omvatte onze lasermarkeermachine voor traceerbaarheid, SMT-printer met SPI, Panasonic mounter, Heller reflow-oven, AOI-inspectieapparatuur, PCB-overdrachtbanden, PCBA-reinigingsmachine en een volautomatische opslag- en verwarmingskast voor soldeerpasta. Onze technici zorgden voor de installatie, training en procesafstemming op locatie. De klant beheert nu stabiele, hoogefficiënte lijnen met een uitstekende kwaliteit, klaar voor uitgebreide productie van schoonheids- en thuiszorgapparatuur.
| Wereldwijde service- en trainingsondersteuning
ICT biedt volledige technische ondersteuning, inclusief installatie op locatie, inbedrijfstelling, training van operators en doorlopend onderhoud. Onze ervaren engineers begeleiden klanten bij de installatie en procesoptimalisatie. De training omvat bediening, programmeren, probleemoplossing en dagelijks onderhoud. Wij reageren snel op vragen en bieden hulp op afstand of op locatie. Dit zorgt voor een soepele opstart, hoge uptime en betrouwbare prestaties op lange termijn voor uw SMT-activiteiten.
| Klantervaring en operationele voordelen
Klanten prijzen onze professionele ingenieurs vaak voor hun expertise, geduld en snelle probleemoplossing tijdens installatie en training. Ze benadrukken de lasermarkeermachine vanwege zijn stabiele prestaties, duidelijke markeringen en eenvoudige integratie. Velen waarderen de veilige, schadevrije verpakking en het transport dat apparatuur beschermt tijdens wereldwijde verzending. Snelle reactie op technische vragen en effectieve after-sales ondersteuning zorgen voor een sterk vertrouwen. Over het geheel genomen waarderen klanten de betrouwbare apparatuur en toegewijde service van ICT, die hen helpen een productie van hoge kwaliteit te realiseren.
| Normen, controle en productiediscipline
ICT-producten voldoen aan strenge internationale normen. Belangrijke certificeringen zijn onder meer CE voor veiligheid, RoHS voor naleving van de milieuwetgeving en ISO9001 voor kwaliteitsmanagementsystemen. We hebben ook meerdere patenten voor innovatieve ontwerpen in lasermarkeer- en SMT-apparatuur. Deze zorgen ervoor dat onze machines veilige, milieuvriendelijke en hoogwaardige oplossingen bieden die wereldwijd worden vertrouwd.
| Over ICT-bedrijf en fabriek
ICT is een toonaangevende leverancier van oplossingen voor de productie van elektronica met meer dan 25 jaar ervaring. We hebben ons eigen R&D-team en productiefaciliteit in Dongguan, China, met een oppervlakte van 12.000 m², met 89 medewerkers en 20 ingenieurs. Het bedrijf is sinds 2012 snel gegroeid en bedient nu meer dan 1.600 klanten in 72 landen. Onze fabriek volgt bij elke stap strikte testprocessen en een compleet kwaliteitsmanagementsysteem: van ontwerp tot eindinspectie. Wij bieden one-stop-SMT-oplossingen, waaronder vraaganalyse, planning, levering van apparatuur, training en optimalisatie, waardoor klanten efficiënt en betrouwbaar fabrieken kunnen bouwen of upgraden.
