Nederlands
 |

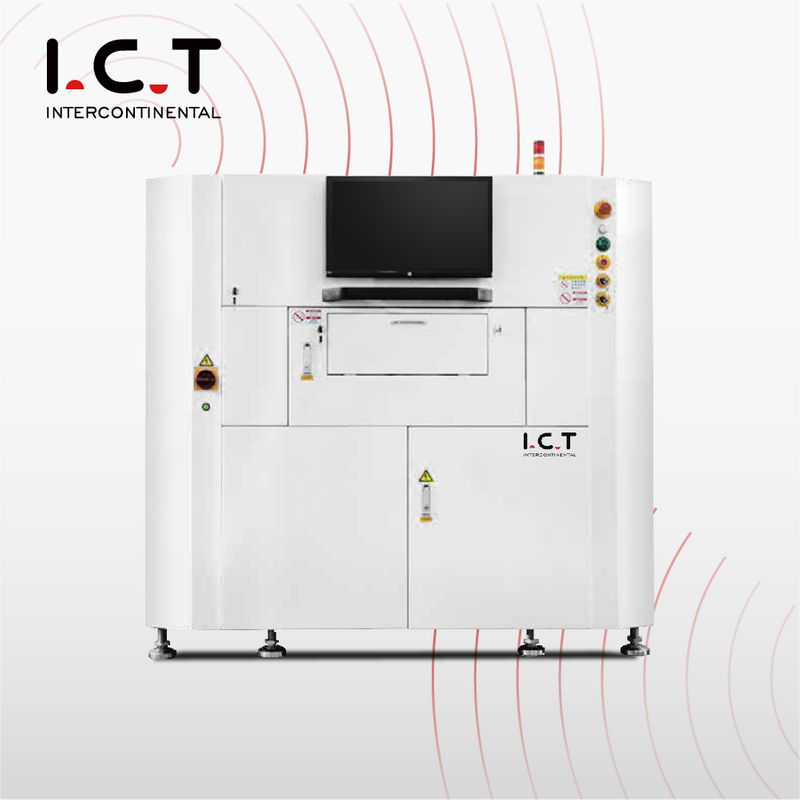

I.C.T-S1200
I.C.T
spi machine
| Hoeveelheid: | |
|---|---|
Functies:
1. De lens met een professioneel lensontwerp maakt het beeld uniformer en delicater en verbetert de detectiestabiliteit aanzienlijk.
2. Het kan worden geïmporteerd in het programmeren van Gerber-bestanden, of kan worden gebruikt om geld te bewerken en te debuggen vanuit de beeldbewerkingsmodus.
3. De multidirectionele 3D-projectiemethode kan de detectiefout die wordt veroorzaakt door het schaduweffect in de soldeerpasta effectief oplossen
detectie proces.
4. Het besturingssysteem verbetert de resultaatherkennings- en verwerkingsfunctie volgens de interfacestructuur op gebruikersniveau.
5. Zeer nauwkeurige programmeerbare zwart-witte moirérand, de hoogste meetnauwkeurigheid 0,67um.
6. Op basis van nauwkeurige driedimensionale meetgegevens kunnen operators het hele project in korte tijd optimaliseren.
3D-technologie
Zeer nauwkeurig programmeerbare zwart-witte moiré-rand. Hoge precisie lichtbroncontroletechnologie, meerdere meervoudige belichtingen. De hoogste meetnauwkeurigheid 0,67um.
De randstralen worden geprojecteerd en verzameld, en er worden meerdere afbeeldingen tegelijk gemaakt voor uitgebreide berekeningen.
Stroboscoop, constant licht, onmiddellijke belichting, meervoudige belichting, 10 kanalen Zeer nauwkeurige lichtbronbediening.
Compacte structuur, minimale voetafdruk, dubbele monorailrail
PCB optioneel.
Integrale gietstructuur, FPC-compatibel, PCB kan maximaal 1200 * 500 mm zijn.
| Model | I.C.T-S400 | I.C.T-S400D | I.C.T-S1200 |
| PCB-grootte | 55*55~460*460mm | 55*55 ~450*310mm Dubbel | 55*55 ~ 1200*650mm |
| PCB-dikte | 0,5 ~ 7,0 mm | ||
| PCB-gewicht | ≤5,0kg | ||
| Aanpassing transportband | Handmatig/automatisch | ||
| Maatregeltype | Hoogte, Oppervlakte, Volume, Offset, Brug, Vorm (ontbrekende afdruk, onvoldoende tin, teveel tin, overbrugging, offset, mal-vormen, oppervlakteverontreiniging) | ||
| Hoogte plakken | 0 ~ 550um | ||
| Min Pad-afstand | ≥100um | ||
| Maatregelprincipe | 3D wit licht PSLM PMP (programmeerbare ruimtelijke lichtmodulatie, fasemetingsprofilometrie) | ||
| Hoeveelheid inspectiekop | 1 | ||
| Camerapixel | 5M, (10M/12M als optie) | ||
| Detectiesnelheid | 0,35 ~ 0,5s/FOV | ||
| Programma tijd | 5 ~ 10min | ||
| Data type | Gerber Data 274D/274X, Scanprintplaat | ||
| Stroom | AC220,50/60Hz,1KVA | ||
| Machineafmeting | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
| Gewicht | 965 kg | 1200 kg | 1600 kg |
* I.C.T blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
Functies:
1. De lens met een professioneel lensontwerp maakt het beeld uniformer en delicater en verbetert de detectiestabiliteit aanzienlijk.
2. Het kan worden geïmporteerd in het programmeren van Gerber-bestanden, of kan worden gebruikt om geld te bewerken en te debuggen vanuit de beeldbewerkingsmodus.
3. De multidirectionele 3D-projectiemethode kan de detectiefout die wordt veroorzaakt door het schaduweffect in de soldeerpasta effectief oplossen
detectie proces.
4. Het besturingssysteem verbetert de resultaatherkennings- en verwerkingsfunctie volgens de interfacestructuur op gebruikersniveau.
5. Zeer nauwkeurige programmeerbare zwart-witte moirérand, de hoogste meetnauwkeurigheid 0,67um.
6. Op basis van nauwkeurige driedimensionale meetgegevens kunnen operators het hele project in korte tijd optimaliseren.
3D-technologie
Zeer nauwkeurig programmeerbare zwart-witte moiré-rand. Hoge precisie lichtbroncontroletechnologie, meerdere meervoudige belichtingen. De hoogste meetnauwkeurigheid 0,67um.
De randstralen worden geprojecteerd en verzameld, en er worden meerdere afbeeldingen tegelijk gemaakt voor uitgebreide berekeningen.
Stroboscoop, constant licht, onmiddellijke belichting, meervoudige belichting, 10 kanalen Zeer nauwkeurige lichtbronbediening.
Compacte structuur, minimale voetafdruk, dubbele monorailrail
PCB optioneel.
Integrale gietstructuur, FPC-compatibel, PCB kan maximaal 1200 * 500 mm zijn.
| Model | I.C.T-S400 | I.C.T-S400D | I.C.T-S1200 |
| PCB-grootte | 55*55~460*460mm | 55*55 ~450*310mm Dubbel | 55*55 ~ 1200*650mm |
| PCB-dikte | 0,5 ~ 7,0 mm | ||
| PCB-gewicht | ≤5,0kg | ||
| Aanpassing transportband | Handmatig/automatisch | ||
| Maatregeltype | Hoogte, Oppervlakte, Volume, Offset, Brug, Vorm (ontbrekende afdruk, onvoldoende tin, teveel tin, overbrugging, offset, mal-vormen, oppervlakteverontreiniging) | ||
| Hoogte plakken | 0 ~ 550um | ||
| Min Pad-afstand | ≥100um | ||
| Maatregelprincipe | 3D wit licht PSLM PMP (programmeerbare ruimtelijke lichtmodulatie, fasemetingsprofilometrie) | ||
| Hoeveelheid inspectiekop | 1 | ||
| Camerapixel | 5M, (10M/12M als optie) | ||
| Detectiesnelheid | 0,35 ~ 0,5s/FOV | ||
| Programma tijd | 5 ~ 10min | ||
| Data type | Gerber Data 274D/274X, Scanprintplaat | ||
| Stroom | AC220,50/60Hz,1KVA | ||
| Machineafmeting | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
| Gewicht | 965 kg | 1200 kg | 1600 kg |
* I.C.T blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
