ICT-S1200
I.C.T
spi machine
| Hoeveelheid: | |
|---|---|

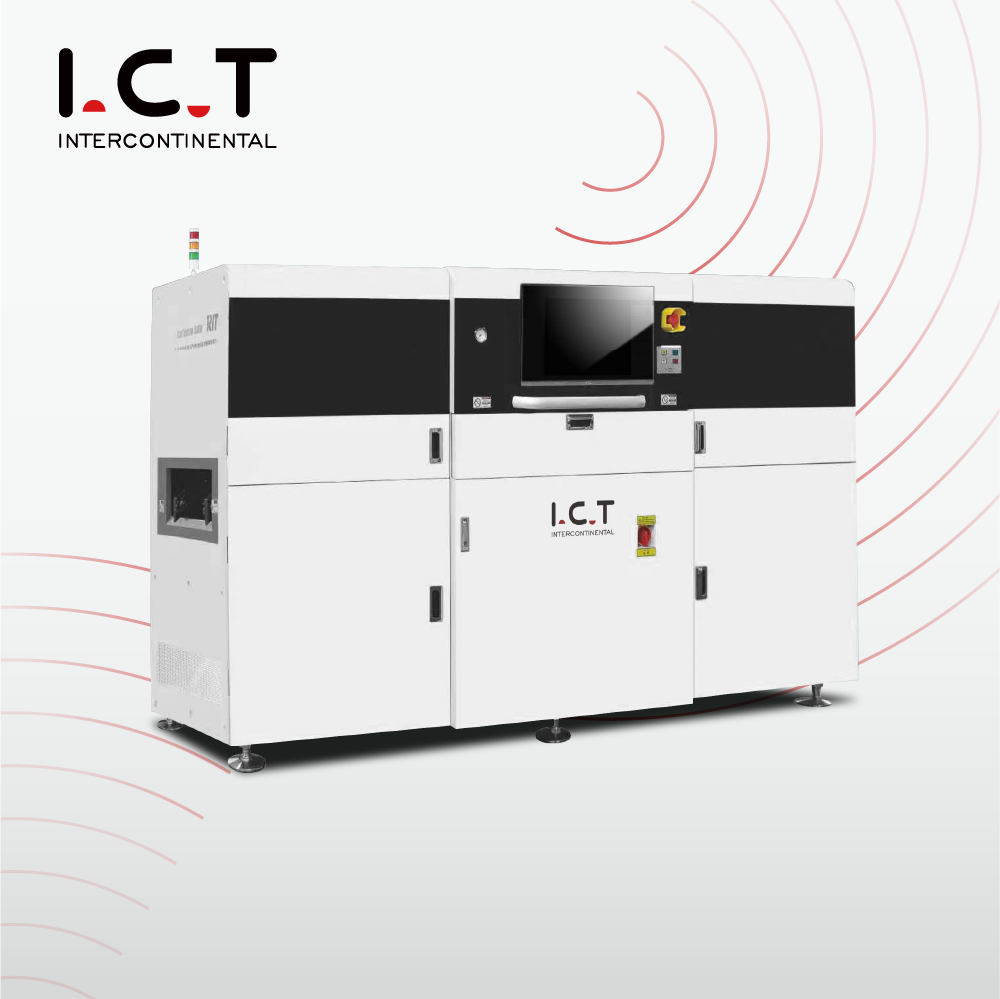

| SMT SPI Soldeer Paste Inspectie -machine
De SMT SPI-soldeerpasta-inspectiemachine van ICT is ontworpen om de kwaliteit van de printplaatassemblage te verbeteren door defecten in de toepassing van soldeerpasta vroeg in het proces te detecteren. Deze geavanceerde apparatuur maakt gebruik van 3D-beeldvormingstechnologie om het volume, de hoogte, het oppervlak en de vorm van soldeerafzettingen met hoge precisie te meten, waardoor problemen zoals onvoldoende pasta of overbrugging worden voorkomen die tot kostbare herbewerking of storingen kunnen leiden. Ideaal voor de productie van grote volumes elektronica, ondersteunt PCB-afmetingen tot 450x500 mm en kan eenvoudig worden geïntegreerd in SMT-lijnen voor een naadloze werking. Met meer dan 25 jaar ervaring zorgt ICT ervoor dat deze machine voldoet aan de wereldwijde normen, waardoor klanten een efficiënte productie kunnen realiseren, afval kunnen verminderen en hun concurrentievoordeel kunnen behouden in sectoren als halfgeleiders en PCBA. Door te kiezen voor onze SMT SPI-soldeerpasta-inspectiemachine kunnen fabrikanten hun workflows optimaliseren, van vraaganalyse tot uiteindelijke aanpassing.
| Functie

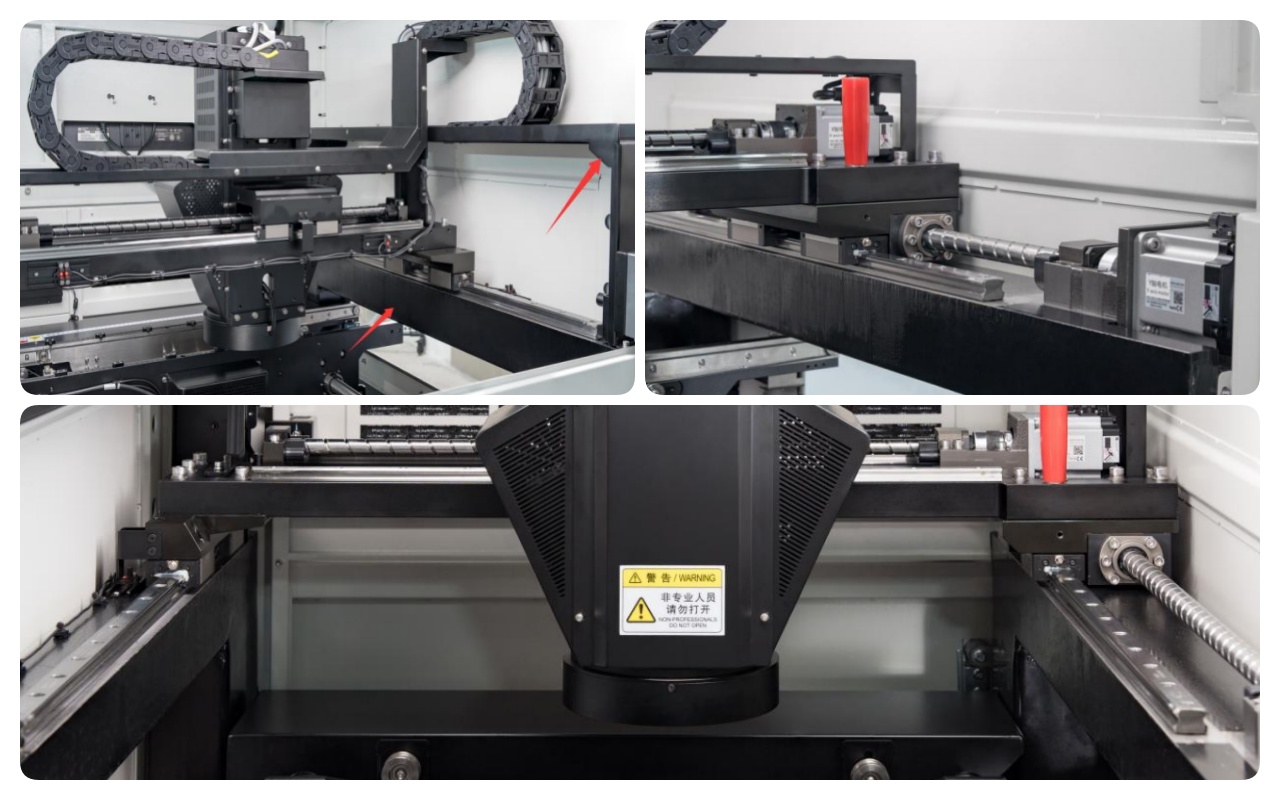

Het platformsysteem van de SMT SPI-soldeerpasta-inspectiemachine is voorzien van een stevig frame gebouwd met hoogwaardige materialen om stabiliteit te garanderen tijdens operaties op hoge snelheid. Dit ontwerp minimaliseert trillingen en handhaaft de uitlijningsnauwkeurigheid, wat cruciaal is voor consistente inspectieresultaten. Het ondersteunt verschillende PCB-diktes en -formaten, waardoor het veelzijdig is voor verschillende productiebehoeften. Het technische team van ICT heeft dit systeem geoptimaliseerd voor veeleisende omgevingen, met langdurige betrouwbaarheid en lage onderhoudskosten. Gebruikers profiteren van een snelle installatie en eenvoudige integratie in bestaande lijnen, waardoor de algehele productiviteit wordt verhoogd zonder concessies te doen aan de veiligheid of prestaties.

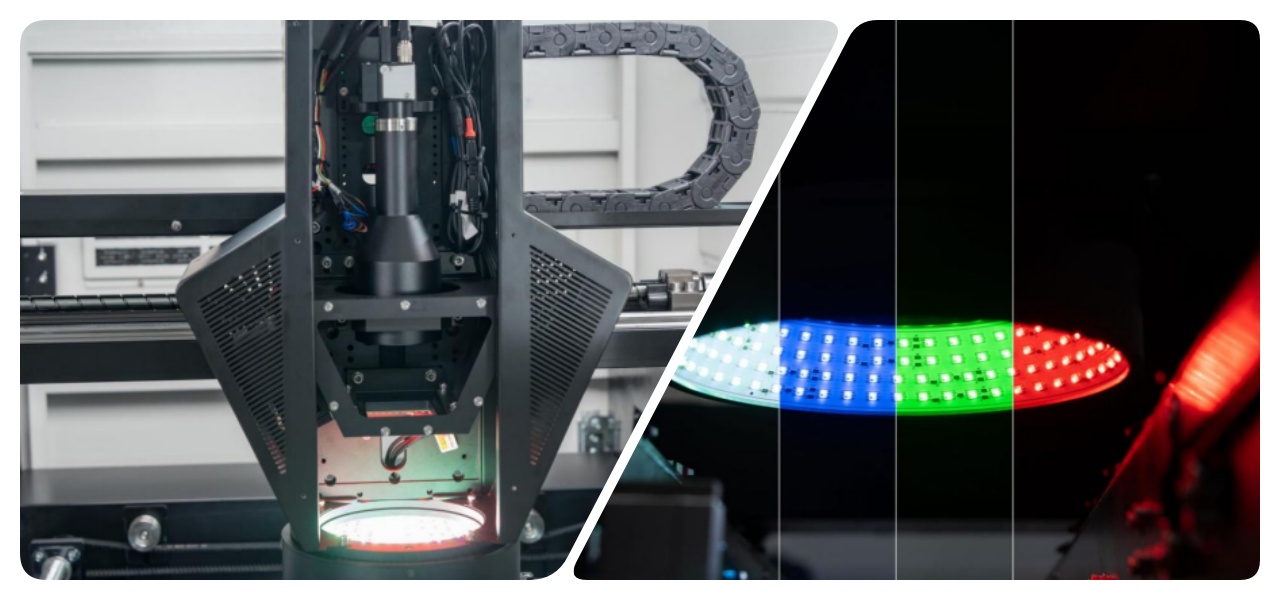

Het visionsysteem in de SMT SPI-soldeerpasta-inspectiemachine is uitgerust met een camera met hoge resolutie en 3D-projectietechnologie en legt gedetailleerde beelden vast van soldeerpasta-afzettingen. Het analyseert parameters zoals volume en hoogte in realtime en identificeert defecten met precisie op micronniveau. Dit systeem past zich aan wisselende lichtomstandigheden en complexe bordindelingen aan, waardoor een grondige dekking wordt gegarandeerd. ICT omvat slimme algoritmen die valse positieven verminderen, waardoor operators zich kunnen concentreren op echte problemen. Als gevolg hiervan ervaren fabrikanten verbeterde opbrengsten en een snellere doorvoer, in lijn met de vraag van de industrie naar defectvrije producten.
Het transportsysteem vergemakkelijkt een soepele verwerking van PCB's via geautomatiseerde transportbanden die zich automatisch aanpassen aan verschillende bordformaten. Het zorgt voor een nauwkeurige positionering voor inspecties zonder handmatige tussenkomst, waardoor hanteringsfouten en cyclustijden worden verminderd. Dit systeem is gebouwd met duurzame componenten en ondersteunt dual-rail-opties voor hogere efficiëntie in drukke productieomgevingen. De focus van ICT op gebruiksvriendelijk ontwerp betekent minimale downtime tijdens transities, waardoor klanten een continue bedrijfsvoering kunnen behouden. Deze functie is van cruciaal belang voor het opschalen van de productie en het onder controle houden van de kosten.
| Specificatie reflowoven
| Model | ICT-S510 | ICT-S510D | ICT-S1200 |
| PCB -maat | 60*50~510*510mm | 50*60~510*310mm Dubbele rail 50*60~510*580 Enkele rai | 80*80~1200*500mm |
| PCB-dikte | 0,5 ~ 5,0 mm | ||
| PCB -gewicht | ≤5,0 kg | ||
| Aanpassing transportband | Handmatig/automatisch | ||
| Maatregeltype | Hoogte, Oppervlakte, Volume, Offset, Brug, Vorm (ontbrekende afdruk, onvoldoende tin, teveel tin, brugvorming, offset, verkeerde vormen, oppervlakteverontreiniging) | ||
| Hoogte plakken | 0 ~ 550um | ||
| Min Pad-afstand | ≥100um | ||
| Maatregelprincipe | 3D wit licht PSLM PMP (programmeerbare ruimtelijke lichtmodulatie, fasemetingsprofilometrie) | ||
| Hoeveelheid inspectiekop | 1 | ||
| Camerapixel | 5M, (10M/12M als optie) | ||
| Detectiesnelheid | 0,35 ~ 0,5s/FOV | ||
| Programma tijd | 5 ~ 10min | ||
| Gegevenstype | Gerber Data 274D/274X, Scanprintplaat | ||
| Stroom | AC220,50/60Hz,1KVA | ||
| Machineafmeting | B1015*D1195*H1495mm | B1015*D1460*H1495mm | B1840*D1450*H1495mm |
| Gewicht | 850 kg | 950 kg | 1500 kg |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Klantsuccesvideo
ICT voltooide onlangs de succesvolle overzeese installatie en Factory Acceptance Test (FAT)-ondersteuning voor twee SMT-productielijnen bij een Noord-Amerikaanse fabrikant van schoonheidsapparatuur. Het project omvatte de inzet van geavanceerde apparatuur, waaronder lasermarkeermachines voor nauwkeurige identificatie van componenten, SMT-printers in combinatie met onze SMT SPI-soldeerpasta-inspectiemachine om te zorgen voor een vlekkeloze applicatie van de pasta, Panasonic pick-and-place-machines voor snelle montage van componenten, Heller-reflow-ovens voor betrouwbaar solderen, AOI-detectiesystemen voor kwaliteitscontroles na de assemblage, PCB-transportbanden voor een naadloze materiaalstroom, PCBA-reinigingsmachines om resten te verwijderen en automatische opslagverwarmers voor soldeerpasta om de materiaalintegriteit te behouden. Onze ingenieurs zorgden voor training en optimalisatie op locatie, wat leidde tot een soepele productieacceptatie. Deze case onderstreept de toewijding van ICT aan het leveren van kant-en-klare oplossingen die de efficiëntie en productkwaliteit op de mondiale markten verbeteren.
| Professionele wereldwijde training en ondersteuning
ICT biedt uitgebreide service- en trainingsprogramma's om uw SMT SPI-soldeerpasta-inspectiemachine gedurende de gehele levenscyclus te ondersteunen. Ons wereldwijde netwerk van servicecentra biedt installatie, onderhoud en probleemoplossing met snelle responstijden om stilstand tot een minimum te beperken. Ervaren technici voeren sessies op locatie of op afstand uit, waarbij de werking, kalibratie en software-updates worden besproken. De training omvat praktijkgerichte oefeningen om de vaardigheden van de machinist op te bouwen, zodat een veilig en efficiënt gebruik wordt gegarandeerd. We bieden ook voortdurende technische ondersteuning, levering van reserveonderdelen en advies over procesoptimalisatie. Deze holistische aanpak helpt klanten de prestaties van hun apparatuur te maximaliseren, zich aan te passen aan productieveranderingen en succes op de lange termijn te behalen in de elektronicaproductie.
| Klant lof
Klanten prijzen ICT-ingenieurs om hun deskundigheid en toewijding tijdens installaties. Ze benadrukken de superieure prestaties van onze SMT SPI-soldeerpasta-inspectiemachine bij het nauwkeurig detecteren van defecten. Velen waarderen onze veilige verpakking en efficiënte transportmethoden die ervoor zorgen dat de apparatuur in perfecte staat aankomt. Snelle reacties op vragen en problemen hebben een sterk vertrouwen opgebouwd, waarbij klanten opmerken hoe onze ondersteuning problemen snel en effectief oplost.
| Onze certificering
ICT beschikt over belangrijke certificeringen zoals CE voor naleving van de veiligheidsvoorschriften, RoHS voor milieunormen en ISO9001 voor kwaliteitsmanagement. We beschikken ook over meerdere patenten voor innovatieve technologieën in de elektronicaproductie. Deze referenties tonen onze toewijding aan hoge normen en voortdurende verbetering. Ze verzekeren klanten dat onze SMT SPI-soldeerpasta-inspectiemachine voldoet aan de wereldwijde regelgeving, waardoor betrouwbaarheid en duurzaamheid in productieprocessen worden bevorderd.
| Over ons en fabriek
ICT is een toonaangevende leverancier van oplossingen voor de productie van elektronica met onze eigen R&D- en productiefaciliteiten. We zijn opgericht in 2012 en hebben ruim 89 medewerkers in dienst, waaronder 20 ingenieurs, verspreid over 12.000 vierkante meter. Ons maatschappelijk kapitaal van $30 miljoen ondersteunt een snelle groei en bedient meer dan 1.600 klanten in 72 landen. Met vestigingen over de hele wereld bieden wij one-stop-services, van planning tot optimalisatie. Onze fabrieken beschikken over strikte testworkflows en robuuste kwaliteitsmanagementsystemen om uitmuntende producten te garanderen.
