| Geavanceerde automatische PCB AOI-machine AI-5146W
De ICT AI-5146W is een geavanceerde online aoi-inspectiemachine, ontworpen voor dubbelzijdige inspectie na THT-solderen. Het maakt gebruik van uiterst nauwkeurige kleurencamera's en CNN-algoritmen om bordbeelden in realtime vast te leggen en te verwerken, waarbij defecten zoals verkeerde onderdelen, ontbrekende componenten of omgekeerde polariteit op intelligente wijze worden beoordeeld. Deze geautomatiseerde optische inspectiemachine verhoogt de productie-efficiëntie door lijnen zonder wijzigingen te overbruggen, waardoor defecten snel kunnen worden gelokaliseerd en controle over de productielijn wordt geboden. Met functies zoals programmeren op afstand en MES-gegevensrapporten zorgt het voor traceerbare gegevens en weinig valse alarmen. Deze aoi-optische inspectiemachine is ideaal voor SMT-fabrieken en ondersteunt verschillende PCB-afmetingen en -diktes, waardoor het een betrouwbaar hulpmiddel is voor kwaliteitsborging bij de productie van elektronica.
| Functie

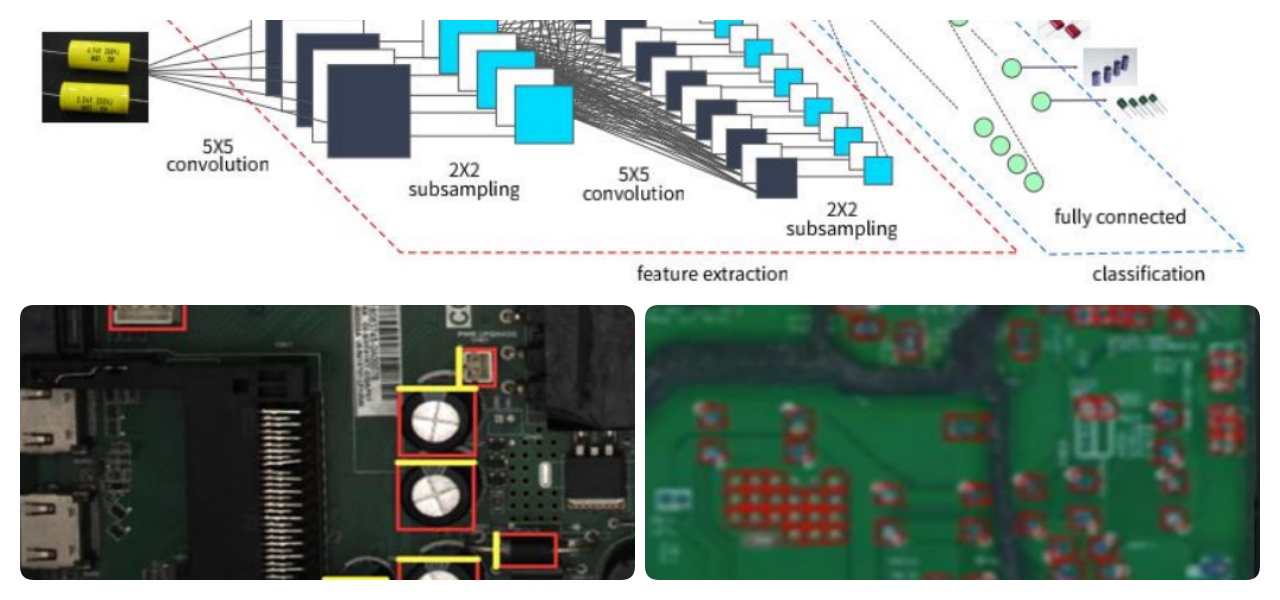

De AI-5146W automatische pcb aoi-machine maakt gebruik van deep learning via CNN om big data te optimaliseren en intelligente, minimalistische programmering mogelijk te maken. Het identificeert automatisch componenten en soldeerverbindingen met één klik, waardoor problemen met lange programmeertijden en hoge valse alarmen die vaak voorkomen bij traditionele methoden worden opgelost. Getraind op uitgebreide datasets, onderscheidt het nauwkeurig NG van OK-platen, zelfs met verschillende vormen van soldeerverbindingen. Dit vermindert het aantal foutinspecties en verbetert de generalisatie voor diverse scenario's, zoals het zonder interferentie omgaan met overhangende componenten of gaatjes in soldeer.

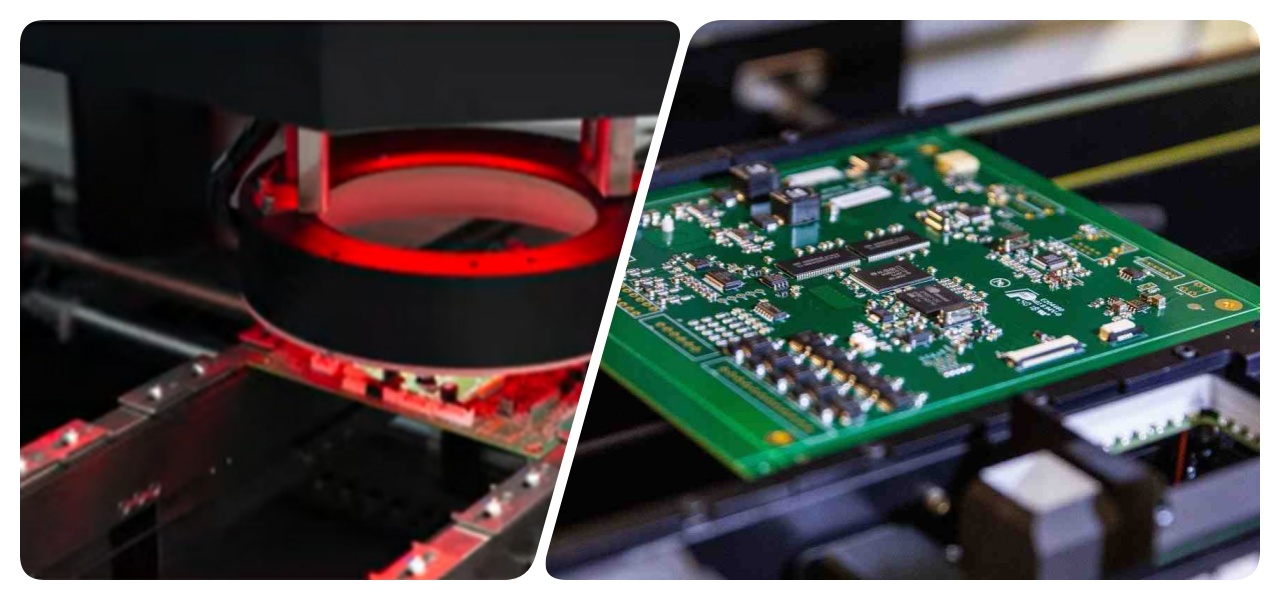

Deze geautomatiseerde optische inspectiemachine biedt flexibele programmering, waardoor online of offline aanpassingen mogelijk zijn zonder de productie stil te leggen. Het controleert op intelligente wijze kleurringweerstanden, condensatoren, diodes en stopcontacten. Programmeren duurt slechts 10-20 minuten, met snelle omschakelingen door bestaande bestanden op te roepen. Hoorbare alarmsignalen vragen om artikelnummers, verkeerde apparaten of typen, waardoor een soepele werking wordt gegarandeerd. Korte foutopsporingstijden van 10-15 minuten maken het gebruiksvriendelijk voor operators.

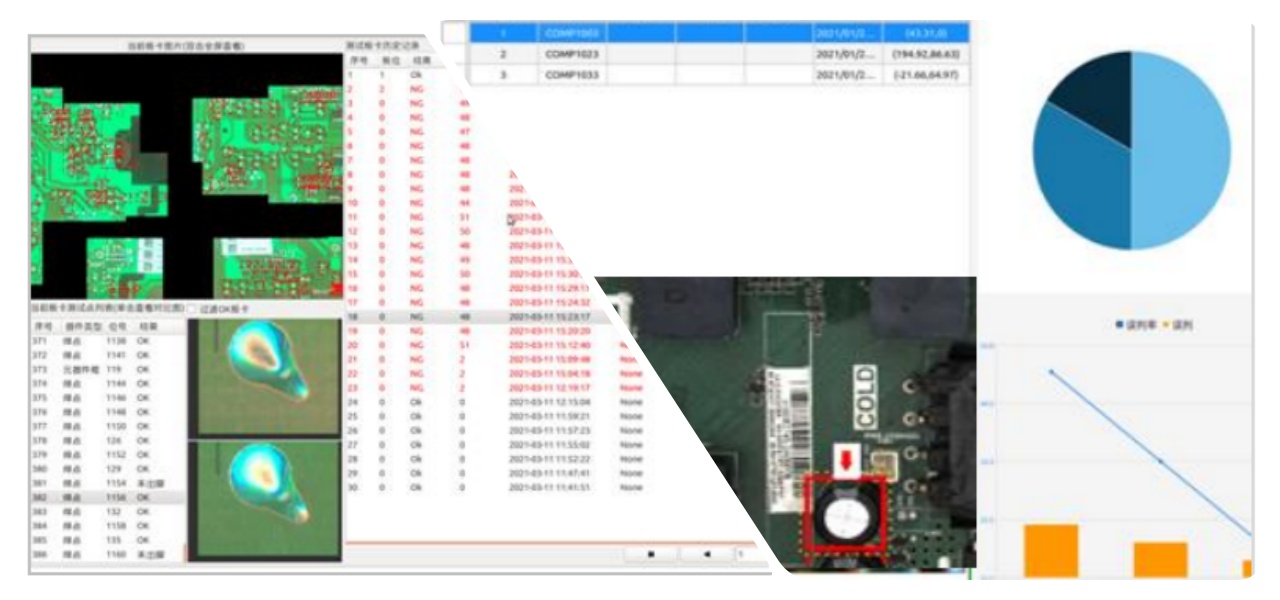

De online aoi-inspectiemachine ondersteunt inspecties van meerdere platen, gemengde platen en gemengde materialen en verwerkt rotaties onder meerdere hoeken en posities. Het omvat het overslaan van Bad Mark, waardoor de veelzijdigheid voor verschillende productiebehoeften wordt vergroot zonder dat dit ten koste gaat van de snelheid of nauwkeurigheid.
| Specificatie
| Model | ICT DIP Online Dubbelzijdig AOI AI-5146W (na THT-solderen) | ICT DIP Online Dubbelzijdig AOI AI-5146WL (na THT-solderen) |
| FOV | 52,6*44mm | |
| Oplossing | 21,5um | |
| Camera | 5M | |
| Inspectiesnelheid | 0,23 sec/FOV | |
| PCB-hoogte | Bovenkant: 75 mm, onderkant: 75 mm | |
| PCB -dikte | 0,3 ~ 6,0 mm | |
| PCB-rand | 3,0 mm | |
| PCB-vervorming | ±3,0 mm | |
| PCB -gewicht | Maximaal: 10 kg | |
| Transporthoogte | 750&900±20mm | |
| Met aanpassing | Handmatig en automatisch | |
| Transportrichting | L~R of R~L | |
| Stroom | AC220 50/60 Hz, 5A | |
| Nominaal vermogen | 520W | |
| Mededeling | Smema | |
| Gewicht | 890 kg | 100 kg |
| Dimensie | L1050*B1335*H1650mm | L1050*B1535*H1650mm |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| DIP-lijnapparatuurlijst

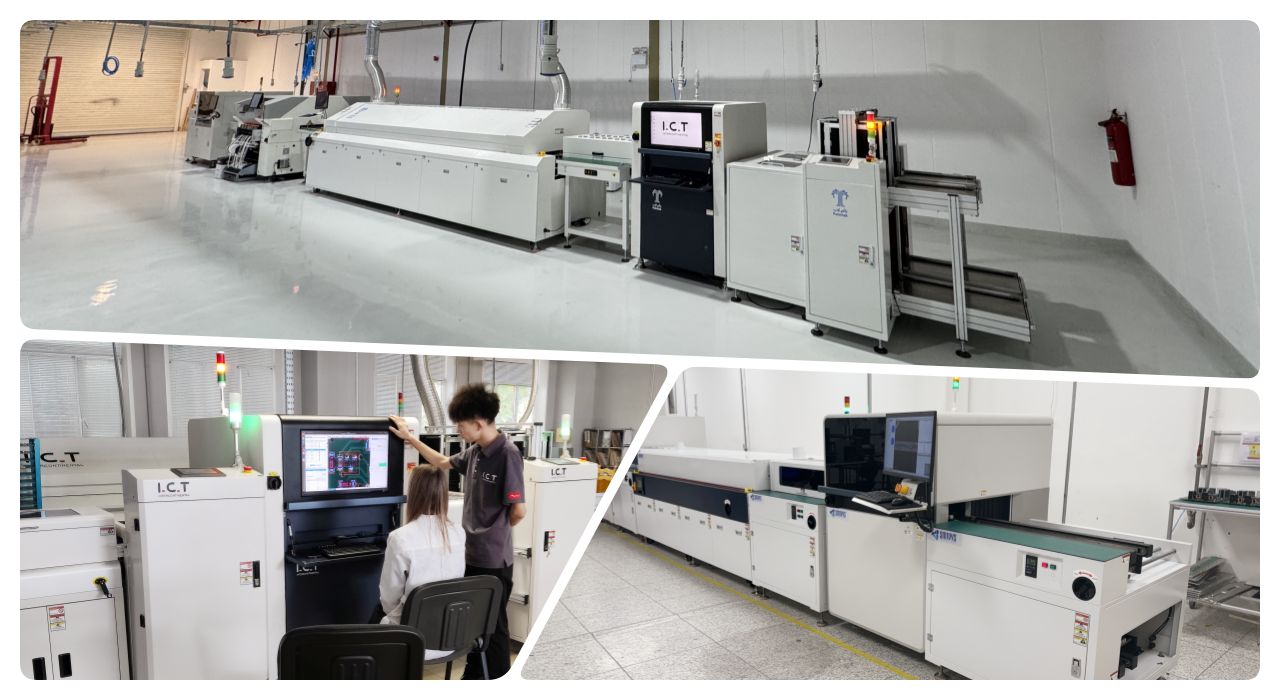

Onze DIP-productielijn biedt geavanceerde tools voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde DIP-lijn omvat een DIP-invoeglijn voor nauwkeurige plaatsing van componenten, een golflader voor soepele PCB-invoer, een golfontlader voor veilige uitgang en een assemblagebandlijn voor eindcontroles. Deze hoogwaardige PCB DIP-productielijn zorgt voor een stabiele werking, betrouwbare THT-invoeging en kosteneffectieve assemblage en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor doorlopende taken.

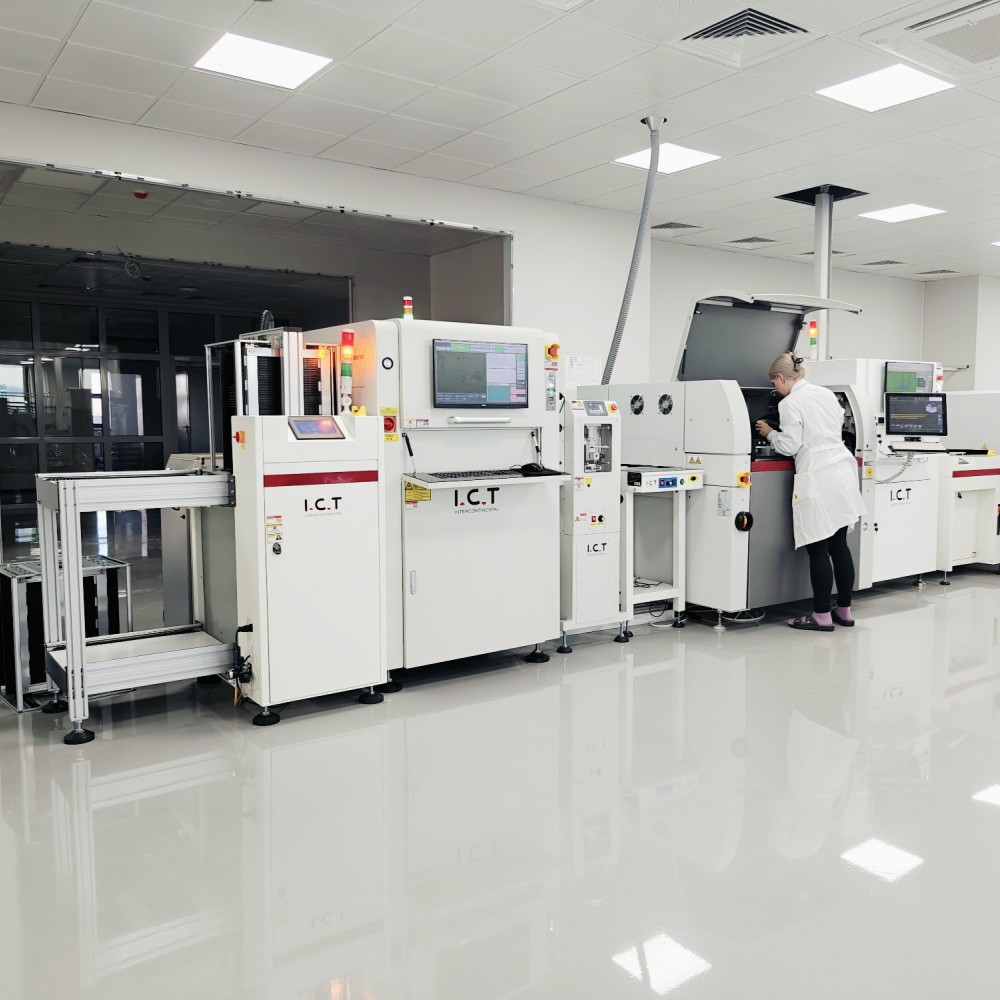

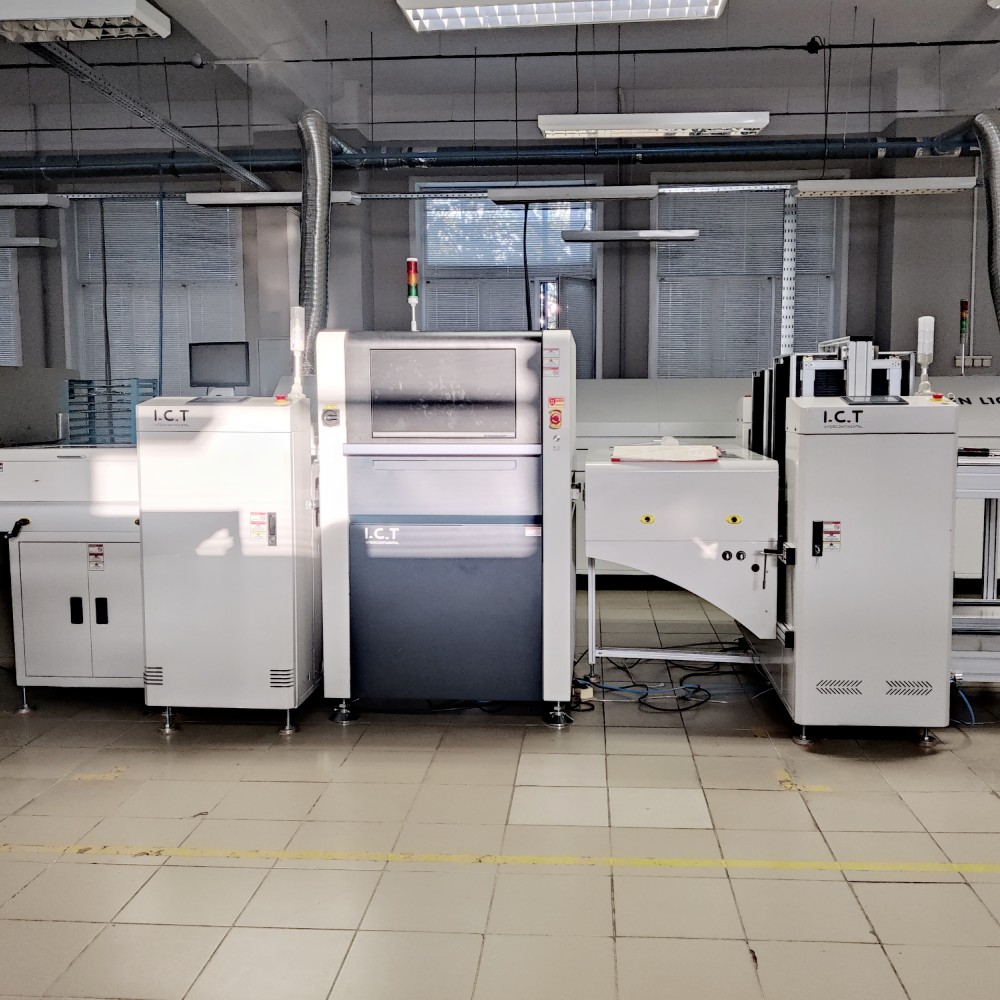

| Klantsuccesvideo
In onze aanbevolen video laten we vijf geavanceerde AOI-modellen zien, waaronder de AI-4026, AI-4540 en AI-5146W, waarbij we hun efficiënte programmeerfuncties benadrukken. De video demonstreert programmering met één toets voor een snelle installatie, het uitzenden van parameters om instellingen op componenten toe te passen, automatische detectie van overbruggende soldeerframes, het programmeren van paneelkopieën voor gerepliceerde borden en intelligente padplanning om inspectieroutes te optimaliseren. Dit praktijkvoorbeeld uit de SMT-lijn van een klant in Mexico illustreert hoe de AI-5146W automatische pcb aoi-machine naadloos integreert, waardoor de insteltijd tot 50% wordt verkort en de nauwkeurigheid van de defectdetectie wordt verbeterd. Ingenieurs ter plaatse bieden praktische service en zorgen voor een soepele installatie en training, waardoor de klant een hogere doorvoersnelheid en minder valse alarmen in zijn productieproces kon realiseren.
| Service & Opleiding
ICT biedt uitgebreide service en training om de prestaties van uw automatische pcb aoi-machine te maximaliseren. Ons wereldwijde team biedt installatie, foutopsporing op afstand en onderhoud op locatie, waardoor minimale downtime wordt gegarandeerd. Trainingsprogramma's omvatten bediening, programmering en probleemoplossing, afgestemd op uw behoeften. Met gecentraliseerd beheer ondersteunen we één-op-veel-beoordelingen en snelle reacties, waardoor u de productie kunt optimaliseren. Onze langetermijnpartnerschapsaanpak omvat regelmatige updates en technische ondersteuning, waardoor vertrouwen en efficiëntie voor uw fabriek wordt opgebouwd.
| Klantrecensies
Onze klanten prijzen ICT-ingenieurs om hun deskundigheid en snelle probleemoplossing tijdens installaties. Ze zijn dol op de betrouwbare automatische pcb-aoi-machineprestaties en merken de nauwkeurigheid en het gebruiksgemak op. Velen benadrukken onze veilige verpakking en snelle verzending die schade voorkomen. Bovendien waarderen klanten onze snelle reacties op vragen, waardoor we een soepele werking en krachtige, voortdurende ondersteuning garanderen.
| Onze certificering
ICT beschikt over belangrijke certificeringen zoals CE, RoHS, ISO9001 en diverse patenten, die onze toewijding aan kwaliteit en veiligheid weerspiegelen. Deze zorgen ervoor dat onze automatische pcb aoi-machine voldoet aan de wereldwijde normen voor milieuconformiteit en betrouwbaarheid. Onze gepatenteerde technologieën op het gebied van AI-inspectie verbeteren de innovatie, terwijl ISO9001 consistente productieprocessen garandeert, waardoor klanten vertrouwen krijgen in de duurzaamheid en prestaties van producten.

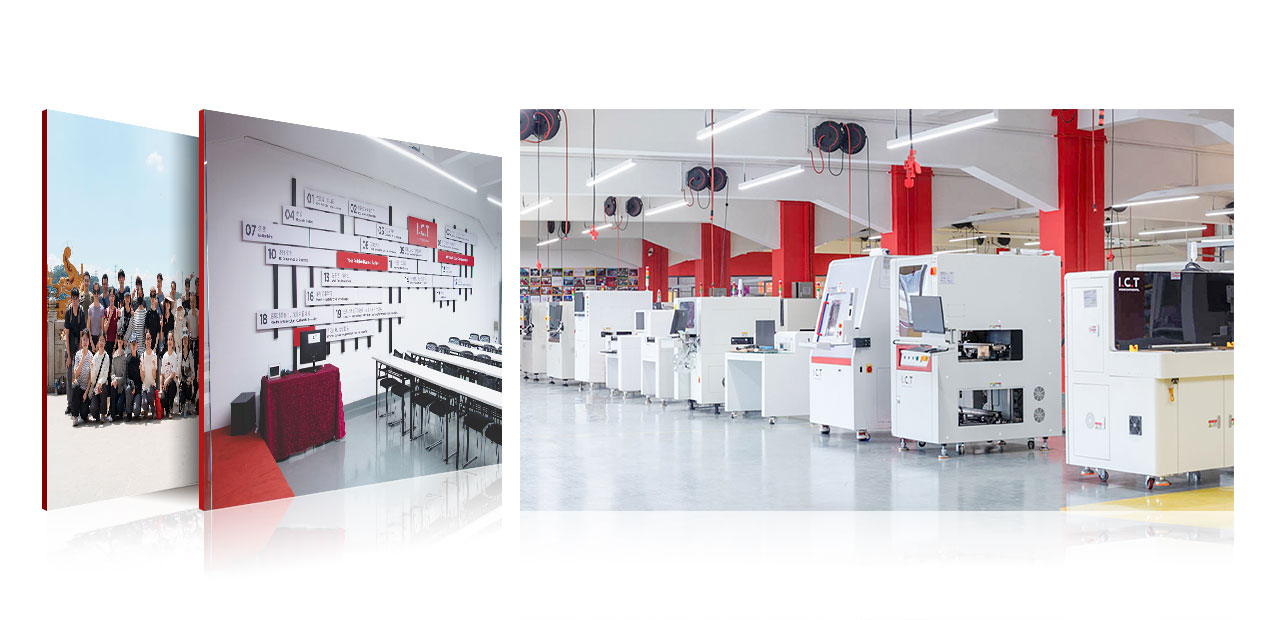

| Over ICT & Onze Fabriek
ICT is een toonaangevende elektronicafabrikant met eigen R&D en productie, met ruim 89 medewerkers in een vestiging van 12.000 m². Sinds 2012 zijn we snel gegroeid en bedienen we meer dan 1.600 klanten in 72 landen. Onze fabrieken beschikken over strikte testprocedures en robuuste kwaliteitsmanagementsystemen, waardoor elke automatische pcb aoi-machine aan hoge normen voldoet. Met 20 ingenieurs en 8 vestigingen bieden wij mondiale oplossingen, van vraaganalyse tot optimalisatie.
