Nederlands  |
ICT-4034
I.C.T
| Hoeveelheid: | |
|---|---|
| SMT PCB-drukmachine
De PCB-drukmachine ICT-4034 verwerkt PCB's tot 400x340 mm met cycli van 7 seconden. Herhaalnauwkeurigheid ±0,01 mm en printprecisie 0,025 mm, geschikt voor LED- en automobielbehoeften. Automatische PCB-kalibratie, drukbalans en stencilreiniging snijden handmatige stappen. Het ondersteunt lijm voor LED-soldeerpastaprintertoepassingen. De Chinese drukmachine maakt gebruik van Windows 10 voor eenvoudige bediening. Industrie 4.0 en MES maken realtime monitoring mogelijk. ICT biedt volledige training en optimalisatie. Neem contact op voor prijsgegevens van pcb-printermachines.
| Functie
De boogbrugophanging koppelt de zuigmond rechtstreeks aan twee motoren. Hierdoor wordt de druk aan beide kanten nauwkeurig geregeld. Glijrails zorgen voor stabiliteit voor en na het printen. Realtime feedback zorgt voor een perfecte pastavorming. De PCB-drukmachine is geschikt voor LED-borden met een fijne pitch. Geïmporteerde Japanse en Duitse onderdelen verminderen het aantal storingen. Lage stilstand gedurende een levensduur van tien jaar. Het bespaart soldeer en verhoogt de opbrengst bij lijnen met een hoog volume. Automatische scheidingsmethoden voorkomen schade aan stencil of PCB.
Het riemsysteem voorkomt storingen met een nauwkeurig motortoerental tot 1500 mm/s. Richtingen wisselen vrijelijk van links naar rechts of van rechts naar links. Zijklemmen en vacuümhoudplaten met een kromming van minder dan 1%. Dit garandeert een soepel contact voor kwaliteitsafdrukken. De Chinese drukmachine ondersteunt magnetische pinnen en op-neertafels. De stopposities zijn exact voor een snelle omschakeling van minder dan 5 minuten. Het verwerkt PCB-diktes van 0,4-6 mm handmatig of automatisch. Betrouwbaar voor de prijswaarde van pcb-printermachines.
Droge, natte en vacuümmodi reinigen het stencil volledig. Afzonderlijk CCD- en sprayontwerp verspreidt alcohol gelijkmatig. Software controleert papier en vloeistof om kosten te besparen. Sterke uitlaat verwijdert residu snel. De LED-soldeerpastaprinter behoudt een hoge kwaliteit tijdens een lange productie. Handmatige optie voegt flexibiliteit toe. Dit voorkomt defecten door vuile stencils. Eenvoudig onderhoud houdt de efficiëntie hoog.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.

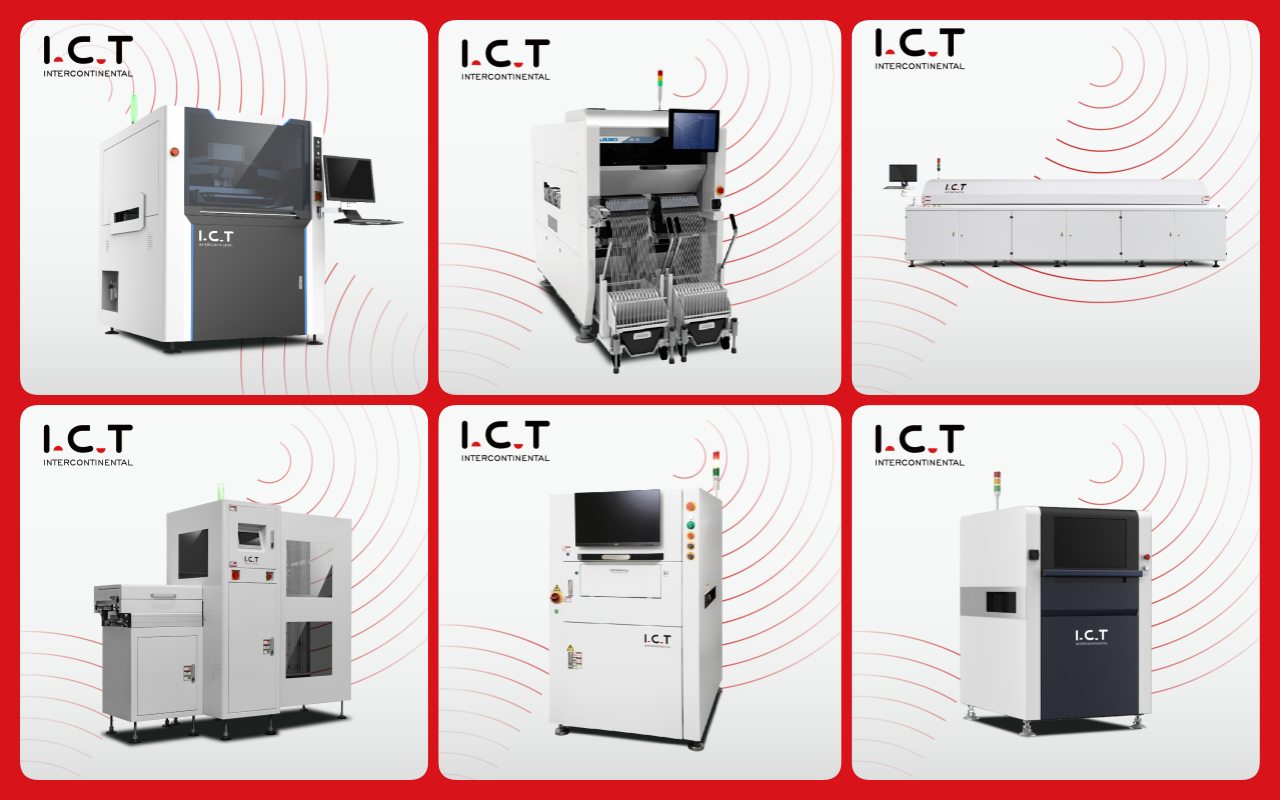

| Lijst met SMT-lijnapparatuur

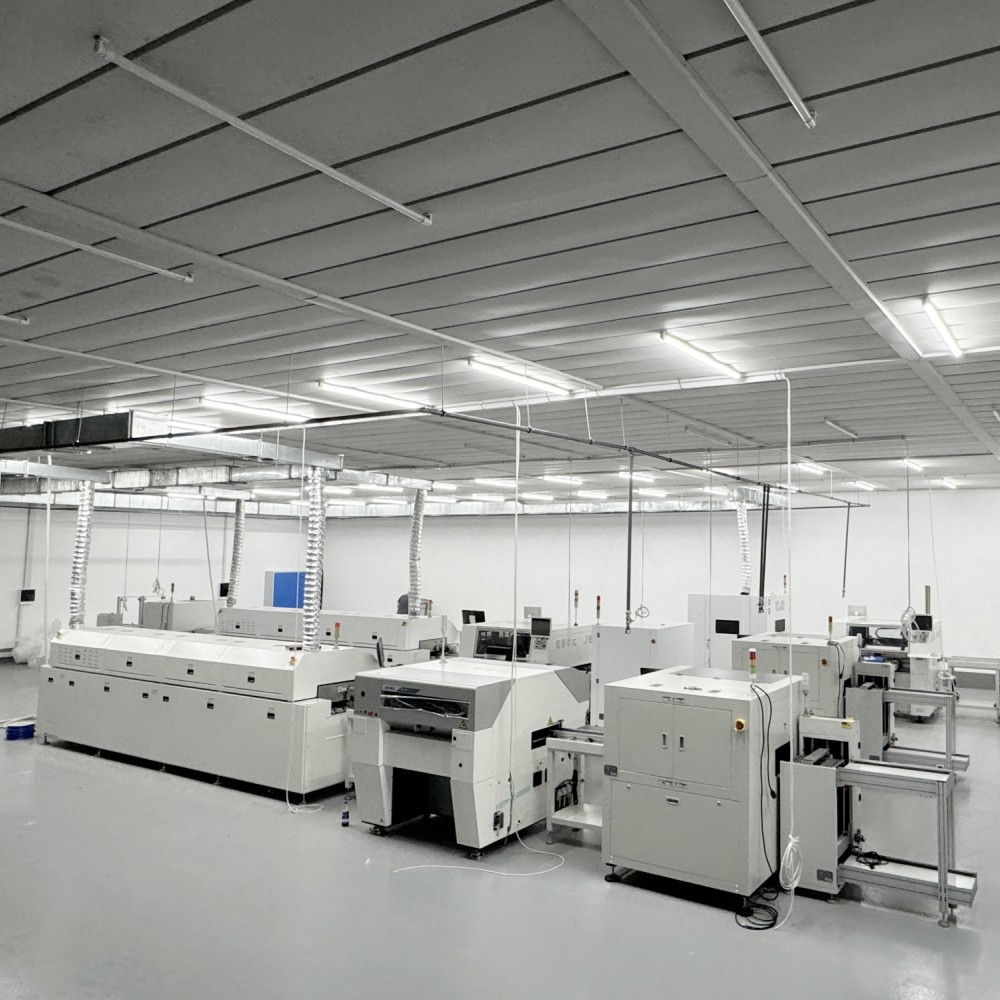

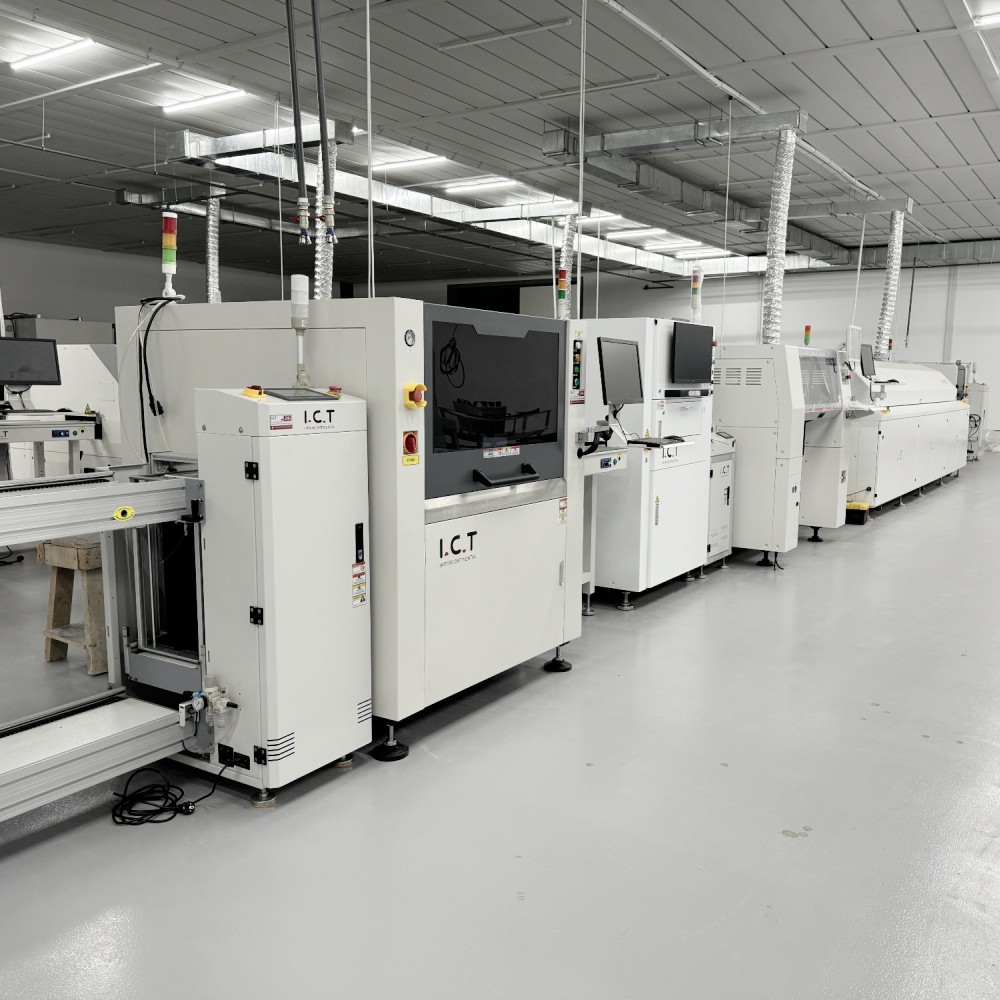

Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine/ labelmonteerder /inkjetprinter |
| Casestudyvideo over klantsucces
ICT stuurde ingenieurs naar Noord-Amerika voor een fabriek voor schoonheidsinstrumenten. Ze installeerden twee SMT-lijnen met de PCB-drukmachine. De installatie omvatte volledige kalibratie-, test- en uitlijningscontroles. Het lokale team kreeg training over automatische kalibratie, drukinstellingen en MES-integratie. Lijnen bereikten een snelle acceptatie met hoge precisie voor kleine componenten. De klant waardeerde een snelle probleemoplossing en procestips. Dit getuigt van wereldwijde ICT-expertise en betrouwbare ondersteuning voor internationale projecten.

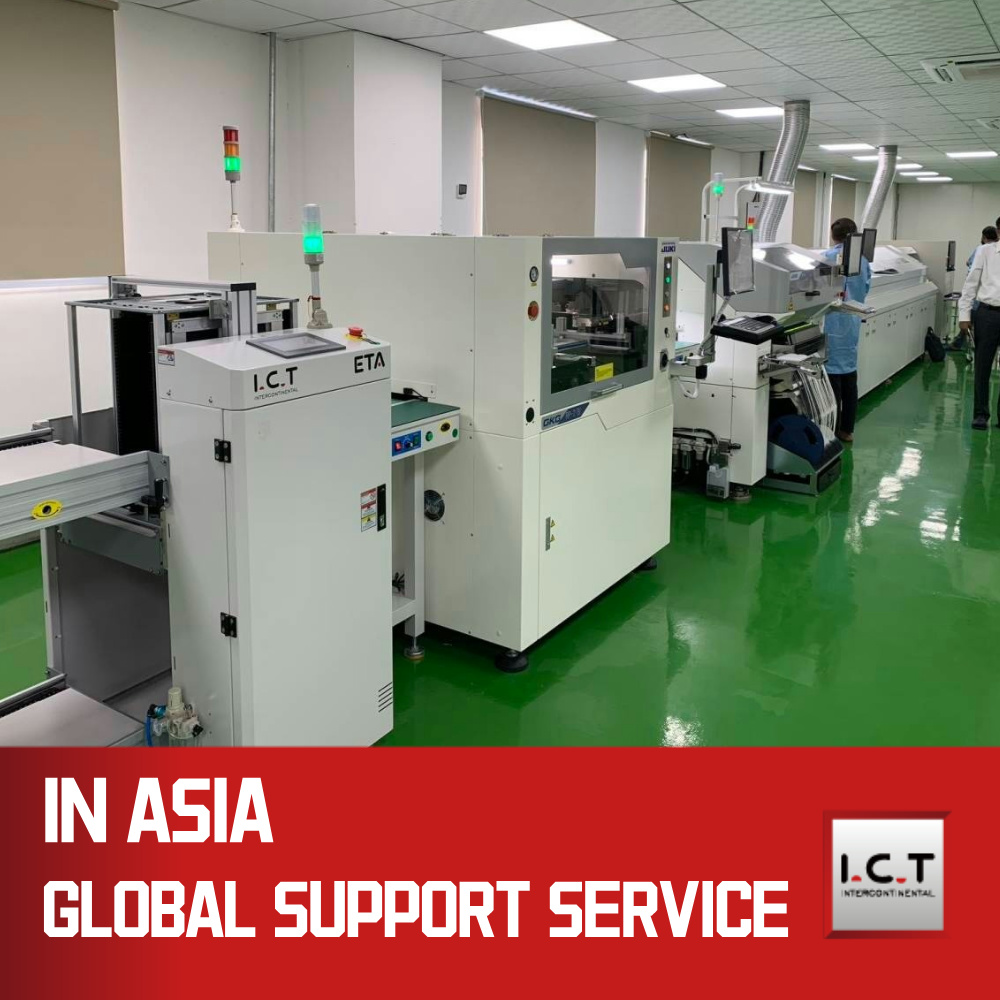

| Wereldwijde service- en trainingsondersteuning
ICT verzorgt de volledige installatie, het onderhoud en de training van de PCB Printing Machine. Experts ter plaatse zorgen voor de installatie, kalibratie en lijnoptimalisatie. Diagnose op afstand verhelpt fouten snel. De training omvat het gebruik van de interface, loganalyse en het instellen van het programma in 5-10 minuten. Wij passen ons aan productieveranderingen aan voor een betere output. Wereldwijde centra hebben onderdelen op voorraad voor snelle levering. Een langdurige samenwerking zorgt voor een soepele werking en upgrades. Informeer naar de prijs van de pcb-printermachine met servicepakketten.
| Klantrecensies
Gebruikers prijzen ICT-ingenieurs voor de professionele installatie in het buitenland en de snelle reacties. De PCB-drukmachine biedt stabiele prestaties met minimale storingen. Veilige verpakking arriveert wereldwijd intact. Snelle oplossingen houden de productiestroom in stand. Eén LED-fabrikant zei: 'Precisie heeft onze assemblage enorm verbeterd.' Een ander waardeerde eenvoudige training en kostenbesparingen. Betrouwbaar voor de behoeften van Chinese drukmachines.
| Certificeringen en normen
ICT voldoet aan CE, RoHS, ISO9001 voor veiligheid en milieu. Patenten hebben betrekking op boogreiniging, drukcontrole, botsingspreventie en transportsystemen. Deze innovaties zorgen voor de hoogste printkwaliteit en levensduur van het stencil. Mondiale normen vergroten het vertrouwen van kopers.

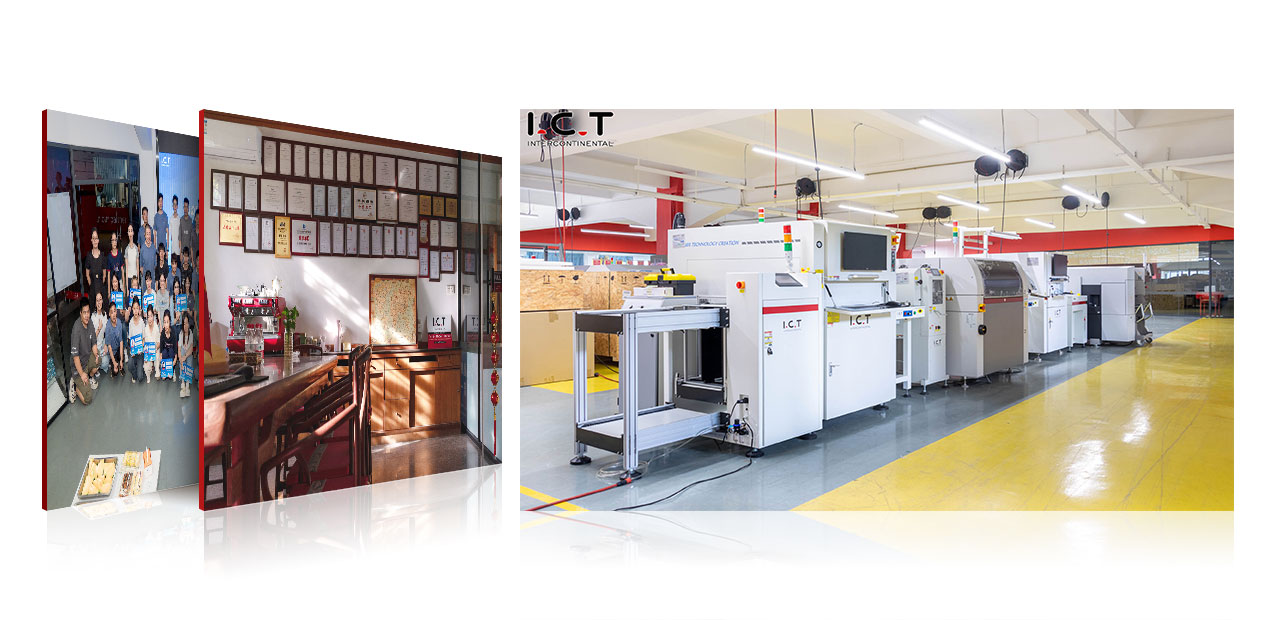

| Over ICT-bedrijf en onze SMT-fabriek
ICT ontwikkelt en produceert in eigen beheer met 89 medewerkers en 20 engineers. We bedienen meer dan 1600 klanten in 72 landen met een snelle groei. Strenge kwaliteitstests en -beheer bestrijken de volledige SMT-lijnen. Wereldwijde verkoop- en servicecentra bieden lokale hulp. Dit ondersteunt betrouwbare PCB-drukmachines en totaaloplossingen.
