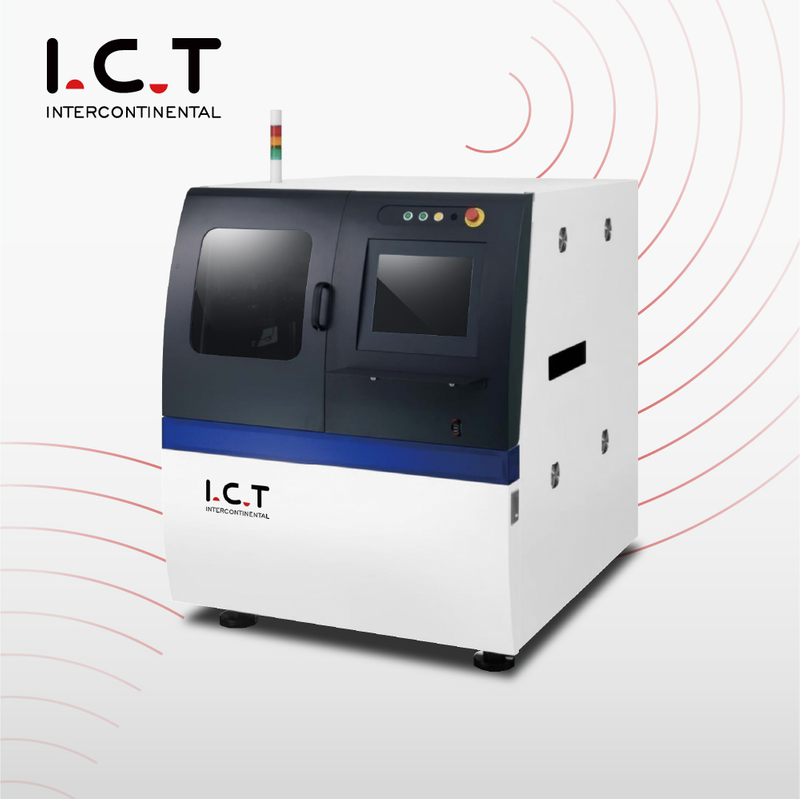

| Hoge precisie soldeerpasta-jet-doseermachine
De ICT-soldeerpasta-jet-doseermachine is ontworpen voor microvolume, snelle en uiterst nauwkeurige SMT-productie. Het ondersteunt halfgeleiderpakketten, bordmontage, LED-back-end, Mini-LED, pc-harde schijven, IC's en BGA-toepassingen. Lineaire motoraandrijvingen, laserhoogtemeting en snelle beeldverwerking zorgen samen voor een nauwkeurige controle van lijm, soldeerpasta en ondervulling. Naaldhoogtecompensatie, detectie van substraatkromming en geautomatiseerde padcorrectie zorgen voor een consistente afzetting. Voor compacte of miniatuur PCB-ontwerpen stabiliseert deze machine de materiaaltoepassing terwijl de handmatige tussenkomst wordt verminderd, waardoor de doorvoer en herhaalbaarheid in high-mix, uiterst nauwkeurige SMT-productieomgevingen worden verbeterd.
| Kenmerk van de soldeerpasta-jetdoseermachine
Transmissiestructuursysteem
De X/Y lineaire motoraandrijving zorgt voor snelle, stabiele en nauwkeurige bewegingen over het hele werkgebied. De heen en weer gaande nauwkeurigheid is 3σ ±5μm (X-, Y-, Z-assen) en de dynamische nauwkeurigheid is 3σ ±3μm (X/Y-assen). De portaalconstructie van het lasttype verbetert de stabiliteit bij hoge snelheden en zorgt voor een betrouwbare puntplaatsing, zelfs voor borden met een hoge dichtheid of IC's met een fijne steek. Bewegingsprecisie vormt hier de basis voor herhaalbare soldeerpasta-afzetting.
Functieconfiguratie
Het systeem past zich aan de werkelijke PCB-omstandigheden aan en past zich aan aan oneffen oppervlakken en kleine verschuivingen van componenten. Driepunts PCB-meting berekent het werkvlak; naaldhoogte wordt automatisch gecompenseerd. Twee camera's monitoren de penetratie van de ondervulling tijdens het gebruik, en gegevens worden ingevoerd in daaropvolgende doseeraanpassingen. Ingenieurs kunnen de platformindeling, klepselectie en operationele parameters configureren zodat ze passen bij materialen met een hoge of lage viscositeit, zonder de productiestroom te verstoren.
Visie non-stop
De non-stop vision-functie maakt continue inspectie op hoge snelheid mogelijk. De machine detecteert tot 100 spaanders per seconde, corrigeert automatisch voor positie- en hoogteafwijkingen en compenseert tegelijkertijd het traject en het lijmvolume. Overlappende puntberekeningen verminderen overtollig materiaal, waardoor nauwkeurige micro-dot-applicatie op IC's en BGA's mogelijk wordt zonder procesonderbreking. Het zorgt ervoor dat de uitgifteactie gesynchroniseerd blijft met real-time bordvariaties.
Configuratieopties en toepassingen

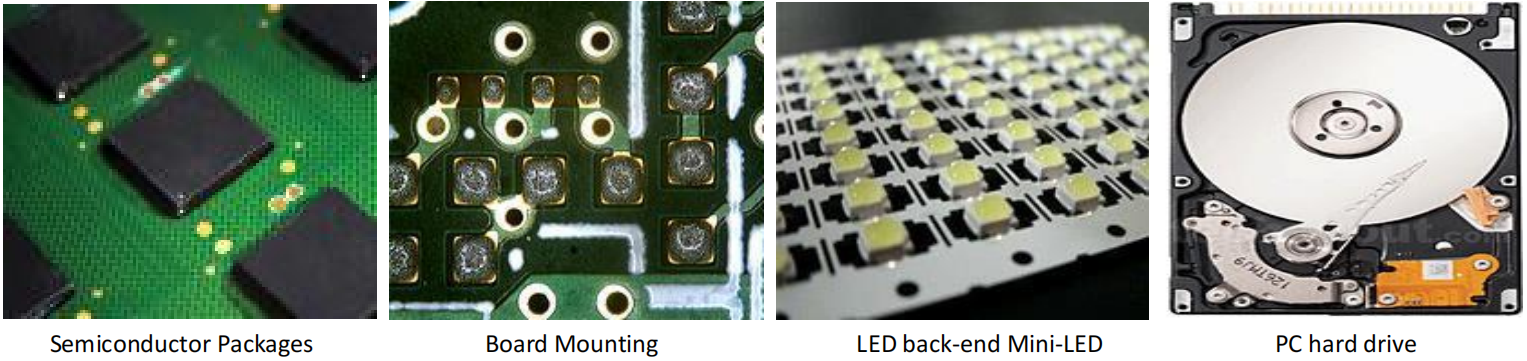

Afhankelijk van het materiaal kunnen ventielen en mondstuktypes worden geselecteerd: schroefventielen voor hoogviskeuze lijm of soldeerpasta, straalventielen voor vloeibare materialen. De minimale puntgrootte bedraagt 110 μm. Toepassingen zijn onder meer halfgeleiderpakketten, PCB-montage, LED-back-end, Mini-LED en pc-harde schijven. Dankzij deze flexibiliteit kan één enkele machine meerdere nauwkeurige SMT-doseerbewerkingen uitvoeren, waardoor een stabiel platform wordt geboden voor depositie van microvolumes met consistente kwaliteit.
| Specificaties van de soldeerpasta-jetdoseermachine:
| ICT-HD330 | Hoge precisie SMT PCB-doseersysteem |
| Maximale PCB-grootte | 50*70~250*330mm |
| Drijfveer | Lineaire motor |
| X / Y herhaalbaarheidsprecisie - 3 sigma | ±5μm |
| X / Y maximale snelheid | 1500 mm/sec |
| Versnelling | 1,5G |
| Beeldverwerking-digitale camera-automaat | Herhaalbaarheid | ±1μm |
| Precisie | MAX: 0,03 sec/punt |
| Uitlijning | S |
| Chipmeester | S |
| Slecht cijfer | S |
| Herhaalbaarheidsprecisie | S |
| Non-stop CCD | S |
| Hoogtemeetsysteem (lasertype) | Herhaalbaarheidsprecisie | ±1μm |
| 0,1 sec/punt |
| Kalibratie | Robot-camera | S |
| Camera-z | S |
| Camera-naald | S |
| Naald-z | S |
| Gewoon monitoren | Uitgiftegebied (OK/NG) | S |
| Doseeromtrek (OK/NG) | S |
| Auto-monitor voor permeatie van ondervulling | S |
| Slechte merkinspectie | S |
| Hoogte inspectie | S |
| AOI-feedback | Feedback over doseervolume | S |
| Feedback bij beeldverwerking | S |
| Feedback over hoogtemeting | S |
| Naald reinigen | Luchtblaastype | S |
| Vacuümtype | S |
| Materiaalafvoer | S |
| Elektronische weegschaal | Nauwkeurigheid | 0,1 mg / 0,01 mg |
| Feedback | OPTIE |
| Warmte-eenheid (voor/hoofd/na) | OPTIE |
| Gecomprimeerde lucht | 0,4-0,6 MPa |
| Stroom | AC200V,3φ,20A |
| Dimensie | 1300*1100*1380mm |
| Gewicht | 850 kg |
* ICT blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
