ICT-AI-5146C
I.C.T
| Beschikbaarheid Status: | |
|---|---|
| Hoeveelheid: | |
| ICT SMT AOI Coatinginspecteur
De SMT Aoi optische inspectiemachine, model AI-5146C, is ontworpen voor conforme coatinginspectie bij de PCB-productie. Het legt bordbeelden in realtime vast met behulp van een uiterst nauwkeurige industriële kleurencamera en past Convolution Neural Network-algoritmen toe om deze te verwerken. Dit maakt een intelligente beoordeling mogelijk van defecten zoals overmatige of onvoldoende coating, luchtbellen en vreemde materialen. Als automatische optische inspectiemachine voor printplaten vergrendelt hij de coatingranden automatisch en identificeert gebieden zonder het bord te stoppen. Het ondersteunt meerdere configuraties, inclusief volledige bord- en dubbelzijdige controles, waardoor het ideaal is voor SMT- en DIP-processen. Bij UV-lichtbronnen is fosforhoudende lijm duidelijk te onderscheiden. Functies voor gegevenstraceerbaarheid, zoals SPC-alarmen en LOG-opslag, zorgen voor kwaliteitscontrole. Deze SMT Aoi optische inspectiemachine verhoogt de efficiëntie in moderne fabrieken.
| Functie
De SMT Aoi Optical Inspection Machine maakt gebruik van geavanceerd deep learning om big data te optimaliseren en minimalistische programmering mogelijk te maken. Het identificeert componenten en soldeerverbindingen met één klik, waardoor de programmeertijd en valse alarmen worden verminderd in vergelijking met traditionele methoden. Dit intelligente systeem pakt de belangrijkste uitdagingen op het gebied van industriële inspectie aan en garandeert een hoge nauwkeurigheid bij coatingdefecten. Gebruikers kunnen van lichtbron wisselen om DIP-, SMT- en soldeerproblemen naadloos te detecteren. Als automatische pcb-aoi-machine ondersteunt hij multi-in-1-panelen en gemengde modellen, waardoor hij veelzijdig is voor verschillende printplaatformaten tot 510x460 mm.

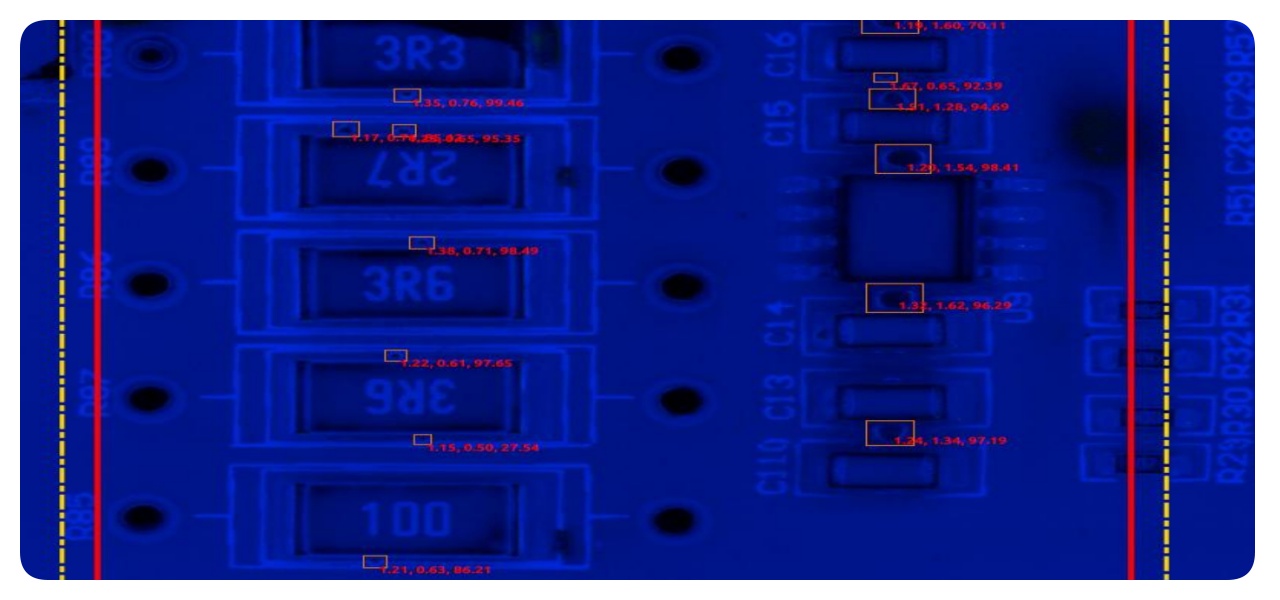

Uitgerust met gespecialiseerde algoritmen, detecteert de SMT Aoi Optical Inspection Machine op intelligente wijze bellen tot 0,05 mm en vreemde voorwerpen zoals haarlokken in de doelgebieden. Het visualiseert bellenwaarden en voert meerdere breedtemetingen uit voor lijm, inclusief gemiddelde, minimum en maximum. Deze functie standaardiseert coatingcontroles en voorkomt dat defecten de eindproducten beïnvloeden. Gebieden zonder coating kunnen worden geblokkeerd met vormframes om valse positieven te voorkomen, waardoor de detectienauwkeurigheid wordt verbeterd zonder extra werklast.

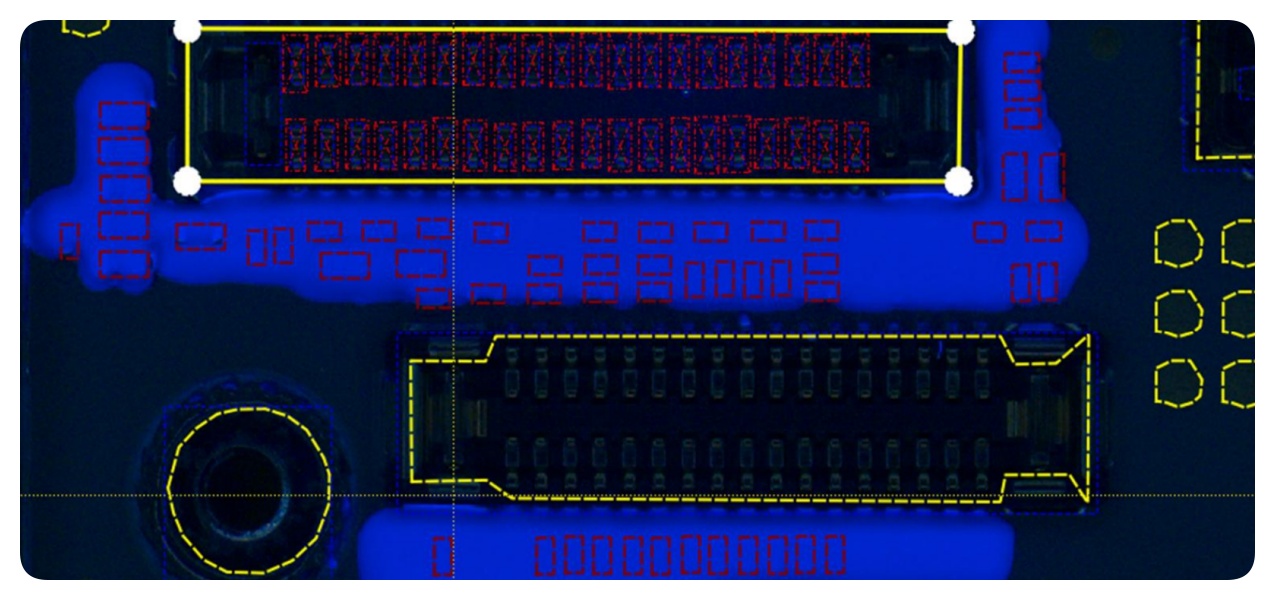

Programmeren is eenvoudig en snel en duurt slechts 10-15 minuten voor de SMT Aoi optische inspectiemachine. Het biedt offline en online opties, met automatische gebiedsselectie en parameterwijzigingen met één toets. Ondersteuning voor rotatie-identificatie en het overslaan van slechte markeringen zorgt voor flexibiliteit. Meerdere modi maken inspectie van coatings, SMT- en DIP-defecten mogelijk door lampen te schakelen. Optionele lijmdiktemeting levert puntspecifieke gegevens op over de vlakheid van de gehele plaat.

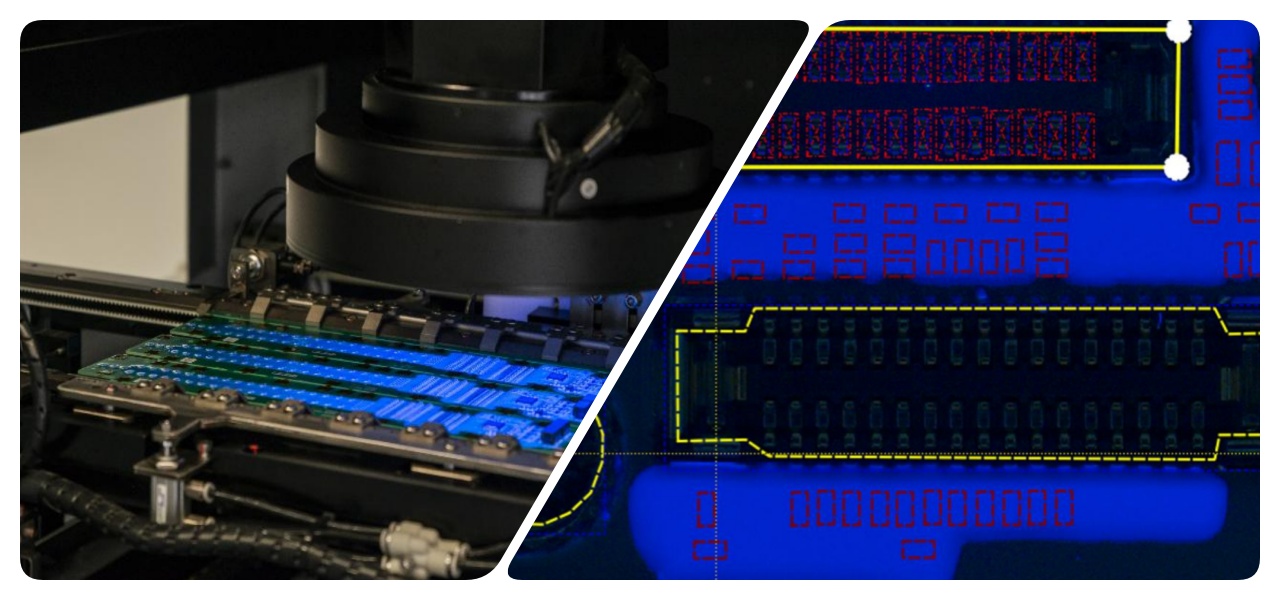

Deze SMT Aoi optische inspectiemachine werkt met een snelheid van 0,23 seconden per gezichtsveld en voert inspecties uit zonder de bordstroom te onderbreken. Het maakt gebruik van UV- en wit licht voor duidelijk zicht op defecten en ondersteunt grote platen tot 690 x 460 mm. AC-servodrivers zorgen voor nauwkeurige beweging met een nauwkeurigheid van 0,01 mm en kunnen PCB-gewichten tot 3 kg aan.
| Specificatie
| Model | ICT-coating online AOI AI-5146C | ICT-coating online AOI AI-5146CW |
| FOV | 15um@36*30mm (standaard), 10um@24*20mm 15um@45x45mm, 10um@40*30mm | 21.5um@52.6*44mm (standaard), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Oplossing | 15um (standaard), 10um | 21,5um (standaard) /15um /10um |
| Camera | Enkelzijdige camera12M | Dubbele zijcamera 5M |
| Inspectiesnelheid | 0,23 sec/FOV | |
| PCB-hoogte | Bovenkant: 25 mm, onderkant: 80 mm | Bovenkant: 75 mm, onderkant: 70 mm |
| PCB -dikte | 0,3 ~ 6,0 mm | |
| PCB-rand | 3,0 mm | |
| PCB-vervorming | ±3,0 mm | |
| PCB -gewicht | Maximaal: 10 kg | |
| Transporthoogte | 900 ± 20 mm | |
| Met aanpassing | Handmatig en automatisch | |
| Transportrichting | L~R of R~L | |
| Stroom | AC220 50/60 Hz, 5A | |
| Nominaal vermogen | 380W | 570W |
| Mededeling | Smema | |
| Gewicht | 750 kg | 890 kg |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| voor coatinglijnen Lijst met apparatuur
Onze PCBA Coating Line biedt geavanceerde tools voor efficiënte en nauwkeurige printplaatbescherming. De volledig geautomatiseerde coatinglijn omvat een selectieve coatingmachine voor nauwkeurige applicatie, een uithardingsoven voor duurzame afwerkingen, AOI voor kwaliteitscontroles, een lift en flipper voor een soepele bediening en een transportsysteem voor een naadloze productie.
Deze hoogwaardige PCBA-coatinglijn zorgt voor een stabiele werking, betrouwbare stofdichte, waterdichte en explosieveilige coating en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor beschermende coatingtaken.
| Productnaam | Doel in PCBA-coatinglijn |
|---|---|
Brengt nauwkeurige beschermende coatings aan op printplaten voor stof-, waterdichte en explosieveilige bescherming. | |
Hardt coatings uit met IR- of UV-licht en zorgt voor een duurzame en sterke bescherming. | |
Transporteert printplaten soepel door de coatinglijn voor een efficiënte verwerking. | |
Levert en bewaart PCB's voor de productielijn, waardoor een soepele invoer en uitvoer wordt gegarandeerd. | |
| Conformele coating AOI | Inspecteert de coatingkwaliteit en detecteert defecten om hoge normen te garanderen. |
| Klantsuccesvideo
In een recent project is voor een klant in de elektronicaproductie onze dubbelzijdige coatinglijn met retourband geïnstalleerd. De video toont de volledige workflow van de lift tot de ontlader, inclusief machines zoals coatinglader, coater, lift, coating AOI, IR-uithardingsoven, selectortransportband, flipper en ontlader. De lijn is voorzien van een retourbevestiging aan de onderkant voor efficiënte verwerking en overal barcodescanning. Het identificeert automatisch de boven- en onderkant van de PCB en roept de juiste programma's op voor een naadloze productie. Deze opstelling verbeterde de doorvoersnelheid van de klant door te zorgen voor nauwkeurige coating en snelle detectie van defecten met behulp van onze SMT Aoi Optical Inspection Machine, waardoor herbewerking werd verminderd en de algehele kwaliteit van het PCB-assemblageproces werd verbeterd. In een recent project werd onze dubbelzijdige coatinglijn met retourtransportband geïnstalleerd voor een klant in de elektronicaproductie. De video toont de volledige workflow van de lift tot de ontlader, inclusief machines zoals coatinglader, coater, lift, coating AOI, IR-uithardingsoven, selectortransportband, flipper en ontlader. De lijn is voorzien van een retourbevestiging aan de onderkant voor efficiënte verwerking en overal barcodescanning. Het identificeert automatisch de boven- en onderkant van de PCB en roept de juiste programma's op voor een naadloze productie. Deze opstelling verbeterde de doorvoersnelheid van de klant door te zorgen voor nauwkeurige coating en snelle detectie van defecten met behulp van onze SMT Aoi Optical Inspection Machine, waardoor herbewerking werd verminderd en de algehele kwaliteit van hun PCB-assemblageproces werd verbeterd.
| Service- en trainingsondersteuning
ICT biedt uitgebreide after-sales service en training voor de SMT Aoi Optical Inspection Machine. Ons team biedt installatie op locatie, foutopsporing op afstand en doorlopend onderhoud om de apparatuur soepel te laten werken. Trainingsprogramma's omvatten bediening, programmeren en probleemoplossing, afgestemd op de behoeften van de gebruiker. Met wereldwijde servicecentra zorgen we voor snelle reacties op problemen, waardoor downtime wordt geminimaliseerd. Dit omvat software-updates en de levering van reserveonderdelen, waardoor klanten de productie kunnen optimaliseren en betrouwbaarheid op de lange termijn kunnen bereiken.
| Klantrecensies
Klanten prijzen onze engineers om hun deskundigheid en snelle probleemoplossing tijdens installaties. Ze waarderen de SMT Aoi optische inspectiemachine vanwege de nauwkeurigheid en het gebruiksgemak. Velen benadrukken onze veilige verpakking en snelle verzending die schade voorkomen. Snelle reacties op vragen zorgen voor vertrouwen en efficiëntie in partnerschappen.
| Certificeringen en normen
ICT beschikt over belangrijke certificeringen zoals CE, RoHS, ISO9001 en verschillende patenten voor onze SMT Aoi Optical Inspection Machine. Deze garanderen de naleving van internationale normen voor veiligheid, milieubescherming en kwaliteitsmanagement. Onze rigoureuze testprocessen garanderen betrouwbare prestaties op de wereldmarkt.
| Over ICT-bedrijf en onze SMT-fabriek
ICT is een toonaangevende leverancier van volledige SMT-fabrieksoplossingen, met eigen R&D en productie. Met ruim 89 medewerkers en een snelle groei in de afgelopen jaren bedienen we ruim 1600 klanten in 72 landen. Onze fabriek beschikt over strikte inspectiestromen en een robuust kwaliteitsmanagementsysteem om hoge normen te garanderen. Als cross-valueplatform richten we ons op integriteit, coördinatie en delen om innovatieve apparatuur voor de productie van elektronica te leveren.
