T550+IR4+Convryor
I.C.T
conformal coating machine for PCB
| Hoeveelheid: | |
|---|---|
| ICT-conforme coatingmachine voor PCB's
De ICT-conforme coatingmachine voor PCB's stelt een hoge standaard voor eenvoudige en snelle plaatbescherming. Het maakt gebruik van eenvoudige programmering en snelle wijzigingen in de instellingen om topresultaten te behalen. Deze machine past printplaten van 50x50 tot 450x460mm. Hij beweegt in de paden X=450 mm, Y=450 mm en Z=100 mm. Gebruikers kunnen spuitroutes vrij bewerken, waarbij het scherm duidelijke paden toont. Voor veel boards kopieert of spiegelt het snel tracks. Het houdt de output en de tijd automatisch bij. Als automatische selectieve coatingmachine voor pcb's werkt hij goed in aandrijfeenheden, industriële besturingen, LED-verlichting, auto-elektronica en meer. Het voldoet aan allerlei behoeften met een sterke efficiëntie en weinig afval.
| Functie
Ontwerp van transmissiesysteem
Het transmissiesysteem begint met een sterk platform dat de conforme coatingmachine voor PCB's tijdens runs stabiel houdt. Het maakt gebruik van geïmporteerde servomotoren en drivers voor soepele kracht. De servomotor en schuifrailopstelling zorgen voor exacte X/Y/Z-bewegingen en een hoge herhaalnauwkeurigheid. Een speciale stofkap beschermt de schroef en rail tegen vuil, waardoor onderhoud eenvoudig blijft. Flexibele tankkettingen houden alle leidingen en draden netjes en veilig. Dit ontwerp vermindert het aantal storingen en zorgt ervoor dat de machine betrouwbaar draait in drukke fabrieken. Over het algemeen ondersteunt het nauwkeurig werk gedurende lange uren zonder problemen.
Efficiëntie van transportsystemen
Het transportsysteem in de conformal coatingmachine voor PCB's maakt gebruik van een speciale ketting om te voorkomen dat platen blijven plakken of vastlopen. Motoren regelen de snelheid en stops met grote zorg. Cilinderklemmen houden PCB's stevig vast, zodat ze tijdens het proces niet verschuiven. De breedte van de geleiderail verandert semi-automatisch, waardoor planken gemakkelijk kunnen in- en uitstappen. De rail met kettingen en profielen hanteert zware planken zonder te buigen. Deze opstelling past goed bij de automatische selectieve coatingmachine voor pcb's in lijnen met een hoog volume. Het zorgt voor een soepele doorstroming en verhoogt de dagelijkse output.

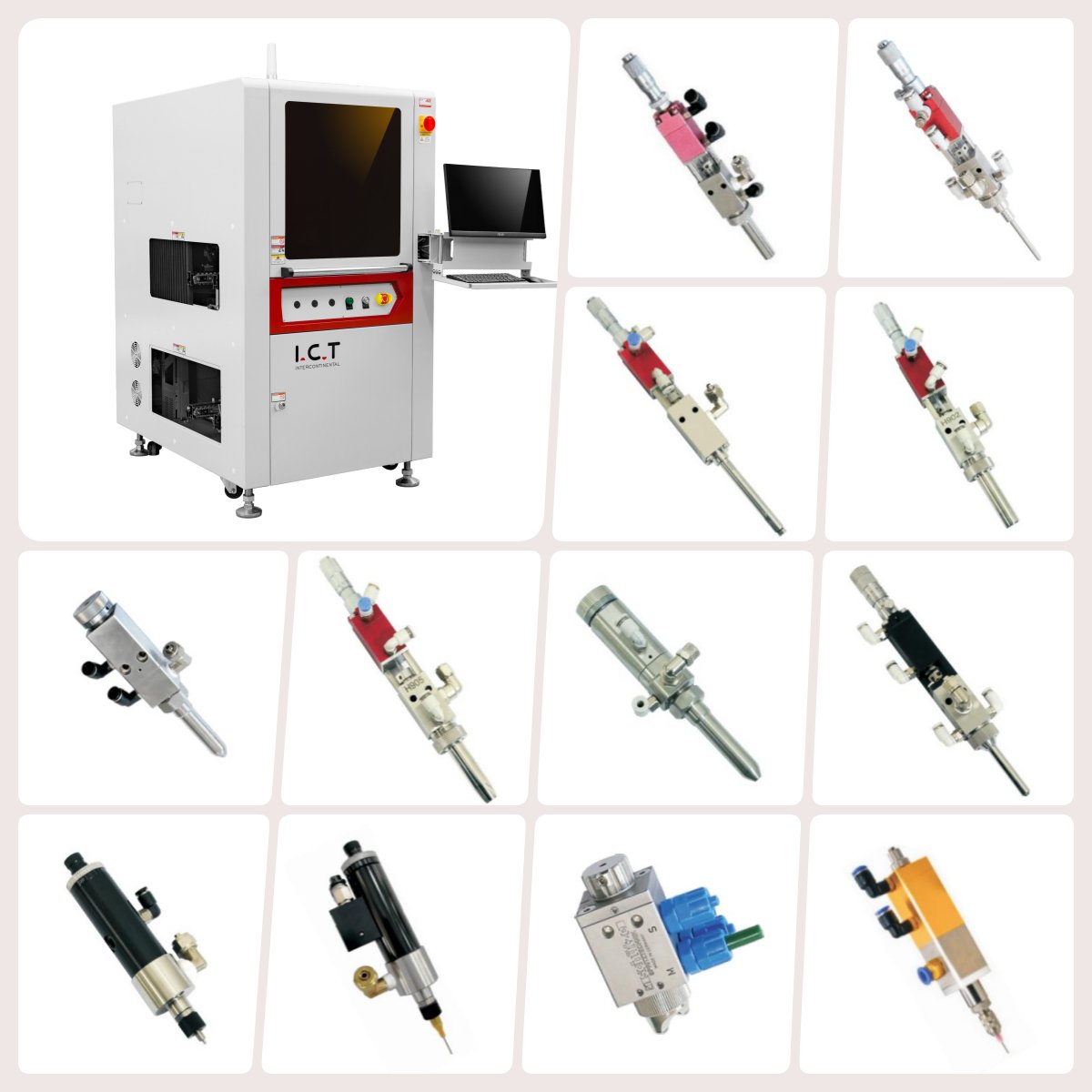

Geavanceerde dubbele klepcoating
Het coatingsysteem heeft een dubbele klepopstelling voor zware PCBA-klussen in de conforme coatingmachine voor PCB. Het omvat typen als H-808 voor fijne stippen op kleine onderdelen in LED's en gadgets, H-818 voor brede films op autoborden en H-828 voor dikke lagen op voedingsunits. Modulaire onderdelen verwisselen kleppen in minder dan 2 minuten voor snelle veranderingen. Optionele U-as draait 360° en kantelt tot 45° om harde plekken te coaten. Ingebouwde UV-lamp controleert live het spuiten, en CCD vision zorgt voor een perfect richtpunt. Dit vermindert het afval met 20-30% en biedt zelfs IP67-bescherming.
Betrouwbaarheid van het besturingssysteem
Het besturingssysteem rangschikt de onderdelen slim met duidelijke labels voor snelle controles en reparaties in de conformal coatingmachine voor PCB's. Het maakt gebruik van zeer nauwkeurige servoonderdelen voor stabiele runs. Warmteverspreidend ontwerp met luchtstroom koelt het goed af. PC plus besturingskaartmodus verhoogt het algehele vertrouwen. Hierdoor blijven de activiteiten soepel en foutloos verlopen. Het past probleemloos in volledige SMT-lijnen.
Eenvoud van het bedieningssysteem
Het besturingssysteem stelt nieuwe programma's in minder dan 10 minuten in en verandert regels in minder dan 2 minuten op Windows 10. Gebruiksvriendelijke software begeleidt gebruikers met eenvoudige stappen en tips. Het toont werkpaden live voor een duidelijk beeld. CCD vision helpt als add-on. Het platform past de hoogte aan voor alle gebruikers. Dit maakt de conforme coatingmachine voor PCB's eenvoudig te leren en dagelijks te gebruiken. Het bespaart tijd en vermindert de trainingsbehoeften.
Geavanceerd Dual Valve Coating-systeem
De conforme coatingmachine voor PCB's heeft een ontwerp met dubbele kleppen voor complexere platen en toepassingen. Het past bij de automatische selectieve coatingmachine voor pcb's met modulaire onderdelen die kleplichamen snel kunnen verwisselen voor verschillende producten. Optionele U-as en kanteling maken coating eenvoudig, zelfs op moeilijke PCBA-vormen. Ingebouwde UV-lamp geeft duidelijk zicht op de werkstatus. CCD vision wordt geleverd als een add-on voor beter richten. Deze opstelling verwerkt uiteenlopende spuitbehoeften met hoge controle. Gebruikers kunnen kiezen uit typen als H-808 voor kleine verstoven stippen op fijne onderdelen, H-818 voor brede waaierfilms op grote oppervlakken, en H-828 voor dikke lagen met hoge vloeiing. Elke klep is geschikt voor specifieke taken om verspilling te verminderen en de kwaliteit te verhogen. Over het geheel genomen biedt het flexibele, betrouwbare bescherming in één systeem.
| Specificatie
| Selectieve conforme coatingmachines | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Aantal kleppen | 2 (vernevelingsklep 1 kop, precisieklep 1 hoofd) | 2 (vernevelingsklep 1 kop, precisieklep 1 hoofd) | 2 (vernevelingsklep 2 kop) | 4 (vernevelingsklep 2 kop, precisieklep 2 kop) |
| Controlemethode | PC + Motion Control-kaart | |||
| Aantal spindels | X, Y, Z | X, y, z, u | X, Y, Z | X, Y, Z |
| PCB -maat | 50*50 ~ 450*460 mm | |||
| Spindel aandrijving | Geïmporteerde servomotor + kogelomloopspindelmodule | |||
| Automatische reiniging van kleppen | met 5l -druktank | |||
| Stroomvoorziening | Wisselstroom 220 V ± 10%, 50/60 Hz, 2,2 kW | |||
| Dimensie | L910*W1600*H1700MM | |||
| Netto gewicht | 1000KG | |||
| voor coatinglijnen Lijst met apparatuur

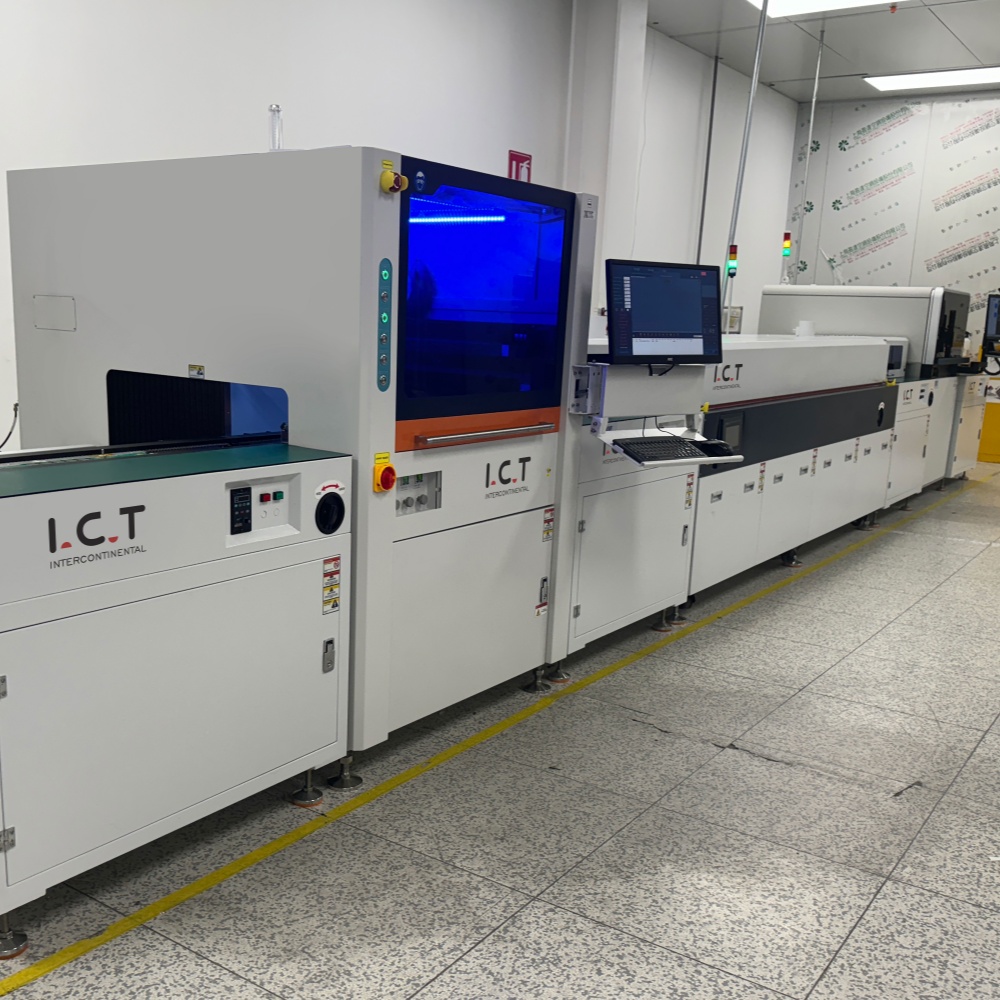

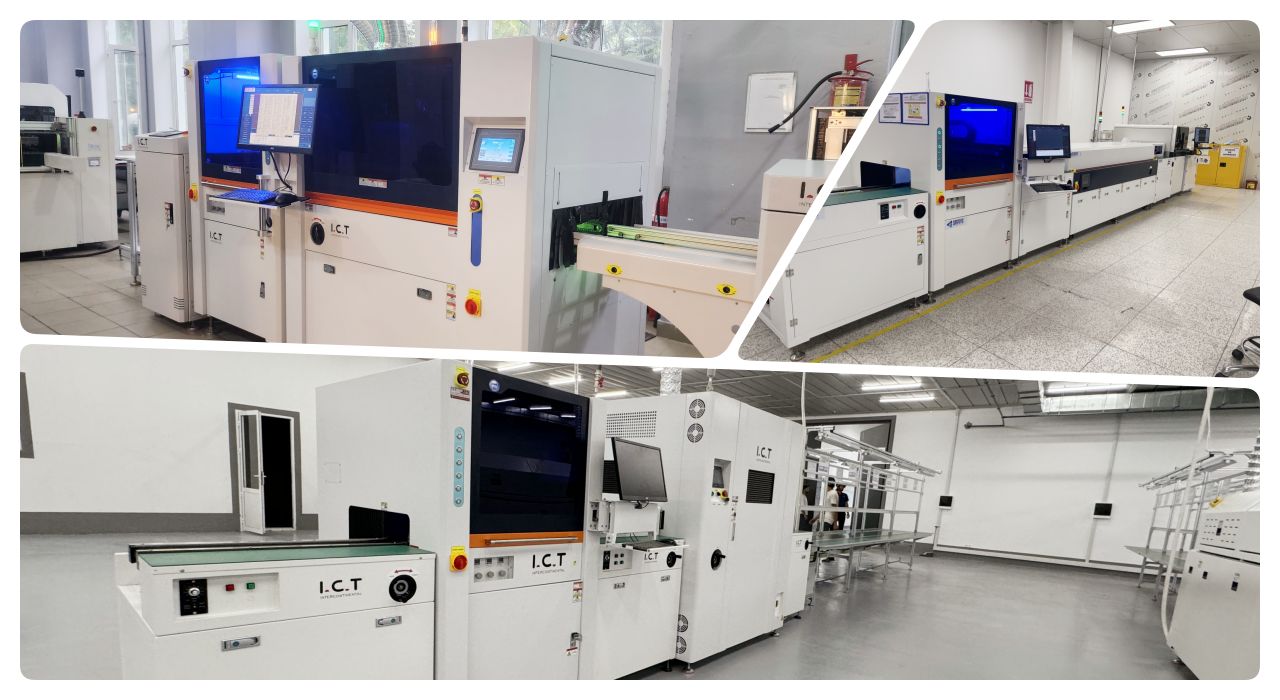

Onze PCBA Coating Line biedt geavanceerde tools voor efficiënte en nauwkeurige printplaatbescherming. De volledig geautomatiseerde coatinglijn omvat een selectieve coatingmachine voor nauwkeurige applicatie, een uithardingsoven voor duurzame afwerkingen, AOI voor kwaliteitscontroles, een lift en flipper voor een soepele bediening en een transportsysteem voor een naadloze productie.
Deze hoogwaardige PCBA-coatinglijn zorgt voor een stabiele werking, betrouwbare stofdichte, waterdichte en explosieveilige coating en voldoet aan diverse industriële behoeften. Met modulaire ontwerpen en wereldwijde ondersteuning van ICT verhoogt het de productiviteit voor beschermende coatingtaken.
| Productnaam | Doel in PCBA-coatinglijn |
|---|---|
Brengt nauwkeurige beschermende coatings aan op printplaten voor stof-, waterdichte en explosieveilige bescherming. | |
Hardt coatings uit met IR- of UV-licht en zorgt voor een duurzame en sterke bescherming. | |
Transporteert printplaten soepel door de coatinglijn voor een efficiënte verwerking. | |
Levert en bewaart PCB's voor de productielijn, waardoor een soepele invoer en uitvoer wordt gegarandeerd. | |
| Conformele coating AOI | Inspecteert de coatingkwaliteit en detecteert defecten om hoge normen te garanderen. |
| Klantsuccesvideo
Onze ingenieur ging naar Europa voor SMT-hulp in auto-elektronica. De klant bouwt dashboards en heeft van ICT een volledige set gekregen, inclusief de conformal coatingmachine voor PCB in een coatinglijn met lader, UV-oven en ontlader. Ze voegden ook golfsolderen en AOI-controles toe. De monteur heeft ter plekke alle apparatuur opgezet en afgesteld. Hij leerde het personeel hoe ze het moesten besturen, repareren en verzorgen. Tijdens proefdraaien loste hij stromingsproblemen op en zorgde voor topkwaliteit. Hierdoor kon de klant snel een sterke productie starten. De video legt de demo van het installeren en gladstrijken vast.
| Diensten en opleiding
ICT verzorgt de volledige installatie en het onderhoud van de conformal coating machine voor PCB. Onze professionals trainen teams op het gebied van installatie, dagelijks gebruik en snelle oplossingen. We beantwoorden oproepen snel met hulp op afstand of locatiebezoeken. De lessen omvatten programmabewerkingen en schone routines. Wij hebben onderdelen op voorraad voor gemakkelijke toegang. Dit bouwt de vaardigheden van de klant op en zorgt ervoor dat de lijnen goed blijven lopen. Op de lange termijn controleren en updaten we om aan de behoeften te voldoen. Het verlaagt de risico's en verhoogt de waarde vanaf de eerste dag.
| Wat klanten zeggen
Klanten juichen onze engineers toe voor slimme oplossingen en snelle trips. Ze beoordelen de conforme coatingmachine voor PCB's hoog voor gelijkmatige sprays en snelheid. De verpakking blijft tijdens het transport veilig en zonder schade. Wij beantwoorden vragen binnen enkele uren, waardoor u zich geen zorgen meer hoeft te maken. Sterke builds verhogen hun output dagelijks. Velen zeggen dat dit hun beste keuze is vanwege de betrouwbaarheid.
| Certificeringen en normen
ICT verdient CE-, RoHS- en ISO9001-goedkeuringen voor veilige, groene uitrusting. We hebben patenten op belangrijke technologie, zoals klepwissels. Alle machines ondergaan zware tests voordat ze worden verzonden. Dit ondersteunt de hoogste normen in elke unit.
| Over ICT-bedrijf en fabriek
ICT leidt met in-house R&D en builds, ondersteund door 89 ervaren medewerkers. Sinds 2012 zijn we snel gegroeid met $30 miljoen fondsen en 8 vestigingen. Ruim 1600 klanten in 72 landen rekenen op ons. Fabrieken gebruiken strikte controles en kwaliteitssystemen voor een vlekkeloze output. Wij dekken SMT, coating en assemblage wereldwijd met one-stop-hulp.
