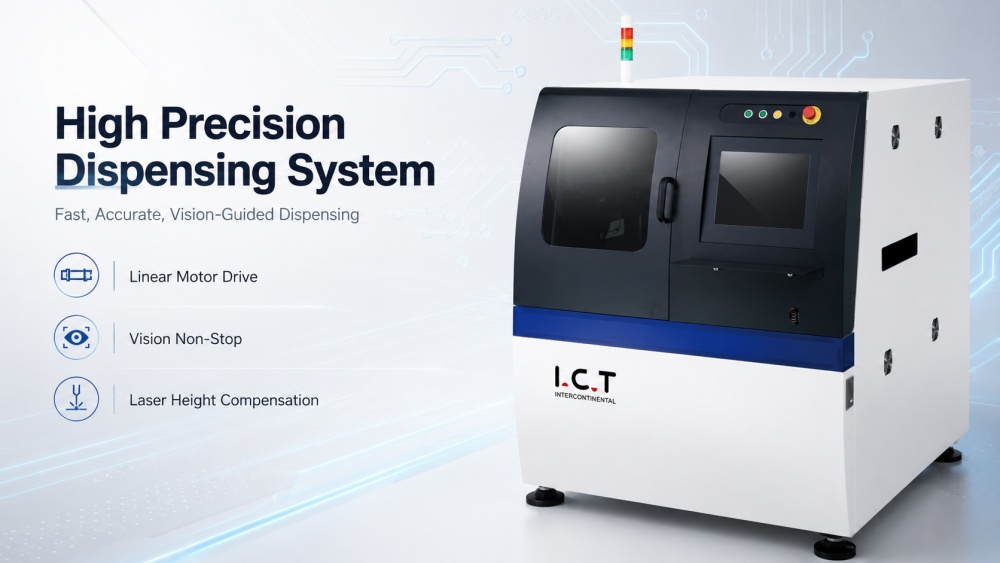

| Geavanceerde SMT-doseercontrole
De ICT SMT-lijmdoseermachine is gebouwd voor fijne materiaalcontrole in de geavanceerde elektronicaproductie. Het is geschikt voor halfgeleiderpakketten, montage op printplaten, mini-LED's, LED-back-end-processen, pc-harde schijven, uiterst nauwkeurige IC's en BGA-toepassingen. In plaats van alleen te vertrouwen op mechanische beweging, combineert het systeem lineaire motoraandrijving, snelle beeldverwerking, laserhoogtemeting en automatische compensatie. Het is geschikt voor het doseren van lijm in microvolumes, het printen van soldeerpastapunten, het monitoren van ondervulling en het spuiten van materiaal met een hoge viscositeit. Voor fabrieken die kleinere, dichtere en veeleisendere PCB-assemblages produceren, helpt deze machine de puntgrootte, padnauwkeurigheid, substraathoogte en materiaalvolume in één proces te controleren.
| Kenmerk van SMT-lijmdoseermachine

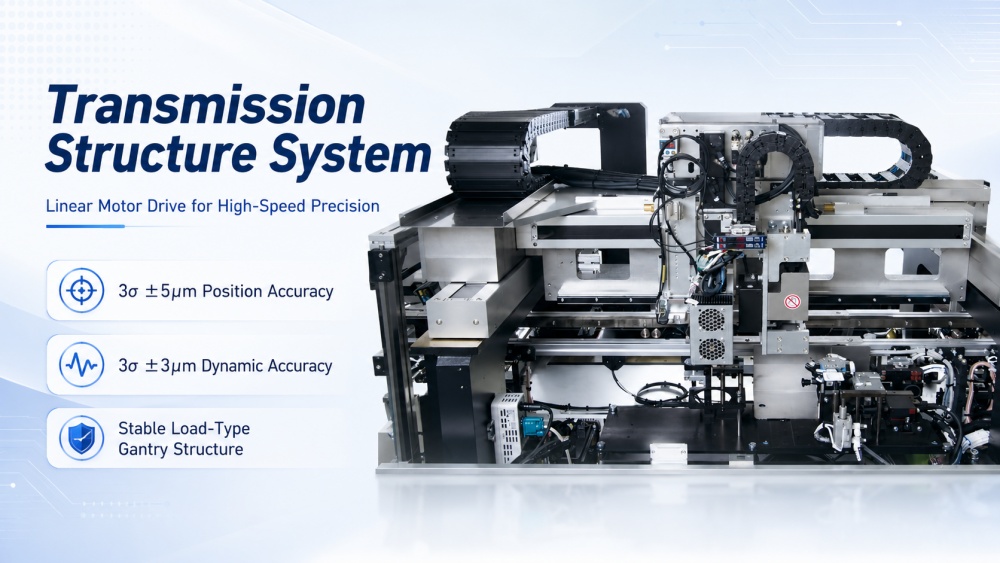

Transmissiestructuursysteem
De transmissiestructuur is de basis van het gehele doseerresultaat. Deze SMT-lijmdoseermachine maakt gebruik van X/Y lineaire motoraandrijving om snelle bewegingen en hoge positioneringsstabiliteit te ondersteunen. De heen en weer gaande positienauwkeurigheid bereikt 3σ ±5μm op de X-, Y- en Z-assen, terwijl de dynamische positioneringsnauwkeurigheid 3σ ±3μm bereikt op de X- en Y-assen. Een last-type portaalconstructie houdt de machine stabiel tijdens hoge snelheden, wat belangrijk is bij het aanbrengen van kleine puntjes of het volgen van fijne paden. Voor IC-verpakkingen, Mini-LED-, BGA- en bordmontagewerkzaamheden vermindert stabiele beweging het offsetrisico en geeft het proces een sterkere basis voor herhaalbare resultaten.

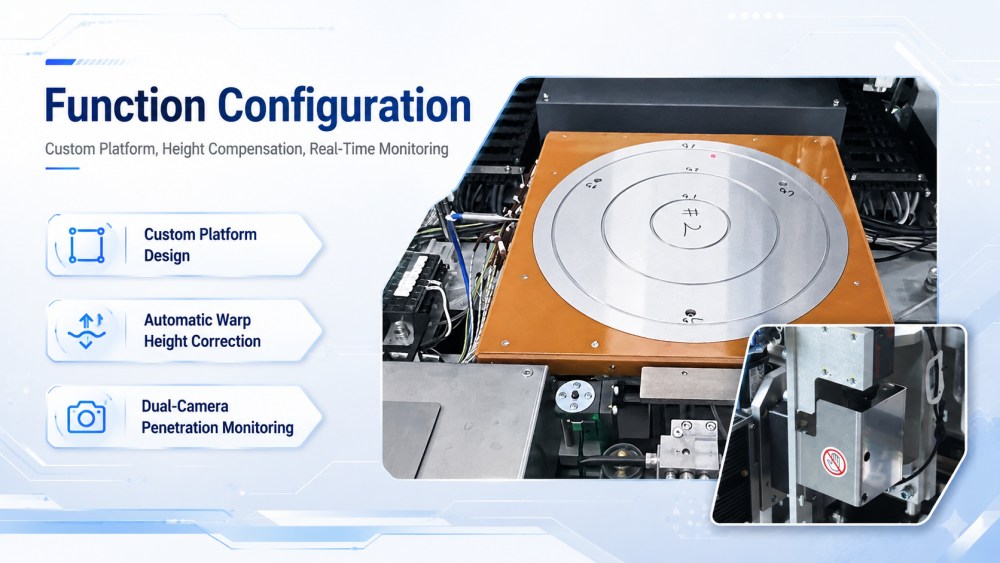

Functieconfiguratie
Het functieontwerp is gericht op echte productieomstandigheden, niet alleen op ideale testborden. Dit zeer nauwkeurige doseersysteem kan worden aangepast aan de product- en procesbehoeften van de klant. Het kan drie willekeurige punten op de printplaat meten, het werkvlak berekenen en automatisch de naaldhoogte compenseren op basis van gemeten gegevens. Dit helpt als de ondergrond niet perfect vlak is. Het contactloze lasersysteem kan substraatvervorming van 1 μm detecteren, waardoor ingenieurs een betere controle krijgen over de doseerafstand. Voor ondervulling met flip-chip kunnen de bovenste en onderste dubbele camera's de materiaalpenetratie tijdens het proces monitoren en feedback sturen voor de volgende vulactie.

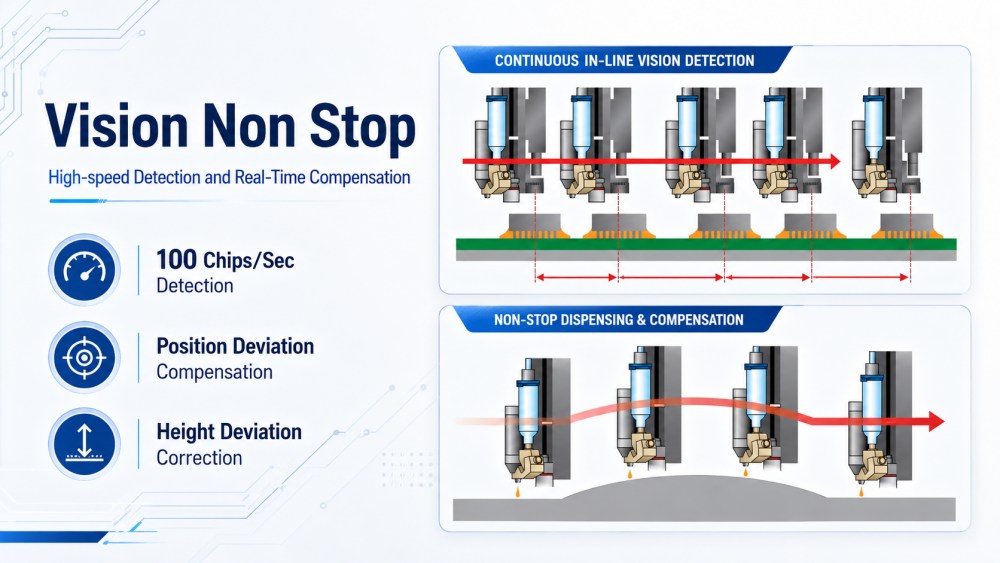

Visie non-stop
De non-stop Vision-functie helpt de machine bij het inspecteren en compenseren zonder het productieritme te onderbreken. Het kan tot 100 spanen per seconde detecteren en automatisch de afwijking in de chippositie en hoogteafwijking identificeren. Na herkenning past het systeem de doseer- of coatingactie aan, zodat elk punt dichter bij het geplande proces blijft. Dit is handig voor compacte printplaatlay-outs, hoge chipaantallen en producten waarvoor veel kleine doseerpunten nodig zijn. Het systeem ondersteunt ook dubbele compensatie voor pad- en materiaalvolume. Het kan overlappende punten identificeren en de benodigde hoeveelheid lijm berekenen, waardoor onnodige materiaaltoevoeging wordt verminderd en de procescontrole wordt verbeterd.
Configuratieopties en toepassingen
Verschillende materialen gedragen zich anders, dus de klepkeuze is van belang. Deze SMT-lijmdoseermachine kan worden geconfigureerd met schroefkleppen of straalkleppen, afhankelijk van de procesbehoeften. Schroefkleppen zijn geschikt voor materialen met een hoge viscositeit, zoals lijm of soldeerpasta, terwijl straalkleppen beter zijn voor materialen met goede vloeiprestaties. Voor SMT-soldeerpastadispenserwerk kan de minimale soldeerpastapunt 110 μm bereiken, waardoor het systeem geschikt is voor uiterst nauwkeurige IC- en BGA-toepassingen. De belangrijkste toepassingen zijn onder meer halfgeleiderpakketten, bordmontage, LED-back-end, Mini-LED en productie van pc-harde schijven. Dit geeft klanten één platform voor verschillende geavanceerde PCB-doseertaken.
| Specificaties van de SMT-lijmdoseermachine:
| ICT-HD330 | Hoge precisie SMT PCB-doseersysteem |
| Maximale PCB-grootte | 50*70~250*330mm |
| Drijfveer | Lineaire motor |
| X / Y herhaalbaarheidsprecisie - 3 sigma | ±5μm |
| X / Y maximale snelheid | 1500 mm/sec |
| Versnelling | 1,5G |
| Beeldverwerking-digitale camera-automaat | Herhaalbaarheid | ±1μm |
| Precisie | MAX: 0,03 sec/punt |
| Uitlijning | S |
| Chipmeester | S |
| Slecht cijfer | S |
| Herhaalbaarheidsprecisie | S |
| Non-stop CCD | S |
| Hoogtemeetsysteem (lasertype) | Herhaalbaarheidsprecisie | ±1μm |
| 0,1 sec/punt |
| Kalibratie | Robot-camera | S |
| Camera-z | S |
| Camera-naald | S |
| Naald-z | S |
| Gewoon monitoren | Uitgiftegebied (OK/NG) | S |
| Doseeromtrek (OK/NG) | S |
| Auto-monitor voor permeatie van ondervulling | S |
| Slechte merkinspectie | S |
| Hoogte inspectie | S |
| AOI-feedback | Feedback over doseervolume | S |
| Feedback bij beeldverwerking | S |
| Feedback over hoogtemeting | S |
| Naald reinigen | Luchtblaastype | S |
| Vacuümtype | S |
| Materiaalafvoer | S |
| Elektronische weegschaal | Nauwkeurigheid | 0,1 mg / 0,01 mg |
| Feedback | OPTIE |
| Warmte-eenheid (voor/hoofd/na) | OPTIE |
| Gecomprimeerde lucht | 0,4-0,6 MPa |
| Stroom | AC200V,3φ,20A |
| Dimensie | 1300*1100*1380mm |
| Gewicht | 850 kg |
* ICT blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
| Lijst met PCBA-coatinglijnapparatuur
Dit product kan worden gebruikt met de coating- en doseerproductielijn van ICT, waaronder jet-doseermachines, conforme coatingmachines, UV-uithardingsovens, IR-uithardingsovens, PCB-transportbanden, coating-AOI-systemen en PCBA-depaneling-machines. Een PCB-dispensersysteem richt zich op het aanbrengen van lijm, soldeerpasta, ondervulling of beschermend materiaal op geselecteerde PCB-gebieden. Een conforme coatingmachine beschermt bredere plaatoppervlakken tegen vocht, stof en vervuiling. Uithardingsovens voltooien de UV- of thermische reactie na het aanbrengen van het materiaal. AOI helpt bij het inspecteren van het procesresultaat, terwijl depanelingapparatuur de uiteindelijke scheiding van de planken ondersteunt. Deze producten kunnen worden gecombineerd op basis van materiaaltype, PCB-grootte, processnelheid en fabrieksindeling.
| Productnaam | Doel in PCBA-coatinglijn |
Coatiemachine | Brengt nauwkeurige beschermende coatings aan op printplaten voor stof-, waterdichte en explosieveilige bescherming. |
Uithardingsoven | Hardt coatings uit met IR- of UV-licht en zorgt voor een duurzame en sterke bescherming. |
Transportband | Transporteert printplaten soepel door de coatinglijn voor een efficiënte verwerking. |
Lader en losser | Levert en bewaart PCB's voor de productielijn, waardoor een soepele invoer en uitvoer wordt gegarandeerd. |
| Conformele coating AOI | Inspecteert de coatingkwaliteit en detecteert defecten om hoge normen te garanderen. |
