ICT-Z4020
I.C.T
| Hoeveelheid: | |
|---|---|

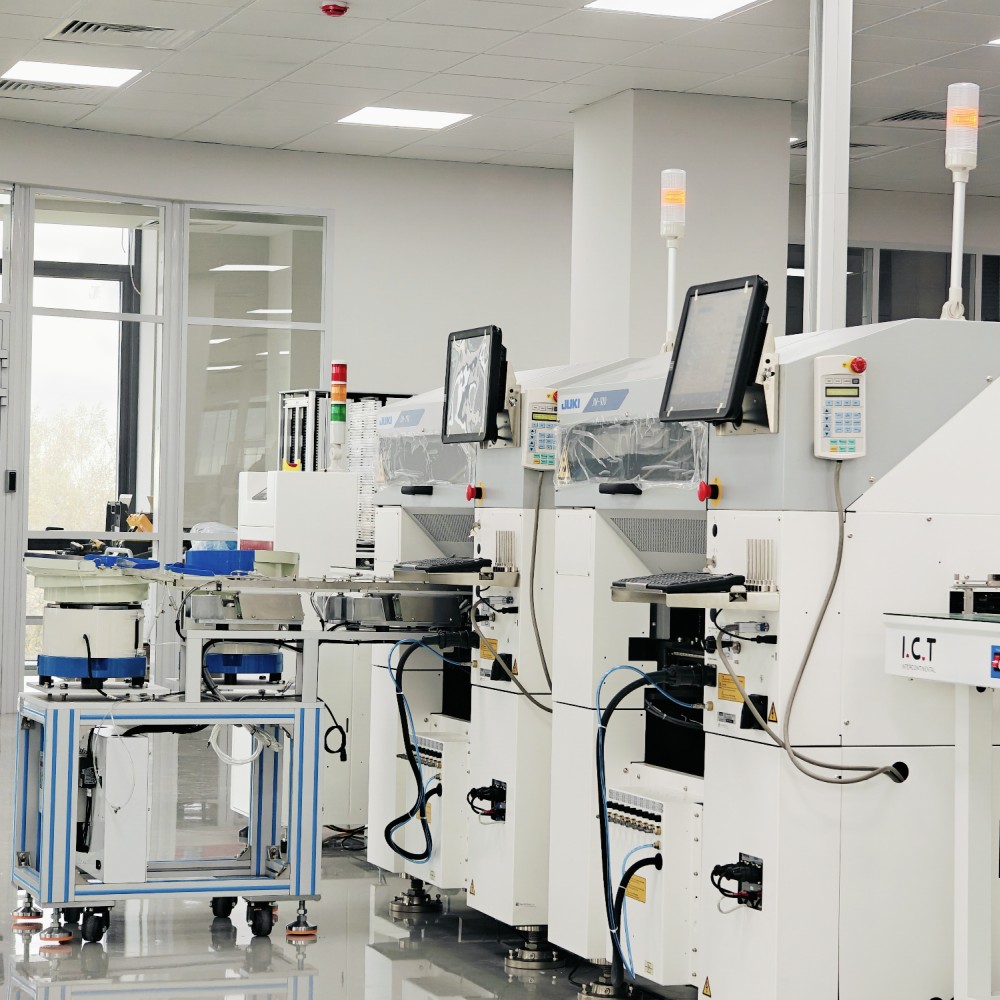

De ICT-machine voor het plaatsen van axiale componenten, ontworpen voor DIP- en THT-PCB-assemblagelijnen. Het wordt gebruikt om automatisch axiale leidingcomponenten in te voegen, zoals weerstanden, diodes, inductoren, zekeringen, jumpers en soortgelijke getapete onderdelen. De machine ondersteunt een invoersnelheid van 25.000 CPH, met 10 of 20 standaard invoeringangen. Meer feeder-inputs, zoals 30, 40, 50 of 100, kunnen optioneel zijn op basis van de productiebehoeften. Het ondersteunt een componentspanwijdte van 5 tot 22 mm en een jumperspanwijdte van 5 tot 26 mm. Dankzij de compacte structuur, automatisch herstel, invoer met hoge dichtheid en een inbrengrichting van 0–360° helpt het handmatige inbrengwerk te verminderen en de DIP-productie-efficiëntie te verbeteren.
| Producteigenschappen
Het inzetsysteem maakt gebruik van een stabiele mechanische structuur en hoogwaardige onderdelen om langdurig gebruik te ondersteunen. Het uiterst nauwkeurige coördinatenpositioneringssysteem zorgt ervoor dat het inbrengen nauwkeurig blijft tijdens continue productie. Verschillende axiale componenten kunnen snel worden gewijzigd zonder de productie-efficiëntie sterk te beïnvloeden, wat handig is voor gemengde PCB-assemblage. Als een automatische DIP THT-inbrengmachine voor het plaatsen van axiale componenten, is hij ontworpen om herhaalde inbrengtaken met constante controle uit te voeren.
Het transportsysteem maakt gebruik van een 360° roterend platform en de servomotor regelt de insteekhoek nauwkeurig. De cilinderduwplaat helpt bij het positioneren van de printplaat met kleine fouten. Een mechanische schotstructuur zorgt voor betrouwbare ondersteuning met een lange levensduur, terwijl de PCB-transmissie met trapband en sensorstopcontrole de beweging van het bord continu houden. De traditionele mechanische breedteaanpassingsstructuur helpt ook de kalibratie- en onderhoudstijd te verminderen.
Het buigsysteem is ontworpen voor snel en stabiel loodvormen. Tijdens het buigen is het proces erop gericht om zowel de printplaat als de component te beschermen, waardoor het risico op schade aan de plaat of onderdelen wordt verkleind. De structuur is eenvoudig te vervangen en te onderhouden, wat de dagelijkse productie-efficiëntie helpt verbeteren. De kernonderdelen maken gebruik van hoogwaardige materialen en de bewegende delen gebruiken geïmporteerde materialen voor een betere duurzaamheid. Dit maakt de axiale plaatsingsmachine praktisch voor fabrieken die na het inbrengen een stabiele loodvorming nodig hebben.
Het jumpersysteem maakt gebruik van een onafhankelijke voedingsmethode. De nauwkeurige motorregeling helpt de voernauwkeurigheid te verbeteren. De machine ondersteunt meerdere doorverbindingsdraaddiameters van 0,5 tot 0,7 mm. Dit is handig wanneer de klant zowel jumpers als axiale componenten op hetzelfde productieplatform moet inbrengen.
Het voersysteem is gebouwd voor een hoog aanpassingsvermogen. Het ondersteunt automatisch herhaalde invoer en non-stop bijvoeding, waardoor productieonderbrekingen worden verminderd. De standaard feederingang kan 10 of 20 stuks zijn, terwijl 30, 40, 50 en 100 ingangen optioneel kunnen zijn. Dit maakt de machine geschikt voor componenten met een hoge dichtheid en een hoge mix. Voor fabrieken die verschillende PCB-modellen produceren, helpt het toevoersysteem de onderdelen voorbereid te houden en verbetert het de productiecontinuïteit.
Het besturingssysteem is ontworpen op basis van Industrie 4.0 en EU CE-normen. Het maakt gebruik van een speciaal ontwikkeld IO-controlecentrum om aan de bedieningsbehoeften van de machine te voldoen. Volledige gesloten-lusregeling ondersteunt een snellere respons en een hogere werkefficiëntie. Het modulaire besturingssysteem helpt ook de onderhoudskosten te verlagen. Als THT-inbrengmachine geeft het operators een duidelijker controleproces en ondersteunt het een stabieler productiebeheer.
De machine ondersteunt automatisch herstel, waardoor de machine sneller kan terugkeren naar de productie na bepaalde invoegproblemen. De insteekrichting kan worden ingesteld van 0° tot 360° in stappen van 1°, waardoor er meer vrijheid ontstaat voor verschillende PCB-indelingen. De buighoek van de componentlood bedraagt 35°±15° en de lengte van de loodbuig bedraagt 1,2–2,2 mm. De machine ondersteunt componenten zoals verbindingsdraden, condensatoren, transistors, diodes, inductors, weerstanden en zekeringen. Het ondersteunt ook Chinese en Engelse taalbediening, meer dan 2000 programma's, LCD-aanraakschermbediening en microcomputerbediening. Deze details maken de machine tot een praktische plaatsingsmachine voor de moderne DIP-productie.
| Specificatie
| Specificatie | A131M | A131H |
|---|---|---|
| Component feederinvoer | 10 stuks (Optie: 30, 40, 50, 100 stuks) | 20 stuks (Optie: 30, 40, 50, 100 stuks) |
| Invoegsnelheid | 25000CPH, max. 0,12s/punt (0,14s, 0,16s, 0,18s/punt veranderlijk) | 25000CPH, max. 0,12s/punt (0,14s, 0,16s, 0,18s/punt veranderlijk) |
| Inbrengen | Component: 5~22mm, Jumper: 5~26mm | Component: 5~22mm, Jumper: 5~26mm |
| Jumper-feeder | 0,5 ~ 0,7 mm, onafhankelijke voeding | 0,5 ~ 0,7 mm, onafhankelijke voeding |
| Invoegherstel | Auto herstel | Auto herstel |
| Invoegingsrichting | 0 ~ 360 ° richting door 1 ° toenemen | 0 ~ 360 ° richting door 1 ° toenemen |
| Component Loodbuighoek | 35°±15° | 35°±15° |
| Component Loodbochtlengte | 1,2 ~ 2,2 mm | 1,2 ~ 2,2 mm |
| Componenttype | Jumper, condensator, transistor, diode, inductor, weerstand, zekering enz., 52-90 mm standaardpakket | Jumper, condensator, transistor, diode, inductor, weerstand, zekering enz., 52-90 mm standaardpakket |
| Invoegprecisie | 0,05 mm | 0,05 mm |
| PCB -maat | 50* 50~380* 380mm | 50* 50~380* 380mm |
| Invoeggebied | 50*50~370* 370mm | 50* 50~370* 370mm |
| PCB -gewicht | <1,0 kg | <1,0 kg |
| PCB -dikte | 1,0 ~ 2,0 mm | 1,0 ~ 2,0 mm |
| PCB opgelost | Pen + Klem | Pen + Klem |
| Transporthoogte | 900 ± 20 mm | 900 ± 20 mm |
| Transportrichting | R~L (Optioneel: L~R) | R~L (Optioneel: L~R) |
| Transporttijd | 3-4s | 3-4s |
| Werken | Microcomputer, LCD -aanraakscherm | Microcomputer, LCD -aanraakscherm |
| Taal | Chinees, Engels | Chinees, Engels |
| Programma Hoeveelheid | 2000+ | 2000+ |
| Luchtdruk | 0,45 ~ 0,6 MPa | 0,45 ~ 0,6 MPa |
| Luchtbronstroom | 110L/min | 110L/min |
| Stroomvoorziening | 1P, 220AC ± 10%, 50/60Hz | 1P, 220AC ± 10%, 50/60Hz |
| Stroom | 2,0 KVA | 2,0 KVA |
| Dimensie | L2080* B1750* H1600mm | L2080* B1750* H1600mm |
| Grootte van het invoerstation | 10Feeder: 1360* 1000* 1460mm, 20Feeder: 1860* 1000* 1460mm, 30Feeder: 2360* 1000* 1460mm | 10Feeder: 1360* 1000* 1460mm, 20Feeder: 1860* 1000* 1460mm, 30Feeder: 2360* 1000* 1460mm |
| Gewicht | 1300 kg | 1300 kg |
*ICT blijft werken aan kwaliteit en prestaties. Specificaties en uiterlijk kunnen zonder bijzondere kennisgeving worden bijgewerkt. Indien afwijkend, volg dan de nieuwe lijst
| DIP-lijnapparatuurlijst
ICT kan de machine integreren in een complete DIP-productielijn, afhankelijk van de PCB-grootte, het componenttype, de productiecapaciteit en de fabrieksindeling van de klant. Aanverwante producten zijn onder meer handmatige invoerlijnen, axiale invoermachines, radiale invoermachines, invoegmachines met vreemde vormen, golfsoldeermachines, selectieve soldeermachines, DIP AOI, PCB-transportbanden, laders, ontladers, reparatiestations en testapparatuur. In een typisch proces voltooien SMT-kaarten eerst het afdrukken, plaatsen en opnieuw plaatsen. Vervolgens worden axiale componenten geplaatst voordat wordt gesoldeerd, geïnspecteerd en gerepareerd. ICT helpt klanten een volledige productiestroom op te bouwen in plaats van slechts één machine te leveren.
| Productnaam | Doel in DIP-lijn |
|---|---|
| PCB SMT-lijn | Turnkey Ful-auto SMT-assemblagelijn |
| Automatische invoegmachine | Plaatst automatisch componenten op PCB's met precisie voor DIP-productielijn. |
Smelt soldeer om solide verbindingen op PCB's te vormen tijdens het THT-plug-in-proces. | |
Brengt selectief soldeer aan op specifieke gebieden voor nauwkeurige THT-montage | |
Inspecteert soldeerverbindingen en plaatsingsfouten op DIP-geassembleerde PCB's. | |
Controleert de interne soldeerkwaliteit en verborgen gebreken in THT-componenten. | |
| Riemassemblagelijn | Transporteert PCB's soepel door de DIP-lijn voor efficiënte montage en inspectie. |
