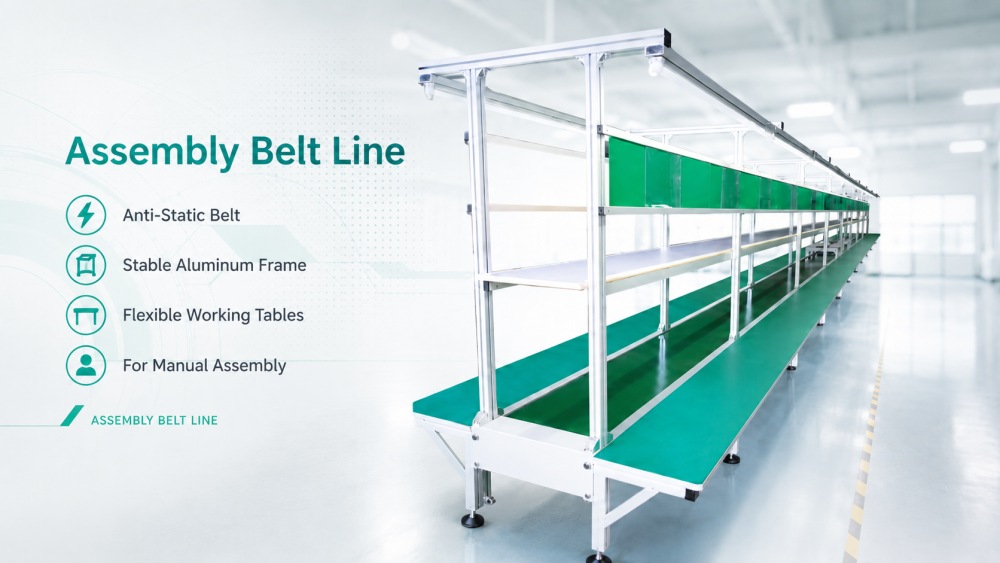

De LED TV Assembly Belt Line is ontworpen voor elektronicafabrieken die een stabiel handmatig assemblage- en PCB-hanteringsproces nodig hebben. Het kan worden gebruikt na SMT-productie, DIP-invoeging, golfsolderen, inspectie of reparatie. Voor de productie van LED-tv's helpt de lijn operators bij het voltooien van de PCB-assemblage, componentcontrole, draadaansluiting, ondersteuning voor schroefbevestigingen, visuele inspectie, reparatie en voorbereiding van de eindmontage in één georganiseerde workflow. De standaardlijn maakt gebruik van een groene antistatische PVC-riem, aluminium frame, werktafels, verlichtingssysteem, stopcontacten, posities van bedieningskaarten en optioneel gereedschap. De lijngrootte kan worden aangepast op basis van werkplaatsruimte, aantal operators, productgrootte en productiecapaciteit.
| Producteigenschappen
De assemblagetransportbandlijn maakt gebruik van een groene antistatische PVC-band om PCB's en halffabrikaten door verschillende werkstations te verplaatsen. Dit is belangrijk voor LED TV-borden en andere elektronische producten omdat statische elektriciteit gevoelige componenten kan beschadigen. De bandbreedte kan worden aangepast aan de productiebehoeften van de klant en de transportrichting kan van links naar rechts of van rechts naar links worden ingesteld. Bij de dagelijkse productie helpt de band operators in een stabiel ritme te werken, in plaats van de planken voortdurend met de hand te moeten verplaatsen. Dit maakt de assemblagelijn schoner, veiliger en gemakkelijker te beheren voor supervisors.
De lijn kan aan beide zijden werktafels bevatten, waardoor operators voldoende ruimte hebben voor handmatige invoer, controle, montage, reparatie, etikettering, kabelaansluiting en productvoorbereiding. De werktafel maakt gebruik van multiplex met brandwerend oppervlaktemateriaal, dat geschikt is voor elektronica-assemblageomgevingen. Het verlichtingssysteem maakt gebruik van lampen van 40 W met sectieregeling, waardoor operators componenten, soldeerverbindingen, labels en connectoren duidelijker kunnen zien. Voor de productie van led-tv's zijn heldere verlichting en praktische tafelruimte erg belangrijk, omdat operators mogelijk grote printplaten, veel connectoren en verschillende montagestappen moeten hanteren. Dit ontwerp helpt het werkcomfort te verbeteren en eenvoudige bedieningsfouten te verminderen.
De SMT Assembly Belt Line maakt gebruik van een aluminium framestructuur van 40 x 40 mm, een aluminium rail van 40 x 60 mm en een roestvrijstalen aandrijfrol. Deze structuur geeft de lijn een goede stabiliteit terwijl de lay-out flexibel blijft. Er kunnen bedieningskaarten worden geïnstalleerd voor productie-instructies, procesnormen, werkorders of kwaliteitsnotities. De lijn kan ook worden uitgerust met gangbare montagegereedschappen, zoals pincetten, elektrische schroevendraaiers, tangen, heteluchtpistolen, soldeerstations, windpistolen, draadstrippers, lijmpistolen, tinafzuigapparaten, afzuigkappen, ESD-ionenventilatoren, ESD-boxen, luchtleidingen en uitlaatpijpen. Deze details helpen de klant bij het bouwen van een praktische en georganiseerde montageruimte.
| Specificatie
| Maat | (L)9000*(B)2186*(H) 1950 ± 20 mm, met werktafel (kan door de klant worden aangepast). |
Aandrijfsysteem | Taiwanese motor (2 pk) en 80# retarder, omvormer gemaakt door adlaspower, snelheidsbereik 0-5 m/min. |
Hoofdgedeelte | 40 x 40 mm aluminium product; rail van 40 x 60 mm aluminium; lantaarnsteun van 40 x 40 mm aluminium, frame gemaakt van 40 x 40 aluminium product. |
Verlichtingssysteem | 40W verlichtingslamp ，van FSL, draad is 1,5⊃2;, ondersectieregeling. |
| Stroom | De onderste lijnaansluiting, beide zijden gescheiden bediening, draad met 4 vierkante draad, elk met 2 meter, elk ongeveer 1, trog gemaakt van gegalvaniseerde plaatproductie, de maat is 60 * 80 * 1 mm. |
| Werktafel | 300 * 15 mm multiplex, oppervlak met brandwerende materialen. |
| Aandrijfrol | Gemaakt van roestvrij stalen buis, ø25mm. |
| PCB-riem | Groene antistatische PVC-riem (400 * 2 mm), naadloos. |
Accessoire | bedieningskaart gemaakt van 25×14'H' aluminium product ，met A4 transparant hard plastic. |
| DIP-lijnapparatuurlijst
ICT kan gerelateerde apparatuur leveren voor SMT-, DIP- en eindassemblageproductie. Voor de productie van LED-tv's kunnen de gerelateerde producten bestaan uit SMT-printers, pick-and-place-machines, reflow-ovens, SPI, AOI, PCB-hanteringssystemen, handmatige invoeglijnen, automatische invoegmachines, golfsoldeermachines, DIP AOI, assemblagetransportbandlijn, schroefbevestigingsmachines, soldeerrobots, etiketteersystemen, reinigingsmachines en inspectieapparatuur. De LED TV SMT Assembly Conveyor Belt Line met werktafels kan worden gebruikt als verbindingsruimte tussen PCB-productie en productassemblage. ICT kan de volledige lijn plannen op basis van PCB-grootte, tv-model, aantal operators, processtroom en werkplaatsindeling.
| Productnaam | Doel in DIP-lijn |
|---|---|
| PCB SMT-lijn | Turnkey Ful-auto SMT-assemblagelijn |
| Automatische invoegmachine | Plaatst automatisch componenten op PCB's met precisie voor DIP-productielijn. |
Smelt soldeer om solide verbindingen op PCB's te vormen tijdens het THT-plug-in-proces. | |
Brengt selectief soldeer aan op specifieke gebieden voor nauwkeurige THT-montage | |
Inspecteert soldeerverbindingen en plaatsingsfouten op DIP-geassembleerde PCB's. | |
Controleert de interne soldeerkwaliteit en verborgen gebreken in THT-componenten. | |
| Riemassemblagelijn | Transporteert PCB's soepel door de DIP-lijn voor efficiënte montage en inspectie. |
| Klantsuccesvideo
ICT ondersteunde een klant in Oezbekistan bij de bouw van een grote elektronicafabriek voor computermoederborden, SSD-producten en geheugengerelateerde producten. Hoewel het product geen led-tv was, laat het project zien hoe ICT complete elektronicaproductielijnen ondersteunt, van planning tot stabiele output. De SMT-lijn omvatte stencilprinten, SMT-plaatsing, reflow-solderen, SPI-, AOI- en PCB-hanteringssystemen. De DIP-lijn omvatte een handmatige invoerlijn, een JUKI-invoegmachine met vreemde vormen, een golfsoldeermachine en transportsystemen. ICT-ingenieurs hielpen met lijninstallatie, machineaansluiting, foutopsporing, productietests en training van operators. Na het testen gaf de klant positieve feedback over de kwaliteit van de apparatuur, de reactiesnelheid, de bescherming van de verpakking en de technische ondersteuning.
| Uitgebreide serviceondersteuning
ICT ondersteunt klanten vanaf de vroege lay-outplanning tot aan de daadwerkelijke productie. Vóór verzending controleert ons team de lijnstructuur, bandbeweging, motorbediening, verlichtingssysteem, stopcontacten, toestand van de werktafel, bedieningskaarten, transportrichting, luchttoevoer, gereedschapsconfiguratie en verpakkingsbescherming. Tijdens service op locatie helpen technici de LED TV Assembly Belt Line aan te sluiten op stroomopwaartse en stroomafwaartse apparatuur. De training omvat het bedienen van de band, snelheidsinstelling, gebruik van het werkstation, lichtregeling, veiligheid van stopcontacten, plaatsing van gereedschap, dagelijkse reiniging, ESD-controle, basisonderhoud en beheer van de productiestroom. Voor nieuwe productieteams helpt een goed geplande assemblagelijn de verwarring te verminderen en de training van operators eenvoudiger te maken.
| Wat klanten zeggen
Klanten geven vaak positieve feedback over ICT omdat onze engineers de volledige lijn duidelijk uitleggen en tijdens de installatie echte productieproblemen helpen oplossen. Ze houden ook van de praktische indeling, de stabiele machinestructuur en het overzichtelijke ontwerp van de werkplek. Voor leveringen over lange afstanden maakt ICT gebruik van sterke exportverpakkingen om apparatuur tijdens transport te beschermen. Wanneer klanten vragen hebben over lijnaansluiting, operatoropstelling, productietests of onderhoud, reageert ons team snel en volgt op totdat het probleem is opgelost. Deze ondersteuning zorgt ervoor dat klanten zich zelfverzekerder voelen bij het bouwen van een nieuwe assemblagelijn of het uitbreiden van een bestaande elektronicafabriek.
| Certificeringen en normen
ICT richt zich op kwaliteitscontrole voor SMT-, DIP- en assemblagelijnapparatuur. Ons bedrijf werkt met producten en systemen die worden ondersteund door CE, RoHS, ISO9001, patenten en andere gerelateerde kwaliteitsdocumenten. Voor een assemblagetransportbandlijn omvat de kwaliteitscontrole framesterkte, bandbeweging, bedradingsveiligheid, verlichtingsstabiliteit, stopcontactveiligheid, ESD-bescherming, werkstationindeling en verpakkingsbevestiging. Vóór levering ondergaat de apparatuur mechanische controles, elektrische tests, functietests en verpakkingsbeoordelingen. Stabiele assemblageapparatuur helpt klanten de productieonderbreking te verminderen en het dagelijkse fabrieksbeheer te verbeteren. ICT blijft de inspectienormen verbeteren om een betrouwbare elektronicaproductie te ondersteunen.
