ICT-V5000H |3D AOI optische inspectiemachine voor PCB

Delen op:

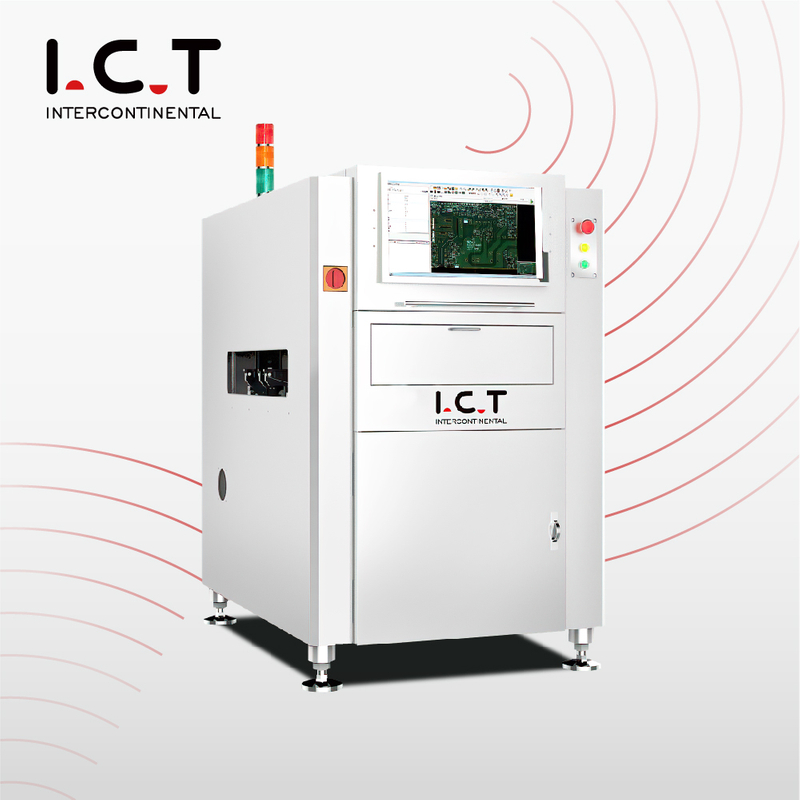

I.C.T-V5000H |3D AOI optische inspectiemachine voor PCB

D AOI optische inspectiemachine voor PCB
Koop het bij uw vertrouwde partner!I.C.T brengt 26 jaar ervaring in de SMT-industrie met zich mee.
Hoogtepunten: Installatie en training op locatie beschikbaar, 24/7 klantenservice.Hoogopgeleide experts. Nauwkeurig en zuinig.Visiegeleide doe-het-zelfkit.Eenvoudig te monteren.Open source software.
4. Volledige FOV-assistentiepositie

Model:
I.C.T-V5000H
product Merk:
I.C.T

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

I.C.T-V5000H |3D AOI optische inspectiemachine voor PCB

Overzicht

Aoi Smt-inspectie

Online AOI V5000H Inleiding:

Voor SMT pre-reflow, post-reflow inline inspectie Granieten platform, verbetert de precisie en stabiliteit van de machine aanzienlijk Programmeerbare RGB+W LED-lichtbron Telecentrische lens met constante vergroting en lage vervormingsrespons op hoge compone

Functies:

1. LOG automatische verzamel- en opslagfunctie, NG-waarschuwings- / alarmfunctie, programmeren en debuggen op afstand.
2. Inspectievermogen: onvoldoende, kort, glijdend gat, soldeerbedekkende pin, vervuiling, verkeerde uitlijning, ontbrekend onderdeel, scheef, reclamebord, montage aan de zijkant, omvallen, verkeerd onderdeel, beschadigd, vlotter, polariteit, pseudo-solderen, leeg soldeer, overmatige lijm enz.
3. Perfect SPC verzamelt NG-informatie offline en genereert automatisch allerlei soorten productietabellen.
4. Volwassen controlecentrumfunctie, duidelijke software-interface.
5. Goede stabiliteit (GR&R<10% @6 Sigma, CPK>1,33 (nauwkeurigheid testafwijking minder dan ± 0,25 mm.

6. Camerabeweging, transportband vast tijdens test.7. PCB-warpage-compensatie: totale Mark-compensatiekalibratie, componentpositieframe-compensatie.

Granieten platform en frame

Zorg voor de stabiliteit van de apparatuur en de consistentie van het delen van programma's tussen machines

Industriële camera+telecentrische lens

De inspectie van soldeerverbindingen met hoge componenten wordt niet beïnvloed, omdat er geen schaduweffect in het gehele gezichtsveld is.

Volledige FOV Assist-positie

Hoog detectievermogen op geen blootliggende padcomponenten (BGA, enz.) of gedeeltelijk afgeschermde componenten

Machine Aoi

Model	I.C.T-V5000H
FOV	15u(3630mm)/10u(2420mm)
Camera	5M pixel intelligente digitale industriële camera
Lens	Telecentrische lens
Licht	LED-licht met 4 kleurenringen, RGB+W
Inspectie-item	Componententest, soldeertest
Mini-component	01005chip,0.3pitch IC en speciaal gevormd
Operatie systeem	Windows 7
PCB-grootte	5050~510600mm
PCB-dikte	0,3 ~ 6,0 mm
PCB-vervorming	±3,0 mm
PCB-gewicht	Maximaal: 3 kg
PCB-hoogte	Bovenkant: 25 mm, onderkant: 45 mm verstelbaar
X/Y-chauffeur	AC-servodriver, herhaalnauwkeurigheid 0,01 mm
Platform	Graniet
Stroom	AC220 50/60 Hz, 5A
Gecomprimeerde lucht	0,4 ~ 0,6 MPa
Gewicht	750 kg
Dimensie	94013601500mm (exclusief het licht)
