X-7100
I.C.T
X-ray inspection machine
| Hoeveelheid: | |
|---|---|
| ICT X-7100 PCB-röntgeninspectiemachine
De ICT X-7100 is een geavanceerde offline SMT PCB-röntgeninspectiemachine, ontworpen voor gedetailleerde interne controles in de elektronicaproductie. Het blinkt uit in het opsporen van problemen zoals luchtbellen, holtes, kortsluiting, open circuits, ontbrekend soldeer en scheuren in componenten. Met functies zoals CNC-programmering voor automatische detectie en een visuele navigatie-interface vereenvoudigt het het proces voor operators. Deze PCB-röntgeninspectiemachine ondersteunt verschillende toepassingen, van SMT en BGA tot lithiumbatterijen en auto-onderdelen. Het digitale flatpanel met hoge resolutie en de stabiele röntgenbuis zorgen voor heldere beelden, terwijl veiligheidscertificeringen zoals EU CE en ISO hem betrouwbaar maken. Het is ideaal voor kwaliteitscontrole en helpt fabrikanten op een gebruiksvriendelijke manier defecten te verminderen en de productbetrouwbaarheid te verbeteren.
| Functie

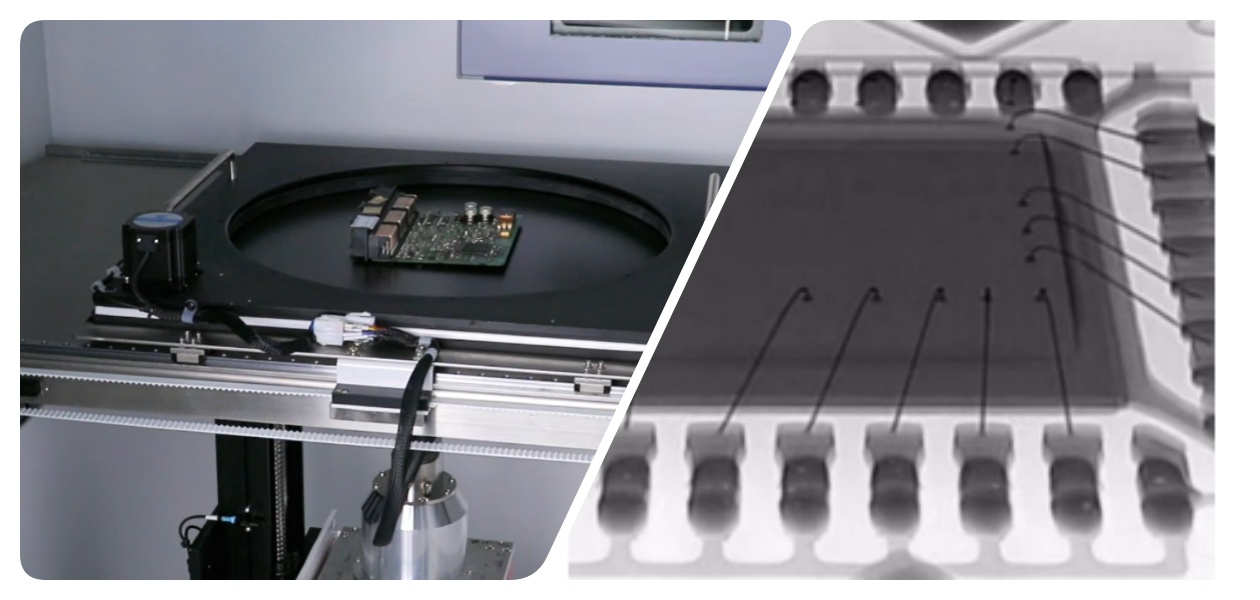

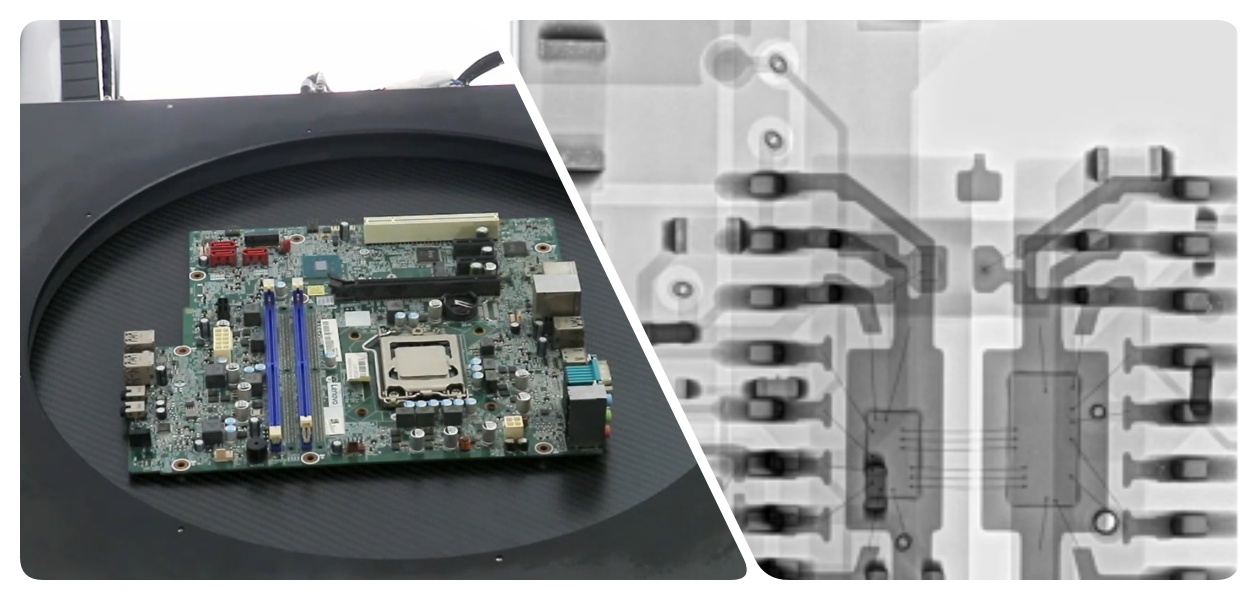

De ICT X-7100 PCB-röntgeninspectiemachine maakt gebruik van een digitale flatpaneldetector met hoge resolutie en 1536x1536 pixels, die scherpe beelden oplevert voor nauwkeurige defectdetectie. Deze functie legt real-time correcties vast en biedt meerdere versterkingsmodi voor een betere zichtbaarheid. Het helpt bij het identificeren van kleine problemen, zoals soldeerbaldefecten of problemen met de draadverbinding in halfgeleiders. Met passieve koeling en temperatuursensoren behoudt hij consistente prestaties tijdens lange sessies. Dit maakt de röntgeninspectiemachine essentieel voor industrieën die nauwkeurige interne weergaven nodig hebben, waardoor minder fouten in de productie worden gegarandeerd.

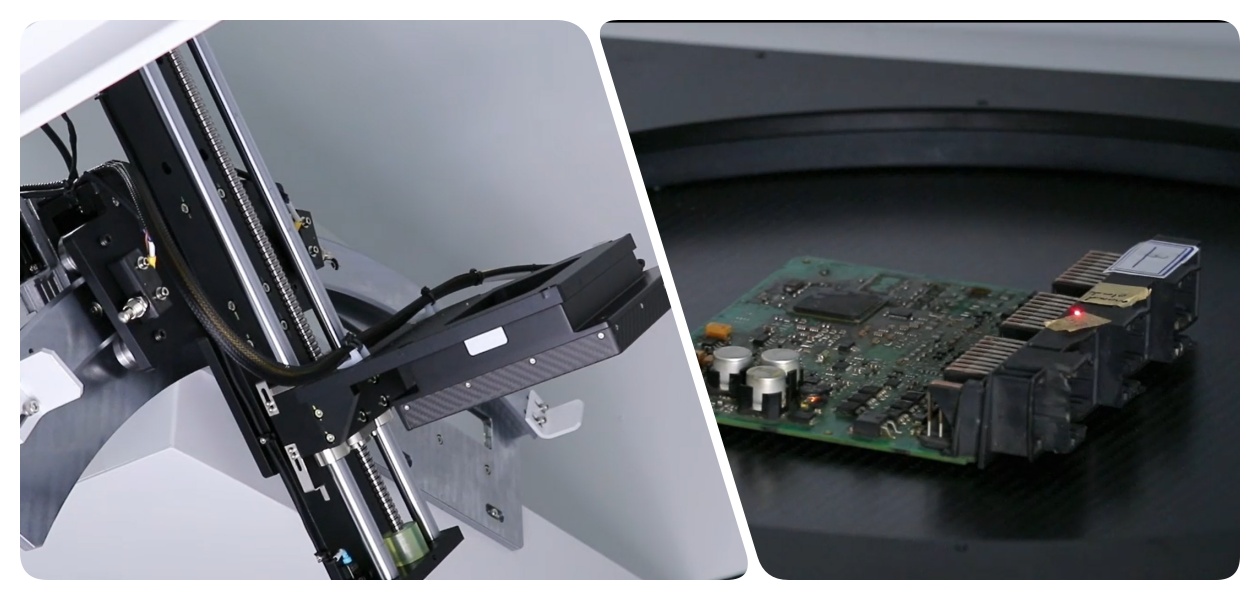

CNC-programmering in deze PCB-röntgeninspectiemachine maakt automatisch scannen van meerdere monsterposities mogelijk zonder handmatige invoer. Het ondersteunt array-functies voor monsters met een vaste afstand, waardoor inspecties bij grote volumes worden versneld. Operators kunnen programma's eenvoudig instellen via muisklikken, waardoor tijd en fouten worden verminderd. Het antibotsingssysteem beschermt het apparaat tijdens beweging. Deze offline SMT PCB-röntgeninspectiemachine is perfect voor batchtesten in SMT-lijnen, waardoor de efficiëntie en herhaalbaarheid worden vergroot.
Eén-toets-meetinstrumenten in de X-7100 berekenen snel de belgrootte, het aantal lege ruimten en de soldeerhoogte. Dit helpt bij kwaliteitscontroles voor soldeerverbindingen in PCBA-assemblages. De functie voor het simuleren van kleuren verbetert de beeldobservatie voor een betere analyse. Uitgerust met joystickbediening voor nauwkeurige aanpassingen, zorgt het voor nauwkeurige resultaten. Als veelzijdige PCB-röntgeninspectiemachine is hij van toepassing op verschillende materialen zoals keramiek en kunststoffen, wat helpt bij het voorkomen van defecten.
| Specificatie
| Item | Model | ICTX -7100 |
| Röntgenbuis | Type | Gesloten buis |
| Spanning | 90 kV | |
| Elektrische stroom | 200uA | |
| Ruimtelijke resolutie | 5μm | |
| Plat paneel | Methode voor het vastleggen van afbeeldingen | Digitale beeldverwerking op plat paneel |
| Nauwkeurigheid van beeldvorming | 85μm | |
| A/D-conversie gekwantiseerde dichtheidswaarde | 16-bits (65536) | |
| Oplossing | 1280*1024px | |
| Framesnelheid van acquisitie | 30 FPS | |
| Systeem | Vergroting | 200x |
| Besturingssysteem | Windows 10 | |
| Stroom | AC110-220V, 50-60HZ, 1200W | |
| Stralingsveiligheidstest | <1 uSV/H | |
| Structuur | Max. Grootte laden | 540 mm * 540 mm |
| Max. Inspectiegebied | 510 mm * 510 mm | |
| Max. Gewicht laden | ≤10kg | |
| Rotatiehoek platform | 60° | |
| Dimensie | 1100*1360*1750mm | |
| Gewicht | 950 kg | |
| Platformbeweging | Automatisch / Handmatig |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Klantsuccesvideo
In onze video laten we de ICT X-7100 PCB-röntgeninspectiemachine in actie zien in de elektronicafabriek van een klant. De video begint met een overzicht van het strakke uiterlijk en de belangrijkste functies, zoals joystickbediening en programmeerinterface. Binnenin zijn de zeer nauwkeurige röntgenbuis van Hamamatsu en de digitale flatpaneldetector te zien. Tijdens bedrijf scant de machine PCBA-monsters en detecteert in realtime BGA-bellen en soldeerballen. Ingenieurs demonstreren de automatische batchmodus op lithiumbatterijen en kabelbomen, waarbij snelle metingen van holtes en kantelingen tot 60 graden worden benadrukt. Dankzij deze opzet kon de klant de defectdetectie met 30% verbeteren, waardoor een hogere kwaliteit in de SMT-productielijn werd gegarandeerd. De video benadrukt hoe deze offline SMT PCB-röntgeninspectiemachine naadloos integreert in workflows voor betrouwbare resultaten.
| Service- en trainingsondersteuning
ICT biedt uitgebreide diensten en trainingen voor de PCB X-ray Inspection Machine. Ons team biedt installatie ter plaatse, regelmatig onderhoud en snelle technische ondersteuning om uw apparatuur soepel te laten werken. Trainingsprogramma's omvatten basisbediening, programmering en veiligheidsprotocollen, op maat gemaakt voor operators met eenvoudige instructies. We geven ook advies over procesoptimalisatie om uw productie-efficiëntie te verbeteren. Met wereldwijde servicecentra garanderen we snelle responstijden en beschikbaarheid van reserveonderdelen. Deze ondersteuning helpt klanten het potentieel van de machine te maximaliseren zonder downtime.
| Wat klanten zeggen
Onze klanten prijzen ICT-ingenieurs voor hun deskundige installatie- en probleemoplossingsvaardigheden. Ze zijn dol op de PCB-röntgeninspectiemachine vanwege de nauwkeurige detectie en het gebruiksgemak. Velen benadrukken onze veilige verpakking en snelle verzending die schade voorkomen. Snelle reacties op vragen lossen problemen snel op en zorgen voor vertrouwen. Over het algemeen beoordelen klanten ons hoog vanwege de betrouwbare apparatuur en service.
| Certificeringen en normen
ICT beschikt over belangrijke certificeringen zoals CE, RoHS, ISO9001 en diverse patenten. Deze zorgen ervoor dat onze PCB-röntgeninspectiemachine voldoet aan de internationale veiligheids- en kwaliteitsnormen. CE bevestigt de naleving van de EU-regelgeving voor gezondheid en milieu. RoHS garandeert geen schadelijke stoffen. ISO9001 weerspiegelt ons sterke kwaliteitsmanagementsysteem. Patenten beschermen innovatieve functies zoals bellenmeetinstrumenten. Dit maakt onze producten wereldwijd betrouwbaar.
| Over ICT-bedrijf en onze fabriek
ICT is een toonaangevende leverancier met eigen R&D en productie en heeft ruim 89 medewerkers in dienst op een locatie van 12.000 m². Sinds 2012 zijn we snel gegroeid en bedienen we meer dan 1.600 klanten in 72 landen. Onze fabrieken volgen strikte testprocessen en kwaliteitsmanagementsystemen om hoge normen te garanderen. We bieden volledige SMT-oplossingen, van planning tot optimalisatie, en helpen klanten wereldwijd efficiënte productielijnen te bouwen.
