ICT-410
I.C.T
SMT Barcode Inkjet Printer
| Hoeveelheid: | |
|---|---|

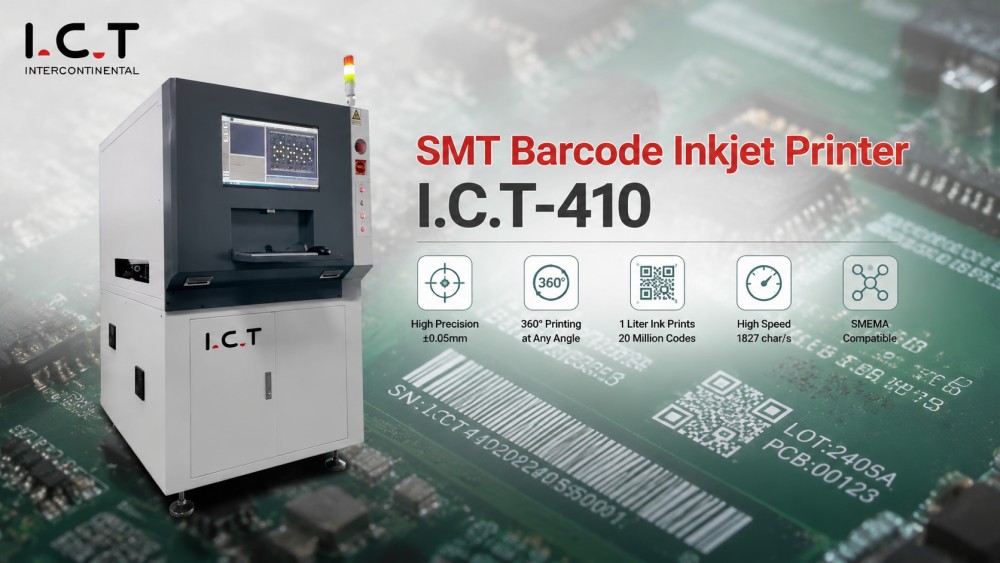

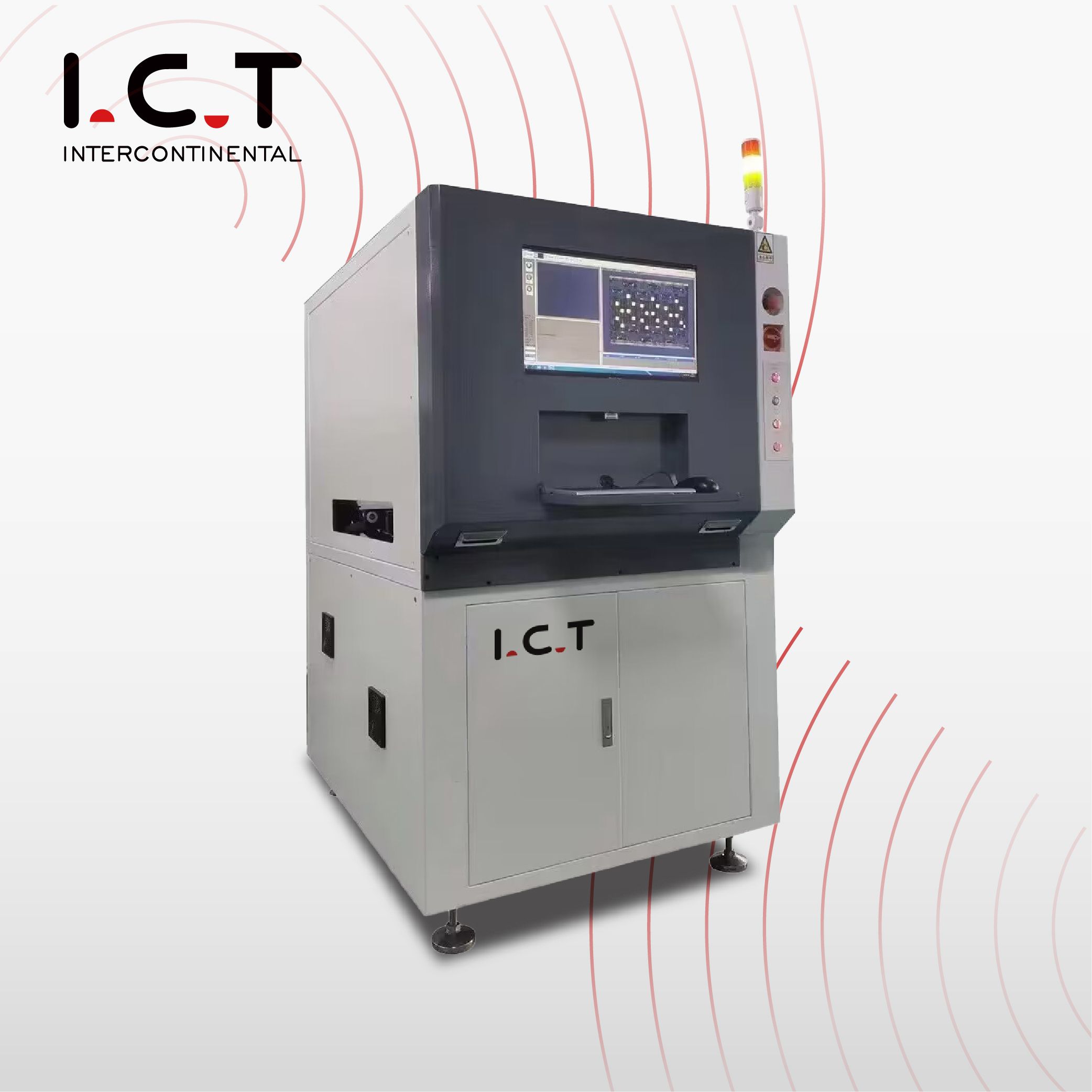

| SMT-inkjetbarcodeprinter ICT-410
De ICT-410 SMT-inkjetbarcodeprinter biedt nauwkeurig en snel printen voor elektronische kaarten, inclusief PCB's, QR-codes en labels. Het is ontworpen voor professionele elektronicaproductie en ondersteunt links-rechts, rechts-links en transport in meerdere richtingen. De printer kan platen verwerken van 50 x 50 mm tot 450 x 340 mm met een hoogte tot 25 mm, wat flexibele toepassingen garandeert. Met automatische codelezing, foutalarm en SMEMA-compatibiliteit kan het probleemloos worden geïntegreerd in moderne SMT-productielijnen. Deze printer verbetert de traceerbaarheid, het kwaliteitsbeheer en de productie-efficiëntie voor fabrieken.
| Kenmerk van SMT-inkjetbarcodeprinter
Precisieafdrukken op hoge snelheid
De ICT-410 haalt maximaal 1827 tekens per seconde met een nauwkeurigheid van ±0,05 mm. De snelle vibrerende spiegel zorgt voor een stabiele, snelle en nauwkeurige inktafzetting en kan zowel eendimensionale als tweedimensionale codes op verschillende PCB-oppervlakken afdrukken.
Slim codebeheer
Leest, registreert en verifieert automatisch QR-codes of barcodes. Het systeem kan codes genereren, productkwaliteiten scannen en alarmen activeren voor onleesbare artikelen, waardoor volledige traceerbaarheid en consistente kwaliteitscontrole worden gegarandeerd.
Flexibele integratie en bediening
Ondersteunt X-, Y-, Z-, R-asbeweging en afdrukken vanuit meerdere hoeken. De printer is compatibel met ERP-, MES- en SAP-systemen, waardoor automatisch batchnummers, productdetails en materiaalcodes kunnen worden opgehaald voor een naadloze fabrieksintegratie.
Gebruiksvriendelijke software-interface
Biedt een intuïtief softwarepaneel voor bewerking, codegeneratie en realtime monitoring. Operators kunnen snel printopdrachten instellen en beheren, waardoor de trainingstijd en productiefouten tot een minimum worden beperkt.
| SMT-inkjetbarcodeprinterspecificatie
| Artikel | I.CT-410 |
|---|---|
| Printermerk | Hitachi/KGK (Japan) |
| Oplossing | 40 µm (Optie: 50 µm, 60 µm) |
| Afdruksnelheid | 1827 tekens/s |
| Precisie afdrukken | ± 0,05 mm |
| Hoek afdrukken | 360° |
| Afdrukhoogte | 0,6~7,0 mm |
| Transporthoogte | 900 ±20 mm |
| Transportsnelheid | 0~100.000 mm/min |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks |
| 2D-codegrootte | 3×3 ~ 6×6mm |
| Afwijking van de 2D-codegrootte | ±0,2 mm |
| Karakterpatroon | 5, 7, 9, 10, 12, 14, 16, 24, 32 |
| Eenmalige maximale druklijnen | 4 lijnen |
| Levensduur inkt | Met 1 liter inkt kunnen 20 miljoen QR-codes worden afgedrukt |
| Inktdikte | <2 µm |
| PCB -maat | Min. 50×50 mm ~ Max. 450×340 mm; Dikte 0,5×6 mm |
| Bovenste oppervlaktehoogte van PCB | <25mm |
| Hoogte van het onderste oppervlak van de printplaat | <25mm |
| Stroomvoorziening | AC 220V / 50Hz, Totaal vermogen: 2500W |
| Luchtdruk | 0,5~0,6 MPa |
| Dimensie | L1050 × B1020 × H1600 mm |
| Gewicht | 550 kg |
| Positiesysteem | CCD + MARK |
| Bedrijfsmodus | X, Y, Z, R-beweging |
| Positioneringsfunctie | Ondersteuning van automatisch fotograferen en 2, 3, 4-punts positionering |
| Codefunctie lezen | Automatisch tweedimensionale code lezen, gegevens opslaan, opnemen en alarmeren als deze onleesbaar zijn |
| Systeemtoegang | Verbonden met ERP/MES/SAP, automatisch verkrijgen van werk, batch, materiaalinformatie en code |
| Opties | OCR-tekenherkenning, scannen en afdrukken van backcodes, machine met witte inkt |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Op deze pagina wordt de volledige SMT-productielijn belicht die naadloos samenwerkt met de ICT-410-printer. De lijn omvat geautomatiseerde laders/ontladers, zeefdrukmachines, SMT pick-and-place-eenheden, SPI-inspectie, AOI-systemen, Lyra-reflow-ovens, transportbanden, PCB-hantering en reinigingsstations. Ontworpen voor een stabiele, uiterst efficiënte productie van complexe elektronische borden.
| Klantsuccesvideo
ICT ondersteunde onlangs een grote elektronicafabrikant in Oezbekistan. De klant bouwde een fabriek voor de productie van PCB's, SSD's en geheugencomponenten. Van installatie tot foutopsporing en productietests zorgden ICT-ingenieurs voor soepele SMT-lijnoperaties, inclusief print-, plaatsings-, SPI-, AOI- en reflow-processen. Na de ingebruikname prees de klant het ICT-team vanwege hun reactievermogen, technische begeleiding en de hoge kwaliteit van zowel apparatuur als service. Dit project demonstreerde de integratie van de ICT-410-printer binnen een complete SMT-oplossing.
| Professionele training en ondersteuning
ICT biedt uitgebreide diensten, waaronder installatie op locatie, inbedrijfstelling, training van operators en procesoptimalisatie. Onze technici begeleiden klanten bij het instellen van de software, lijnintegratie en probleemoplossing. De training omvat veilige bediening, onderhoudsroutines en een efficiënte workflow, zodat klanten de SMT-lijn en de ICT-410-printer onafhankelijk kunnen bedienen, terwijl de uptime en productkwaliteit worden gemaximaliseerd.
| Klant lof
Klanten waarderen de engineers van ICT consequent vanwege hun professionaliteit, heldere begeleiding en snelle probleemoplossing. Klanten prijzen de verpakking en verzending van de ICT-410-printer omdat deze veilig en gebruiksklaar is aangekomen. De snelle reactie op vragen en proactieve ondersteuning zorgen voor een soepele overgang van installatie naar volledige productie, waardoor wereldwijd hoge tevredenheidscijfers worden behaald.
| Onze certificering
ICT-410-printers voldoen aan de CE-, RoHS- en ISO9001-normen en beschikken over meerdere patenten. Onze certificering garandeert veiligheid, betrouwbaarheid en internationale naleving. Klanten kunnen de printer met vertrouwen in hun SMT-lijnen integreren, wetende dat deze voldoet aan strenge kwaliteits- en milieunormen.
| Over ons en fabriek
ICT beschikt over een groot R&D- en productieteam, dat door de jaren heen gestaag groeit. Het bedrijf bedient meer dan 1.600 klanten in meer dan 70 landen en hanteert strikte kwaliteitscontrole- en inspectieprocedures. De fabriek zorgt ervoor dat elke ICT-410-printer vóór verzending aan strenge normen voldoet. Met uitgebreide after-sales ondersteuning, wereldwijde dekking en ervaren ingenieurs levert ICT hoogwaardige SMT-apparatuur en -oplossingen die zijn afgestemd op de moderne behoeften op het gebied van elektronicaproductie.
