I.C.T-SS430 |Off-line selectieve golfsoldeermachine China Leverancier

Automatische selectieve golfsoldeermachine voor PCB.Welkom onderzoek!
Koop het bij uw vertrouwde partner!I.C.T brengt 26 jaar ervaring in de SMT-industrie met zich mee.
Hoogtepunten: Installatie en training op locatie beschikbaar, 24/7 klantenservice.Hoogopgeleide experts. Nauwkeurig en zuinig.Visiegeleide doe-het-zelfkit.Eenvoudig te monteren.Open source software.
  • I.C.T-SS430

  • I.C.T

Beschikbaarheid Status:
Hoeveelheid:

I.C.T-SS430 |Off-line selectieve golfsoldeermachine China Leverancier

Overzicht

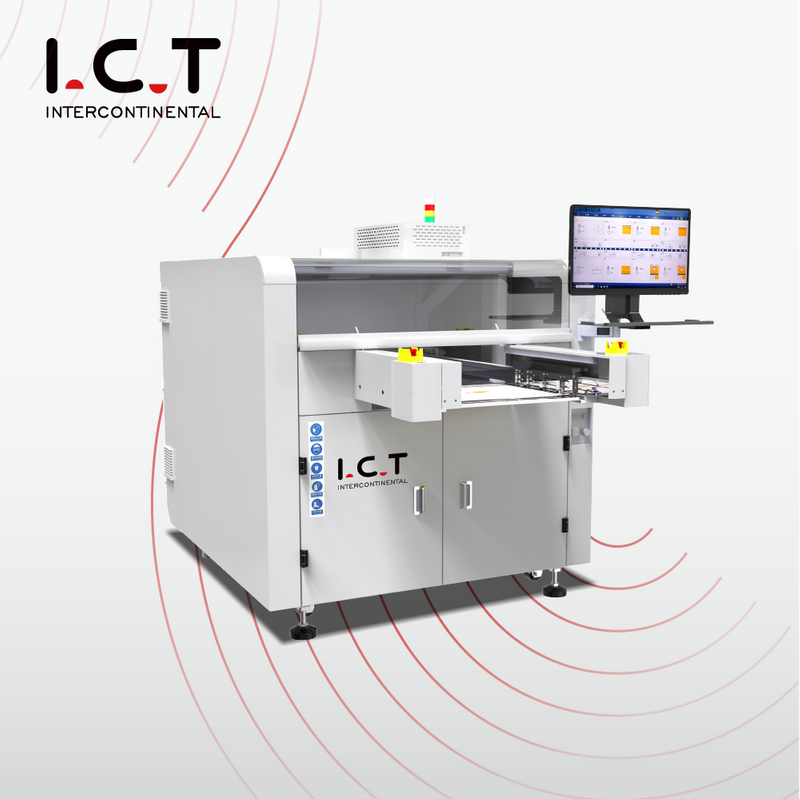

offline selectieve golfsoldeermachine SS430

I.C.T SS430 selectief golfsolderen is een hoogwaardige apparatuur die in China is ontwikkeld en geassembleerd.

Selectief golfsolderen is een speciale vorm van golfsolderen die is uitgevonden om te voldoen aan de ontwikkelingsvereisten van het solderen van doorlopende componenten.Het is vooral geschikt voor het solderen van doorlopende componenten in hoogwaardige elektronische producten.

Bijvoorbeeld: militaire elektronische producten, auto-elektronica, producten voor schakelende voedingen en andere industrieën die een hogere soldeerbetrouwbaarheid vereisen.I.C.T offline selectief golfsolderen is een hoogwaardige apparatuur die in China is ontwikkeld en geassembleerd.voor hogere flexibiliteit of multiwave-solderen voor processen met grote volumes. productwisseling zonder stilstand, zelfs bij multiwave-processen, parallel proces door scheiding van vloeien, voorverwarmen en solderen, bediening van maximaal twee sproeikoppen, maximaal vijf voorverwarmingen onder met optionele bovenste convectieverwarming, perfect voor aansluiting op montagestands en periferie, aansluiting op traceerbaarheidssystemen voor procescontrole.

Functies:

1. PCB-plaat vast, spuit- en soldeerplatform beweegt;

2. Hoge soldeerkwaliteit, verbetert het slagingspercentage van het solderen aanzienlijk;

3. Volledige pc-controle.Alle parameters kunnen op de pc worden ingesteld en in het PCB-menu worden opgeslagen, zoals bewegingspad, soldeertemperatuur, fluxtype, soldeertype, N2-temperatuur enz., beste traceerbaarheid en gemakkelijk te verkrijgen herhaalsoldeerkwaliteit;

4. Automatische golfhoogtekalibratiefunctie, om de golfhoogte na elke bepaalde PCB te controleren en te kalibreren, om een ​​zeer goede golfstabiliteit te behouden;

5. Kan worden geüpgraded met de Mark-positioneringsfunctie, om het markeringspunt van de PCB na elke bepaalde PCB te controleren;

6. Zelfontwerp bewegingstafel met gegoten aluminium, lichter gewicht met snelle bewegingssnelheid;

7. De servomotor en driver van Panasonic bieden stabiel, met kogelomloopspindel en lineaire gilderail. Minder geluid, stabiele beweging;

8. Met stofdichte plaat boven de bewegingstafel, om te voorkomen dat flux of soldeerdruppels de kogelomloopspindel beschadigen;

9. De straalklep afkomstig uit Duitsland is geselecteerd met een kleine fluxpunt. Houd er rekening mee dat het vaste fluxgehalte minder dan 10% moet zijn;

10. Flux wordt opgeslagen in een druktank, zorg ervoor dat de druk stabiel is zonder de hoeveelheid flux te beïnvloeden;

11. De elektromagnetische pompspoel gebruikt een Duits geïmporteerd merk om de stabiliteit en betrouwbaarheid van de piek te garanderen;12. Soldeerpot is gemaakt van Ti, geen lekkage.Met gietijzeren verwarming buiten, robuust en snel opwarmen;13. N2 online verwarmingssysteem, om het soldeer perfect te bevochtigen en de soldeerslak te verminderen.

Kenmerken 1 Flux-systeem:

Fluxmondstuk van selectieve golfsoldeermachine

1. Duitse hoogfrequente pulsinjectieklep om een ​​kostbaar vloeiresultaat te krijgen met een kleine fluxpunt, het vaste fluxgehalte moet minder dan 10% zijn.De functie voor het detecteren van vastgelopen fluxmondstukken is optioneel.

2. Het is geconfigureerd met een bak onder de straalklep om de fluxresten op te vangen voor eenvoudig onderhoud.

3. Het mondstuk is op het XY-platform gemonteerd. De nauwkeurigheid van herhaling en positionering kan 0,02 mm bereiken.

4. Flux wordt opgeslagen in een druktank, zorg ervoor dat de druk stabiel is zonder de hoeveelheid flux te beïnvloeden.

5. Hoge precisie drukstroommeter wordt gebruikt voor stroomregeling en corrosiebestendig materiaal wordt gebruikt.

6. Alle pneumatische componenten zijn gemaakt van het Japanse SMC-merk.

7. De fluxdrukdebietmeter en de stikstofstroom worden op het oppervlak van de machine geplaatst voor visuele bediening.

8. Het externe gehumaniseerde ontwerp is handig voor bediening en aanpassing.

9. De automatische extractiepomp van het merk SMC wordt gebruikt om een ​​stabiele fluxtoevoer te garanderen.

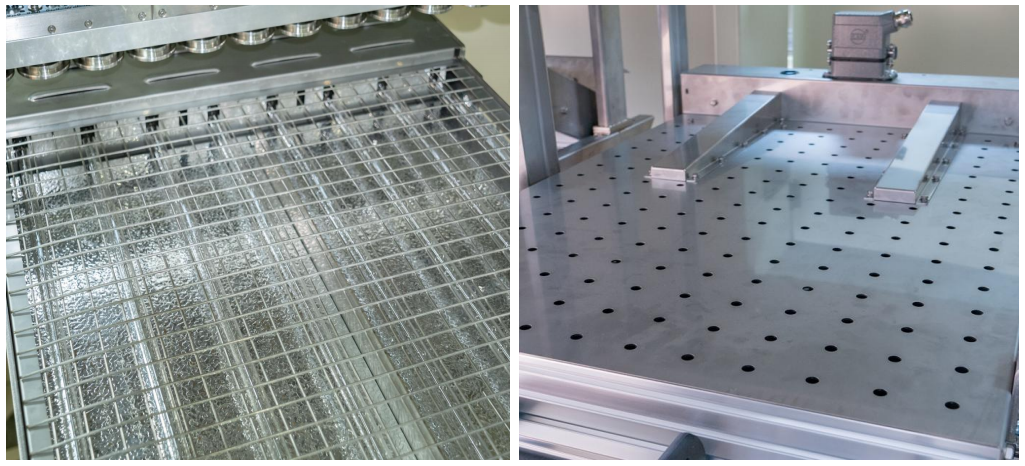

Kenmerken 2 voorverwarmsysteem:

Beschikt over 2 voorverwarmsystemen

1. Voorverwarming van de onderkant is standaard aanwezig in de machine. De positie is instelbaar. IR-verwarmer van boven, efficiënte en stabiele IR-warmtegeleiding.

2. Ontwerpstructuur voor het maximaliseren van het voorverwarmingsoppervlak.

3. Allround katoenen ontwerp op hoge temperatuur om temperatuurstabiliteit te garanderen.

4. Warmtegenererende en warmtegeleidende onderdelen en motoren gebruiken topmerken.

5. Ontwerp met plug-in voor onderhoud.gereedschapsloze onderhoudsmodus.

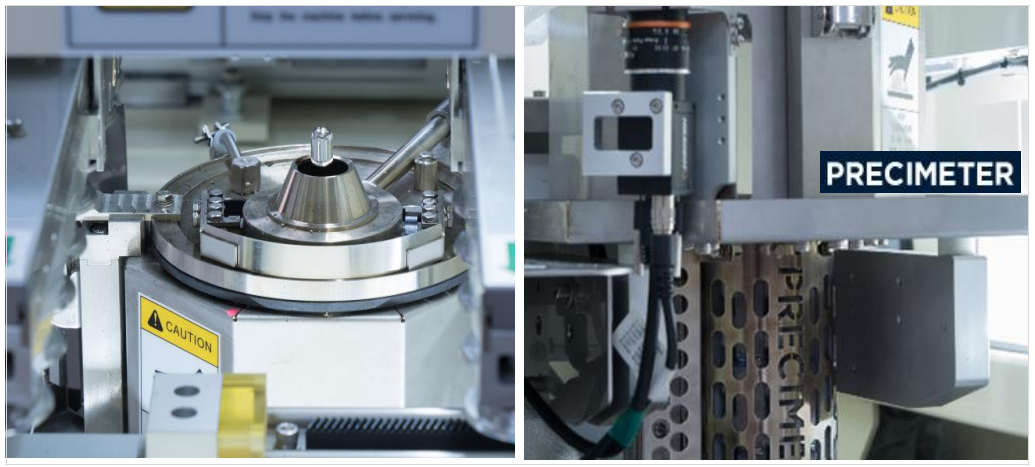

Kenmerken 3 Soldeersysteem:

Beschikt over 3 soldeersysteem



1. De elektromagnetische pompspoel gebruikt het Zweedse 'PRECIMETER'-merk om de stabiliteit en betrouwbaarheid van de piek te garanderen.

2. Soldeertemperatuur, N2-temperatuur, golfhoogte, golfkalibratie enz. Allemaal in staat om in de software in te stellen.

3. Soldeerpot is gemaakt van Ti, geen lekkage.Met gietijzeren verwarming buiten, robuust en snel opwarmen.

4. N2 online verwarmingssysteem, om het soldeer perfect te bevochtigen en  verminder de soldeerresten.

5. Beste tinspuitstabiliteit in de industrie.

6. Realtime visuele monitoring en video kunnen 900 uur worden opgeslagen en getraceerd.

7. Visuele snelle programmering om de betrouwbaarheid en efficiëntie van de programmering te verbeteren

8. Het XYZ-platform bestaat uit een lichtgewicht sportmodule met hoge precisie en een snelle servomotor.

9. Alle servomotoren zijn uitgerust met een verloopstuk om stabiliteit te garanderen.

10. Verzegeld en beschermd, behandeling tegen vervuiling.

11. Omron magnetische sensor, zorgt voor nauwkeurigere beweging.

12. Standaard met de automatische reinigingsfunctie van de sproeiers, Sterke reiniging van de sproeiers met reinigingspoeder.

13. De schoonmaakfrequentie kan flexibel worden aangepast.

14. Laserdetectiesysteem voor soldeergolfhoogte (optie).

15. De Duitse 'SICK' contactloze lasersensor wordt gebruikt om de meetnauwkeurigheid, geen vervuiling en geen foutmeting te garanderen (optie).

16. Rationeel ontwerp van het mondstukreinigings- en meetmechanisme

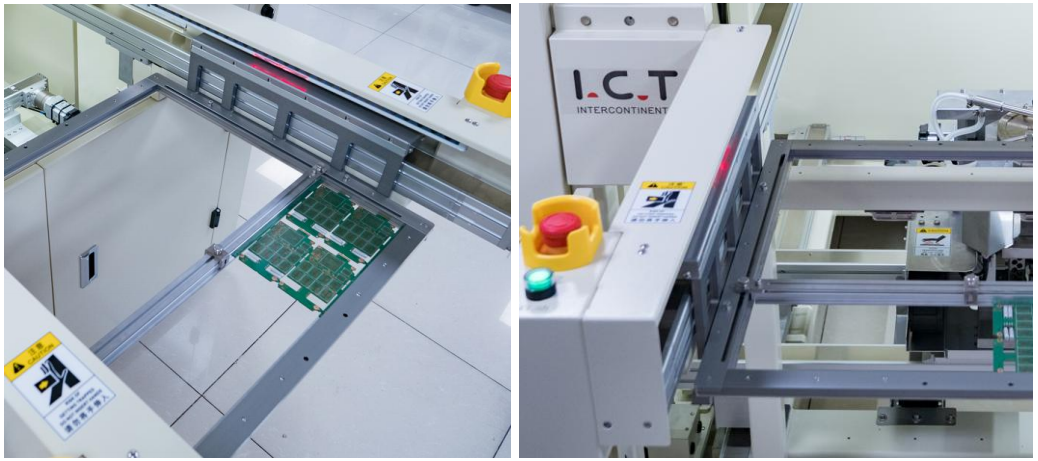

Kenmerken 4 Transmissiesysteem:

Kenmerken 4 transmissiesysteem

1. Speciale materiaalprofielen zorgen voor stabiliteit en een rationeel ontwerp zorgt voor gemak.

2. De transmissiemodule bestaat uit drie delen per rol.

3. PCBA-zijklem en bovenklemsysteem kunnen de stabiliteit van het bord garanderen.4. Verdikte aangepaste rail, 20 kg belasting.

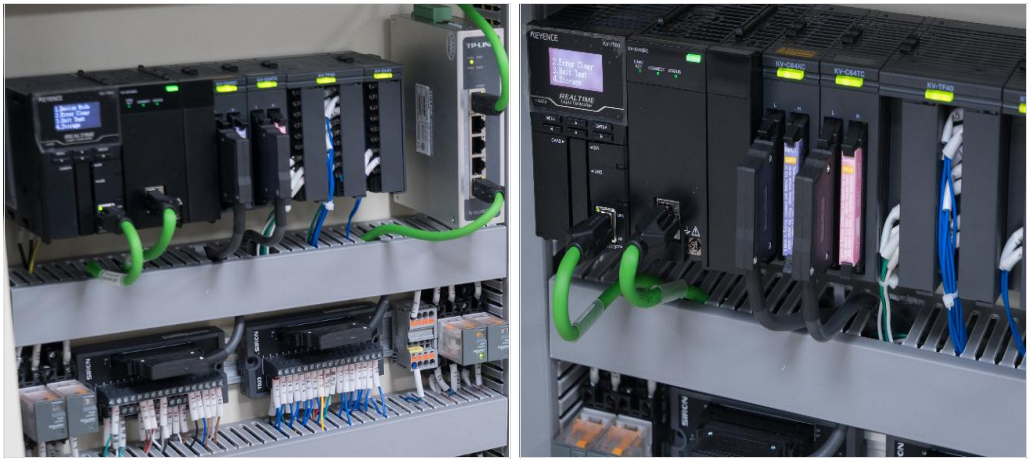

Kenmerken 5 besturingssysteem:

Kenmerken 5 besturingssysteem

1. Keyence KV7500 PLC+Keyence-module high-end busbesturingssysteem, Zorg voor de stabiliteit en uitbreidbaarheid van het systeem.

2. Conform CE en andere normen.

3. Vloerontwerp van Industrie 4.0.

4. Zorg voor de capaciteitsverbetering, voeg de onderliggende besturing van de soldeermachinemodule toe en zorg voor de stabiliteit.

5. Toepassing van wereldwijde hoogwaardige elektrische stabiliteitsonderdelen.

6. Cat-6 netwerkkabel, hogere communicatiesnelheid en gevoelige respons

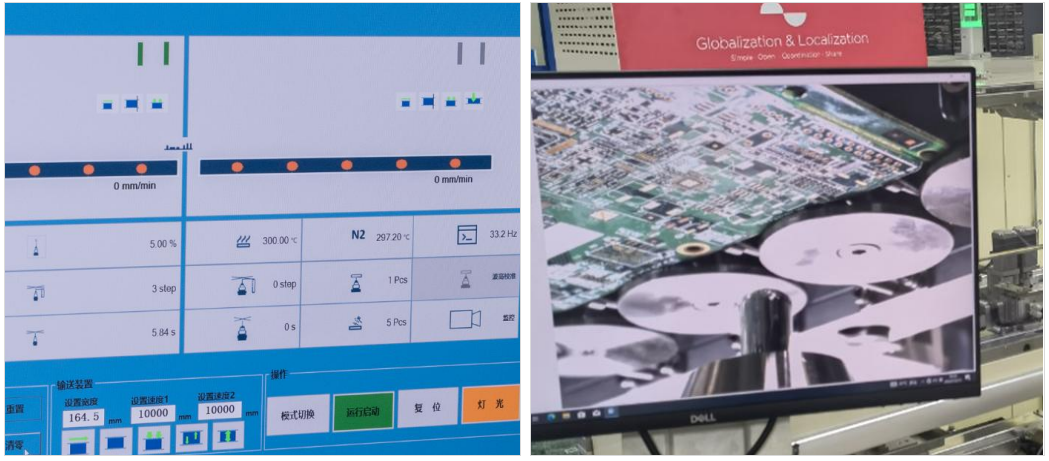

Kenmerken 6 Besturingssysteem:

Kenmerken 6 Besturingssysteem

1. Begeleide programmeermodus.

2. CCD snelle programmeerfunctie.

3. Automatische identificatie van het mondstuktype.

4. Beeldprogrammering, coördinaatcorrectie uitvoeren, intelligente verificatie coördineren

5. Real-time datavisualisatie van de interface, schakelen met één knop van CCD-soldeer real-time monitoringinterface.6. Chinees, Engels, Japans, Russisch en andere talen kunnen worden geschakeld.

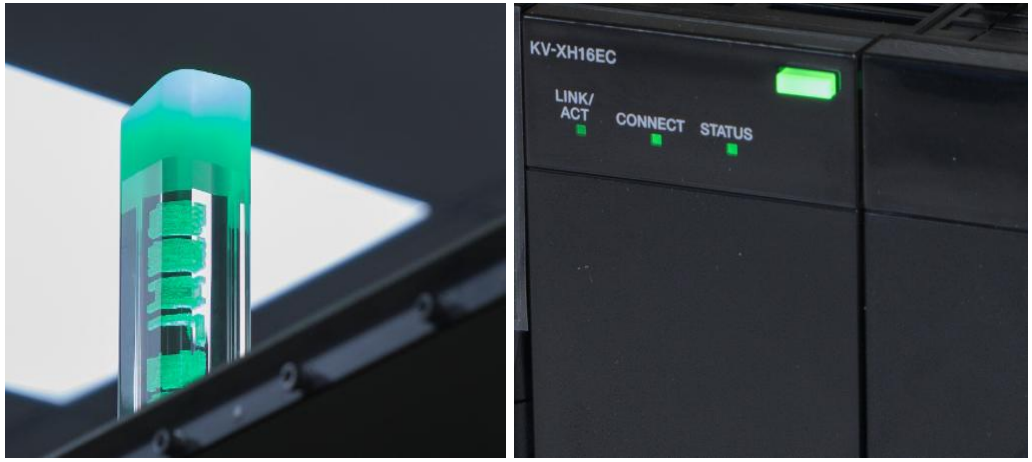

Kenmerken 7 Intelligentiesysteem:

Kenmerken 7 Intelligentiesysteem

1. Normen en aanpassingsvermogen van MES, WIFI-verbinding, online software-upgrade, afstandsbediening, intelligent.

2. Menselijk stemalarm en aanpasbaar alarmlicht.

3. Soldeergegevens kunnen worden getraceerd om het proces van elk soldeerpunt te bevestigen.

Specificaties

Off-line selectieve golfsoldeermachine

Model

I.C.T-SS430

Flux-opslagtank

1L

Flux-ondersteuning

Fluxalarm, automatisch

Sproeikop

Duitsland Jet Valve (Spot- en lijnspuiten) 1set

Grootte spuitmond

130um (180, 210um-optie)

Spuitbereik

3~8mm

Spuitsnelheid

0~20 mm/sec

Bewegingssnelheid van het spuitmondstuk

0~400 mm/sec

Spuitprecisie

0,1 mm

Spuitdruk

0,05~0,1 MPa

Voorverwarmmodus

IR-verwarming

Voorverwarmgebied

L500mm*B500mm

Soldeerprecisie

±0,25 mm

Soldeerbewaking

CCD

Soldeercapaciteit

12 kg

Maximale PCB-grootte

500*500mm

Maximale PCB-grootte

60 mm

PCB-dikte

0,5-6,0 mm

PCB-gewicht

<20 kg

Besturingssysteem

Windows10

Stroomvoorziening

220 V AC ± 10%, 50/60 Hz

Dimensie

L1400*B2580*H1722mm

Gewicht

Ongeveer: 700 kg

* I.C.T blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.

I.C.T - Ons bedrijf


Off-line selectieve golfsoldeermachine

Over I.C.T:


I.C.T is een toonaangevende leverancier van oplossingen voor fabrieksplanning.We hebben 3 fabrieken die volledig eigendom zijn en die professioneel advies en diensten bieden aan klanten over de hele wereld.Wij beschikken over ruim 22 jaar elektronische totaaloplossingen.We bieden niet alleen een complete set apparatuur, maar bieden ook een volledig assortiment technische ondersteuning en diensten en geven klanten redelijker professioneel advies.We helpen veel klanten met het opzetten van fabrieken in LED, TV, mobiele telefoon, DVB, EMS en andere industrieën over de hele wereld.We gaan fabrieken opzetten in LED, TV, mobiele telefoon, DVB, EMS en andere industrieën over de hele wereld.Wij zijn betrouwbaar.

Off-line selectieve golfsoldeermachine

Tentoonstelling


Off-line selectieve golfsoldeermachine

Voor SMT-fabrieksinstellingen kunnen wij voor u het volgende doen:

1.  Wij bieden een volledige SMT-oplossing voor u

2.  Wij bieden kerntechnologie met onze apparatuur

3.  Wij bieden de meest professionele technische service

4.  We hebben een rijke ervaring met SMT-fabrieksinstellingen

5.  We kunnen elke vraag over SMT oplossen

Off-line selectieve golfsoldeermachine

Off-line selectieve golfsoldeermachine

FAQ:

Vraag: Wat is een offline selectieve golfsoldeermachine?

A: Een offline selectieve golfsoldeermachine is een gespecialiseerde soldeerapparatuur die is ontworpen voor het nauwkeurig solderen van specifieke componenten of gebieden op printplaten (PCB's).Het biedt gecontroleerde soldeeroplossingen, waardoor resultaten van hoge kwaliteit worden gegarandeerd.

Vraag: Waarin verschilt een offline selectieve golfsoldeermachine van andere soldeermethoden?

A: Off-line selectieve golfsoldeermachines richten zich, in tegenstelling tot traditioneel golfsolderen, nauwkeurig op specifieke soldeergebieden of componenten op een PCB.Dit resulteert in minder soldeerdefecten en verbeterde kwaliteitscontrole, waardoor het een ideale keuze is voor complexe assemblagetaken.

Q:  Wat zijn de voordelen van het gebruik van een offline selectieve golfsoldeermachine bij de productie van elektronica?

A: Off-line selectieve golfsoldeermachines bieden voordelen zoals verbeterde soldeerprecisie, minder nabewerking en de mogelijkheid om gevoelige componenten nauwkeurig te solderen.Deze voordelen dragen bij aan een verbeterde productie-efficiëntie en productkwaliteit.
