| Specificatiedetails | |
|---|---|

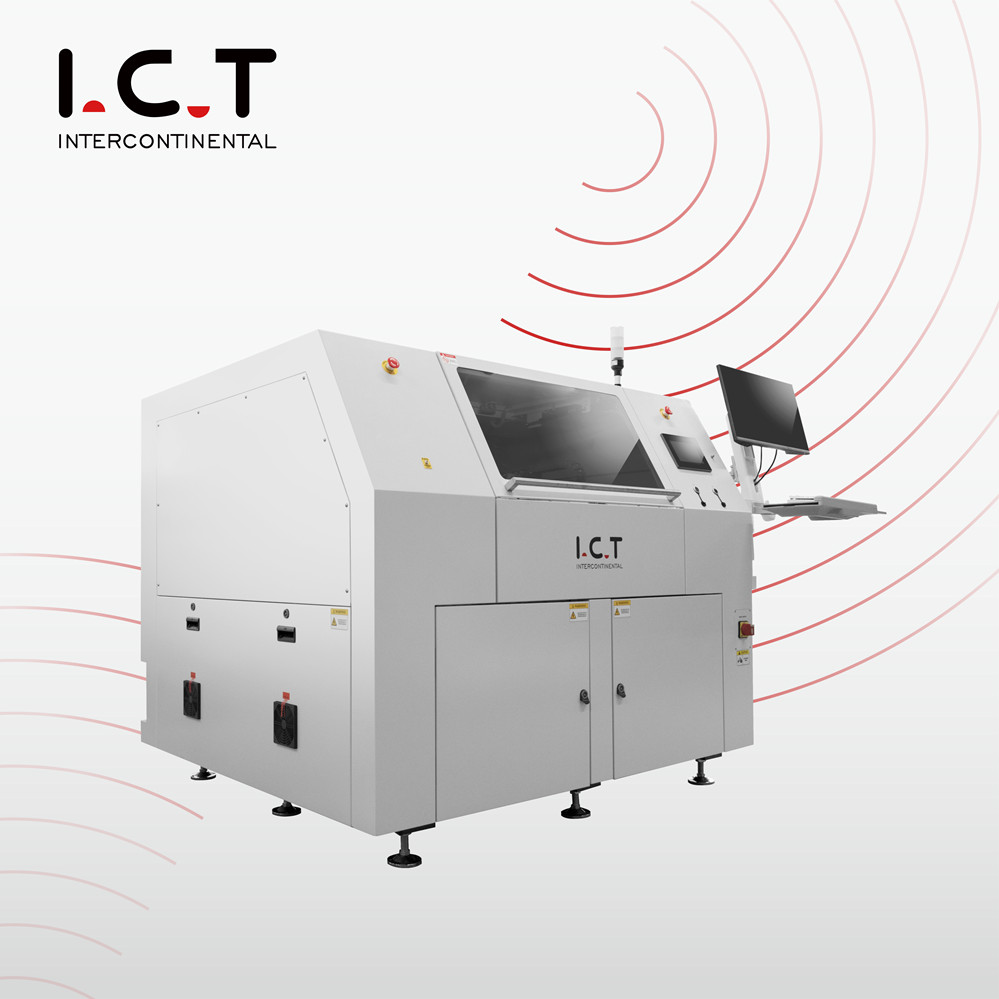

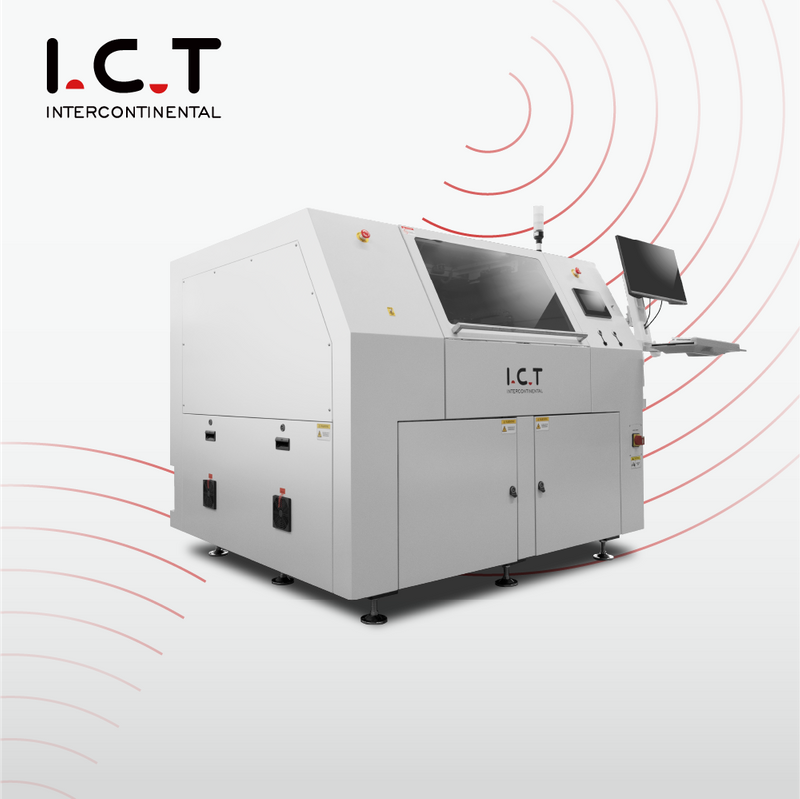

| Model | ICT-A40 |
| Minimale chip | 0201 (0,6*0,3 mm), Optie: 01005 |
| Sondes | Bovenste 4 sondes, optie: 6 (boven: 4, onder: 2); 8 (boven: 4, onder: 4) |
| XYZ-stuurprogramma | Kogelschroef |
| Herhaalde positioneringsnauwkeurigheid | ±0,02 mm |
| Sonde elastische kracht | 120 g (standaard) |
| Sonde-geschatte slag | 1,5 mm |
| Min. pinafstand tussen componenten | 0,20 mm |
| Min. contactvlak | 0,15 mm |
| Z-afstand | -3 mm ~ 53 mm |
| Maximaal testgebied | 500 mm 410 mm, Optie: 640 mm 600 mm |
| Min. testgebied | 50 mm * 50 mm |
| Topopruiming | 50 mm |
| Bordrandvrijheid | ≥3 mm |
| Dikte | 0,6 mm-6 mm |
| Maximaal PCB-gewicht | 5kg, Optie: 10kg |
| Compensatie van PCB-vervorming | Standaard |
| XY-versnelling | Maximaal: 3G |
| Z-versnelling | Maximaal: 20G |
| Sonde retourhoogte | Geprogrammeerd |
| Sonde-persdiepte | Geprogrammeerd |
| Sonde zachte landing | Geprogrammeerd |
| Testsnelheid | Max. 15 Stap/Sec |
| Camera | 2 kleurrijke camera's; Optie: 4 kleurrijke camera's |
| Pixel | 12M |
| Laserverplaatsingssensor | 2 sets; Optie: 4 sets |
| Onderhoudshulpmiddelen | 1 set |
| Sondes | 20 |
| Stroom | AC 220V, 50Hz, 2,5KVA (6 sondes: 3,6KVA, 8 sondes: 4,4KVA) |
| Temperatuur | 25°C±10°C |
| Vochtigheid | 30% - 70% |
| Besturingssysteem | Win10 64-bits Pro, CORE i7+ |
| Inline-modus | Links(rechts) in, Rechts (links) uit |
| Offline-modus | Links binnen, links buiten |
| Transmissiehoogte | 900 ± 20 mm |
| Transportband breedte | 50 mm 460 mm; Optie: 50 mm 630 mm |
| Dimensie | L1450 B1400 H1450mm |
| Gewicht | 1200 kg |
* ICT blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT biedt uitgebreide SMT-productielijnoplossingen die het volledige productieproces van elektronica van begin tot eind bestrijken. Onze systemen integreren bordverwerking, printen van soldeerpasta, snelle plaatsing van componenten, inspectie, reflow-solderen en flexibele depaneling-opties, waaronder de PCB Manual Depaneling Router Machine voor kleinere productiebehoeften. Wij ondersteunen klanten met een volledige fabrieksplanning, apparatuurselectie, professionele installatie, training van operators en voortdurende optimalisatie. Deze end-to-end aanpak helpt fabrikanten in de smartphone-, auto-, medische en consumentenelektronica-industrie een hogere efficiëntie, consistente kwaliteit en een sterk concurrentievoordeel te bereiken in de huidige markt.
| Productnaam | Doel in SMT-lijn |
|---|---|
| SMD PCB-assemblagelijn | Turnkey Ful-auto SMT-assemblagelijn |
| SMT magazijnlader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpastaprinter | Print soldeerpasta nauwkeurig op PCB-pads. |
| SMT-assemblagemachine | Monteert componenten nauwkeurig op PCB's. |
| BGA reflow-oven | Smelt soldeer om stevige verbindingen te vormen. |
| Klantsuccesvideo - SMT-lijninstallatie in Portugal
In 2026 heeft ICT een complete SMT-productielijn geleverd en met succes geïnstalleerd voor een klant in Portugal gespecialiseerd in auto-elektronica, met name de productie van autolampen en controllers. De productielijn omvatte de Flying Probe Tester, naadloos geïntegreerd met andere SMT-apparatuur zoals pick-and-place-machines en reflow-ovens. Onze technici zorgden voor training en ondersteuning op locatie, waardoor een soepele integratie en geoptimaliseerde prestaties werden gegarandeerd. De klant was zeer tevreden over de verminderde downtime en de verbeterde productiesnelheid die werden bereikt door de implementatie van onze testoplossing.
| Service- en trainingsondersteuning
Bij ICT verzorgen wij uitgebreide SMT-oplossingen, waaronder de installatie en integratie van de Flying Probe Tester in uw gehele productielijn. Onze engineers zorgen ervoor dat alle machines naadloos samenwerken voor maximale efficiëntie. We bieden diepgaande training, inclusief installatie, probleemoplossing en routineonderhoud, zodat uw team het systeem effectief kan bedienen en optimaliseren. Met 24/7 ondersteuning op afstand helpen we productieonderbrekingen te minimaliseren en hoge operationele normen te handhaven.
| Wat onze klanten zeggen

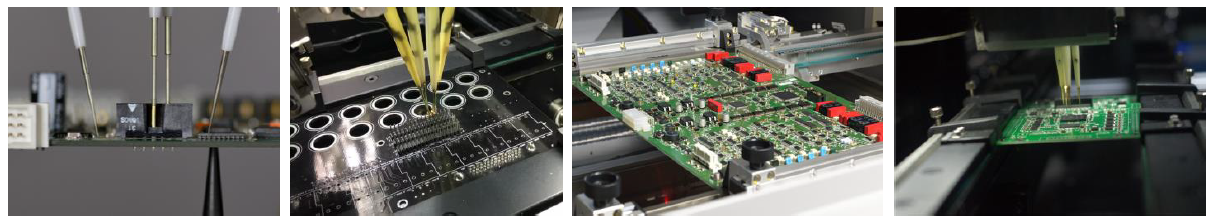

Klanten waarderen de Flying Probe Tester van ICT vanwege zijn vermogen om zich snel aan te passen aan verschillende PCB-types zonder dat er extra armaturen nodig zijn, waardoor hij ideaal is voor productielijnen voor meerdere producten. De hoge snelheid, minimale uitvaltijd en nauwkeurige foutdetectie van het systeem verbeteren de operationele efficiëntie, verlagen de kosten en zorgen voor hoogwaardige resultaten. Klanten benadrukken vaak het gemak van integratie met andere SMT-apparatuur, waardoor de productiestroom verder wordt verbeterd.
| Certificeringen en normen
De ICT Flying Probe Tester voldoet volledig aan internationale normen zoals CE, RoHS en ISO9001, waardoor veiligheid, betrouwbaarheid en naleving van de milieuwetgeving worden gegarandeerd. Deze certificeringen demonstreren onze toewijding aan het leveren van hoogwaardige, betrouwbare producten die voldoen aan de wereldwijde industrienormen, zodat uw SMT-productielijn soepel en in overeenstemming met de regelgeving functioneert.
| Over ICT-bedrijf en fabriek
ICT is een toonaangevende leverancier van complete SMT-, DIP- en Coating-oplossingen. Met meer dan 20 jaar ervaring zijn wij gespecialiseerd in het ontwerpen en leveren van geïntegreerde oplossingen die elk aspect van uw productieproces optimaliseren. Van de installatie van apparatuur tot voortdurende ondersteuning: wij helpen klanten de productie-efficiëntie te verbeteren en een hoge productkwaliteit te behouden. Onze oplossingen zijn in meer dan 70 landen geïmplementeerd en leveren schaalbare, betrouwbare resultaten op in de wereldwijde productiesector.
