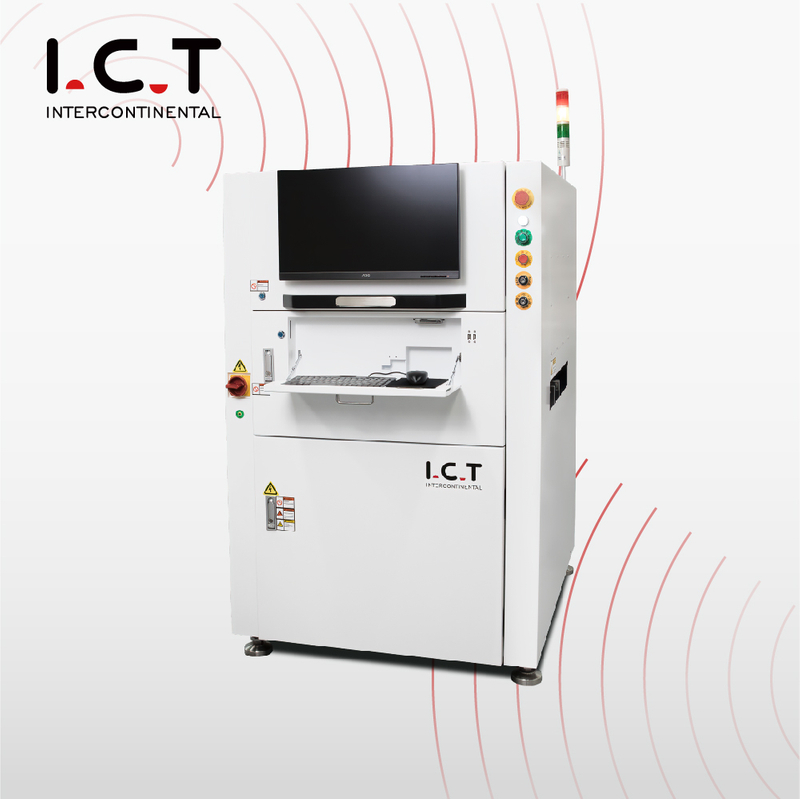

I.C.T-S400D |3D SPI-soldeerpasta-inspectiemachine in Smt

I.C.T 3D Spi-soldeerpasta-inspectiemachine in Smt
Koop het bij uw vertrouwde partner!I.C.T brengt 26 jaar ervaring in de SMT-industrie met zich mee.
Hoogtepunten: Installatie en training op locatie beschikbaar, 24/7 klantenservice.Hoogopgeleide experts. Nauwkeurig en zuinig.Visiegeleide doe-het-zelfkit.Eenvoudig te monteren.Open source software.
  • I.C.T-S400D

  • I.C.T

  • spi machine

Beschikbaarheid Status:
Hoeveelheid:

I.C.T-S400D |3D SPI-soldeerpasta-inspectiemachine in Smt

Overzicht

3D-soldeerpasta-inspectie

I.C.T-S400D Online SPI-introductie:

I.C.T 3D SPI kan het probleem van schaduw en willekeurige reflectie in het detectieproces volledig oplossen, zodat soldeerpasta 3D-detectie

nauwkeurigheid is hoger;uitgerust met een hogesnelheidscamera van 5M pixels, de detectiesnelheid is sneller, het beeld is delicater en rijker;het is een ideaal

keuze voor productielijnen met hoge snelheid en hoge precisie.

Functies:

1. De lens met een professioneel lensontwerp maakt het beeld uniformer en delicater en verbetert de detectiestabiliteit aanzienlijk.

2. Het kan worden geïmporteerd in het programmeren van Gerber-bestanden, of kan worden gebruikt om geld te bewerken en te debuggen vanuit de beeldbewerkingsmodus.

3. De multidirectionele 3D-projectiemethode kan de detectiefout die wordt veroorzaakt door het schaduweffect in de soldeerpasta effectief oplossen

detectie proces.

4. Het besturingssysteem verbetert de resultaatherkennings- en verwerkingsfunctie volgens de interfacestructuur op gebruikersniveau.

5. Zeer nauwkeurige programmeerbare zwart-witte moirérand, de hoogste meetnauwkeurigheid 0,67um.

6. Op basis van nauwkeurige driedimensionale meetgegevens kunnen operators het hele project in korte tijd optimaliseren.

Smt Spi-machine

3D-technologie

Zeer nauwkeurig programmeerbare zwart-witte moiré-rand.  Hoge precisie lichtbroncontroletechnologie, meerdere meervoudige belichtingen.  De hoogste meetnauwkeurigheid 0,67um.

Spi-machine in Smt

3D-compensatiefunctie

Met de diktestrookmeettechnologie van verschillende cycli, ETA  compenseer het verschil in buiging van het bord in realtime.

Spi Smt-machine

Integraal gieten

Integraal gieten wordt toegepast om de nauwkeurigheid en stabiliteit van te garanderen  de machine

Spi-machine in Smt

De randstralen worden geprojecteerd en verzameld, en er worden meerdere afbeeldingen tegelijk gemaakt voor uitgebreide berekeningen.

Smt Spi-machine

Stroboscoop, constant licht, onmiddellijke belichting, meervoudige belichting, 10 kanalen Zeer nauwkeurige lichtbronbediening.

3D SPI-inspectiemachine

Compacte structuur, minimale footprint, dubbele monorailrail

PCB optioneel.

Smt Spi-machine

Integrale gietstructuur, FPC-compatibel, PCB kan maximaal 1200 * 500 mm zijn.

Model I.C.T-S400 I.C.T-S400D I.C.T-S1200
PCB-grootte 55*55~460*460mm 55*55 ~450*310mm Dubbel 55*55 ~ 1200*650mm
PCB-dikte 0,5 ~ 7,0 mm
PCB-gewicht ≤5,0kg
Aanpassing transportband Handmatig/automatisch
Maatregeltype Hoogte, Oppervlakte, Volume, Offset, Brug, Vorm (ontbrekende afdruk, onvoldoende tin, teveel tin, overbrugging, offset,  mal-vormen, oppervlakteverontreiniging)
Hoogte plakken 0 ~ 550um
Min Pad-afstand ≥100um
Maatregelprincipe 3D wit licht PSLM PMP (programmeerbare ruimtelijke lichtmodulatie, fasemetingsprofilometrie)
Hoeveelheid inspectiekop 1
Camerapixel 5M, (10M/12M als optie)
Detectiesnelheid 0,35 ~ 0,5s/FOV
Programma tijd 5 ~ 10min
Data type Gerber Data 274D/274X, Scanprintplaat
Stroom AC220,50/60Hz,1KVA
Machineafmeting 1000*1150*1530mm 1000*1350*1530mm 1730*1420*1530mm
Gewicht 965 kg 1200 kg 1600 kg

* I.C.T blijft werken aan kwaliteit en prestatie, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden bijgewerkt.
