ICT-7900
I.C.T
X-RAY machine
| Hoeveelheid: | |
|---|---|
| ICT X-7900 PCB-röntgeninspectiemachine
De ICT X-7900 is een krachtige offline PCB-röntgeninspectie-SMT-machine, gebouwd voor moderne SMT-fabrieken. Het onthult snel BGA-holtes, koude verbindingen, scheuren, ontbrekend soldeer, problemen met de draadverbindingen en interne verontreinigingen die normale AOI niet kunnen zien. Met een systeemvergroting van 1000×, kantelobservatie van 60°, analyse van lege ruimten met één klik en volledige CNC-programmering krijgen operators kristalheldere, herhaalbare resultaten zonder dat ze enige training nodig hebben. Deze pcb-röntgeninspectiemachine blijft ultraveilig bij <1 µSv/u en is voorzien van CE-, ISO9001- en RoHS-certificeringen.
| Functie

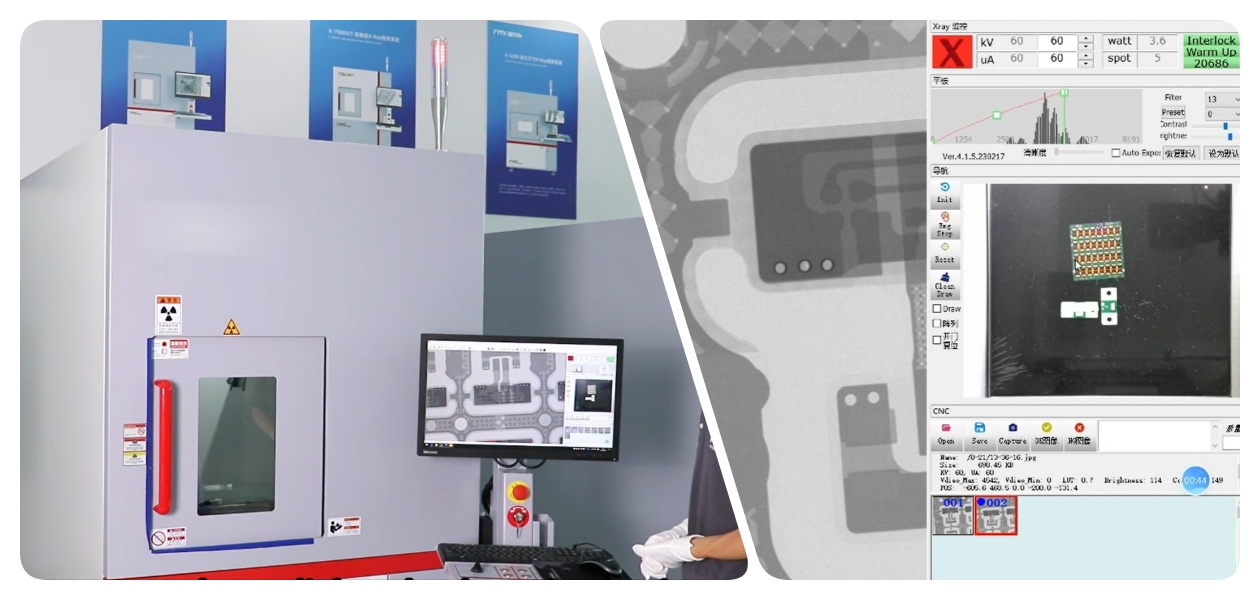

De kern van deze PCB-röntgeninspectie SMT-machine is een 1536×1536 digitale flatpaneldetector met hoge resolutie plus een hoogwaardige gesloten Hamamatsu-röntgenbuis uit Japan. Real-time correctie en instelbare versterking zorgen voor haarscherpe beelden van kleine soldeerbolletjes en gouddraden. Ingebouwde koeling en temperatuurbewaking houden alles stabiel tijdens lange runs. SMT-ingenieurs zijn dol op de manier waarop deze Smt PCB-röntgeninspectiemachine elke dienst complexe interne controles omzet in eenvoudige, betrouwbare beslissingen.

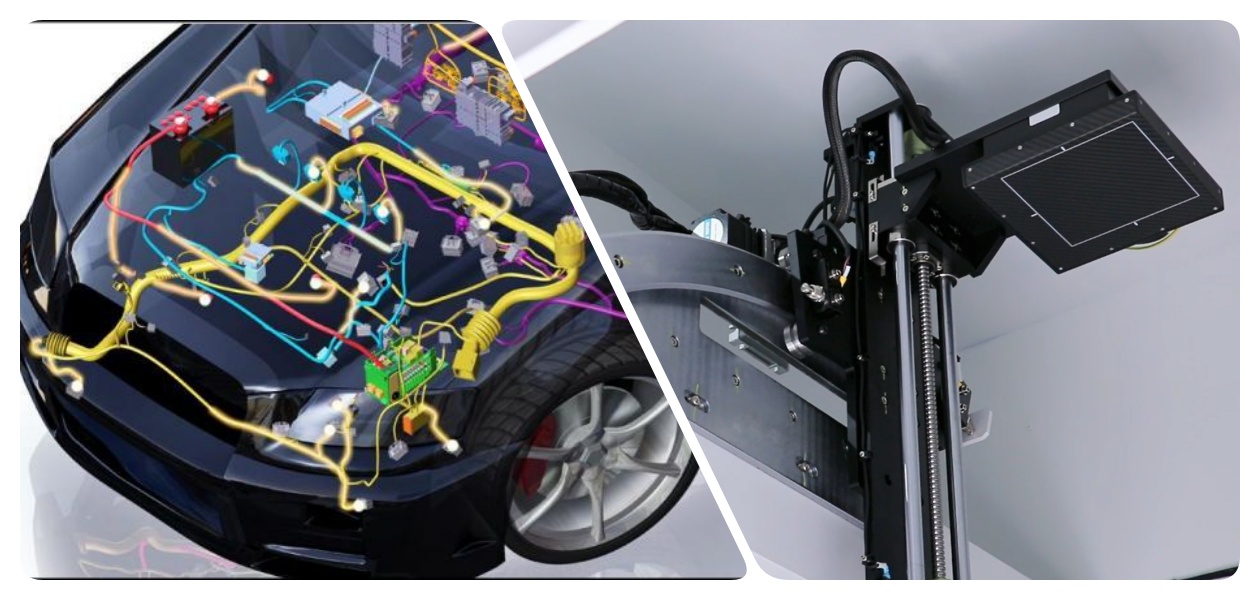

Stel het één keer in en zie hoe de PCB Xray Inspection SMT Machine honderden borden automatisch scant met behulp van CNC-paden of de array-modus. Programmeren met een muisklik, bescherming tegen botsingen en soepele XYZ-beweging maken het instellen een fluitje van een cent. De 60° kanteldetector detecteert defecten vanuit elke hoek. Perfect voor PCBA-, lithiumbatterij-, auto- en LED-lijnen met een hoog volume die snelheid vereisen en geen ontsnappingen. Deze pcb-röntgeninspectiemachine verhoogt de doorvoer zonder dat dit ten koste gaat van de nauwkeurigheid.
Druk gewoon op één knop en de PCB Xray Inspection SMT-machine berekent onmiddellijk de belgrootte, het aantal lege ruimten en de klimhoogte van het soldeer. Door kleurensimulatie verschijnen problemen op het scherm, zodat operators problemen binnen enkele seconden kunnen opmerken. Gecombineerd met intuïtieve joystickbediening en visuele navigatie, verandert het zware kwaliteitscontroles in snelle 'pass/fail'-oproepen. Fabrieken over de hele wereld vertrouwen erop dat deze Smt PCB-röntgeninspectiemachine elke dag voldoet aan de strenge IPC-normen.
| Specificatie
| Item | Model | ICTX -7900 |
| Röntgenbuis | Type | Ingesloten reflecterende microfocus-röntgenbron |
| Spanning | 130 kV | |
| Elektrische stroom | 300uA | |
| Grootte van het brandpunt | 3μm | |
| Maximaal ingangsvermogen | 39W | |
| Röntgenstralingshoek (kegel) | 105 graden | |
| Afstand van focus tot object | 10 mm | |
| Plat paneel | Beeldgebied | 160 mm * 160 mm |
| Lichtgevoelige eenheidsgrootte | 85μm | |
| Oplossing | 1644*1648px | |
| Kantelhoek van detector | 0-60° | |
| Beeldframesnelheid (1×1) | 30 fps | |
| Platform | Max. Grootte laden | 540 mm * 540 mm |
| Max. Inspectiegebied | 510 mm * 510 mm | |
| Max. Gewicht laden | 10 kg | |
| Platformrotatie | 360° platformrotatie (optioneel) | |
| Machine | Binnenblad van lood | 5 mm dikke loden plaat (isolatiestraling) |
| Dimensie | 1110 mm (L) * 1350 mm (B) * 2000 mm (H) | |
| Gewicht | 1050KG | |
| Computer | 24-inch breedbeeld LCD-monitor/I5-processor/4G geheugen/250G harde schijf | |
| Stroom | AC110/220V, 10A, 1300W |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Succesverhaal van klanten
Onze video leidt u door het strakke exterieurontwerp en de belangrijkste verkoopargumenten van de ICT X-7900 PCB Xray Inspection SMT-machine. Het opent de deuren en onthult de premium Hamamatsu-buis en digitale detector erin. Vervolgens wordt live de werking getoond: automatisch batchscannen van PCBA-platen, onmiddellijke meting van lege ruimten, vloeiende 60° kantelweergaven van BGA-verbindingen en kristalheldere beeldvorming in echte fabrieksomstandigheden. Klanten zien precies hoe snel en eenvoudig defectdetectie wordt.
| Professionele training en ondersteuning
ICT levert volledige ondersteuning voor elke PCB Xray Inspection SMT Machine. Onze technici verzorgen de professionele installatie ter plaatse, gedetailleerde operatortraining en snelle kalibratie. 24/7 reserveonderdelen, diagnose op afstand en gratis levenslange software-updates zorgen ervoor dat de downtime vrijwel nul is. Regelmatige onderhoudsplannen en wereldwijde servicecentra garanderen dat uw machine jarenlang als nieuw blijft werken. Wij zorgen ervoor dat u vanaf dag één maximale waarde krijgt.
| Klant lof
Klanten blijven ons vertellen hoeveel ze van onze snel reagerende technici en oerdegelijke apparatuur houden. Ze prijzen de scherpe beelden, de eenvoudige bediening, de kogelvrije exportverpakking en de razendsnelle technische ondersteuning van de PCB Xray Inspection SMT Machine. Velen zeggen dat onze vriendelijke service en betrouwbare prestaties hen tot ICT-partners voor de lange termijn hebben gemaakt. Vijfsterrenrecensies blijven binnenkomen!
| Onze certificering
Elke ICT PCB Xray Inspection SMT-machine is voorzien van CE-, RoHS-, ISO9001-, AERB-stralingscertificering en meerdere innovatiepatenten. Deze wereldwijd gerespecteerde merken bewijzen onze toewijding aan veiligheid, milieuzorg en geavanceerde technologie. Fabrieken in Europa, de VS en Azië accepteren ze zonder twijfel bij het goedkeuren van nieuwe apparatuur voor hun SMT-lijnen.
| Over ICT en onze fabriek
Sinds 2012 is ICT snel gegroeid met onze eigen R&D- en productiecampus van 12.000 m² in Dongguan, China. Bijna 90 teamleden en 20 ingenieurs ontwerpen, bouwen en testen elke machine rigoureus onder strikte kwaliteitssystemen. We voorzien al meer dan 1.600 klanten in 72 landen van complete SMT-oplossingen. Werk samen met ICT en sluit u aan bij een bewezen wereldleider die zich richt op uw succes.
