SM471plus
Hanwha
| Hoeveelheid: | |
|---|---|
| Betrouwbare Samsung Pick and Place-machine
Hanwha bouwt de Samsung Pick and Place Machine met bewezen technologie voor elektronicafabrieken. Deze machines delen de belangrijkste kenmerken van alle modellen: on-the-fly visie die onderdelen herkent terwijl ze in beweging zijn, gemengde elektrische en pneumatische feeders die met bestaande opstellingen werken om geld te besparen, en eenvoudige software voor snelle programmering. Ze ondersteunen vele PCB-formaten en componenttypen met een hoge nauwkeurigheid. ICT levert deze sterke Samsung Pick and Place Machines en verzorgt de volledige service van lijnontwerp tot installatie en training. Klanten krijgen betrouwbare apparatuur en deskundige hulp om overal ter wereld soepele productielijnen te laten draaien.
| Modelintroductie

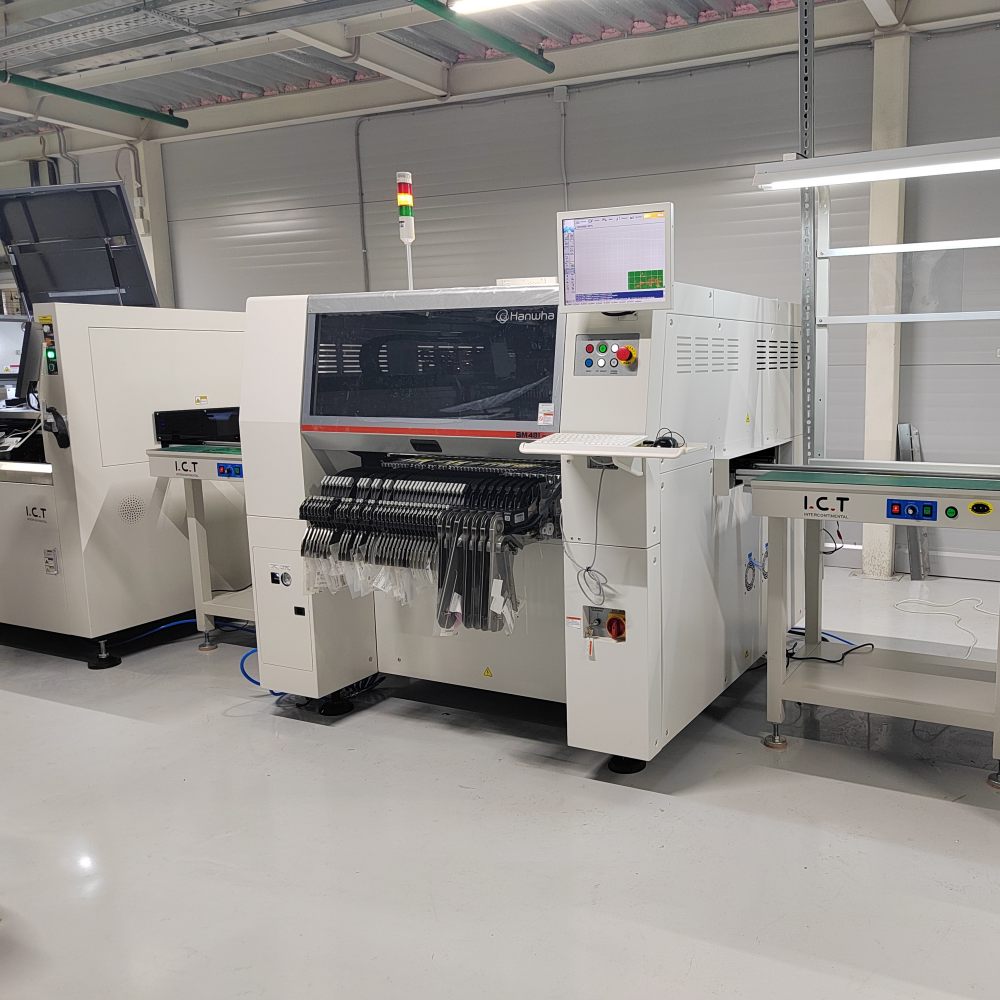

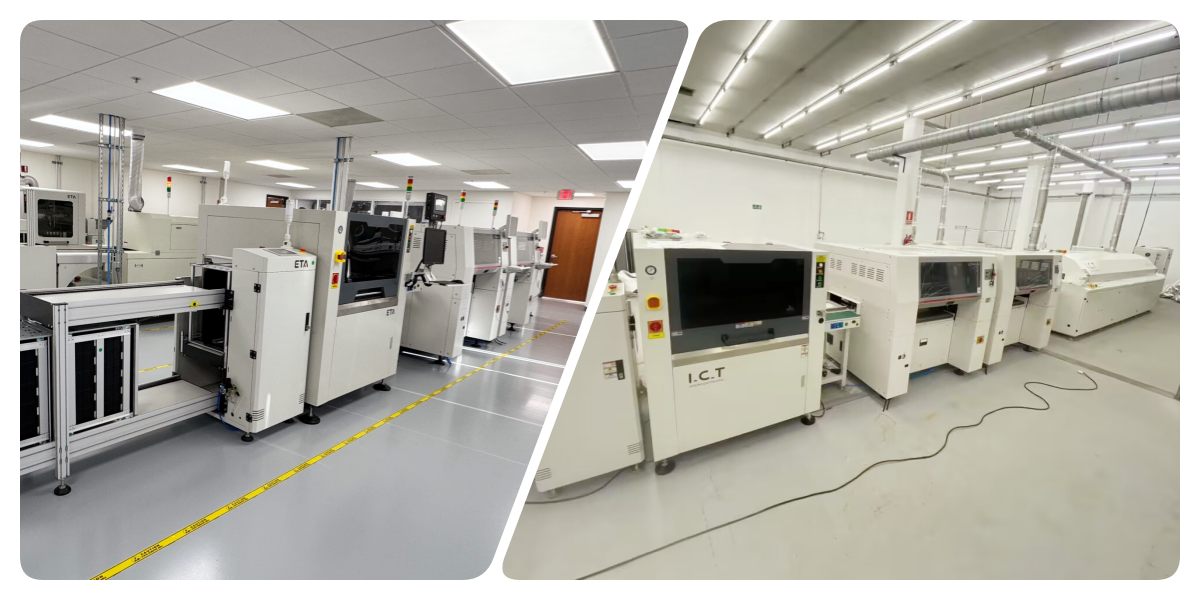

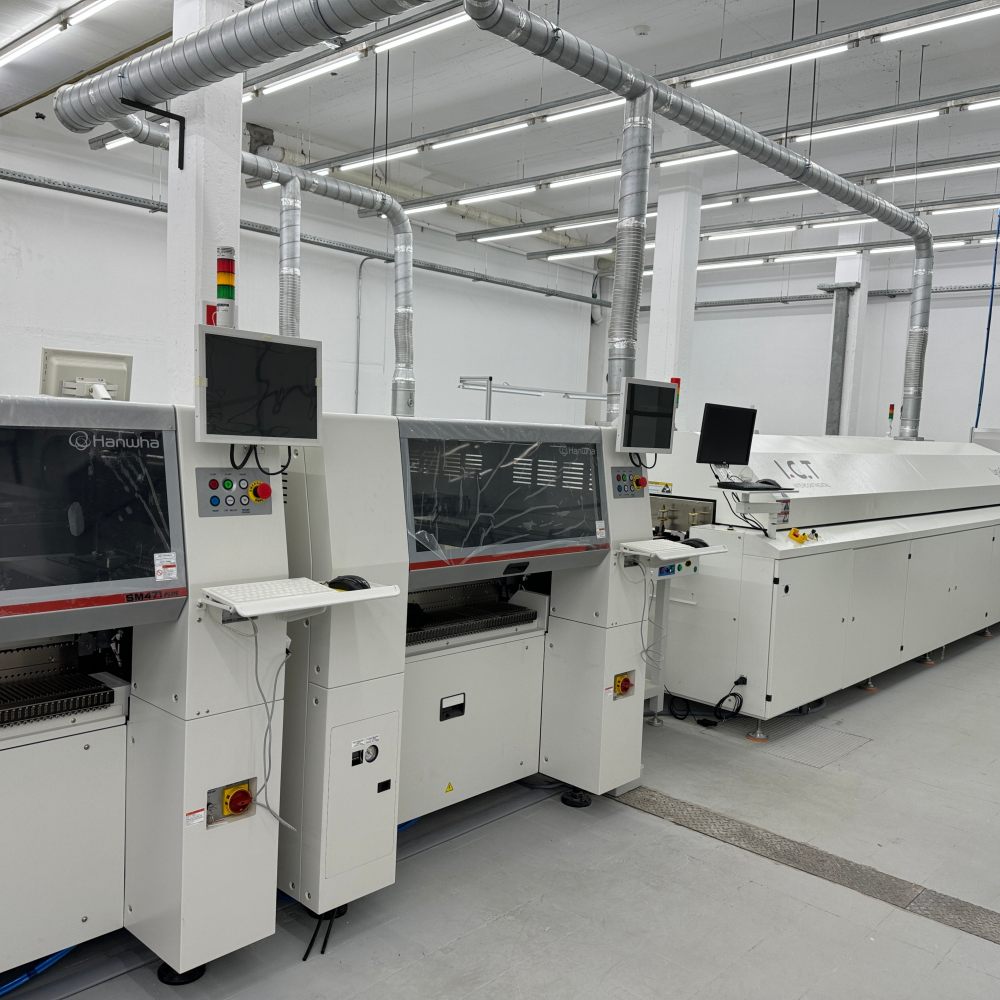

Hogesnelheidsmodel: SM471Plus
De SM471Plus is het snelste model met één portaal en tien spindels per kop. Het haalt 78.000 CPH onder de beste omstandigheden en gebruikt vliegend zicht voor snel werken op kleine 0402-chips. De nauwkeurigheid blijft ±40 µm voor chips en ±50 µm voor IC's. Deze machine past op hoogvolumelijnen in consumentenelektronica- en mobieletelefoonfabrieken waar snelheid het belangrijkst is. Standaard PCB-formaat gaat naar 510x460 mm, met grotere opties.

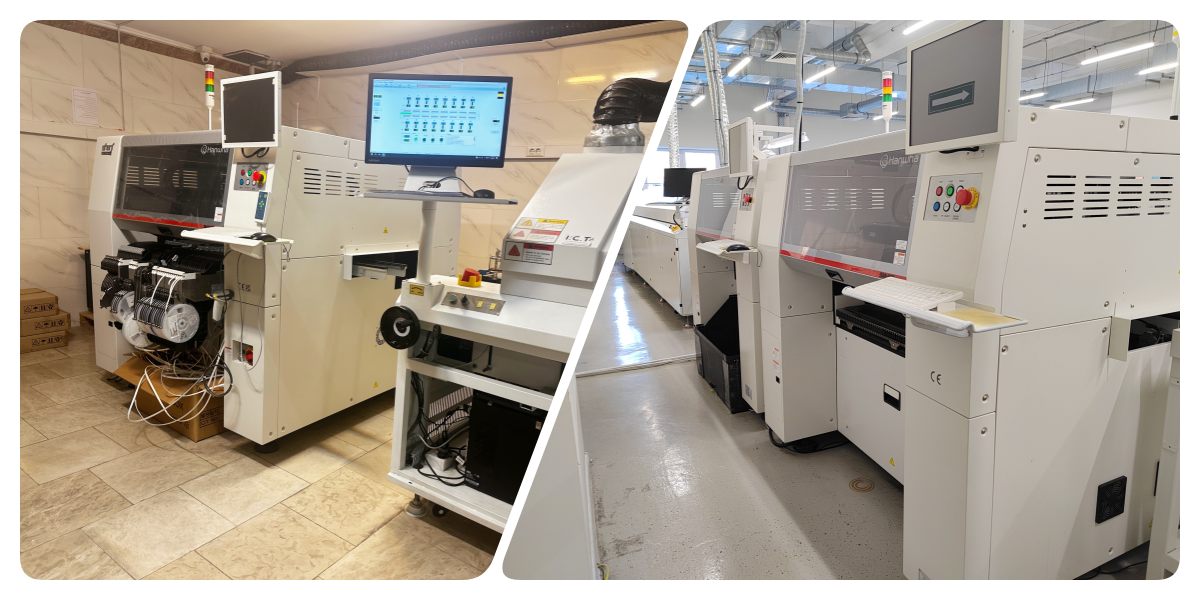

Flexibel middensnelheidsmodel: SM481Plus
SM481Plus maakt gebruik van één portaal met zes spindels per kop om snelheid en bereik in evenwicht te brengen. Hij bereikt 40.000 CPH bij het verwerken van grotere onderdelen tot 42 mm. De nauwkeurigheid verbetert tot ±30 µm voor IC's met podiumvisie. Fabrieken in de auto- en huishoudelijke apparatenindustrie kiezen dit model voor gemengde productieruns. Het ondersteunt zeer lange planken tot 1.500 mm in een opstelling met één baan, wat echte flexibiliteit biedt voor verschillende klussen.

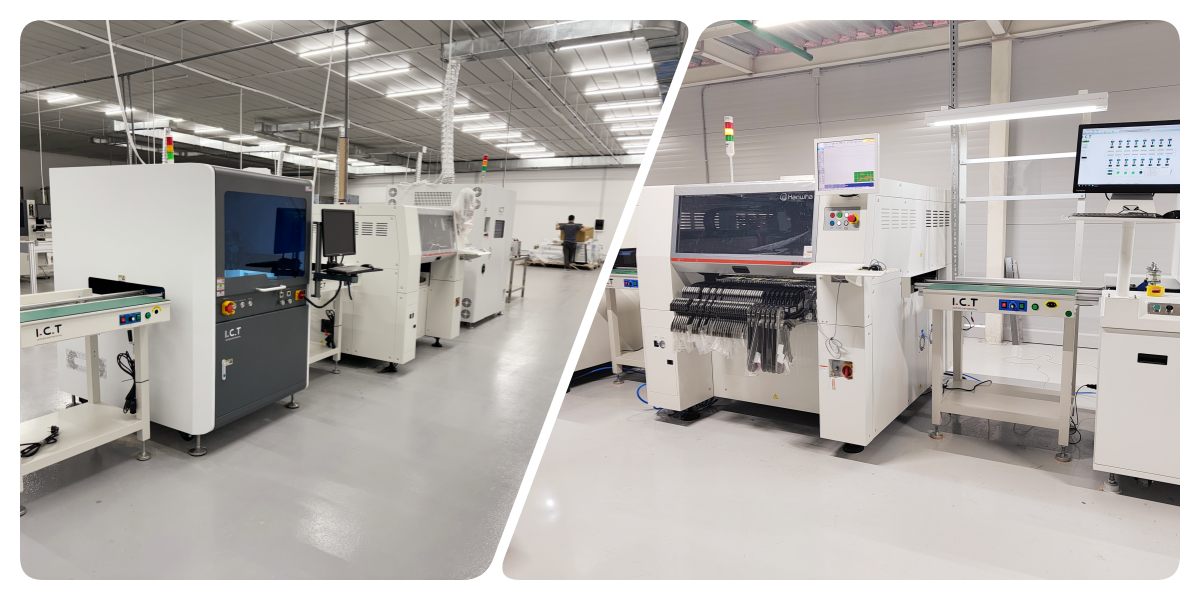

Multifunctioneel model: SM482Plus
De SM482Plus brengt zes spindels op één portaal voor een prestatie van 30.000 CPH. Het blinkt uit met componenten met een afwijkende vorm en grote platen tot 1.200 x 510 mm. Podiumvisie houdt de nauwkeurigheid op ±30 µm voor IC's. Fabrikanten van verlichting en displays kiezen voor dit model wanneer ze grote of ongebruikelijke onderdelen moeten plaatsen zonder de lijn te vertragen. Het voert veeleisende taken uit waar andere machines dagelijks mee worstelen.

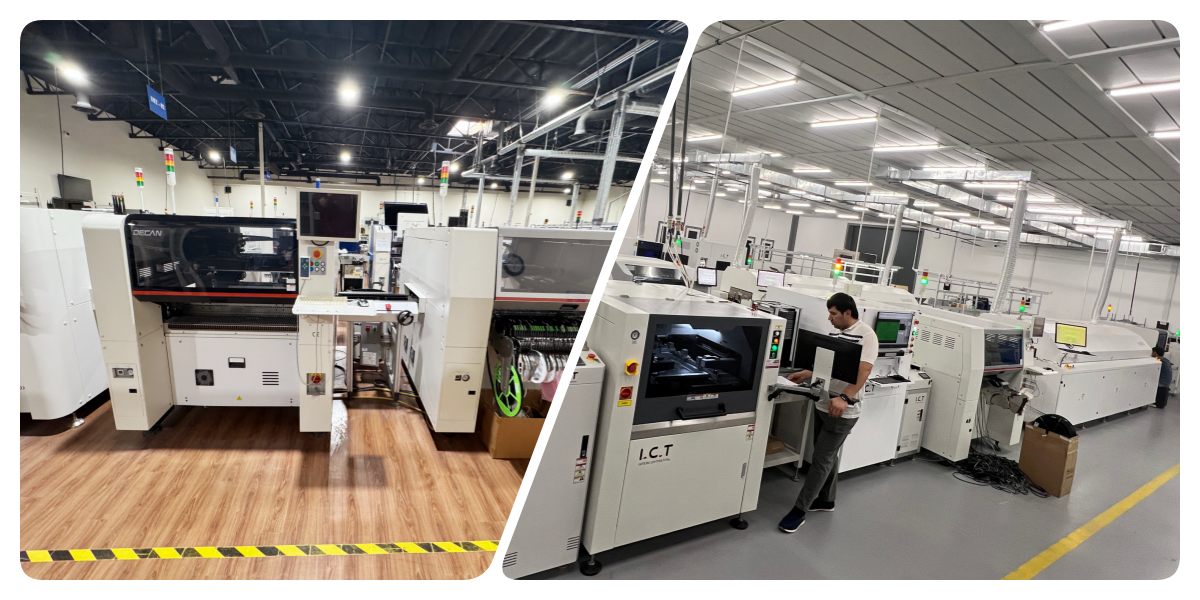

Geavanceerd flexibel model: DECAN L2
DECAN L2 heeft twee portalen met elk zes spindels voor echt multitaskvermogen. Het plaatst 56.000 CPH en beheert brede componenten tot een hoogte van 55 mm. Flying vision zorgt voor een strakke spaannauwkeurigheid van ±28 µm. LED-fabrieken en producenten van grote panelen gebruiken deze Samsung Pick and Place Machine voor dual-lane efficiëntie en grote bordklussen tot 1200 mm lang. Het brengt heavy-duty capaciteit naar snelle lijnen.
| Specificatie
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Plaatsingssnelheid (optimaal) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Aantal spillen | 10 spindels/kop (1 portaal) | 6 spindels/kop (1 portaal) | 6 spindels/kop (1 portaal) | 6 spindels/kop (2 portalen) |
| Nauwkeurigheid van plaatsing (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Nauwkeurigheid van plaatsing (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Componentbereik | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21 mm (H12 mm, tot □ 55 mm opt.) |
| Maximale PCB-grootte (standaard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maximale PCB-grootte (optie) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Tot 1.200 x 460 mm |
| Feedercapaciteit (8 mm) | 120 st | 120 st | 120 st | 120 st |
| Visiesysteem | Vliegende visie | Podiumvisie | Podiumvisie | Vliegende visie |
| Meer SMT-gerelateerde producten
ICT bouwt complete hoogwaardige SMT-productielijnen rondom de Samsung Pick and Place Machine. Wij leveren vacuümladers die de platen schoon houden, automatische printers die de pasta precies aanbrengen, reflow-ovens met meerdere zones die sterke soldeerverbindingen creëren en geavanceerde AOI-systemen die elk defect opvangen. Alle apparatuur is nauw met elkaar verbonden voor een soepele doorstroming. Deze volledige configuratie verhoogt de opbrengst, verlaagt de kosten en is bestand tegen zwaar dagelijks gebruik in auto-, medische, verlichtings- en consumentenelektronicafabrieken. Afgewerkte planken komen klaar voor echte klanten. Wij plannen en ondersteunen de gehele lijn van begin tot eind.
| Productnaam | Doel in SMT-lijn |
|---|---|

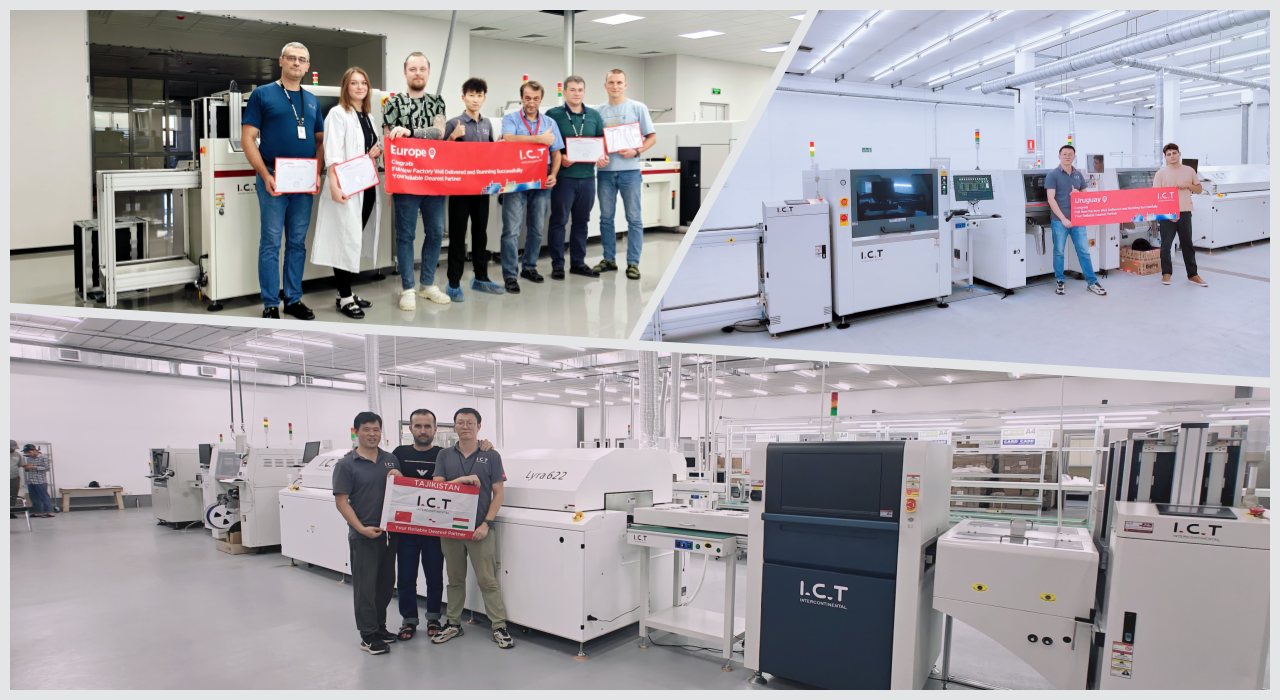

| SMT -lijn | Turkije Volledig geautomatiseerde traceerbare high-end SMT-lijn. |
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| Inspectiemachine | SMT-inspectieapparaten zoals AOI-, SPI-, röntgen- en stencilinspecteur. |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens. |
| Klantsuccesvideo
Twee ICT-ingenieurs vlogen naar Tadzjikistan om een LED-fabrikant te helpen. De klant ontving twee volledige SMT-lijnen met verschillende Samsung Pick and Place-machines, plus één DIP-lijn, één coatinglijn, één doseerlijn en één assemblagelijn voor LED-lampen. De video laat zien hoe apparatuur veilig arriveert, hoe ingenieurs kratten lossen, machines assembleren en lokale werknemers stap voor stap trainen. De lijnen begonnen soepel te lopen. Het personeel produceerde vele soorten LED-lampen en verlichting. Uiteindelijk gaf de klant sterke positieve feedback over de snelle installatie en perfecte productkwaliteit.
| Service- en trainingsondersteuning
ICT levert volledige service en training voor iedere Samsung Pick and Place Machine. Ons team begint met behoefteanalyse en lijnplanning en verzorgt vervolgens de verzending, installatie en training op locatie. Ingenieurs reizen de hele wereld over voor technische hulp en snelle oplossingen. We begeleiden procesverbeteringen en toekomstige upgrades om lijnen met maximale efficiëntie te laten draaien. Klanten krijgen de kennis en ondersteuning die nodig is voor succes op de lange termijn en minimale stilstand in hun fabrieken.
| Getuigenissen van klanten
Klanten zijn lovend over ICT-ingenieurs vanwege hun vakkundige en geduldige hulp ter plaatse. Ze vertrouwen op de Samsung Pick and Place Machine voor stabiele dagelijkse prestaties. Veilig verpakken beschermt apparatuur tijdens lange transportroutes. Ons team beantwoordt vragen snel, vaak dezelfde dag. Veel klanten zeggen dat ze dankzij een duidelijke training snel met de volledige productie kunnen beginnen en resultaten van hoge kwaliteit kunnen bereiken zonder tijd- of materiaalverspilling.
| Certificeringen en normen
ICT beschikt over belangrijke mondiale certificaten die kwaliteit en veiligheid aantonen. We zijn in het bezit van CE-markeringen voor Europese veiligheidsnormen, RoHS-naleving voor milieubescherming en ISO9001 voor consistente managementsystemen. Meerdere patenten dekken onze eigen innovaties op het gebied van SMT-technologie. Deze certificeringen tonen aan dat elke Samsung Pick and Place Machine en gerelateerde service voldoet aan strikte internationale regels voor betrouwbaarheid, veiligheid van werknemers en groene productiepraktijken.
| Over ICT-bedrijf en fabriek
ICT exploiteert eigen onderzoeks-, ontwikkelings- en productiecentra in China. We hebben 89 mensen in dienst, waaronder 20 bekwame ingenieurs, en zijn sinds de start in 2012 snel gegroeid. Het bedrijf bedient nu meer dan 1600 klanten in 72 landen met complete oplossingen voor de productie van elektronica. Strikte teststappen en volledige kwaliteitscontrole worden door elk fabrieksproces doorlopen. Dit sterke systeem levert betrouwbare apparatuur en service aan klanten overal ter wereld.
