| Inline SMT PCBA-routermachine voor precisie-depaneling
De ICT IR350 Inline SMT PCBA-routermachine levert uiterst nauwkeurig snijden voor complexe PCBA-panelen. Deze geavanceerde PCB-router is ontworpen voor veeleisende industrieën zoals auto-elektronica, smartphones, medische apparaten en ruimtevaart en zorgt voor een schone, stressvrije scheiding van printplaten. Het robuuste ontwerp met twee platforms en het intelligente besturingssysteem maken een continue productie mogelijk met behoud van nauwe toleranties. Met snijsnelheden tot 100 mm/s en een herhalingsprecisie van ±0,01 mm helpt de machine fabrikanten de opbrengst te verbeteren, defecten te verminderen en aan strenge kwaliteitseisen te voldoen. Of het nu gaat om dunne platen van 0,5 mm of dikkere panelen tot 4,0 mm, deze SMT PCBA-routermachine biedt consistente, betrouwbare prestaties waar moderne elektronicaproductielijnen om vragen.
| Functie

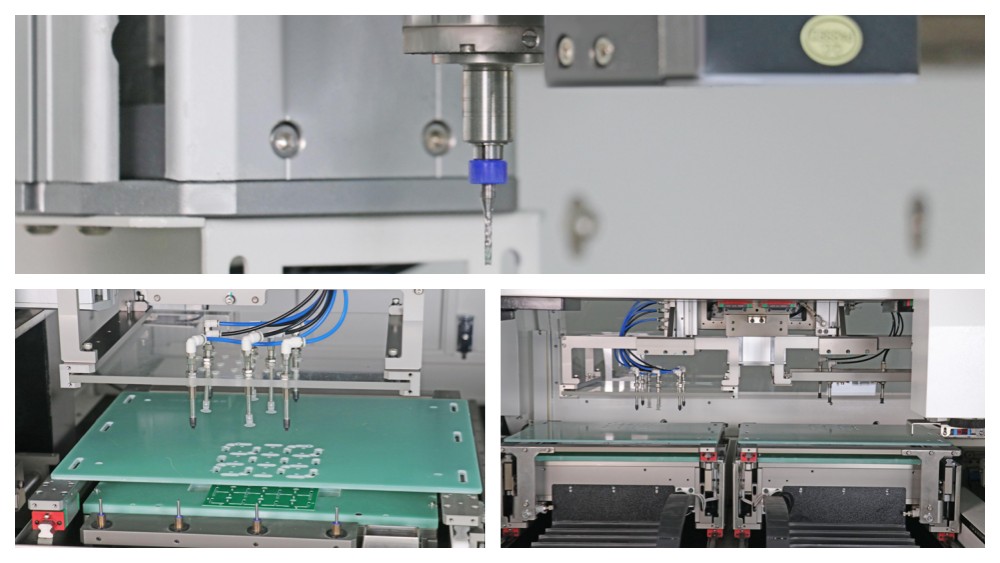

Geavanceerd zicht- en uitlijningssysteem
Het high-definition vision-systeem werkt coaxiaal met de frees voor eenvoudige camerakalibratie en nauwkeurige positionering. Het herkent alle soorten PCB-markeringen en zorgt voor visuele contrapuntcorrectie. Deze slimme technologie zorgt keer op keer voor nauwkeurige routeringspaden, zelfs bij complexe bordontwerpen. Gecombineerd met CAD-import en snelle padoptimalisatie ondersteunt het systeem offline programmeren en scannen van hele borden. Deze mogelijkheden maken de in-line PCBA-router zeer flexibel voor verschillende productiebehoeften, terwijl de uitstekende snijkwaliteit behouden blijft.

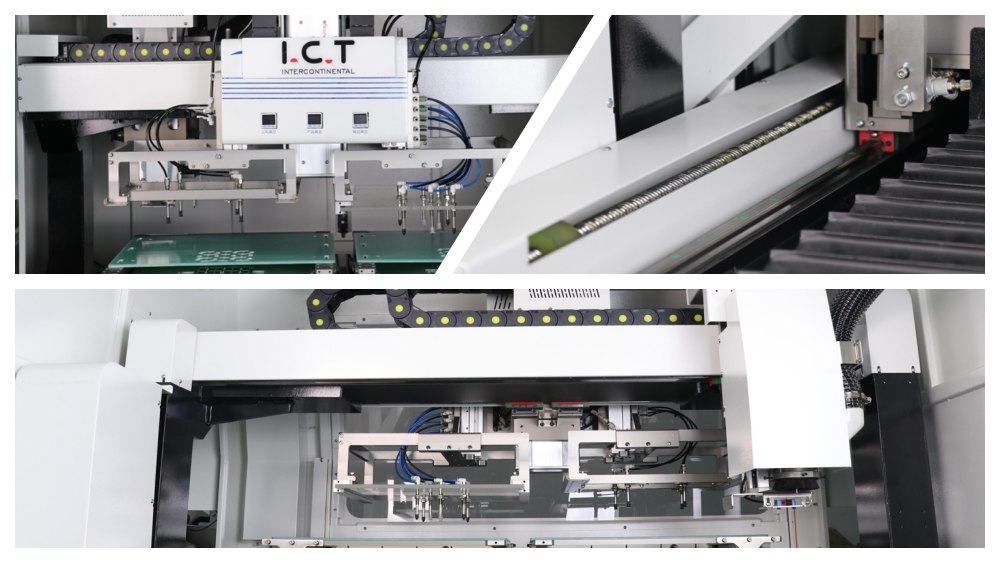

Stabiel bewegingssysteem met hoogwaardige componenten
Geïmporteerde servomotoren van Panasonic, gecombineerd met zeer nauwkeurige schroefstangen, zorgen voor een soepele, nauwkeurige beweging over de X-, Y- en Z-assen. De sterkere en dikkere mechanische structuur verbetert de algehele machinestabiliteit tijdens hoge snelheden aanzienlijk. Dit robuuste ontwerp vermindert trillingen en zorgt voor betrouwbaarheid op lange termijn, waardoor de Inline SMT PCBA Router Machine ideaal is voor continu industrieel gebruik in PCBA-routeringstoepassingen met grote volumes.

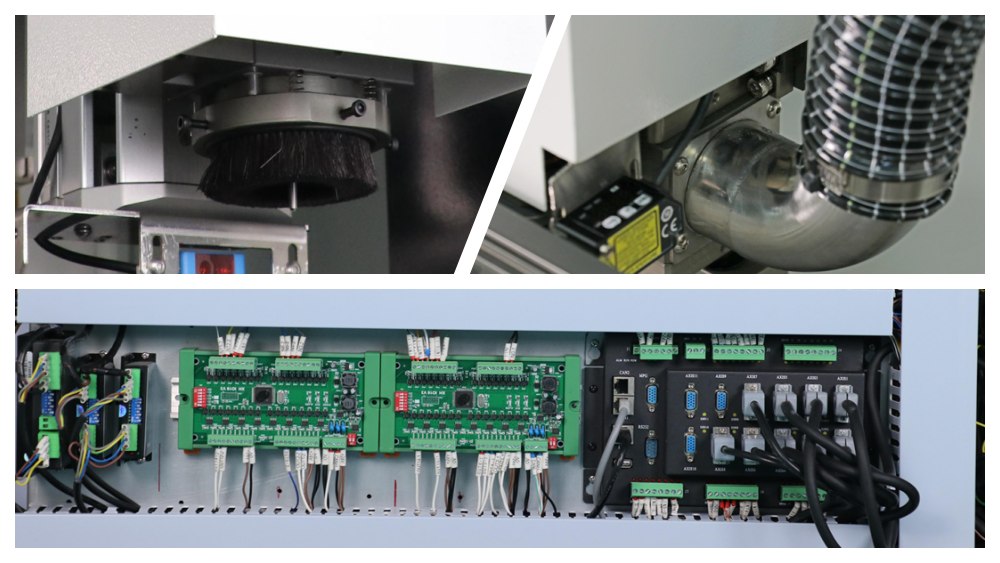

Slim gereedschapsbeheer en veiligheidsfuncties
De standaard gereedschapsbreukdetectie waarschuwt operators automatisch als de frees breekt of verslijt. De machine beschikt ook over een automatische gereedschapswissel, waardoor de productie zonder onderbrekingen blijft draaien. Realtime sensorbewaking voorkomt continu gebruik met beschadigd gereedschap. Veiligheidselementen zoals toegangscontrolesensoren en optionele lichtgordijnen beschermen operators nog meer. Deze intelligente functies verhogen de efficiëntie en verminderen kostbare fouten.

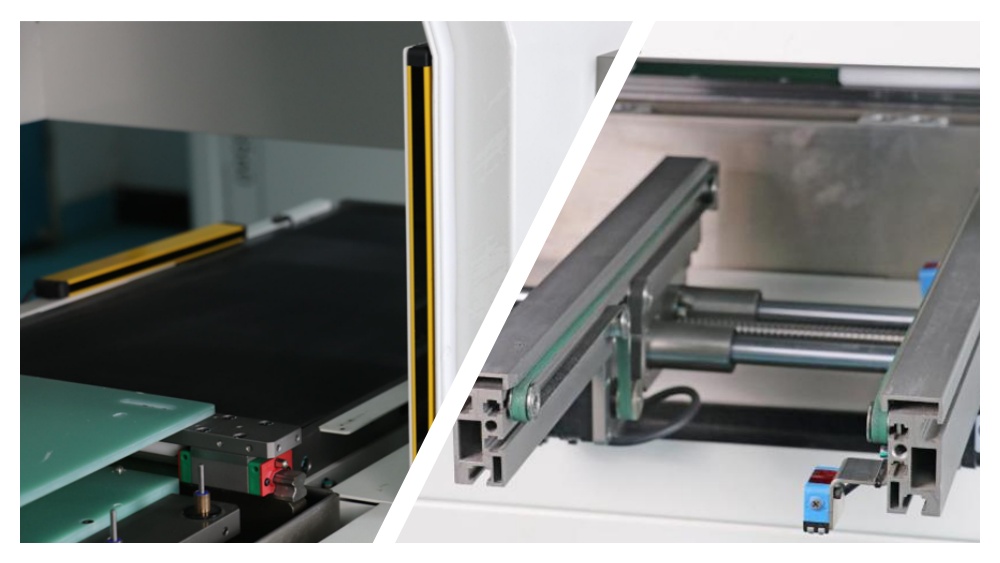

Efficiënt ontwerp met twee platforms en stofverwijdering
De structuur met twee platforms maakt onafhankelijke werking aan beide zijden mogelijk, waardoor de productie-efficiëntie aanzienlijk wordt verhoogd. Snelspanbevestigingen en flexibele aanpassing maken het wisselen snel en eenvoudig. Een krachtige gescheiden vacuümstofafscheider met hoge zuigkracht en laag geluidsniveau houdt de werkplek schoon. Een extra ionenluchtpistool en ringvormige vortex-statische eliminatie verwijderen effectief statische elektriciteit en voorkomen stofhechting op PCB's.
Automatische PCBA IC-plaatsingsmachine
1. Automatische invoer: voer automatisch de producten in die op de plaat moeten worden geplaatst nadat het signaal van de frontmachine is ontvangen.
2. Automatisch scannen van codes: CCD detecteert de productgrootte en heeft tegelijkertijd de functie voor het scannen van codes.
3. Automatisch pannen: CCD begeleidt het zuigmondstuk om automatisch OK-producten naar het pannen te zuigen.
4. Maak automatisch onderscheid tussen de NG-code: NG-producten worden automatisch in de NG-plaat geplaatst en de NG-code en vorkplaat worden in de defecte doos geplaatst.
5. Automatische stapelbak: automatisch lege bakken aanleveren en OK afgewerkte bakken volle bakken stapelen.
6. AGV voert lege trays automatisch aan en neemt volle trays mee.
Proces:
| Specificatie
| Parameterspecificatie | |
| Model | ICT-IR350 |
| PCB-grootte | 350 × 310 mm |
| Platformnummer | Dubbele platforms |
| PCB-dikte | 0,5 ~ 4,0 mm |
| PCB-ondersteuningsmodus | Multifunctioneel armatuur, Speciaal armatuur |
| X,Y snijsnelheid | 0 ~ 100 mm/sec |
| Herhaal Precisie | ± 0,01 mm |
| Snijprecisie | ± 0,05 mm |
| X,Y,Z rijmethode | AC-servomotor |
| X,Y,Z-besturingsmodus | CNC-controller |
| Freesgrootte | 0,8 ~ 3,0 mm |
| Spilsnelheid | Maximaal 80.000 tpm |
| Bediening en gegevensopslag | Industrieel pc-systeem |
| Spanning (hoofdmachine) | 220 V, 50/60 Hz |
| Voeding (hoofdmachine) | 1,5 kW |
| Luchtdruktoevoer | 4,5 kg/cm² |
| Afmeting (L×B×H) | 1450 × 1330 × 1641 mm |
| Gewicht (met stofzuiger) | Ongeveer. 1000 kg |
| Stofopvangmethode | Stofzuigen |
| Luchtvolume stofzuiger | 28 ~ 35 m³/min |
| Afmetingen stofzuiger | 650 × 750 × 1500 mm |
| Stofzuiger spanning | 380 V, 50/60 Hz, 3 kW |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder bijzondere kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT complete SMT-productielijnoplossingen omvatten laders/ontladers, soldeerpastaprinters, pick-and-place-machines, SPI, AOI, reflow-ovens en andere essentiële apparatuur. In combinatie met de Inline SMT PCBA Router Machine creëren deze systemen een volledig geautomatiseerde, uiterst efficiënte productielijn die consistente kwaliteit en maximale doorvoer levert voor toepassingen in de automobielsector, consumentenelektronica en industriële toepassingen.
| Klantsuccesvideo
Succesvolle installatie op locatie in Portugal In april 2026 reisde een ICT-ingenieur naar Portugal om de installatie en training ter plaatse te voltooien voor een volledige SMT-productielijn voor auto-elektronica, inclusief autoverlichting en besturingssystemen. De klant was zeer tevreden over zowel de prestaties van de apparatuur als de aangeboden professionele training. Ze prezen het soepele installatieproces en de duidelijke begeleiding, waardoor hun team de dagelijkse bediening en het onderhoud snel onder de knie kreeg. Dit succesvolle project demonstreert verder de sterke technische ondersteuning en toewijding van ICT aan het succes van klanten wereldwijd.
| Service- en trainingsondersteuning
Professionele service en trainingsondersteuning Wij bieden uitgebreide installatie-, inbedrijfstellings- en praktijkgerichte trainingsdiensten om ervoor te zorgen dat uw team de apparatuur vanaf de eerste dag efficiënt kan bedienen. Onze ervaren ingenieurs bieden voortdurende technische ondersteuning, procesoptimalisatie en regelmatige onderhoudsbegeleiding. Of u nu hulp op locatie of ondersteuning op afstand nodig heeft, ICT staat klaar om u te helpen de prestaties van uw apparatuur te maximaliseren en productiedoelen op lange termijn te bereiken.
| Wat onze klanten zeggen
Klanten prijzen onze ingenieurs voortdurend vanwege hun professionaliteit en snelle probleemoplossende vermogen. Velen benadrukken de uitstekende kwaliteit en stabiliteit van onze apparatuur, samen met een zorgvuldige verpakking die een veilige levering garandeert. Ze waarderen ook onze snelle reactietijden wanneer zich technische vragen voordoen. Eén klant merkte op dat de Inline SMT PCBA Router Machine de verwachtingen overtrof op het gebied van zowel precisie als betrouwbaarheid.
| Certificeringen en normen
Onze apparatuur voldoet aan de internationale kwaliteits- en veiligheidsnormen, waaronder CE-, RoHS- en ISO9001-certificeringen. We hebben ook meerdere patenten voor innovatieve technologieën. Deze referenties tonen onze toewijding aan het leveren van veilige, betrouwbare en milieuverantwoorde oplossingen waarop klanten kunnen vertrouwen in veeleisende productieomgevingen.
| Over ICT-bedrijf en fabriek
ICT is een professionele leverancier van elektronische apparatuuroplossingen met ons eigen R&D-team, moderne productiefaciliteiten en strikte kwaliteitscontroleprocessen. Met meer dan 25 jaar ervaring in de sector en snelle groei hebben we meer dan 1.600 klanten in 72 landen ondersteund. Ons toegewijde team van ingenieurs en onze grote fabrieksruimte stellen ons in staat volledige fabrieksoplossingen te leveren, ondersteund door uitstekende after-sales service en wereldwijde technische ondersteuning.
