NPM D3A |Panasonic Smt Machine PCB-chipmontageapparatuur

Delen op:

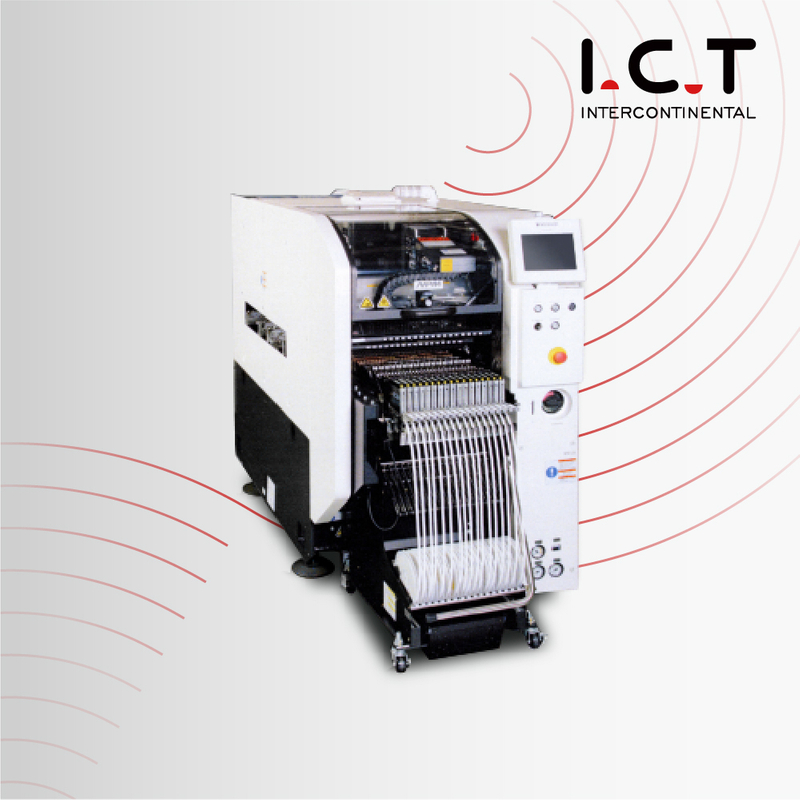

NPM D3A |Panasonic Smt Machine PCB-chipmontageapparatuur

Panasonic NPM D3A Smt Machine Pcb Chip Mounter-apparatuur.Koop het bij uw vertrouwde partner!I.C.T brengt 26 jaar ervaring in de SMT-industrie met zich mee.
Hoogtepunten: Installatie en training op locatie beschikbaar, 24/7 klantenservice.Hoogopgeleide experts. Nauwkeurig en zuinig.Visiegeleide doe-het-zelfkit.Eenvoudig te monteren.Open source software.

Model:
NPM D3A
product Merk:
I.C.T

Beschikbaarheid Status:

Hoeveelheid:



Inquiry Voeg toe aan mandje

Panasonic NPM D3A Smt Machine Pcb Chip Mounter-apparatuur

Invoering

leverancier van pick-and-place-machines

De compacte NPM-D3A met dubbele bundel biedt een versterkt frame, een geavanceerde kop en een bekroonde Multi Recognition-camera, waardoor de plaatsingsnauwkeurigheid tot 30 µm wordt verbeterd en een maximale CPH van 92.000 kan worden bereikt.

De NPM-D3 is een industriestandaard bouwsteen voor snelle, hoogvolumetoepassingen, variërend van de automobielsector tot de industriële sector en de medische sector.Sterker nog, de overgrote meerderheid van de EMS-leveranciers in de automobielsector kiest voor oplossingen van Panasonic.

Panasonic Pick-and-Place-machine

Flexibel bordverwerkingssysteem kan worden omgezet om bedrijfsmodi met één en meerdere rijstroken te ondersteunen
Compacte footprint en dubbelzijdige werking maximaliseren het gebruik van de fabrieksvloerruimte en de schaalbaarheid
Swing Nozzle voor het inbrengen van apparaten met doorlopende gaten die in een andere verpakking zijn georiënteerd dan de insteekrichting
Integreert de enige veldschaalbare Multi Recognition-camera in de sector die uitlijning, dikte en 3D-coplanariteit combineert in één tijdbesparende, procesverbeterende stap
Continue (sinusoïdale) beweging via opwaarts gerichte camerascanning

Model-ID	NPM-D3A
Modelnr.	NM-EJM6E
Printplaatafmetingen (mm) *	Tweebaansmodus: L 50 × B50 ~ L 510 × B 300 Enkelbaansmodus: L 50 × B50 ~ L 510 × B 590 [*1]
PCB-uitwisselingstijd *	Dual-Lane-modus: 0s* Geen 0s wanneer de cyclustijd 3,6 s of minder is Single-Lane-modus: 3,6s *Bij het selecteren van korte transportbanden
Elektrische bron	3-fase AC 200, 220, 380, 400, 420, 480 V 2,7 kVA
Pneumatische bron *	0,5 MPa, 100 l/min (ANR) [*2]
Afmetingen (mm) *	B 832 × D 2.652 [3] × H 1.444 [4] [*2]
Massa	1.680 kg (Alleen voor hoofdbehuizing: dit verschilt afhankelijk van de optieconfiguratie.)

*Waarden zoals de maximale snelheid kunnen variëren afhankelijk van de bedrijfsomstandigheden.*Neem contact op met I.C.T voor meer informatie.

FAQ

Vraag: Wat is de functie van een chipmounter?

A: Een chipmounter, ook wel pick-and-place-machine genoemd in de context van de elektronicaproductie, is een cruciaal apparaat dat wordt gebruikt om elektronische componenten (chips) tijdens het assemblageproces automatisch op printplaten (PCB's) te plaatsen.De primaire functie van een chipmounter is het nauwkeurig oppakken van Surface Mount Devices (SMD's), zoals weerstanden, condensatoren en geïntegreerde schakelingen, en deze op aangewezen locaties op de PCB plaatsen.Deze automatisering zorgt voor nauwkeurige plaatsing van componenten, snelle montage en consistente kwaliteit bij de productie van elektronica.

Vraag: Wat is chipmount?

A: 'Chip mount' is een term die vaak wordt gebruikt in de context van elektronica-assemblage, met name in Surface Mount Technology (SMT).Het verwijst naar het proces waarbij elektronische componenten, vaak 'chips' genoemd, op het oppervlak van een printplaat (PCB) worden geplaatst of gemonteerd.Deze elektronische componenten, waaronder weerstanden, condensatoren en geïntegreerde schakelingen, hebben platte, compacte behuizingen met op het oppervlak monteerbare kabels of contacten.Het chipmontageproces omvat het nauwkeurig positioneren van deze componenten op de PCB en het solderen ervan om elektrische verbindingen te creëren.Chipmontage is een fundamentele stap in de moderne elektronicaproductie, waardoor kleinere PCB-ontwerpen, hogere componentdichtheden en geautomatiseerde assemblageprocessen mogelijk zijn.

Vraag: Wat kunnen wij voor u doen?

A: Totale SMT-machines en -oplossingen, professionele technische ondersteuning en service.

Vraag: Bent u een handelsbedrijf of een fabrikant?

A: OEM- en ODM-service zijn beschikbaar.

Vraag: Wat zijn uw belangrijkste klanten?

EEN: Huawei,Foxconn,Vtech,Sumida,Kemet,Vishay,Bosch,Canon.

Q: Waarom voor ons kiezen?

A: Toonaangevende SMT-leverancier in China;Handelsgarantie tot USD 560.000+;Professioneel after-sales serviceteam.
