LX-8 |JUKI geavanceerde flexibele chipmounter SMT-assemblagesystemen

LX-8 |JUKI geavanceerde flexibele chipmounter SMT-assemblagesystemen
2 Kop Er wordt een snelle plaatsing en oppervlakteproductie bereikt

  • LX-8

  • JUKI

Beschikbaarheid Status:
Hoeveelheid:
Inquiry Voeg toe aan mandje

LX-8 |JUKI geavanceerde flexibele chipmounter SMT-assemblagesystemen


Invoering

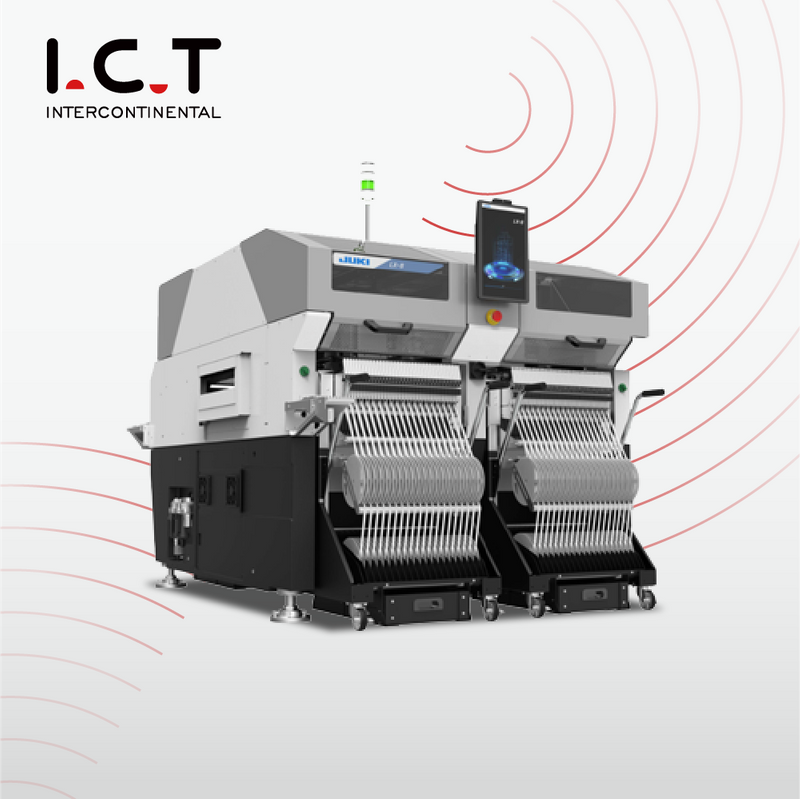

JUKI LX-8 SMT-montageer

JUKI LX-8 SMT-chipmontageer


2 Kop Er wordt een snelle plaatsing en oppervlakteproductie bereikt


Hij beschikt over de hoogste 105.000 CPH in zijn klasse* en is uitgerust met ultrahoge snelheid, ruimtebesparende functies, terwijl hij beschikt over een hoge oppervlakteproductiviteit en een uiterst efficiënte productie.

De Planet P20S-kop ondersteunt de montage van 0201 zeer kleine onderdelen.

Bovendien kunnen zelfs grote componenten en andere zeer veelzijdige ontwerpkoppen worden uitgerust met ultrahoge snelheden van 94.000 CPH, die tot de hoogste in hun klasse behoren.


Kenmerken van de LX-8 Takumi-kopspecificaties


  • Realisatie van een zeer efficiënte productie door een hoge oppervlakteproductiviteit

  • Nieuwe gebruikersinterface die gebruiksgemak nastreeft

  • Het aantal feederslots is 160 of meer*, het grootste in zijn klasse.Verkort de omsteltijd aanzienlijk.

  • Met LX-8 kunnen front-side banken werken zonder productiviteitsverlies.

  • Onafhankelijke hoofdconfiguratie met minimaal tactverlies

  • Componenten van 0,3 mm x 0,15 mm tot 65 mm vierkant, 10 mm x 90 mm of 50 mm x 75 mm en tot 25 mm hoog.

  • Nieuwe uiterst nauwkeurige camera voor inspectie en centrering

  • Verkorting van VCS-beeldherkenningstijden (vergelijk met onze apparatuur)

  • Integreert naadloos met de productieomgeving


Specificatie


Model

JUKI LX-8 SMT-chipmontageer

P20S*⊃1;×P20S*⊃1; P20S*⊃1;xTakumi TakumixTakumi
Bordgrootte Minimum 50×50mm
Enkele klemming 410×400mm
Dubbele klemming*⊃1; 810×400mm*⊃2;
Componenthoogte 3 mm 25 mm


Componentgrootte Minimum 0201*⊃1; 0201*⊃1;
Maximaal 5 ㎜ 65 ㎜ /10 ㎜ ×90 ㎜ /50 ㎜ ×75 ㎜
Plaatsingssnelheid (optimaal) 105.000 CPH 99.500 CPH 94.000 CPH
Nauwkeurigheid van plaatsing ±40μm（25μm*⊃3;）(Cpk ≧1) ±35μm (Cpk ≧1)*⁴
Capaciteit van de feeder Plakband Max.136 Max.148 Max.160
Dienblad*⁵ - Max.30 Max.60
Stroom 3-fase AC200V (standaard) AC200V ~ AC415V (wanneer optionele transformator is geselecteerd)
Schijnbare kracht 2,49 kVA
Bedrijfsluchtdruk 0,5 ± 0,05 MPa
Luchtverbruik (standaard) 50L/min(ANR)
Machineafmetingen (BxDxH)⁶ 1.600 ㎜ ×1.924 ㎜×1.440 ㎜
Massa (ongeveer) 2.400 kg of minder

*1 Neem voor meer informatie contact op met I.C.T
*2 Fabrieksstandaard
*3 Beeldherkenning, hoge-precisiemodus
*4 Voor laserherkenning
*5 Voor TR8SR
*6 De D-afmeting is exclusief de frontbedieningsmonitor.H-afmeting is exclusief signaaltoren.


FAQ:

Q:   Wat is het SMT-mounterproces?

  • Het SMT-mounterproces omvat het nauwkeurig plaatsen van elektronische componenten, zoals weerstanden en IC's, op printplaten (PCB's).Dit gebeurt met behulp van geautomatiseerde machines, SMT-mounters genaamd, die zorgen voor een nauwkeurige assemblage bij de productie van elektronica.

Q:   Wat betekent SMT in de productie?

  • SMT staat voor Surface Mount Technology in Manufacturing.Het is een methode die wordt gebruikt om elektronische componenten rechtstreeks op PCB-oppervlakken te bevestigen, ter vervanging van de oudere through-hole-technologie.SMT biedt voordelen zoals kleinere PCB's en geautomatiseerde assemblage.

Q:   Wat is een chipmontagemachine?

  • Een chipmontagemachine, ook wel pick-and-place-machine genoemd, is een belangrijk onderdeel van de SMT-productie.Het pakt nauwkeurig Surface Mount Devices (SMD's) op en plaatst ze op PCB's met behulp van robotarmen en vision-systemen, waardoor een hoge snelheid en nauwkeurige montage wordt gegarandeerd.

Q:   Kunt u een voorbeeld geven van een SMT-machine?

  • Zeker!Een voorbeeld is de JUKI LX-8 SMT-mounter.Deze machine biedt uitstekende prestaties met functies zoals hoge precisie en een snelle plaatsingssnelheid, geschikt voor een breed scala aan SMT-assemblagebehoeften.Enkele belangrijke parameters zijn onder meer een maximale plaatsingssnelheid tot 105.000 CPH / IPC: 55.000 CPH (componenten per uur), een minimale componentgrootte van 01005, een maximale componentgrootte van 120x90 millimeter en verschillende feederopties om verschillende assemblageprocessen mogelijk te maken.
